Sur une enrouleuse de film plastique, le vrai travail du moteur n'est pas de produire de la vitesse mais de maintenir la tension du film constante. En enroulement axial, le couple nécessaire pour une même tension augmente avec le diamètre de la bobine, tandis que sa vitesse baisse dans le même rapport. Le moteur d'enrouleur se choisit donc d'après le couple à la plus grosse bobine et la vitesse maximale au diamètre du mandrin ; le variateur couvre la large plage de vitesse entre les deux. Les moteurs triphasés 4 et 6 pôles montés sur les enrouleurs se trouvent dans notre boutique en ligne.

Cet article porte sur l'enrouleur lui-même : l'arbre d'enroulement en fin de ligne de film soufflé ou sur une rebobineuse de film étirable. Les couteaux de refendage et le dérouleur sont un autre sujet.

Enroulement axial ou enroulement périphérique ?

En enroulement périphérique (par contact), la bobine s'appuie sur un tambour entraîné par le moteur qui entraîne sa surface extérieure. La vitesse du film est égale à la vitesse périphérique du tambour ; quelle que soit la taille de la bobine, le tambour tourne à la même vitesse. Le moteur voit ici une vitesse constante et un couple à peu près constant, et un ensemble moteur plus réducteur standard fonctionne sans difficulté.

En enroulement axial, le moteur entraîne directement l'arbre du mandrin. Pour garder la vitesse du film constante, l'arbre doit ralentir quand la bobine grossit, et pour garder la tension constante, le couple doit augmenter. Les films sensibles, glissants ou imprimés sont généralement enroulés ainsi, et c'est là que le choix du moteur se complique.

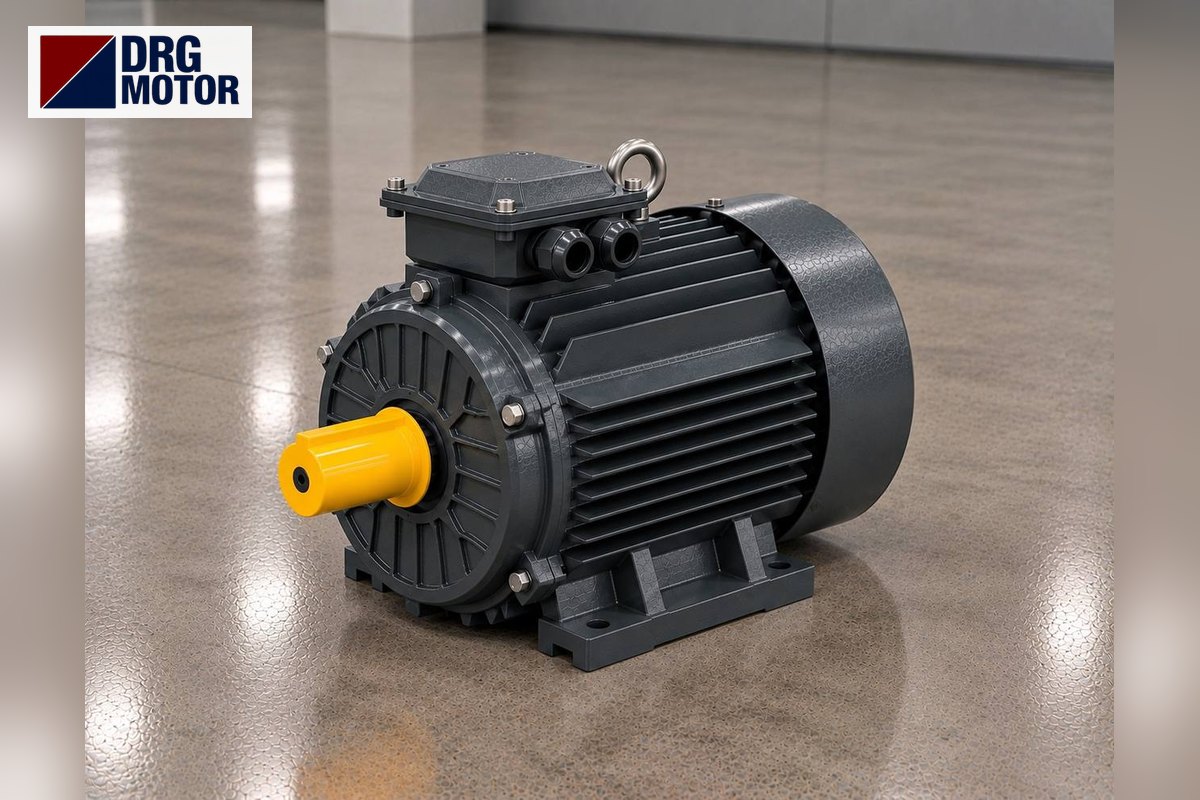

Moteur électrique triphasé gris de marque DRG pour une enrouleuse de film plastique

Pourquoi le couple augmente quand la bobine grossit

Le couple sur l'arbre d'enroulement est la tension du film multipliée par le rayon de la bobine : T = F · D / 2. La vitesse de la bobine baisse avec le diamètre selon n = v / (π · D). Le produit du couple et de la vitesse, c'est-à-dire la puissance transmise au film, reste constant. Un enrouleur est donc une charge à puissance constante.

Exemple / hypothèse : vitesse de ligne 80 m/min, tension totale 150 N, mandrin de 90 mm et bobine pleine de 600 mm. La puissance transmise au film n'est que de 200 W. Le rapport de réduction de 7,66 est choisi pour que le moteur tourne à 75 Hz au diamètre du mandrin.

Diamètre bobine (mm)Vitesse bobine (tr/min)Couple bobine (Nm)Fréquence moteur (Hz)
90282,96,7575,0
200127,315,033,8
40063,730,016,9
60042,445,011,2

Le tableau montre que lorsque le diamètre est multiplié par 6,67, la fréquence du moteur descend de 75 Hz à 11,2 Hz. À bobine pleine, avec un rendement de réducteur supposé de 0,9, il faut environ 6,53 Nm sur l'arbre moteur. Vous pouvez tester le rapport et le couple de sortie avec vos propres valeurs grâce à notre calculateur de sortie de réducteur.
