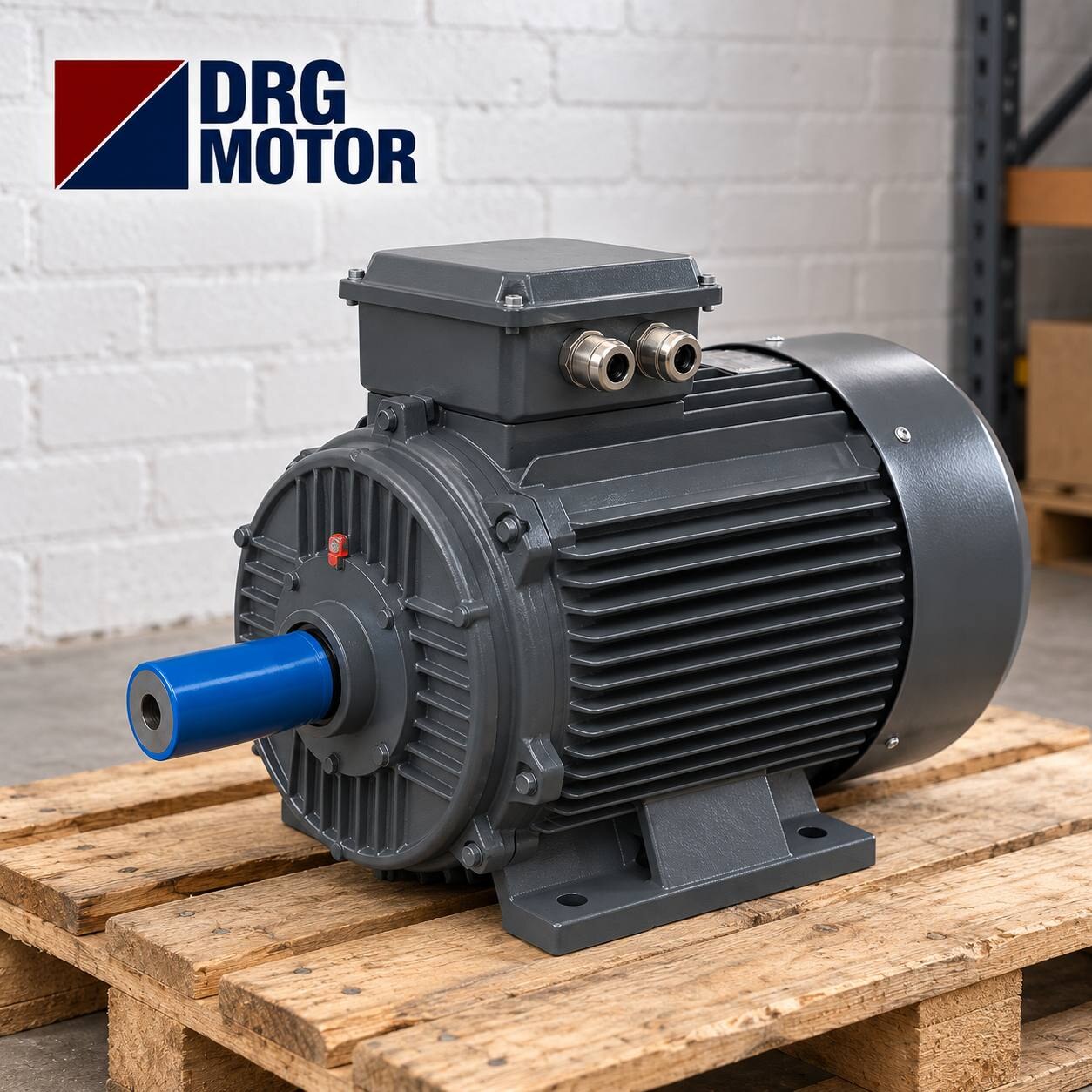

Le moteur électrique à usage général est un moteur asynchrone polyvalent qui, au lieu d'être conçu pour une machine précise, peut être utilisé sur des pompes, des ventilateurs, des convoyeurs, des compresseurs et de nombreux entraînements standard. Grâce aux cotes de carcasse IEC standard, aux types de raccordement courants et à une large plage de puissance, il s'adapte directement à un grand nombre de machines. Cette souplesse facilite nettement l'approvisionnement et le montage, aussi bien lors de l'installation de nouvelles lignes que lors du remplacement d'un moteur existant. DRG Motor fournit cette catégorie sur une large bande de puissance depuis son stock basé à İzmir.

Qu'est-ce qu'un moteur à usage général et que couvre-t-il

Ces moteurs sont des moteurs asynchrones triphasés à rotor à cage d'écureuil. Leur principe de fonctionnement est simple : les bobinages du stator créent un champ magnétique tournant, ce champ induit un courant dans le rotor et le rotor tourne grâce au couple né de cette interaction. Le glissement (slip), petite différence entre la vitesse synchrone et la vitesse du rotor, permet au moteur de produire du couple en charge. Comme ils ne comportent ni balais ni collecteur, leur besoin d'entretien est faible et leur durée de vie longue ; c'est ce qui en fait le choix de base des entraînements industriels standard.

Caractéristiques électriques standard

Les moteurs à usage général sont typiquement conçus pour fonctionner sur un réseau triphasé 400 V / 50 Hz. L'indice de protection est le plus souvent IP55 ; comme cette classe protège contre la pénétration de poussière et les projections d'eau, elle permet d'utiliser le moteur dans des milieux ouverts ou semi-ouverts. La classe F (155 °C) est courante pour l'isolation du bobinage et préserve la durée de vie du bobinage même dans les ambiances chaudes. Le régime de service étant S1 (continu), le moteur peut fonctionner sans interruption à pleine charge jusqu'à ce que sa température se stabilise.

Types de raccordement et souplesse de montage

Le point fort du moteur à usage général est de s'adapter facilement à différents agencements mécaniques.

  • B3 à pattes : Montage classique boulonné sur un socle ; utilisé dans les applications où la transmission par poulie-courroie ou par accouplement est courante.
  • B5 à bride : Préféré pour l'accouplement direct au carter d'une pompe ou à un réducteur grâce à sa grande bride ; il facilite l'alignement axial.
  • B14 à face : Utilisé, avec sa petite bride, sur les machines de construction compacte et dans les espaces de montage réduits.

La normalisation de ces trois types de raccordement permet de remplacer sans problème un moteur de même puissance sur des machines différentes.

Options de puissance et de vitesse

La plage de puissance s'étend de petits entraînements auxiliaires de 0,55 kW jusqu'aux grandes pompes et ventilateurs de 355 kW. La vitesse est déterminée par le nombre de pôles : 2 pôles donnent 3000 tr/min, 4 pôles 1500 tr/min et 6 pôles 1000 tr/min en vitesse synchrone. Les vitesses élevées s'imposent sur les petits ventilateurs et compresseurs, les vitesses basses sur les convoyeurs et mélangeurs exigeant un couple élevé. Qu'une même famille de moteurs couvre une bande aussi large permet de répondre à des demandes de charge très diverses depuis une seule source d'approvisionnement.

Du groupe surpresseur au broyeur : les entraînements à usage général

Les moteurs à usage général couvrent la plus grande partie des entraînements standard de l'industrie :

  • Pompes de surface centrifuges et non immergées, groupes surpresseurs
  • Ventilateurs de ventilation et d'extraction, tours de refroidissement
  • Convoyeurs à bande et à chaîne, cribles et séparateurs
  • Compresseurs à pistons et à vis
  • Mélangeurs, broyeurs et entraînements de machines en général

Cette large palette d'utilisation fait du moteur un composant dont les caractéristiques sont connues ; l'accès aux pièces de rechange et au service en est également facilité.

Classe de rendement et énergie

La norme IEC 60034-30-1 classe le rendement de IE1 à IE5. Les moteurs à usage général partent aujourd'hui le plus souvent de la classe de rendement IE3 . Si le moteur fonctionne la plus grande partie de la journée, un seul échelon d'écart dans la classe de rendement crée déjà une économie notable sur la consommation annuelle d'électricité. Sur un entraînement en service continu, l'écart d'investissement initial d'un moteur à rendement supérieur est le plus souvent couvert en quelques années par l'économie d'énergie.

Démarrage et contrôle de vitesse

Aux faibles puissances, les moteurs à usage général sont le plus souvent démarrés en direct. À mesure que la puissance augmente, on préfère le démarrage étoile-triangle, le démarreur progressif ou le variateur de fréquence ; ces méthodes limitent le courant de démarrage et réduisent la charge de choc dans la transmission mécanique. Le variateur de fréquence assure en plus le contrôle de vitesse : sur les applications à débit variable comme les pompes et les ventilateurs, régler la vitesse selon la demande de charge apporte une économie d'énergie nette par rapport à une régulation par vanne d'étranglement. C'est pourquoi, sur les moteurs destinés à fonctionner avec un variateur, l'isolation et la tenue aux courants de palier sont évaluées au préalable.

Un entretien limité sur le moteur à usage général

Grâce à sa construction à cage d'écureuil, l'entretien des moteurs à usage général est limité : un graissage régulier, la surveillance de l'état des roulements et la mesure périodique de la résistance d'isolement du bobinage suffisent dans la plupart des cas. Le serrage des raccordements de la boîte à bornes évite les échauffements et les risques d'arc dus au desserrage. Dans les milieux poussiéreux, garder propres les ailettes de refroidissement et le capot de ventilateur préserve l'évacuation de la chaleur. Ces précautions simples permettent à un moteur standard de fonctionner de façon fiable pendant des décennies et, lorsqu'il doit être remplacé, les cotes standard en facilitent l'approvisionnement.

Avantage de rechange et de remplacement

L'un des aspects les plus pratiques du moteur à usage général est de pouvoir être tenu en stock et remplacé rapidement grâce à sa normalisation. Les hauteurs d'axe IEC, les diamètres d'arbre et les types de raccordement reposant sur des normes communes, un moteur en panne peut être remplacé directement par un autre moteur de même puissance et de même vitesse. C'est particulièrement précieux dans les sites où l'arrêt de production coûte cher ; garder un moteur de rechange identique pour les lignes critiques ramène la durée d'arrêt à quelques heures.

  • Les cotes de carcasse IEC communes assurent l'interchangeabilité entre différentes applications.
  • Les types de raccordement courants facilitent la compatibilité de montage.
  • L'accès à des pièces standard accélère le service et la réparation.

Ces caractéristiques font du moteur à usage général un choix économique aussi bien pour les nouvelles installations que pour le maintien en état des systèmes existants.

Efficacité énergétique et avantage d'exploitation

Dans le choix d'un moteur à usage général, le rendement est le poste le plus souvent négligé mais le plus déterminant à long terme. Si le moteur fonctionne de longues heures par jour, l'écart entre IE3 et la classe inférieure se transforme en fin d'année en une économie d'électricité appréciable. Sur les pompes et ventilateurs à débit variable, le contrôle de vitesse par variateur de fréquence récupère une part importante de l'énergie par rapport à l'étranglement mécanique. Le bon choix de puissance et de vitesse fait travailler le moteur au meilleur point de sa courbe de rendement et réduit à la fois le coût de l'énergie et celui de l'entretien.

Conditions ambiantes et protection adaptée

Même si le moteur à usage général fonctionne dans une large palette d'ambiances, une évaluation correcte des conditions allonge sa durée de vie. À température ambiante élevée, la puissance nominale du moteur diminue (déclassement) ; au-dessus de 40 °C, il faut le faire travailler dans une bande de charge inférieure ou choisir une classe d'isolation supérieure. Dans les lieux très poussiéreux, la protection IP55 est l'attente standard ; dans les milieux comportant des poussières abrasives ou des vapeurs chimiques, une carcasse à revêtement spécial peut être envisagée. En altitude, la densité de l'air diminuant, le refroidissement s'affaiblit et une correction de puissance peut être nécessaire. Tenir compte de ces facteurs permet même à un moteur standard de fonctionner plus longtemps et sans incident que prévu.

Choisir le bon moteur à usage général

La polyvalence ne dispense pas d'un dimensionnement correct. La puissance réelle que verra le moteur, la vitesse, la fréquence des démarrages et les conditions ambiantes déterminent directement sa durée de vie et son rendement. Un moteur surdimensionné travaille avec un mauvais rendement à faible charge, tandis qu'un moteur sous-dimensionné s'use prématurément. DRG Motor fournit les moteurs à usage général de la plage 0,55–355 kW depuis son stock basé à İzmir ; en déterminant ensemble la puissance, le nombre de pôles, la carcasse et le type de raccordement adaptés à votre machine, il vous permet d'atteindre la solution la plus appropriée. Vous pouvez accéder à l'ensemble de la gamme via DRG Motor .
