Lorsque vous voulez renouveler un moteur électrique GAMAK de 3 kW, la capacité de DRG MOTOR à vous proposer une option pertinente dépend de l'exhaustivité de vos informations. Cet article classe les données nécessaires en quatre groupes et explique le rôle de chacune : identité du moteur, valeurs électriques, cotes mécaniques et mode de fonctionnement de la machine. À la fin, une courte liste peut être envoyée en un seul message.

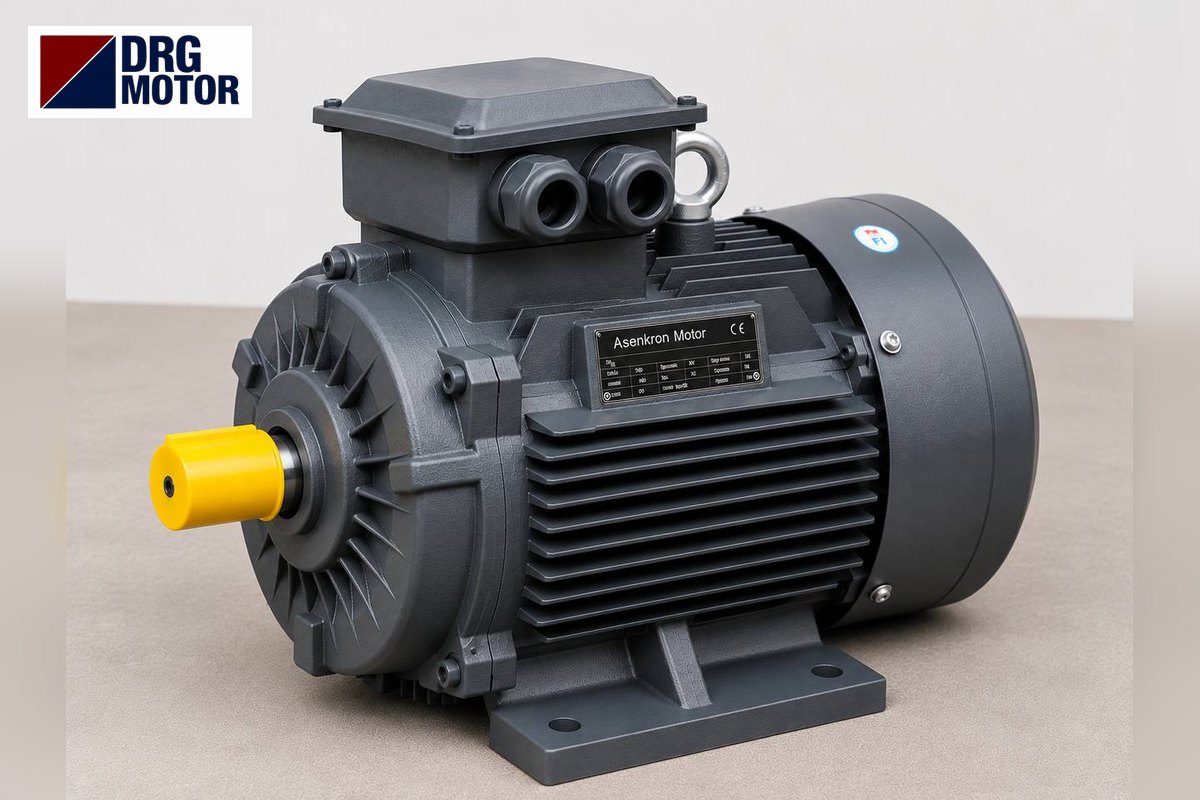

Moteur électrique triphasé gris avec logo DRG MOTOR – informations techniques pour renouveler un moteur 3 kW

1. Identité : code type et plaque

La première chose demandée est une photo lisible de la plaque. Recopiez le code type caractère par caractère, sans le deviner. Dans le catalogue technique GAMAK, la série aluminium triphasée IE3 de 3 kW donne le type quatre pôles AGM3EL 100 L 4b et le type deux pôles AGM3EL 100 L 2a ; dans les tableaux, la partie « 100 L » du code correspond à la colonne carcasse. Sur un moteur électrique GAMAK plus ancien, vous pouvez trouver une autre structure : le catalogue 2022 de la société décrit un autre système de code de commande. Dans tous les cas, transmettre le code sans le modifier accélère l'identification. Si la plaque mentionne une classe IE, ajoutez-la.

2. Valeurs électriques

Le couple de tensions, la fréquence, le courant nominal et la vitesse nominale inscrite forment le cœur de ce groupe. Le catalogue GAMAK donne 400 V 50 Hz comme standard de ses séries triphasées ; comme d'autres tensions et le 60 Hz sont aussi réalisés sur demande, précisez-le si votre plaque indique une autre valeur. Dans la boutique en ligne DRG MOTOR, les modèles jusqu'à 3 kW sont référencés en 230/400 V et ceux de 4 kW et plus en 400/690 V ; tout besoin de tension spéciale ou de fréquence différente doit être précisé à part. Côté courant, le DRG-100L2-4 absorbe 6,02 A sous 400 V et le DRG-100L-2 5,71 A. Le tableau des courants moteur aide à comparer le courant de l'ancien moteur à ces valeurs. L'adéquation de l'armoire, du contacteur et des réglages de protection au nouveau moteur doit être décidée par un personnel technique qualifié.

3. Cotes mécaniques

À 3 kW, la situation est intéressante : le catalogue GAMAK montre les types deux et quatre pôles tous deux en carcasse 100L avec un arbre de 28×60 mm. Chez DRG aussi, le DRG-100L-2 et le DRG-100L2-4 partagent la carcasse 100L et l'arbre de 28×60 mm. Leurs vitesses nominales sont pourtant de 2895 et 1450 tr/min : partager la carcasse ne fait pas tourner la machine à la même vitesse. À l'inverse, il existe des types compacts à carcasse plus petite pour la même puissance : le DRG-90L-2K en fonte fournit 3 kW en carcasse 90L avec un arbre de 24×50 mm. Ni la même puissance ni la même carcasse ne prouvent donc à elles seules l'adéquation ; diamètre et longueur d'arbre, largeur de clavette, entraxe des pattes, hauteur d'axe et cotes de bride éventuelles doivent être comparés et contrôlés.

4. Machine et régime de fonctionnement

Ce que le moteur entraîne influe directement sur le choix. Pompe, ventilateur, convoyeur ou concasseur demandent des charges de démarrage différentes ; indiquez si la liaison se fait par accouplement, par poulie et courroie ou par bride sur un réducteur. Le nombre d'heures par jour, le nombre de démarrages par heure, la présence d'un variateur ou d'un frein comptent aussi. Pour l'environnement, ajoutez température, humidité et poussière ; les moteurs DRG sont définis IP55, isolation classe F, −15…+40 °C et altitude jusqu'à 1000 m. Si l'ancien moteur s'est arrêté sur panne, en noter la cause (roulement, bobinage, échauffement) peut aussi orienter le nouveau choix pour éviter que le problème se répète.

Une fois ces quatre groupes réunis, vous pouvez les envoyer avec des photos par WhatsApp ; DRG MOTOR examine les options à partir de ces informations.

Modèles DRG pouvant être évalués

DRG Motor est fabricant, fournisseur et vendeur de moteurs électriques. Exemples d'options à 3 kW ; l'adéquation se précise après comparaison des informations :

Pour un usage général, consultez la page Moteurs électriques à usage général, et pour toute la gamme la boutique en ligne DRG.

Questions fréquentes

Le code type est illisible ; « 3 kW » suffit-il ?

Non. Comme plusieurs carcasses et vitesses existent pour la même puissance, il faut au moins connaître aussi la vitesse nominale, la cote d'arbre et la forme de montage.

Pourquoi demandez-vous la valeur du courant ?

Le courant de plaque, avec le couple de tensions et le couplage, montre comment le moteur est alimenté ; c'est aussi un point de départ pour revoir les réglages de protection de l'armoire. La décision de réglage revient à un personnel technique qualifié.

Un moteur compact fait-il gagner de la place ?

Une carcasse plus petite signifie aussi des cotes d'arbre et de pattes différentes. Selon la liaison sur la machine, cela peut être un avantage ou un problème ; impossible de le dire sans comparer les cotes.

Liste à envoyer en un seul message

  • Photo de la plaque et code type recopié caractère par caractère
  • Couple de tensions, fréquence, courant nominal, vitesse nominale, classe IE si indiquée
  • Forme de montage ; diamètre × longueur d'arbre, largeur de clavette
  • Entraxe des pattes et hauteur d'axe, ou cotes de bride
  • Organe de transmission : accouplement, poulie et courroie ou bride de réducteur
  • Type de machine, heures de fonctionnement par jour, fréquence des démarrages, variateur/frein
  • Conditions ambiantes et, si connue, cause de la panne de l'ancien moteur

Lorsque vous transmettez cette liste à DRG MOTOR, l'option adaptée est déterminée en examinant ensemble les données du moteur et les conditions de service de la machine.
