Achat d’un moteur électrique : comment vérifier la compatibilité avec l’armoire et le variateur ?

Pour savoir si un nouveau moteur est compatible avec l’armoire et le variateur existants, comparez son courant de plaque sous 400 V avec quatre éléments de l’armoire : la plage de réglage du relais thermique doit contenir ce courant, le courant AC-3 du contacteur et le courant nominal de sortie du variateur ne doivent pas lui être inférieurs, et fusible et câble doivent être dimensionnés pour ce courant et le courant de démarrage. Par exemple, le DRG-160M-4 de 11 kW 4 pôles absorbe 20,4 A sous 400 V ; si le thermique peut être réglé à 20,4 A et que les autres éléments supportent ce courant, le moteur peut être raccordé à la même armoire.

Ce contrôle vise les cas où « l’ancien moteur faisait aussi 11 kW » ne suffit pas : même à puissance égale, le courant et le couplage changent avec le nombre de pôles, la carcasse ou la tension de plaque. Mesures, réglages et raccordements dans l’armoire doivent être réalisés par un électricien qualifié, après consignation ; la liste ci-dessous indique les informations à réunir avant de commander.

DRG Motor est fabricant, fournisseur et vendeur de moteurs électriques. Chacun des 120 modèles de la page Acheter un moteur électrique en ligne indique son courant sous 400 V, son cos φ et sa tension de plaque ; comparez ces valeurs aux étiquettes de l’armoire pour valider le moteur avant la commande.

Les 4 points les plus souvent oubliés dans l’armoire lors d’un remplacement

• Garder le réglage du thermique de l’ancien moteur : si le nouveau consomme moins, la protection est tardive ; s’il consomme plus, le thermique déclenche inutilement.
• Acheter un moteur 230/400 V pour une armoire étoile-triangle : cette armoire exige un moteur 400/690 V.
• Associer le variateur d’après ses kW : c’est le courant de sortie qui compte.
• Ne pas vérifier le câble : si la puissance a augmenté, l’ancien câble peut ne plus suffire.

Comment vérifier chaque élément de l’armoire ?

Le tableau résume les valeurs à contrôler pour le DRG-160M-4 de 11 kW (20,4 A, Is/In 7,7). La méthode vaut pour toute puissance ; il suffit de reprendre le courant du moteur sur sa fiche produit.

Le courant de démarrage dure quelques secondes ; le fusible ou le disjoncteur moteur ne doit pas s’ouvrir pendant ce temps. Vous pouvez calculer thermique, fusible et contacteur selon la puissance avec l’outil sélection relais thermique, fusible et contacteur ; pour les catégories de contacteurs, voir comment choisir un contacteur dans une armoire moteur.

Même puissance, autre vitesse : pourquoi le courant change-t-il ?

Le cas qui surprend le plus l’armoire est l’achat d’un moteur de même puissance que l’ancien mais d’une autre vitesse. Quand le nombre de pôles augmente, le cos φ baisse et le courant augmente à puissance égale. Les modèles DRG de 11 kW :

Le modèle 6 pôles absorbe 2,4 A de plus que le 2 pôles. Si l’ancien moteur était un 2 pôles avec un thermique réglé vers 19–20 A, il faut relever ce réglage en raccordant un 6 pôles sur la même armoire, et remplacer le thermique si sa plage ne suffit pas.

Cliquez pour voir les prix actuels des moteurs électriques et commanderVOIR LES PRIX →

Quel moteur pour une armoire étoile-triangle ?

Dans une armoire étoile-triangle, le moteur tourne en triangle sous 400 V ; sa tension de plaque doit donc être 400/690 V. Dans la boutique DRG, tous les modèles de 4 kW et plus sont en 400/690 V, ceux de 3 kW et moins en 230/400 V. Dans ces armoires, deux câbles tripolaires distincts vont au moteur et le thermique est souvent placé dans la branche d’enroulement ; il se règle alors sur le courant de phase (In/√3) et non sur le courant de plaque. Pour le DRG-160M-4, cette valeur est ≈11,78 A. Faites vérifier sur le schéma si le thermique est côté ligne ou dans la branche d’enroulement. Pour comparer les modes de démarrage, utilisez le calculateur de démarrage et étoile-triangle.

La section de câble suffit-elle au nouveau moteur ?

Quand le remplacement s’accompagne d’une hausse de puissance, le câble est l’élément le plus souvent oublié. Les sections ci-dessous sont tirées du tableau de l’outil de section de câble drgmotor.com (cuivre, PVC, environ 30 °C ambiant) comme la plus petite section portant 1,25 fois le courant du moteur ; mode de pose, regroupement et température ambiante modifient le résultat.

Sur les grandes longueurs, calculez aussi la chute de tension. Pour le DRG-160M-4 en 4 mm², elle est d’environ 1,73 % à 50 m et 3,46 % à 100 m ; à 100 m, pour rester dans la limite de 3 % de l’outil, on passe en 6 mm² (environ 2,31 %). Pour votre longueur, utilisez le calculateur de section de câble moteur.

Le variateur existant suffit-il au nouveau moteur ?

La première valeur à regarder sur le variateur est le courant nominal de sortie de son étiquette ; les kW ne sont qu’indicatifs. Le courant de sortie doit être égal ou supérieur au courant de plaque 400 V du nouveau moteur. Dans l’exemple ci-dessus, si le courant de sortie d’un variateur de 11 kW est inférieur aux 22 A du DRG-160L-6 6 pôles, il ne peut pas porter le moteur à pleine charge même si les kW semblent égaux. Avec un variateur, il faut aussi saisir les nouvelles valeurs de plaque (tension, courant, vitesse, fréquence, cos φ) et refaire l’autoréglage du moteur s’il existe. Les règles générales de choix sont dans comment choisir un variateur de fréquence.

Raccordement de la sonde CTP

Si l’ancien moteur possède une sonde CTP noyée dans le bobinage et que l’armoire envoie ce signal à un relais thermistance ou à l’entrée thermistance du variateur, vérifiez avant de commander que le nouveau moteur en est aussi équipé. Un moteur sans CTP raccordé à cette armoire laisse l’entrée en circuit ouvert : l’armoire refuse la marche, ou il faut shunter la protection, ce qui est déconseillé.

En présence d’un démarreur progressif

Un démarreur progressif se choisit, comme un variateur, selon le courant : son courant nominal ne doit pas être inférieur au courant de plaque du nouveau moteur. Avec un démarreur en ligne, le moteur fonctionne dans son couplage normal sous 400 V : étoile pour une plaque 230/400 V, triangle pour 400/690 V. Le réglage du courant moteur dans le démarreur doit être mis à jour selon la nouvelle plaque.

Que contrôler au premier démarrage ?

Après raccordement, vérifiez d’abord le sens de rotation à vide, puis chargez la machine et mesurez le courant des trois phases à la pince ampèremétrique. Les courants doivent être proches les uns des autres et inférieurs au courant de plaque. En cas d’écart marqué entre phases, n’allez pas plus loin avant d’avoir contrôlé le raccordement ou le réseau.

Informations à relever dans l’armoire avant de commander

• Tension du réseau et mode de démarrage (direct, étoile-triangle, démarreur progressif, variateur).
• Plage de réglage du relais thermique (par ex. « 17–25 A ») et réglage actuel.
• Courant ou puissance AC-3 du contacteur principal (étiquette latérale).
• Calibre et type du fusible / disjoncteur moteur.
• Section, nombre de conducteurs et longueur approximative du câble moteur.
• En cas de variateur : tension d’entrée/sortie et courant nominal de sortie.
• L’ancien moteur a-t-il un câble de sonde CTP ou de thermostat ?
• Plaque de l’ancien moteur : puissance, vitesse, tension, courant, couplage.

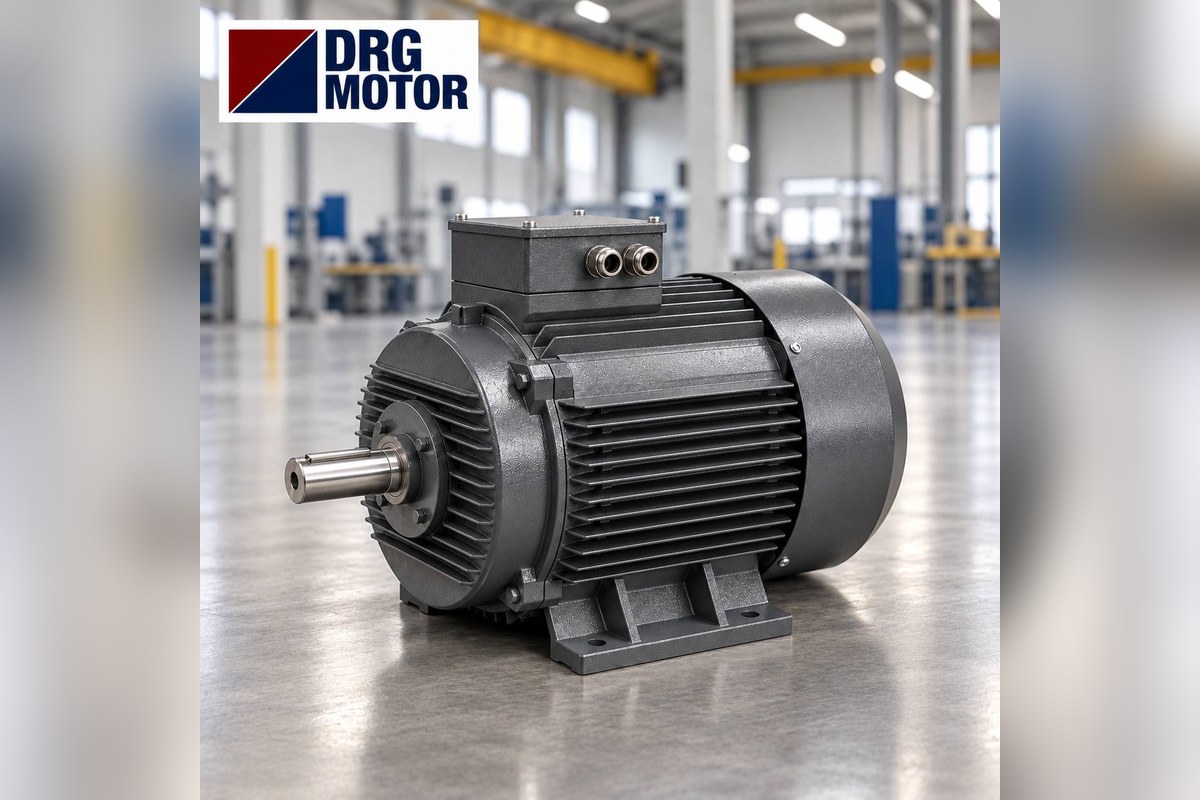

• Modèle exemple: DRG-160M-4
• Puissance: 11 kW
• Vitesse nominale: 1465 tr/min
• Carcasse: 160M fonte
• Tension de plaque: 400/690 V (Δ/Y)
• Couplage sous 400 V: Δ (triangle)
• Courant 400 V: 20,4 A
• Is/In: 7,7
• cos φ: 0,85
• Entrée de câble: 2 × M40×1,5

Moteurs de cette gamme de puissance

Modèles fonte de 11 à 22 kW à choisir selon l’armoire :

• DRG-160M1-2 – 11 kW – 2945 tr/min – 160M fonte
• DRG-160M-4 – 11 kW – 1465 tr/min – 160M fonte
• DRG-160L-6 – 11 kW – 970 tr/min – 160L fonte
• DRG-160L-4 – 15 kW – 1465 tr/min – 160L fonte
• DRG-180M-4 – 18,5 kW – 1470 tr/min – 180M fonte
• DRG-180L-4 – 22 kW – 1470 tr/min – 180L fonte

Cliquez pour voir les prix actuels et commander ces moteursVOIR LES PRIX →

Questions fréquentes

À combien régler le thermique d’un moteur de 11 kW ?

En démarrage direct, le thermique se règle sur le courant de plaque : 20,4 A pour le DRG-160M-4 4 pôles. En étoile-triangle, s’il est dans la branche d’enroulement, on le règle à In/√3 ≈ 11,78 A.

Peut-on raccorder un moteur plus puissant à une ancienne armoire ?

Oui, si la plage du thermique, le contacteur, le fusible, le câble et l’éventuel variateur supportent le courant du nouveau moteur. Sinon, l’élément insuffisant doit être remplacé avant raccordement.

Un moteur de 11 kW convient-il toujours à un variateur de 11 kW ?

Non. Le courant nominal de sortie du variateur ne doit pas être inférieur au courant de plaque du moteur ; chez DRG, les modèles de 11 kW absorbent entre 19,6 A et 22 A sous 400 V selon la vitesse.

Faut-il changer le contacteur quand on change le moteur ?

Non si le courant du nouveau moteur ne dépasse pas le courant AC-3 du contacteur. Si la puissance a augmenté ou si le mode de démarrage a changé, vérifiez l’étiquette du contacteur.

Vous pouvez envoyer les photos des étiquettes de l’armoire et de la plaque de l’ancien moteur au +90 (542) 666 11 11 ou à [email protected] ; tous les canaux sont sur notre page contact. Pour tous les modèles avec leurs courants et les prix actuels, consultez Acheter un moteur électrique en ligne.
