Prix moteur 20 ch 3000 tr/min : données techniques du DRG-160M2-2 et applications pompe

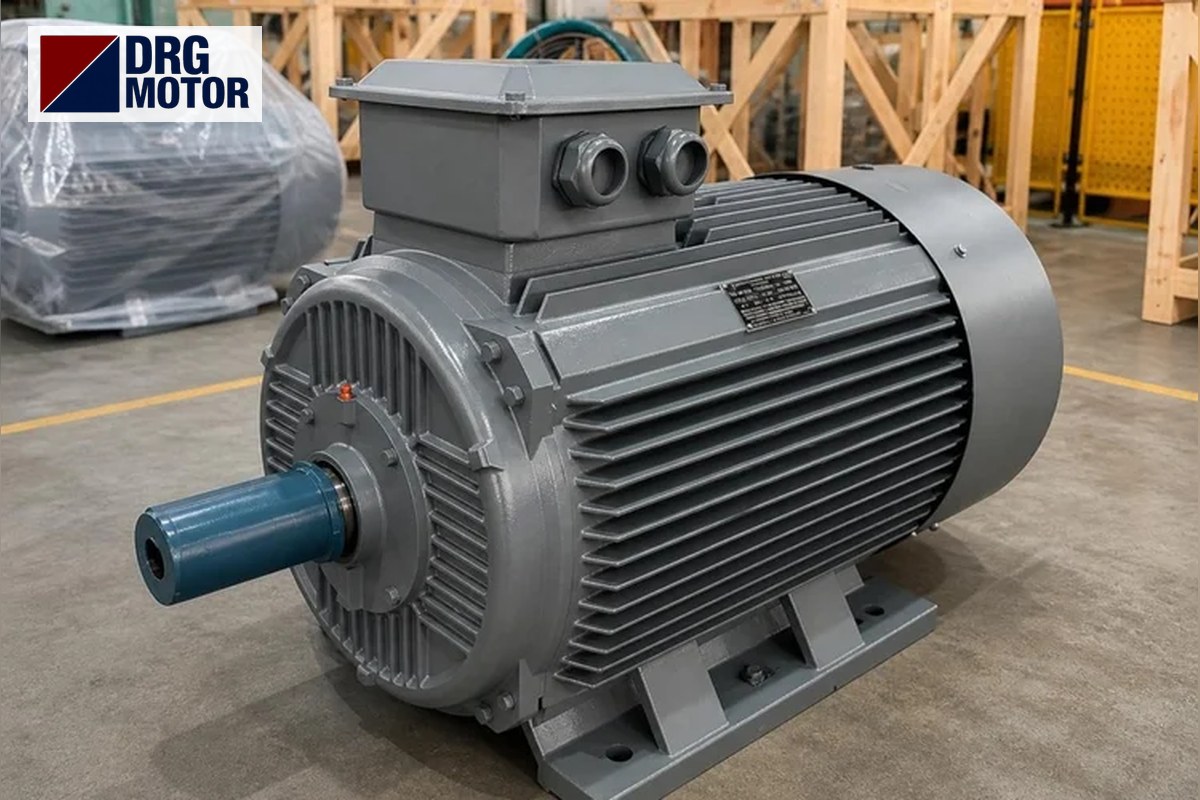

Si vous cherchez un moteur « 20 ch 3000 tr/min » pour une pompe centrifuge, la correspondance est le DRG-160M2-2 : 15 kW, 2 pôles, carcasse fonte 160M, 2945 tr/min à pleine charge. Le moteur absorbe 27,9 A sous 380 V, 26,5 A sous 400 V et 25,5 A sous 415 V ; cos φ 0,89, couple nominal 48,6 Nm. L'arbre de pompe tournant lui aussi à cette vitesse, la courbe de pompe doit être lue pour environ 2900 tr/min.

Un moteur donnant les mêmes 15 kW à 1500 tr/min produit deux fois plus de couple, mais pour une pompe c'est la vitesse qui décide, pas le couple : la hauteur manométrique d'une pompe centrifuge varie avec le carré de la vitesse. C'est pourquoi le moteur 2 pôles est préféré sur les pompes monocellulaires haute pression, les surpresseurs, les réseaux d'irrigation et les pompes de tête de forage. Le raccordement électrique et le coffret de tête de puits doivent être réalisés par un électricien qualifié.

Le prix actuel et les options de commande de ce modèle, fabriqué et fourni par DRG Motor, sont sur la page Acheter un moteur électrique en ligne. Vous trouverez ci-dessous la fiche technique, le calcul de puissance de pompe et la chute de tension à surveiller avec un long câble jusqu'au forage.

Valeurs catalogue du DRG-160M2-2

Le glissement vaut (3000 − 2945) / 3000 ≈ 1,8 %, moins que les 2,3 % du modèle 15 kW 4 pôles. Contrôle du couple : 9550 × 15 / 2945 ≈ 48,6 Nm, identique au catalogue.

La pompe demande-t-elle vraiment 15 kW ? Calcul de la puissance à l'arbre

La puissance à l'arbre d'une pompe centrifuge est P = ρ × g × Q × H / η_pompe (ρ = 1000 kg/m³, g = 9,81 m/s², Q en m³/s, H en m). Le rendement de pompe provient de la courbe du fabricant de la pompe ; on ajoute en général une marge d'environ 10 % pour choisir le moteur.

Dans les deux exemples, la puissance avec marge reste sous 15 kW : le DRG-160M2-2 suffit. Si le résultat dépasse 15 kW, on envisage le palier suivant, le DRG-160L-2 (18,5 kW). Vérifiez le résultat avec vos propres débit et hauteur grâce au calculateur de puissance moteur pour pompe et ventilateur.

Que devient la pompe si la vitesse est divisée par deux ?

D'après les lois de similitude, si la même pompe tourne à 1465 au lieu de 2945 tr/min, le rapport de vitesse est d'environ 0,50 : le débit tombe à environ la moitié, la hauteur à environ un quart (0,25) et la puissance absorbée à environ un huitième (0,12). Monter un moteur 1500 tr/min sur une pompe 3000 tr/min n'est donc pas une solution « plus forte » ; la pompe ne fournit pas la pression voulue.

Pourquoi le moteur est-il surchargé en refoulement libre ?

Sur une pompe centrifuge, le débit et la puissance absorbée augmentent quand la hauteur diminue. Si la conduite est plus courte que prévu, si la vanne reste grande ouverte ou si la ligne éclate, le point de fonctionnement glisse vers la droite de la courbe et la puissance à l'arbre peut dépasser la valeur calculée. Le moteur dépasse alors son courant plaque de 27,9 A et le relais thermique déclenche. Si la puissance à l'extrémité droite (débit maximal) de la courbe dépasse 15 kW, on installe une vanne de réglage/limitation de débit au refoulement ou l'on choisit le modèle de 18,5 kW.

Long câble jusqu'au forage : tableau de chute de tension

Quand la pompe est loin du tableau, la section est fixée non seulement par le courant admissible mais aussi par la chute de tension. Le courant de dimensionnement vaut 27,9 × 1,25 ≈ 34,9 A, et la plus petite section cuivre qui le supporte est 6 mm² (43 A) selon le tableau d'exemple de notre site. Avec la longueur, le résultat change (ΔU = √3 × I × L × R × cos φ, 380 V, cos φ 0,89) :

L'outil de notre site admet 3 % pour la ligne d'alimentation. Ainsi, 6 mm² suffit jusqu'à environ 50 m, 10 mm² est nécessaire à 100 m et 16 mm² entre 150 et 200 m. Le courant montant à 8,1 fois le nominal (environ 226 A) au démarrage, le moteur peine à démarrer sur une ligne longue et fine : ne choisissez pas une section limite. Ce sont des calculs d'exemple qui varient selon le mode de pose et la température ambiante ; vérifiez votre ligne avec le calculateur de section de câble moteur. Le choix du fusible et le calcul de section du 15 kW 1500 tr/min figurent dans l'article section de câble et calibre de fusible pour moteur 11 et 15 kW.

Raccordement à la pompe : à pattes avec accouplement ou à bride ?

Sur les pompes centrifuges horizontales, le moteur est en général monté à pattes (B3) sur un châssis commun et relié à la pompe par un accouplement élastique. Cotes B3 de cette configuration : A 254, B 210, C 108, H 160, trous de pattes 4–Φ14.5, longueur totale L 608 mm. Lorsque le moteur se fixe directement sur le corps de pompe, on utilise une bride B5 ; celle de la carcasse 160M mesure P 350, M 300, N 250, S 18,5, T 5, LA 15 mm.

Pour les pompes verticales de tête de forage à tête d'entraînement, l'aptitude du moteur au montage vertical et les cotes de raccordement à la pompe doivent être confirmées avec le côté pompe avant commande.

Contrôles de mise en service d'un moteur de pompe 2 pôles

• Sens de rotation : vérifiez la flèche du corps de pompe en faisant tourner brièvement le moteur avant de monter l'accouplement ; en sens inverse, la pompe ne donne pas de pression.
• Ne faites jamais tourner la pompe à sec ; remplissez la conduite d'aspiration et le corps avant le premier démarrage.
• Contrôlez l'alignement de l'accouplement au comparateur ; à 2945 tr/min, un faible désalignement raccourcit la vie du roulement (6309-C3).
• Les barrettes doivent être en triangle (Δ) ; réglez le relais thermique sur 27,9 A sous 380 V.
• Choisissez la section de câble selon la longueur dans le tableau ci-dessus ; utilisez des presse-étoupes adaptés aux entrées 2 × M40×1,5.
• Protégez un moteur de tête de forage de la pluie et des projections d'eau directes, et fermez le couvercle de la boîte à bornes avec son joint.

Puissances voisines à 3000 tr/min

• DRG-160M1-2 – 11 kW – 2945 tr/min – 160M fonte
• DRG-160M2-2 – 15 kW – 2945 tr/min – 160M fonte
• DRG-160L-2 – 18,5 kW – 2940 tr/min – 160L fonte
• DRG-180M-2 – 22 kW – 2955 tr/min – 180M fonte
• DRG-160L-4 – 15 kW – 1465 tr/min – 160L fonte (équivalent 1500 tr/min)

Les modèles 2 pôles de 11 kW et 15 kW partagent la même carcasse 160M : on peut passer à 15 kW lors d'un agrandissement de pompe sans changer châssis ni accouplement. Les facteurs techniques qui influent sur le prix sont la puissance, la vitesse, le matériau de carcasse et le mode de fixation (B3, B5, B35).

Cliquez pour voir les prix actuels et commander ces moteursVOIR LES PRIX →

Questions fréquentes

Combien d'ampères consomme un moteur 15 kW 3000 tr/min ?

Le DRG-160M2-2 absorbe à pleine charge 27,9 A sous 380 V et 26,5 A sous 400 V. En démarrage direct, le courant de démarrage vaut 8,1 fois cette valeur.

Quelle section de câble pour un moteur de pompe 20 ch ?

Sur une ligne courte (environ 50 m), 6 mm² cuivre suffit. À 100 m, 10 mm², et entre 150 et 200 m, 16 mm² maintiennent la chute de tension sous 3 %. La section définitive doit être validée par un ingénieur électricien selon les conditions de pose.

Quel est l'arbre d'un moteur 20 ch 2 pôles ?

Diamètre d'arbre 42 mm, longueur 110 mm, clavette de 12 mm ; identique au DRG-160M1-2 de 11 kW.

Peut-on monter un moteur 1500 tr/min sur une pompe 3000 tr/min ?

Dans ce cas la pompe donne environ la moitié du débit et un quart de la hauteur. Si la pompe est conçue pour un moteur 2 pôles, le moteur doit aussi être à 3000 tr/min.
