Moteur de pompe de machine de lavage de pièces : choix et remplacement

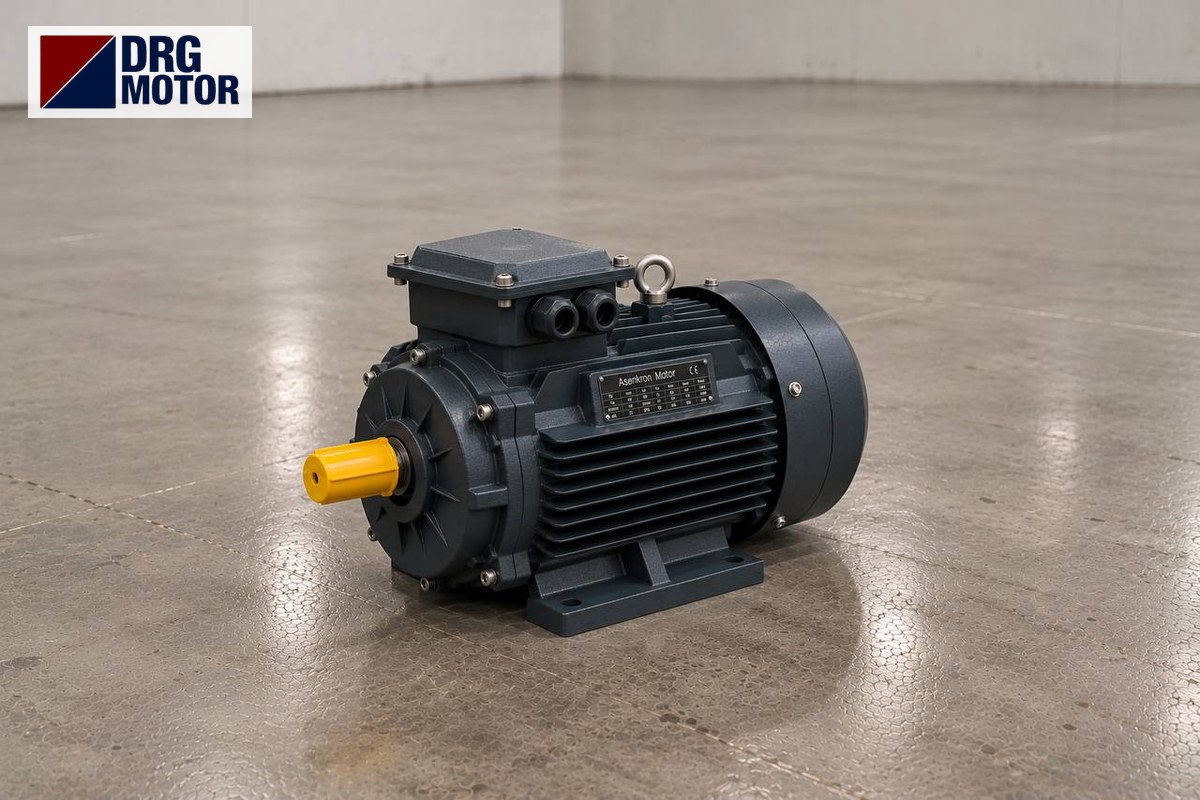

Le moteur de pompe d'une machine industrielle de lavage de pièces est le plus souvent un moteur triphasé 2 pôles (classe 3000 tr/min) en IP55, dont la puissance se déduit du débit et de la pression de la pompe avec P = Q · Δp / η. Par exemple, un système de lavage qui pulvérise 14,4 m³/h à 4 bar demande environ 3 kW sur l'arbre ; le moteur normalisé qui couvre ce besoin est le DRG-112M-2 de 4 kW (2905 tr/min, 7,45 A sous 400 V). Sur les petites machines à cabine, le moteur de pompe se situe généralement entre 1,5 et 4 kW, et sur les tunnels à plusieurs zones entre 5,5 et 11 kW par zone ; la valeur exacte figure sur l'étiquette de la pompe et dans les données du constructeur de la machine.

Ce qui use le moteur de pompe sur ces machines n'est pas la puissance elle-même mais l'environnement : eau chaude chargée de détergent, vapeur qui monte à l'ouverture de la porte de cabine, humidité qui se condense quand la machine refroidit la nuit et liquide chaud qui fuit par la garniture de la pompe. Vous trouverez ci-dessous le montage du moteur selon le type de pompe, le calcul de puissance, les précautions contre l'humidité et les fuites de garniture, ainsi que les étapes de remplacement du moteur ; les modèles adaptés sont sur la page Acheter un moteur électrique en ligne. Le raccordement, la mise à la terre et la mesure d'isolement d'un moteur travaillant en milieu humide doivent impérativement être réalisés par un électricien qualifié.

Type de pompe et montage du moteur sur une machine de lavage

Les machines de lavage de pièces utilisent des pompes selon quatre configurations courantes. La forme de montage du moteur, la position de l'arbre et le besoin de protection contre l'humidité changent avec la configuration :

Sur les pompes verticales de bac, le moteur est posé sur le couvercle du bac, arbre vers le bas (V1) ; c'est là que la vapeur est la plus dense. Sur les pompes horizontales monobloc, le corps de pompe est fixé directement sur la bride du moteur et une fuite de garniture atteint d'abord le flasque avant du moteur. Dans les deux cas le moteur est le même ; la différence vient du sens de montage et des détails de protection.

Calculer la puissance du moteur de pompe à partir du débit et de la pression

Sur une machine à aspersion, le débit dépend du nombre de buses et du débit par buse. Les valeurs de l'exemple ci-dessous sont des hypothèses ; sur votre machine, utilisez le catalogue des buses et le manomètre.

• 40 buses, 6 L/min par buse → Q = 240 L/min = 14,4 m³/h = 0,004 m³/s
• Pression de service Δp = 4 bar = 400 000 Pa
• Rendement de la pompe η = 0,55 (hypothèse pour une petite pompe centrifuge)
• Puissance sur l'arbre : P = 0,004 × 400 000 / 0,55 ≈ 2 909 W ≈ 2,9 kW
• Avec 10 % de marge ≈ 3,2 kW → puissance normalisée immédiatement supérieure 4 kW (DRG-112M-2)

Vérification : T = 9550 · P / n = 9550 × 4 / 2905 ≈ 13,1 Nm ; le couple nominal catalogue du DRG-112M-2 est aussi de 13,1 Nm. Pour calculer avec vos propres valeurs, utilisez le calculateur de puissance moteur pour pompe et ventilateur.

Un comportement de la pompe centrifuge influence directement le choix du moteur : quand les buses se bouchent, le débit baisse et le moteur est moins chargé ; quand une buse tombe ou qu'un flexible éclate, le débit augmente, la pression chute et le moteur est plus chargé. Si le relais thermique déclenche souvent, cherchez d'abord une buse manquante ou une vanne de dérivation restée ouverte. C'est pourquoi, sur une machine de lavage, prendre la puissance supérieure plutôt que de dimensionner le moteur à la limite est une décision judicieuse.

Modèles DRG selon la puissance de pompe

Les versions à carcasse aluminium des mêmes modèles sont aussi proposées dans la boutique ; leurs valeurs électriques sont identiques à celles du tableau.

Eau chaude, vapeur et humidité : comment protéger le moteur

Les moteurs DRG sont en protection IP55 : ils sont protégés contre les jets d'eau de toutes directions, mais ne sont pas conçus pour l'immersion ni pour être arrosés en permanence à l'eau sous pression. Sur une machine de lavage, le vrai risque n'est pas l'eau projetée mais la condensation qui se forme à l'intérieur de la carcasse. Un moteur qui chauffe dans la journée contracte l'air intérieur en refroidissant la nuit, aspire l'air humide extérieur, et des gouttelettes se forment sur les enroulements.

• Placez le moteur à l'écart de l'évent de vapeur et du côté où s'ouvre la porte de cabine.
• L'entrée de câble de la boîte à bornes doit être orientée vers le bas ; l'eau qui ruisselle le long du câble par un presse-étoupe tourné vers le haut tombe directement sur les bornes. Laissez une boucle d'égouttement (boucle pendante du câble) avant le presse-étoupe.
• Sur un moteur vertical (V1), le capot de ventilateur est tourné vers le haut ; posez un chapeau de protection au-dessus du moteur pour que la condensation qui goutte d'en haut n'entre pas dans le capot.
• Après un week-end ou un arrêt de maintenance, faites mesurer la résistance d'isolement du bobinage par un électricien avant de démarrer la machine ; une valeur basse indique de l'humidité dans l'enroulement.
• Ne lavez pas la carcasse du moteur à l'eau sous pression ; essuyez les résidus de détergent avec un chiffon humide.

Pour le joint de boîte à bornes et les entrées de câble, voir notre article boîte à bornes moteur : protection IP et entrée de câble.

Effet des fuites de presse-étoupe et de garniture mécanique sur le moteur

Dans une pompe monobloc, la roue de pompe est montée sur l'arbre du moteur et la garniture mécanique n'est qu'à quelques centimètres de la bride avant du moteur. Quand la garniture s'use, l'eau chaude chargée de détergent fuit le long de l'arbre vers le flasque avant. Si ce liquide passe le joint du roulement, il lessive la graisse ; les additifs alcalins du détergent amorcent la corrosion des surfaces du roulement. Le résultat : d'abord un bruissement, puis un échauffement et enfin le grippage du roulement.

Signes précoces de fuite : tartre blanc ou résidus de détergent autour de la bride du moteur, humidité permanente sous la pompe, traces de rouille sur le flasque avant. Dès que vous les voyez, changez la garniture ; laisser tourner le moteur parce qu'« il marche encore » rend le remplacement du roulement inévitable. Sur les moteurs DRG, le roulement avant dépend de la carcasse : 6205-ZZ-C3 en 90, 6206-ZZ-C3 en 100L et 112M, 6208-ZZ-C3 en 132. Lors du remplacement, utilisez le même type et la même classe de jeu.

Montage vertical, bride et dimension d'arbre

Côté pompe, la pièce qui porte le moteur est la lanterne ; la bride B5 et le bout d'arbre du nouveau moteur doivent s'y adapter exactement. Pour un moteur utilisé à la verticale (V1), indiquez la position de montage à la commande.

Le tableau donne une conclusion pratique : les carcasses 100L et 112M ont la même bride B5 et le même bout d'arbre (28 × 60 mm). Si la pompe le permet, vous pouvez donc passer un moteur de pompe de 3 kW à 4 kW sans changer la lanterne. En passant de la carcasse 80 à la 90, en revanche, la bride reste la même mais le diamètre d'arbre passe de 19 à 24 mm : l'accouplement ou le moyeu de roue de pompe change. Les plans cotés sont sur la page dessins techniques des moteurs DRG.

Couplage, section de câble et réglage du thermique

Les moteurs DRG de 3 kW et moins sont en 230/400 V et couplés en étoile (Y) sur un réseau 400 V ; ceux de 4 kW et plus sont en 400/690 V et couplés en triangle (Δ) sous 400 V. Vérifiez aussi ce point sur la plaque de l'ancien moteur : coupler en triangle sous 400 V un moteur 230/400 V brûle rapidement l'enroulement.

Exemple de vérification de câble (4 kW, DRG-112M-2, ligne de 30 m, cuivre 1,5 mm²) :

• Courant de dimensionnement : 7,45 × 1,25 ≈ 9,3 A ; la valeur du tableau pour 1,5 mm² est 18,5 A → suffisant.
• Chute de tension : ΔU = √3 × 7,45 × 0,03 × 12,1 × 0,88 ≈ 4,1 V → environ 1,0 % sous 400 V (sous la limite de 3 %).

Pour votre longueur de ligne, utilisez le calculateur de section de câble moteur, et pour le relais thermique et le fusible la page sélection relais thermique, fusible et contacteur. Réglez le relais thermique sur le courant nominal du moteur sous 400 V (7,45 A pour 4 kW) ; le régler plus haut laisse le moteur sans protection quand une buse se détache.

Remplacement du moteur de pompe : liste de contrôle

• Relevez puissance, vitesse, tension, couplage et courant sur la plaque de l'ancien moteur.
• Mesurez la bride P / M / N, le trou S et l'arbre D×E ; déterminez la position de montage (horizontale ou verticale V1).
• Contrôlez la garniture de la pompe ; si elle fuit, changez-la en même temps que le moteur.
• Avant de monter le moteur, vérifiez que l'arbre de pompe tourne librement à la main (grippage par tartre ou dépôts).
• Orientez la boîte à bornes avec l'entrée de câble vers le bas, serrez joint et presse-étoupe.
• Faites réaliser par l'électricien le couplage (Y/Δ), la mise à la terre et la mesure d'isolement.
• La pompe ne doit pas tourner à sec : contrôlez le sens de rotation par une marche de quelques secondes bac plein ; s'il est inversé, on permute deux phases.
• Mesurez le courant avec toutes les buses en place et comparez-le au courant nominal ; notez la valeur dans le registre de maintenance.

Pour les règles générales du choix d'un moteur de pompe, voir aussi notre article choisir un moteur pour pompe à eau.
