La pompe de circulation d'une machine de teinture est l'entraînement principal : elle fait passer le bain de teinture dans l'échangeur et la buse et maintient le tissu en mouvement dans la machine. Son moteur est en général un moteur asynchrone triphasé 4 pôles, accouplé sur châssis ou monté par bride ; sa puissance va de quelques kW sur les machines d'échantillonnage à plusieurs dizaines de kW sur les grandes machines de production. Trois éléments déterminent le bon moteur : le point débit–pression de la pompe, l'écart de masse volumique entre bain froid et bain chaud, et la chaleur qui passe du corps de pompe au moteur.

Si la puissance et la vitesse de la plaque restent celles de l'ancien moteur, vous pouvez choisir le remplaçant directement sur notre page acheter un moteur électrique en ligne. Si vous équipez une machine pour la première fois, le calcul et les contrôles ci-dessous vous aident à dimensionner le moteur selon la pompe.

DRG Motor est fabricant, fournisseur et vendeur de moteurs électriques ; il ne fournit ni la pompe, ni sa garniture mécanique, ni le variateur de la machine. Cet article traite uniquement du moteur CEI standard qui entraîne la pompe.

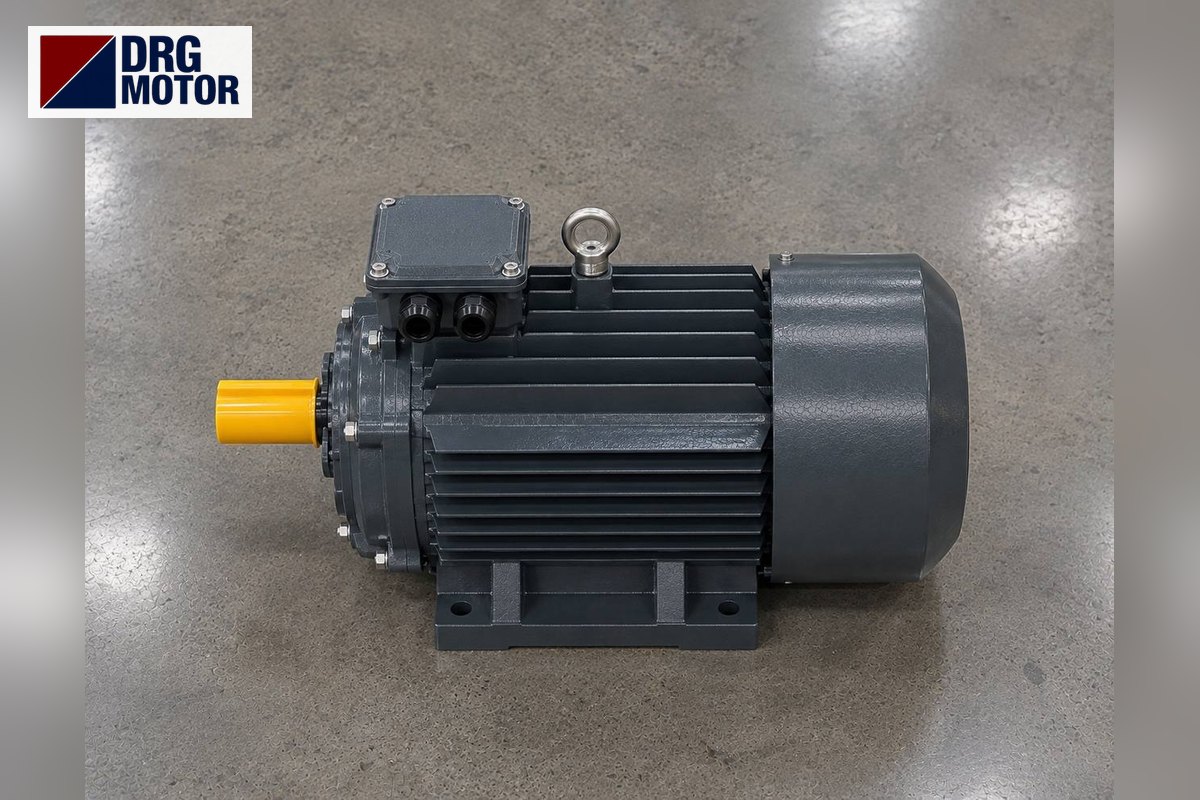

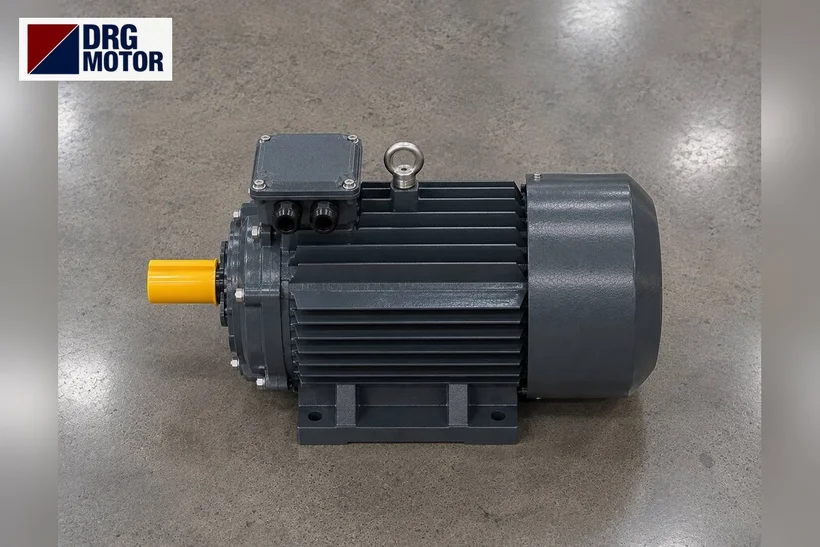

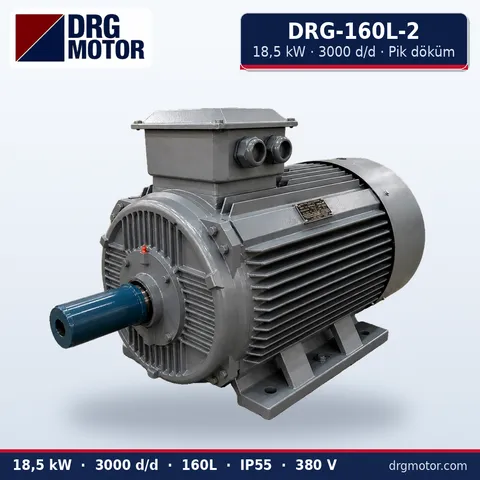

Moteur électrique triphasé gris de marque DRG pour pompe de circulation de machine de teinture

Le rôle de la pompe dans une machine jet ou overflow

Dans les machines jet et overflow, le tissu est cousu en boyau sans fin. La pompe aspire le bain au fond de la machine, le fait passer dans l'échangeur de chauffage–refroidissement et le refoule vers la buse jet ou le canal overflow. C'est ce courant de liquide qui fait avancer le tissu ; le tourniquet ne fait qu'aider.

Dans les machines haute température, le bain est dans une cuve fermée sous pression et monte jusqu'à 130–140 °C. La pompe tourne pendant des heures au même point à chaque partie, puis viennent de courts cycles de rinçage et de vidange. La charge est une charge quadratique de pompe centrifuge : quand la vitesse baisse, la puissance nécessaire diminue avec le cube de la vitesse.

L'opérateur règle la pression de buse et le temps de cycle du tissu selon l'article, aujourd'hui surtout avec un variateur qui change la vitesse de la pompe. Une maille délicate demande une faible pression, un tissu chaîne et trame lourd une pression élevée ; le moteur doit fonctionner sans risque aux deux extrémités.

Du débit et de la pression à la puissance moteur : le calcul du bain froid

La puissance sur l'arbre de la pompe s'estime avec P = Q·p/(600·η) (Q en l/min, p en bar, P en kW). Les valeurs ci-dessous sont un exemple et une hypothèse ; la valeur exacte se lit sur la courbe du fabricant de la pompe.

Exemple : avec un débit de 3000 l/min, 2,4 bar devant la buse et un rendement de pompe supposé de 0,72, la puissance sur l'arbre vaut 3000·2,4/(600·0,72) ≈ 16,7 kW. Si cette valeur a été calculée pour un bain à 130 °C, la situation change au début de la partie, quand la machine est remplie d'eau à 20 °C. L'eau à 20 °C est environ 1,068 fois plus dense qu'à 130 °C ; à vitesse égale, la pression et la puissance augmentent dans ce rapport et la puissance sur l'arbre atteint environ 17,8 kW.

Le moteur se choisit donc pour la puissance au remplissage à froid, et non pour la puissance en marche à chaud. Dans cet exemple, un moteur de 18,5 kW suffit ; si la courbe de pompe se déplace vers la droite (buse agrandie, échangeur nettoyé), on envisage la taille au-dessus, 22 kW. Avec un variateur, baisser un peu la vitesse au remplissage à froid garde le même moteur dans une zone sûre : la même pompe à 80 pour cent de sa vitesse, en bain chaud, absorbe environ 8,5 kW.

Pour un calcul approché avec vos propres valeurs de débit et de pression, utilisez notre calculateur de puissance pompe et ventilateur.
