Choix du moteur électrique pour machines de mélange et de granulation d'engrais

La réponse courte pour les machines de mélange et de granulation d'engrais : tambours granulateurs, assiettes de granulation, mélangeurs et tambours sécheurs tournent lentement, c'est pourquoi presque tous utilisent un moteur triphasé 4 pôles (1500 tr/min) + réducteur ; la puissance est fixée par le couple et la vitesse demandés à l'arbre d'entraînement de la machine. Par exemple, un granulateur qui demande 2600 Nm à 12 tr/min sur l'arbre du tambour donne 4 kW au calcul, et le DRG-112M-4 (4 kW, 1450 tr/min, 7,95 A sous 400 V) convient. La vraie particularité d'une usine d'engrais est l'ambiance : ammoniac, humidité et poussière hygroscopique usent le moteur par l'extérieur bien avant tout problème électrique.

Vous trouverez ci-dessous la relation vitesse–réducteur pour chaque type de machine, un calcul de puissance aux hypothèses explicites et la manière de protéger le moteur en atmosphère corrosive. La puissance exacte d'une machine donnée vient de sa plaque signalétique et des données de son constructeur ; les chiffres ici sont des exemples de calcul. Pour comparer les modèles et commander tout de suite, consultez les 120 modèles de notre page Acheter un moteur électrique en ligne. Le raccordement, le réglage du relais thermique et la mise à la terre du moteur doivent être réalisés par un électricien qualifié.

Quel moteur pour chaque machine d'une ligne d'engrais ?

Une ligne d'engrais granulé réunit des charges de caractère très différent. Leur point commun est une faible vitesse de sortie ; elles diffèrent par le démarrage et par les variations de charge.

Sur une assiette granulatrice, la taille des granulés dépend de la vitesse et de l'inclinaison du disque ; la vitesse est donc souvent réglée par variateur de fréquence. Sur les tambours, la vitesse reste fixe ; le problème est le décollage : au tout premier instant, le moteur doit vaincre l'inertie d'un tambour plein et la résistance du produit collé.

Calcul de puissance d'un tambour granulateur : du couple et de la vitesse aux kW

Le constructeur du tambour donne généralement le couple à l'arbre d'entraînement (ou à la couronne) et la vitesse du tambour. La puissance moteur découle alors de P = T · n / 9550. Les valeurs de l'exemple ci-dessous sont des hypothèses :

• Hypothèse : couple à l'arbre du tambour 2600 Nm, vitesse du tambour 12 tr/min.
• Puissance à l'arbre : P = 2600 × 12 / 9550 ≈ 3,27 kW.
• Marge de 10 % pour les pertes réducteur et engrenages : 3,27 × 1,1 ≈ 3,6 kW → puissance normalisée supérieure 4 kW.
• Rapport de réduction global : 1450 / 12 ≈ 121 (réducteur + couronne ensemble).

Vérifions : le DRG-112M-4 a un couple nominal de 26,3 Nm. Avec un rapport de 121, théoriquement 26,3 × 121 ≈ 3182 Nm arrivent au tambour ; après déduction de 10 % de pertes, il reste environ 2860 Nm, au-dessus des 2600 Nm supposés. Avec un rapport Ts/Tn de 2,2, le moteur produit environ 26,3 × 2,2 ≈ 57,9 Nm au démarrage ; par le même rapport et après la marge de pertes, cela fait environ 6300 Nm au tambour. Si le couple de décollage du tambour chargé est supérieur, passez à la puissance suivante (5,5 kW) ou utilisez un variateur avec démarrage progressif. Vous pouvez tester le rapport et le couple de sortie avec vos propres valeurs dans notre calculateur de vitesse et couple de sortie du réducteur.

Pourquoi la même puissance peut ne pas suffire pour un mélangeur

Un mélangeur horizontal tourne plus vite et son couple varie davantage. Hypothèse : 900 Nm à 40 tr/min sur l'arbre du mélangeur. P = 900 × 40 / 9550 ≈ 3,77 kW ; avec 10 % de marge ≈ 4,15 kW. Ici 4 kW ne suffisent pas et l'on choisit le DRG-132S-4 (5,5 kW, 1460 tr/min) ; le rapport du réducteur devient 1460 / 40 ≈ 36,5. Avec une matière première humide et en mottes, le couple augmente encore : demandez au constructeur du mélangeur le couple maximal en charge. Nous traitons la fourniture de moteurs pour mélangeurs et agitateurs en général dans notre article sur la fourniture de moteurs pour équipements de mélange.

Tambours sécheurs et démarrage en charge

Les tambours sécheurs et refroidisseurs sont plus longs que les granulateurs et transportent plus de produit. Lorsque la ligne s'arrête à cause d'un défaut ou d'une coupure de courant, le tambour reste plein ; une fois le produit refroidi et croûté, le premier démarrage est le moment le plus dur. C'est pourquoi :

• Évaluez le moteur non seulement par sa puissance nominale mais aussi par le rapport Ts/Tn (couple de démarrage) du catalogue ; pour les modèles fonte 4 pôles du tableau, il se situe entre 2,0 et 2,3.
• Le démarrage étoile-triangle réduit le couple de démarrage à environ un tiers, ce qui souvent ne suffit pas pour un tambour chargé. Pour les démarrages lourds, envisagez un variateur ou un démarrage direct (si le réseau le permet). Comparez les méthodes avec notre outil méthodes de démarrage moteur et étoile-triangle.
• Les ventilateurs de brûleur et d'aspiration du tambour sont des moteurs distincts ; ne les dimensionnez pas avec le même calcul que l'entraînement du tambour.

Ammoniac, humidité et poussière d'engrais : protéger le moteur de la corrosion

La poussière d'engrais absorbe l'humidité et forme une couche humide sur la carcasse, la boîte à bornes et les ailettes de refroidissement. Avec cette couche, les sels d'ammonium et de nitrate attaquent la peinture, la boulonnerie et les presse-étoupes. Les pannes moteur commencent généralement ici plutôt que dans le bobinage : l'humidité qui entre dans la boîte à bornes provoque des courts-circuits, les ailettes encrassées un échauffement, et un bout d'arbre rouillé endommage roulements et joints.

• Indice de protection : utilisez au moins des moteurs IP55 en ambiance d'engrais poussiéreuse et humide ; les modèles de notre boutique sont listés en IP55.
• Joint de boîte à bornes : à chaque ouverture, vérifiez que le joint est bien en place et non écrasé ; serrez les vis du couvercle en croix.
• Entrée de câble : le presse-étoupe doit correspondre au diamètre du câble et les entrées inutilisées doivent être fermées par un bouchon. Sur la carcasse 112M, l'entrée de câble est 2 × M32×1,5.
• Peinture : la peinture poudre électrostatique standard est prévue pour un environnement industriel intérieur ; pour les zones directement exposées aux vapeurs d'ammoniac, signalez-nous tout besoin de revêtement supplémentaire avant la commande.
• Implantation : si possible, placez le moteur à l'écart des projections de produit et de l'eau de lavage, trous de drainage vers le bas.
• Refroidissement : nettoyez régulièrement le capot de ventilateur et les ailettes ; un moteur couvert d'engrais croûté chauffe davantage à charge égale.

Modèles DRG recommandés : moteurs fonte 4 pôles pour machines à engrais

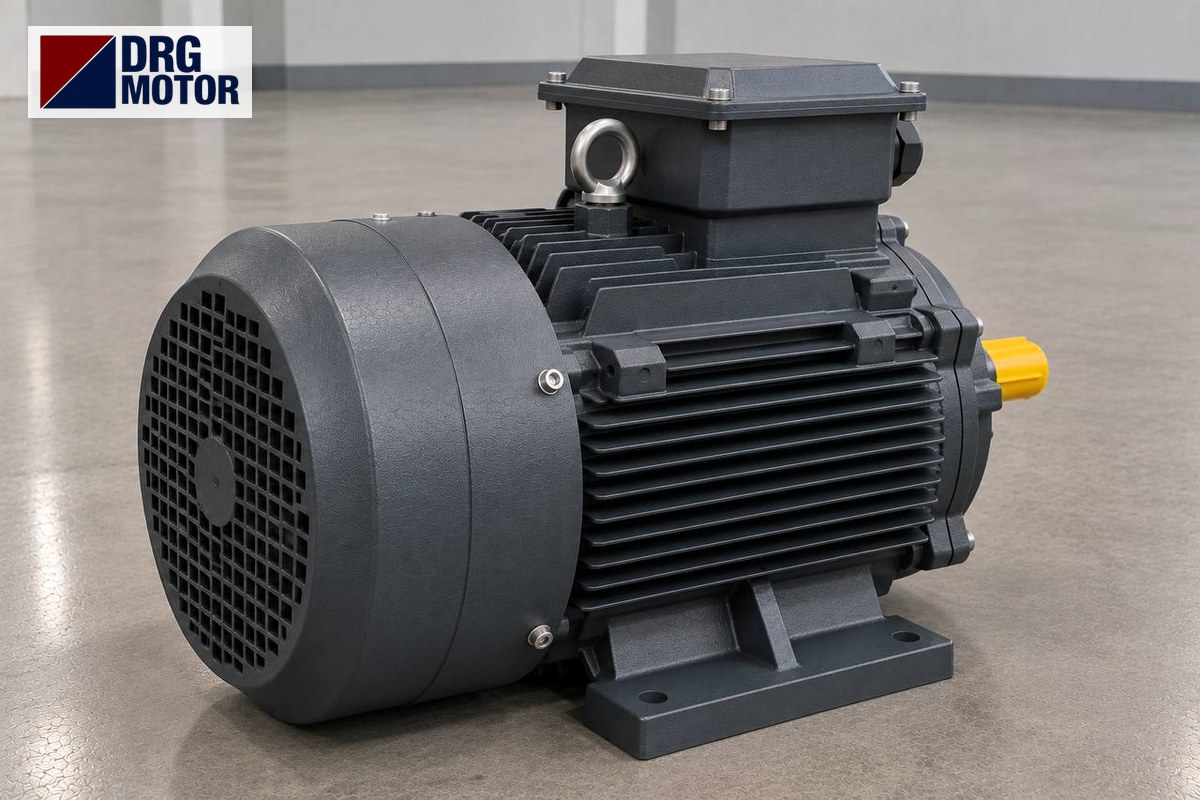

Dans les usines d'engrais, la carcasse en fonte est préférée car elle résiste mieux aux chocs et aux ambiances abrasives. Les valeurs du tableau ci-dessous sont des données du catalogue DRG :

Les plages courantes sont le DRG-90L-4 pour les petites vis et cribles, le DRG-112M-4–DRG-132M-4 pour les granulateurs et mélangeurs moyens, et le DRG-160L-4 et plus pour les grands tambours sécheurs. Le choix définitif se fait d'après le calcul et la plaque de la machine.

Exemple : fiche technique d'un moteur de 4 kW pour granulateur

• Puissance: 4 kW (5,5 HP)
• Vitesse synchrone / nominale: 1500 / 1450 tr/min
• Courant 380 V / 400 V: 8,37 A / 7,95 A
• cos φ: 0,82
• Couple nominal: 26,3 Nm
• Ts/Tn · Tmax/Tn: 2,2 · 2,3
• Is/In: 7,8
• Arbre D × E: 28 × 60 mm
• Carcasse: Fonte IEC 112M
• Tension: 400/690 V (Δ/Y)
• Entrée de câble: 2 × M32×1,5
• Roulement: 6206-ZZ-C3

Sur un réseau 380 V, ce moteur se raccorde en triangle (Δ). Pour choisir le relais thermique et le contacteur, utilisez notre outil de sélection relais thermique, fusible et contacteur.

Remplacement et entretien du moteur d'une machine à engrais : check-list

• Relevez kW, vitesse, tension et couplage sur la plaque de l'ancien moteur.
• Mesurez la hauteur d'axe (H), l'entraxe des trous de pattes (A × B) et l'arbre (D × E) ; diamètre d'arbre et clavette doivent correspondre exactement à l'entrée du réducteur.
• Pour un réducteur à bride (B5), comparez le diamètre de centrage et le cercle de perçage avec le plan technique.
• Vérifiez le sens de rotation brièvement à vide, avant d'accoupler le réducteur.
• Contrôlez aussi le joint de boîte à bornes, les presse-étoupes et les bouchons sur le nouveau moteur.
• Réglez le relais thermique sur le courant nominal de la plaque et surveillez s'il déclenche lors d'un démarrage en charge.
• En fin de saison, nettoyez la poussière d'engrais à la brosse sèche et à l'aspirateur, pas à l'air comprimé ; ne soufflez pas de poussière dans la boîte à bornes.
• Pendant les longs arrêts, faites tourner le moteur brièvement une fois par mois pour chasser l'humidité des roulements et du bobinage.

Moteurs de cette gamme de puissance

Les modèles fonte 4 pôles les plus demandés pour les machines de mélange, de granulation et de séchage d'engrais :

• DRG-90L-4 – 1,5 kW – 1445 tr/min – Fonte 90L
• DRG-112M-4 – 4 kW – 1450 tr/min – Fonte 112M
• DRG-132S-4 – 5,5 kW – 1460 tr/min – Fonte 132S
• DRG-132M-4 – 7,5 kW – 1460 tr/min – Fonte 132M
• DRG-160M-4 – 11 kW – 1465 tr/min – Fonte 160M
• DRG-160L-4 – 15 kW – 1465 tr/min – Fonte 160L

Cliquez pour voir les prix actuels et commander ces moteursVOIR LES PRIX →

Questions fréquentes

Quelle puissance de moteur pour un tambour granulateur ?

Elle se calcule à partir du couple et de la vitesse à l'arbre du tambour : P = T × n / 9550, plus environ 10 % pour les pertes du réducteur. Par exemple, 2600 Nm à 12 tr/min donnent ≈ 3,6 kW, d'où un moteur de 4 kW. Si le démarrage en charge est lourd, envisagez la puissance supérieure ou un variateur.

Pourquoi les moteurs de machines à engrais rouillent-ils si vite ?

La poussière d'engrais est hygroscopique : elle absorbe l'humidité et forme une couche saline qui attaque peinture, boulonnerie et boîte à bornes. Un moteur IP55, un joint de boîte à bornes en bon état, le bon presse-étoupe et un nettoyage à sec régulier prolongent nettement la durée de vie.

Moteur 4 pôles ou 6 pôles pour un mélangeur d'engrais ?

On utilise le plus souvent un moteur 4 pôles (1500 tr/min) avec réducteur ; le choix de réducteurs est large et la carcasse plus compacte. Un moteur 6 pôles (1000 tr/min) donne un couple d'arbre plus élevé à puissance égale et demande un rapport de réduction plus faible ; il convient si la vitesse d'entrée du réducteur s'y prête.

Combien d'ampères consomme un moteur de 4 kW sur une machine à engrais ?

Le DRG-112M-4 (4 kW, 1450 tr/min) consomme 8,37 A sous 380 V et 7,95 A sous 400 V à pleine charge. Lorsque le granulateur est peu chargé, le courant reste en dessous ; si vous observez un courant permanent supérieur au nominal, vérifiez le collage dans le tambour, les roulements ou le réducteur.
