Le moteur d'une décortiqueuse à paddy (décortiqueuse à rouleaux caoutchouc) entraîne deux rouleaux en caoutchouc à des vitesses périphériques différentes ; ce qui arrache la balle du grain, c'est cet écart de vitesse, pas la puissance brute du moteur. Pour trouver un moteur de remplacement, partez donc de la puissance et de la vitesse inscrites sur la plaque de l'ancien moteur et du montage courroie-poulie : un moteur d'une autre vitesse décale la vitesse des deux rouleaux et l'écart entre eux. La plupart des décortiqueuses utilisent un moteur asynchrone triphasé 4 pôles (classe 1500 tr/min), à pattes (B3), entraînant par courroies.

Vous trouverez ci-dessous le calcul des vitesses de rouleaux, l'effet de l'usure sur ce calcul et les cotes de raccordement à mesurer lors du changement de moteur. Les modèles 4 pôles adaptés figurent sur notre page d'achat de moteurs électriques en ligne, et les moteurs des autres machines post-récolte sur notre page moteurs électriques pour machines agricoles.

Comment les rouleaux caoutchouc déchirent-ils la balle ?

Le paddy tombe du rouleau d'alimentation en un mince rideau dans l'étroit interstice entre les deux rouleaux. Ceux-ci tournent l'un vers l'autre, en sens opposés. L'un est monté sur paliers fixes ; l'autre est pressé contre lui par un vérin pneumatique ou un levier à contrepoids.

Chaque grain est saisi par les deux surfaces de caoutchouc à la fois. Le rouleau rapide tire une face de l'enveloppe vers l'avant pendant que le rouleau lent retient l'autre ; la balle se déchire et quitte le riz cargo sous cet effet de cisaillement. Plus de pression augmente le taux de décorticage, mais une pression excessive signifie grains brisés et caoutchouc échauffé.

Le rôle du moteur est de faire tourner les deux rouleaux contre ce frottement et de maintenir, par la transmission à courroie, le rapport entre eux. Le courant dépend surtout du débit d'alimentation et de la pression. Le mélange décortiqué traverse ensuite un canal d'air sous les rouleaux ; sur la plupart des machines, le ventilateur d'aspiration qui évacue la balle légère tourne avec un moteur séparé. En commandant une pièce, précisez si le moteur grillé est celui des rouleaux, de l'aspiration ou du rouleau d'alimentation.

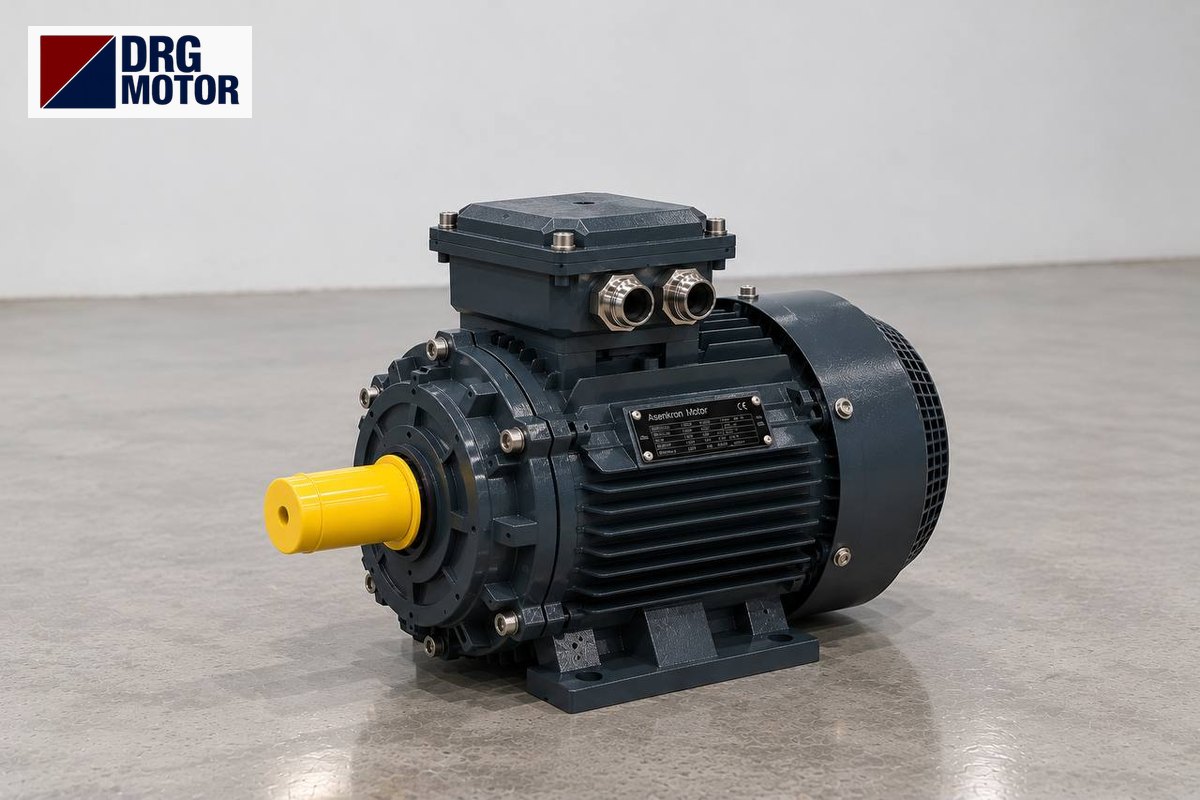

Moteur électrique triphasé gris de marque DRG pour décortiqueuse à paddy

Diamètres de poulies, usure des rouleaux et vitesse périphérique

La vitesse de chaque rouleau suit n2 = n1 · d1 / d2, et sa vitesse périphérique v = π · D · n / 60. Le tableau ci-dessous est un exemple fondé sur ces hypothèses : moteur 1460 tr/min, poulie moteur 150 mm, poulie du rouleau rapide 180 mm, poulie du rouleau lent 230 mm. Le rouleau rapide tourne alors à 1216,7 tr/min et le rouleau lent à 952,2 tr/min.

Diamètre rouleauRouleau rapideRouleau lentÉcart de vitesse
255 mm (neuf)16,24 m/s12,71 m/s3,53 m/s
240 mm15,29 m/s11,97 m/s3,32 m/s
225 mm14,33 m/s11,22 m/s3,12 m/s
210 mm13,38 m/s10,47 m/s2,91 m/s

Deux conclusions s'imposent. Si les deux rouleaux s'usent de la même façon, le rapport ne change pas ; à chaque diamètre, le rouleau rapide est 21,7 pour cent plus rapide que le lent. Mais l'écart en mètres par seconde se réduit et le caoutchouc sollicite moins l'enveloppe.

En réalité, le rouleau rapide s'use plus vite. Si, dans l'exemple, il est descendu à 225 mm alors que le lent est à 245 mm, les vitesses périphériques deviennent 14,33 et 12,21 m/s et l'écart tombe à 2,12 m/s. C'est pourquoi les rizeries permutent les rouleaux à intervalles réguliers. Quand le taux de décorticage baisse, mesurez les diamètres avant d'accuser le moteur.

En changeant le moteur, gardez le même nombre de pôles. Un moteur 2 pôles double à peu près la vitesse des deux rouleaux ; un 6 pôles la réduit d'environ un tiers. Les poulies peuvent compenser, mais il faut refaire le calcul ; notre calculateur poulie-courroie montre rapidement la relation entre diamètre et vitesse.

Cliquez pour voir les prix actuels des moteurs électriques et commanderVOIR LES PRIX →

Puissance et couple du moteur de décortiqueuse : partir de la plaque

Sur les décortiqueuses à rouleaux caoutchouc, la puissance augmente avec la longueur des rouleaux et le débit horaire. Les petits modèles de moulin villageois se contentent de quelques kW, tandis que les machines de ligne traitant plusieurs tonnes par heure peuvent dépasser 10 kW. La valeur exacte figure sur la plaque et le catalogue du constructeur ; n'estimez pas la puissance à partir du débit.

Garder la même puissance, c'est garder le même couple (P = T · n / 9550). D'après le catalogue, le DRG-132M-4 donne 49,1 Nm à 7,5 kW, alors que la taille inférieure, DRG-132S-4, donne 36,0 Nm à 5,5 kW. Monté sur une décortiqueuse prévue pour 7,5 kW, un 5,5 kW dépasse son courant nominal à pression égale, le relais thermique déclenche et l'opérateur doit relâcher la pression : le taux de décorticage baisse.

Une taille au-dessus ne nuit pas, mais la carcasse grandit : 7,5 kW correspond à la hauteur d'axe 132M, 11 kW passe en 160M. L'arbre passe de 38 à 42 mm et la hauteur d'axe de 132 à 160 mm ; le moyeu de poulie et les glissières changent aussi.

Glissières, arbre et alignement des courroies au remplacement

Les moteurs de décortiqueuse sont le plus souvent à pattes, et la tension des courroies se règle en faisant glisser le moteur sur ses rails. À numéro de carcasse IEC égal, trous de fixation, hauteur d'axe et bout d'arbre sont identiques. Cotes catalogue du DRG-132M-4 :

  • Puissance : 7,5 kW – 1460 tr/min
  • Carcasse IEC : 132M, hauteur d'axe H = 132 mm
  • Entraxe des trous de pattes (A × B) : 216 × 178 mm, trous 4–Φ12
  • Arbre (D × E) : 38 × 80 mm ; clavette de 10 mm
  • Courant (400 V) : 14,3 A
  • Tension : 400/690 V (Δ/Y)

À vérifier avant de commander :

  • Plaque de l'ancien moteur : kW, tr/min, tension et couplage Δ/Y (prenez-la en photo).
  • Diamètre et longueur d'arbre, largeur de clavette ; le moyeu de poulie actuel s'adapte-t-il au nouvel arbre ?
  • Entraxe des pattes et hauteur d'axe ; les trous des glissières coïncident-ils ?
  • Alignement : la poulie moteur et les deux poulies de rouleaux sont-elles dans le même plan, quel profil et combien de courroies ?
  • Diamètre actuel des rouleaux rapide et lent et date de la dernière permutation.
  • Sens de rotation : des rouleaux tournant à l'envers n'aspirent pas le paddy ; contrôlez au premier démarrage.
  • Plaques des moteurs d'aspiration ou d'alimentation s'ils sont séparés.

Poussière de balle, humidité et moment du démarrage

La balle de riz est une poussière légère, fine et abrasive, riche en silice. Quand les ailettes de refroidissement et le capot de ventilateur s'en remplissent, le moteur ne peut plus aspirer son air et chauffe davantage à charge égale. La protection IP55 ferme la carcasse à la poussière et aux jets d'eau ; inscrivez tout de même le nettoyage des ailettes au plan de maintenance.

Le paddy peut arriver humide du stockage et les décortiqueuses sont souvent installées sous des hangars semi-ouverts. Les moteurs DRG acceptent une température ambiante comprise entre −15 et +40 °C et une altitude jusqu'à 1000 m ; le gel hivernal et la chaleur estivale sous toiture ne doivent pas sortir de cette plage.

Au démarrage, la pression des rouleaux doit être relâchée et l'alimentation fermée. Démarrée ainsi, la décortiqueuse est une charge légère, et dans cette gamme de puissance le démarrage direct ou étoile-triangle convient. À partir de 4 kW, chaque moteur DRG se raccorde en triangle sur un réseau 400 V, un bobinage qui permet l'usage d'un démarreur étoile-triangle. Démarrer avec l'interstice plein et la pression appliquée fait patiner les courroies et force le moteur.

Moteurs DRG adaptés aux décortiqueuses à paddy

Ces modèles 4 pôles conviennent au montage à pattes et couvrent les paliers de puissance courants des décortiqueuses à courroie ; choisissez d'après la plaque de l'ancien moteur.

Cliquez pour voir les prix actuels et commander ces moteursVOIR LES PRIX →

Questions fréquentes sur le moteur de décortiqueuse à paddy

Quelle puissance de moteur pour une décortiqueuse à paddy ?

Elle dépend de la longueur des rouleaux et du débit : quelques kW pour les petits modèles, plus de 10 kW sur les grandes machines de ligne. La bonne valeur est la plaque de la machine ou le catalogue du constructeur ; si le moteur a grillé, sa propre plaque reste la source la plus fiable.

Faut-il augmenter la vitesse du moteur quand les rouleaux s'usent ?

Non. L'usure ne modifie pas le rapport de vitesses, elle réduit l'écart en mètres par seconde. La solution est de permuter ou de remplacer les rouleaux ; changer la vitesse du moteur accélère les deux rouleaux ensemble et peut augmenter la casse.

Pourquoi le moteur de la décortiqueuse déclenche-t-il ?

Causes habituelles : pression de rouleaux excessive, usure compensée par plus de pression, ailettes encrassées et tension réseau basse. Le relais thermique doit être réglé sur le courant de plaque ; par exemple 14,3 A sous 400 V pour le DRG-132M-4 de 7,5 kW.

L'ancien moteur faisait 1000 tr/min ; puis-je monter un 1500 tr/min ?

Pas sans recalculer les poulies. Passer de 6 à 4 pôles augmente la vitesse des rouleaux d'environ 50 pour cent ; la casse des grains et l'échauffement du caoutchouc s'accélèrent. Reprendre le même nombre de pôles que l'ancien moteur est la voie la plus courte.

DRG Motor est fabricant, fournisseur et vendeur de moteurs électriques. Pour préparer un devis de moteur de décortiqueuse, ceci suffit : un cliché montrant la plaque du moteur démonté, ses kW et tr/min, sa fixation par pattes ou par bride, le diamètre d'arbre et la longueur des rouleaux de la machine. Écrivez à notre numéro WhatsApp ou rassemblez les modèles retenus dans la liste de devis. Par téléphone : +90 (542) 666 11 11 ; par écrit : info@drgmotor.com ; tous les canaux sont sur la page contact. Les tarifs à jour se trouvent dans notre magasin de moteurs.
