Essais de protection IP et IK (choc mécanique) sur les moteurs

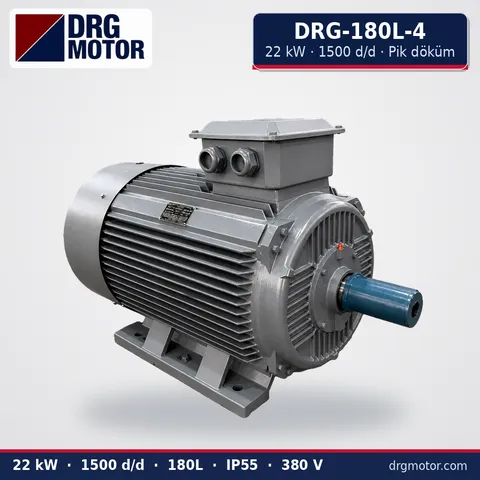

Les codes que vous voyez sur la plaque d'un moteur électrique, comme IP55 ou IK08, représentent deux langages distincts qui expriment la résistance du moteur face au monde extérieur. Le code IP indique la protection du moteur contre la poussière et l'eau ; le code IK, sa résistance aux chocs mécaniques venus de l'extérieur. Les deux sont souvent confondus mais mesurent des menaces totalement différentes : l'un répond à la question de ce qui entre à l'intérieur, l'autre à celle de la force avec laquelle on peut frapper de l'extérieur. Dans cet article, nous abordons la signification des essais de protection IP et IK d'un moteur, ce que représente chaque chiffre, la façon dont les essais sont réalisés, le niveau requis selon l'environnement et la manière de lire le code figurant sur la plaque. Notre objectif est de montrer une voie concrète et sans erreur pour choisir le bon niveau de protection selon l'environnement.

Pourquoi IP et IK sont-ils deux codes distincts

Sur le terrain, un moteur rencontre trois menaces fondamentales : la poussière, l'eau et le choc. Alors que la poussière et l'eau s'infiltrent à l'intérieur du moteur et endommagent le bobinage et les roulements, le choc mécanique endommage le carter du moteur depuis l'extérieur. Comme ces deux menaces sont par nature différentes, elles sont mesurées par des codes séparés. L'IP concerne la pénétration à l'intérieur, l'IK le choc extérieur. Le fait qu'un moteur possède un IP élevé ne signifie pas qu'il résiste aussi aux chocs ; les deux sont indépendants.

La structure du code IP

Le code IP est composé des lettres « IP » suivies de deux chiffres. Le premier chiffre indique la protection contre les corps solides et la poussière, le second la protection contre l'eau. Par exemple, dans IP55, le premier 5 exprime le niveau de protection contre la poussière et le second 5 celui contre les projections d'eau. Plus le chiffre est élevé, plus la protection est grande. Ce système permet de comprendre d'un coup d'œil à quel environnement le moteur convient.

Premier chiffre IP : corps solides et poussière

Le premier chiffre du code IP varie de 0 à 6. Les valeurs basses n'offrent une protection que contre les gros corps solides (doigt, fil), tandis que les valeurs élevées assurent une protection contre la poussière fine. Le niveau le plus élevé, 6, indique que le moteur est totalement étanche à la poussière, c'est-à-dire qu'aucune poussière n'entre. Pour les environnements de production poussiéreux, les installations de pierre et de ciment, les usines de farine et d'aliments pour animaux, un chiffre élevé est critique.

Second chiffre IP : l'eau

Le second chiffre du code IP varie de 0 à 9 et indique la protection contre l'eau. Les valeurs basses protègent contre l'égouttement vertical, les valeurs moyennes contre les projections venant de toutes les directions et contre l'eau sous pression, les valeurs élevées contre l'immersion et le lavage à haute pression. Sur les moteurs lavés, travaillant en plein air ou placés en milieu humide, ce chiffre est déterminant. Le tableau ci-dessous résume la signification des chiffres IP.

La structure du code IK

Le code IK est composé des lettres « IK » suivies d'un nombre à deux chiffres et indique la résistance du moteur aux chocs extérieurs. Ce nombre est directement lié à l'énergie de choc : plus le code IK est élevé, plus l'énergie de choc (en joules) que le moteur peut supporter augmente. Par exemple, un code IK faible exprime une résistance à un choc léger, un code IK élevé une résistance à un choc mécanique important. L'IK est indiqué séparément, indépendamment de l'IP.

Code IK et énergie de choc

Le code IK représente, en joules, l'énergie d'un choc normalisé appliqué au carter du moteur. Alors que les niveaux IK bas protègent contre de petits chocs d'environ un demi-joule, les niveaux IK élevés résistent à des chocs importants de vingt joules et plus. Cette énergie est obtenue en laissant tomber une masse déterminée d'une hauteur déterminée. Le tableau ci-dessous résume les principaux codes IK et l'énergie de choc correspondante.

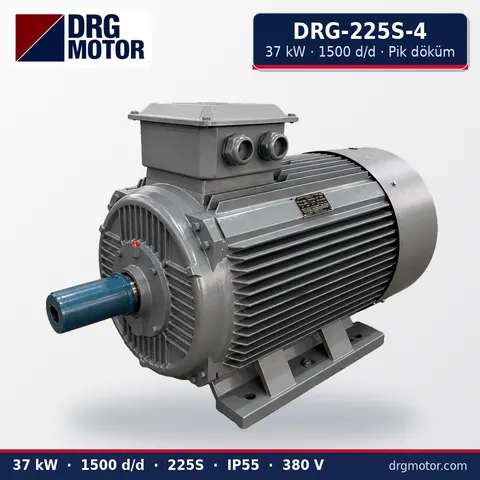

Les points d'application de l'essai de choc

Lors de l'essai IK, le choc n'est pas appliqué au hasard mais aux points les plus sensibles du moteur. Le couvercle de la boîte à bornes, le capot de ventilation, les pattes de fixation et les larges surfaces planes du carter sont les cibles prioritaires ; car sur le terrain, un choc atteint le plus souvent ces zones. L'objectif de l'essai est de vérifier que même le point le plus faible du moteur résiste à l'énergie de choc indiquée. La fissuration d'un seul point signifie que le moteur n'atteint pas ce niveau IK.

Comment se déroule l'essai de poussière IP

La protection contre la poussière est contrôlée en plaçant le moteur dans une enceinte d'essai remplie de poussière. Une poussière fine semblable au talc est mise en circulation dans l'enceinte et l'on vérifie, pendant une durée déterminée, si de la poussière pénètre à l'intérieur du moteur. Pour le niveau étanche à la poussière, on attend qu'aucune poussière n'entre dans le moteur ; pour le niveau protégé contre la poussière, que la poussière entrée soit en quantité suffisamment faible pour ne pas gêner le fonctionnement du moteur. Cet essai confirme la signification réelle du premier chiffre de la plaque.

Comment se déroule l'essai d'eau IP

La protection contre l'eau est contrôlée par des essais différents selon le niveau. Pour les niveaux d'égouttement, on fait couler de l'eau de façon contrôlée sur le moteur ; pour les niveaux de projection, on projette de l'eau de toutes les directions ; pour les niveaux sous pression, on applique un jet d'eau à un débit et à une pression déterminés. Aux niveaux les plus élevés, le moteur est immergé ou lavé à l'eau chaude sous haute pression. Après chaque essai, on vérifie si de l'eau a pénétré à l'intérieur du moteur en quantité susceptible de causer des dommages.

Comment se déroule l'essai de choc IK

Lors de l'essai de choc mécanique, un marteau ou une masse tombante de masse et de dureté déterminées frappe le carter du moteur avec une énergie contrôlée. L'énergie de choc est réglée sur la valeur en joules correspondant au code IK. Après l'essai, on examine si le carter présente une fissure, une rupture ou un dommage susceptible d'abaisser le niveau de protection. Après le choc, le moteur doit conserver à la fois son intégrité mécanique et sa protection IP.

Quel niveau IP pour quel environnement

Le bon choix d'IP commence par l'environnement dans lequel le moteur va travailler. Alors qu'un IP de niveau moyen suffit pour un intérieur propre et sec, un environnement poussiéreux, mouillé ou lavé exige un IP élevé. En plein air, sous la pluie ou dans les lieux où un lavage sous pression est pratiqué, un second chiffre élevé est indispensable. Un mauvais choix conduit à une panne précoce due à la poussière et à l'eau infiltrées dans le moteur. Pour bien déterminer l'indice de protection, l'article choix de l'indice de protection IP d'un moteur électrique est un guide détaillé.

Différence entre protégé contre la poussière et étanche à la poussière

La différence entre 5 et 6 sur le premier chiffre est souvent confondue, alors qu'il s'agit de deux niveaux distincts. Au niveau protégé contre la poussière (5), une certaine quantité de poussière peut entrer, mais cette poussière est suffisamment faible pour ne pas affecter le fonctionnement et la sécurité du moteur. Au niveau étanche à la poussière (6), aucune poussière n'entre. Dans les environnements où se trouve une poussière très fine et conductrice (copeaux métalliques, poussière de carbone), cette différence devient critique ; dans de tels lieux, le niveau totalement étanche à la poussière doit impérativement être choisi.

La distinction entre les niveaux d'eau élevés

L'écart entre les valeurs élevées du second chiffre influence aussi directement l'application. Alors que le niveau eau sous pression (jet) protège un moteur contre un lavage au jet d'eau, le niveau immersion permet au moteur de rester sous l'eau pendant une durée déterminée. Le niveau lavage chaud à haute pression, lui, est conçu pour les environnements où un lavage hygiénique quotidien est pratiqué, comme la production alimentaire et de boissons. Choisir le second chiffre sans connaître la méthode de lavage conduit à une protection inadaptée.

Quel niveau IK pour quel environnement

Le choix de l'IK se fait selon le risque de choc mécanique auquel le moteur sera exposé. Alors qu'un moteur travaillant dans une armoire abritée peut se contenter d'un IK faible, un IK élevé est nécessaire dans les zones de passage, sur les aires où manœuvrent des engins de transport ou dans les lieux présentant un risque de chute de matériaux. Dans les applications extérieures présentant un risque de choc important, le niveau IK le plus élevé doit être préféré. Un mauvais choix d'IK signifie un dommage au carter et une perte de protection dès le premier choc sérieux.

Lettres additionnelles et cas particuliers

On voit parfois le code IP porter une lettre supplémentaire après les deux chiffres. Ces lettres indiquent des cas particuliers, par exemple un essai complémentaire réalisé dans une condition déterminée ou une caractéristique de protection. Pour la plupart des moteurs, les deux chiffres donnent une information suffisante ; mais dans les environnements particuliers, il faut lire tous les marquages figurant sur la plaque. Un code lu de façon incomplète peut conduire à utiliser le moteur dans un environnement auquel il ne convient pas en réalité ; c'est pourquoi la plaque doit être évaluée dans son intégralité avec attention.

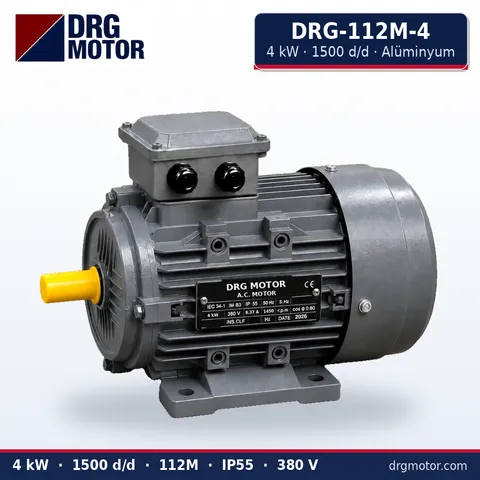

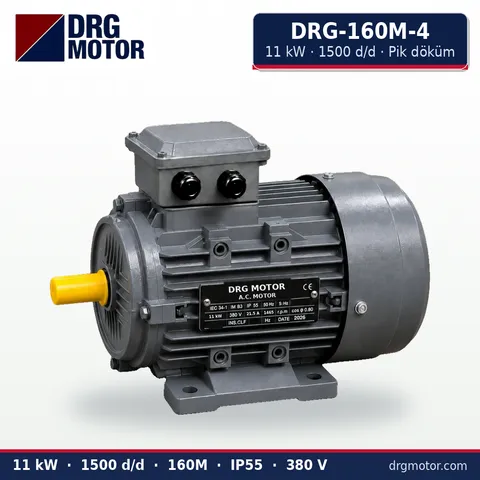

Lire correctement la plaque

Sur la plaque d'un moteur, les codes IP et IK figurent séparément. Il ne suffit pas de voir le code IP et de dire « ce moteur est solide » ; car l'IP ne dit rien sur les chocs. De même, un IK élevé ne garantit pas la protection contre la poussière et l'eau. Pour une évaluation correcte, il faut lire les deux codes ensemble et évaluer séparément la menace de pénétration et celle de choc de l'environnement. Ces deux codes de la plaque sont le résumé de la résistance environnementale du moteur.

Relation entre l'IP et la classe d'isolation

L'indice de protection exprime la résistance du moteur aux menaces extérieures ; la classe d'isolation indique en revanche la température que le bobinage peut supporter. Même si ce sont deux notions différentes, elles déterminent ensemble la durée de vie du moteur. Un moteur à IP élevé, ne laissant pas entrer l'humidité, a un bobinage de plus longue durée de vie ; l'isolation est ainsi préservée. Pour l'ensemble du sujet, l'article classe d'isolation d'un moteur électrique est une source complémentaire.

L'équilibre entre le refroidissement et la protection

Un niveau IP élevé rend le moteur plus fermé ; cela peut rendre le refroidissement plus difficile. Un moteur totalement fermé, s'il ne laisse pas entrer la poussière et l'eau, doit travailler davantage pour évacuer sa chaleur. C'est pourquoi, dans les environnements exigeant un IP très élevé, la conception du refroidissement du moteur est faite en conséquence. Le bon choix consiste à augmenter la protection sans laisser le moteur surchauffer ; cet équilibre est la finesse de la conception.

Le rôle des joints, des bagues d'étanchéité et des entrées de câble

La protection IP d'un moteur ne dépend pas seulement de son carter, mais de tous ses points d'étanchéité. La bague d'étanchéité en sortie d'arbre, le joint de la boîte à bornes et les presse-étoupes sont les véritables maillons faibles de la protection. Si un seul de ces points est desserré ou endommagé, la valeur IP inscrite sur la plaque du moteur ne se vérifie pas sur le terrain. C'est pourquoi le montage correct de tous les éléments d'étanchéité lors de l'installation transforme la valeur de plaque en réalité.

Le niveau de protection baisse-t-il avec le temps

Même si l'indice de protection paraît être une valeur fixe, il peut s'affaiblir avec le temps. Les bagues d'étanchéité s'usent, les joints durcissent et se fissurent, les presse-étoupes se desserrent et le carter s'abîme sous les chocs. C'est pourquoi, en particulier dans les environnements difficiles, les éléments d'étanchéité du moteur doivent être contrôlés périodiquement et les pièces dégradées remplacées. Sur un moteur mal entretenu, une plaque IP65 peut correspondre, quelques années plus tard, à une protection réellement bien plus faible.

La normalisation des conditions d'essai

Les essais IP et IK ont de la valeur parce qu'ils sont réalisés dans le cadre d'une méthode reconnue. La taille de la poussière, le débit d'eau, la pression, l'énergie de choc et la durée d'application sont définis de façon normalisée ; les valeurs de protection de différents moteurs peuvent ainsi être comparées équitablement. Une revendication de protection qui ne repose pas sur une méthode normalisée n'est pas mesurable et n'offre pas de base fiable pour prévoir le comportement réel sur le terrain.

Indice de protection et position de montage

La protection réelle d'un moteur est également influencée par sa position de montage. Sur un moteur monté verticalement, l'eau peut s'accumuler plus facilement ; si l'arbre est dirigé vers le haut, le chemin de la bague d'étanchéité peut se retrouver sous l'eau. Le même moteur, même s'il possède le niveau de protection exigé par l'environnement, peut créer un point faible s'il est monté dans une mauvaise position. C'est pourquoi, en choisissant l'indice de protection, il faut aussi tenir compte de la façon dont le moteur sera positionné.

Le coût d'un mauvais choix de protection

Une protection plus faible que nécessaire signifie une panne précoce ; une protection plus élevée que nécessaire apporte un coût inutile et une difficulté de refroidissement. Le bon équilibre consiste à évaluer numériquement la menace réelle de l'environnement et à choisir le niveau IP et IK correspondant. S'il est erroné de placer un moteur à faible IP dans un environnement poussiéreux, imposer l'indice de protection le plus élevé à un intérieur propre est également une dépense inutile. Le bon choix veille à la fois à la sécurité et au budget.

Indice de protection et rendement énergétique

Même si cela paraît sans rapport au premier abord, il existe un lien indirect entre l'indice de protection et le rendement. Un moteur qui ne laisse pas entrer la poussière et l'humidité conserve plus longtemps son rendement de conception, car ses canaux de refroidissement restent propres et l'isolation de son bobinage ne se dégrade pas. Sur un moteur encrassé et humide, en revanche, le refroidissement se dégrade et les pertes augmentent. De ce point de vue, le bon choix de protection est une décision qui soutient non seulement la robustesse mais aussi le rendement à long terme.

La protection dans les applications industrielles

Les environnements de l'industrie lourde réunissent le plus souvent à la fois le risque de poussière, d'humidité et de choc. Dans ce type de lieux, le moteur doit être choisi avec un IP élevé et un IK élevé. Moteurs électriques industriels: cet article aborde également les autres dimensions du choix d'un moteur adapté aux conditions industrielles difficiles et replace la décision sur l'indice de protection dans un cadre plus large.
