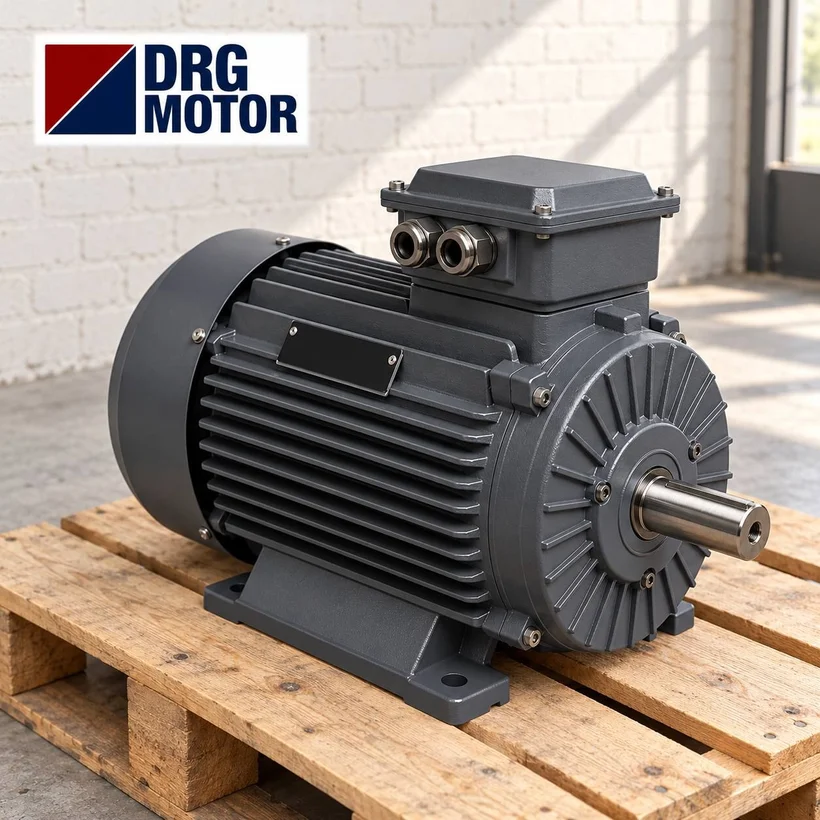

Motorda IP ve IK (Mekanik Darbe) Koruma Testleri

Bir elektrik motorunun etiketinde gördüğünüz IP55 ya da IK08 gibi kodlar, motorun dış dünyaya karşı ne kadar dayanıklı olduğunu anlatan iki ayrı dili temsil eder. IP kodu motorun toza ve suya karşı korumasını; IK kodu ise dışarıdan gelen mekanik darbelere dayanımını gösterir. İkisi sık karıştırılır ama tamamen farklı tehditleri ölçer: biri içeri ne girer sorusuna, diğeri dışarıdan ne kadar sert vurulabilir sorusuna yanıt verir. Bu yazıda motorun IP ve IK koruma testlerinin ne anlama geldiğini, hangi rakamın neyi temsil ettiğini, testlerin nasıl yapıldığını, hangi ortamda hangi seviyenin gerektiğini ve etiketteki kodun nasıl okunacağını ele alıyoruz. Amacımız, doğru ortam için doğru koruma seviyesini seçmenin somut ve hatasız bir yolunu göstermek.

IP ve IK neden iki ayrı koddur

Bir motor sahada üç temel tehditle karşılaşır: toz, su ve darbe. Toz ve su motorun içine sızıp sargıyı ve rulmanı bozarken, mekanik darbe motorun gövdesine dışarıdan hasar verir. Bu iki tehdit doğası gereği farklı olduğu için ayrı kodlarla ölçülür. IP içeri girişle, IK dış darbeyle ilgilenir. Bir motorun yüksek IP'ye sahip olması, onun darbeye de dayanıklı olduğu anlamına gelmez; ikisi bağımsızdır.

IP kodunun yapısı

IP kodu "IP" harflerinin ardından iki rakamdan oluşur. Birinci rakam katı cisimlere ve toza karşı korumayı, ikinci rakam suya karşı korumayı gösterir. Örneğin IP55'te ilk 5 toza karşı, ikinci 5 ise su püskürtmesine karşı koruma seviyesini ifade eder. Rakam büyüdükçe koruma artar. Bu sistem, bir bakışta motorun hangi ortama uygun olduğunu anlamayı sağlar.

IP birinci rakam: katı cisim ve toz

IP kodunun ilk rakamı 0 ile 6 arasında değişir. Düşük değerler yalnızca büyük katı cisimlere (parmak, tel) karşı koruma verirken, yüksek değerler ince toza karşı koruma sağlar. En yüksek seviye olan 6, motorun tamamen toz geçirmez olduğunu, yani hiç toz girmediğini gösterir. Tozlu üretim ortamları, taş ve çimento tesisleri, un ve yem fabrikaları için bu rakamın yüksek olması kritiktir.

IP ikinci rakam: su

IP kodunun ikinci rakamı 0 ile 9 arasında değişir ve suya karşı korumayı gösterir. Düşük değerler dikey damlamaya, orta değerler her yönden gelen püskürtmeye ve tazyikli suya, yüksek değerler ise suya daldırma ve yüksek basınçlı yıkamaya karşı koruma verir. Yıkanan, açık havada çalışan ya da nemli ortamdaki motorlarda bu rakam belirleyicidir. Aşağıdaki tablo IP rakamlarının anlamını özetler.

IK kodunun yapısı

IK kodu "IK" harflerinin ardından iki haneli bir sayıdan oluşur ve motorun dış darbeye dayanımını gösterir. Bu sayı doğrudan darbe enerjisiyle ilişkilidir: IK kodu büyüdükçe motorun dayanabileceği darbe enerjisi (joule cinsinden) artar. Örneğin düşük bir IK kodu hafif bir darbeye, yüksek bir IK kodu ağır bir mekanik darbeye dayanımı ifade eder. IK, IP'den bağımsız olarak ayrıca belirtilir.

IK kodu ve darbe enerjisi

IK kodu, motorun gövdesine uygulanan standart bir darbenin enerjisini joule cinsinden temsil eder. Düşük IK seviyeleri yaklaşık yarım joule gibi küçük darbelere karşı korurken, yüksek IK seviyeleri yirmi joule ve üzeri ağır darbelere dayanır. Bu enerji, belirli bir kütlenin belirli bir yükseklikten düşürülmesiyle elde edilir. Aşağıdaki tablo başlıca IK kodlarını ve karşılık gelen darbe enerjisini özetler.

Darbe testinin uygulanma noktaları

IK testinde darbe rastgele değil, motorun en hassas noktalarına uygulanır. Klemens kutusu kapağı, fan kapağı, bağlantı ayakları ve gövdenin geniş düz yüzeyleri öncelikli hedeftir; çünkü gerçek sahada bir çarpma çoğunlukla bu bölgelere gelir. Testin amacı, motorun en zayıf noktasının bile belirtilen darbe enerjisine dayanmasını doğrulamaktır. Bir noktanın bile çatlaması, motorun o IK seviyesini sağlamadığı anlamına gelir.

IP toz testi nasıl yapılır

Toz koruması, motorun toz dolu bir test kabinine konulmasıyla denetlenir. Kabinde ince talk benzeri bir toz dolaştırılır ve belirli bir süre boyunca motorun içine toz girip girmediği kontrol edilir. Toz geçirmez seviye için motorun içine hiç toz girmemesi, toz korumalı seviye içinse içeri giren tozun motorun çalışmasını engellemeyecek kadar az olması beklenir. Bu test, etiketteki ilk rakamın gerçek karşılığını doğrular.

IP su testi nasıl yapılır

Su koruması, seviyeye göre farklı testlerle denetlenir. Damlama seviyeleri için motor üzerine kontrollü damlatma yapılır; püskürtme seviyeleri için her yönden su sıkılır; tazyikli seviyeler için belirli debide ve basınçta su jeti uygulanır. En yüksek seviyelerde motor suya daldırılır ya da yüksek basınçlı sıcak su ile yıkanır. Her testin ardından motorun içine zarar verecek miktarda su girip girmediği kontrol edilir.

IK darbe testi nasıl yapılır

Mekanik darbe testinde, belirli kütle ve sertlikteki bir çekiç ya da düşen ağırlık motorun gövdesine kontrollü bir enerjiyle çarptırılır. Darbe enerjisi, IK koduna karşılık gelen joule değerine ayarlanır. Test sonrası gövdede çatlak, kırık ya da koruma seviyesini düşürecek bir hasar olup olmadığı incelenir. Motor darbeden sonra hem mekanik bütünlüğünü hem de IP korumasını korumalıdır.

Hangi ortamda hangi IP seviyesi

Doğru IP seçimi, motorun çalışacağı ortamla başlar. Temiz ve kuru bir iç mekan için orta seviye bir IP yeterliyken; tozlu, ıslak ya da yıkanan bir ortam yüksek IP gerektirir. Açık havada, yağmur altında ya da tazyikli yıkama yapılan yerlerde ikinci rakamın yüksek olması şarttır. Yanlış seçim, motorun içine sızan toz ve suyla erken arızaya yol açar. Koruma sınıfını doğru belirlemek için elektrik motoru IP koruma sınıfı seçimi yazısı ayrıntılı bir kılavuzdur.

Toz korumalı ile toz geçirmez farkı

İlk rakamın 5 ile 6 arasındaki fark sık karıştırılır ama önemlidir. Toz korumalı (5) seviyede içeri bir miktar toz girebilir, ancak bu toz motorun çalışmasını ve güvenliğini etkilemeyecek kadar azdır. Toz geçirmez (6) seviyede ise hiç toz girmez. Çok ince ve iletken tozun bulunduğu (metal talaşı, karbon tozu gibi) ortamlarda bu fark kritik olur; böyle yerlerde mutlaka tam toz geçirmez seviye seçilmelidir.

Yüksek su seviyelerinin ayrımı

İkinci rakamın yüksek değerleri arasındaki fark da uygulamayı doğrudan etkiler. Tazyikli su seviyesi (jet) bir motoru hortumla yıkamaya karşı korurken, daldırma seviyesi motorun belirli bir süre su altında kalmasına izin verir. Yüksek basınçlı sıcak yıkama seviyesi ise gıda ve içecek üretimi gibi günlük hijyenik yıkama yapılan ortamlar için tasarlanmıştır. Yıkama yöntemini bilmeden ikinci rakamı seçmek, yanlış korumaya yol açar.

Hangi ortamda hangi IK seviyesi

IK seçimi, motorun maruz kalacağı mekanik darbe riskine göre yapılır. Korunaklı bir kabinde çalışan motor düşük IK ile yetinebilirken; geçiş yollarında, taşıma araçlarının manevra yaptığı sahalarda ya da düşen malzeme riski olan yerlerde yüksek IK gerekir. Ağır darbe riski taşıyan dış saha uygulamalarında en yüksek IK seviyesi tercih edilmelidir. Yanlış IK seçimi, ilk ciddi çarpmada gövde hasarı ve koruma kaybı demektir.

Ek harfler ve özel durumlar

IP kodunun bazen iki rakamdan sonra ek bir harf taşıdığı görülür. Bu harfler özel durumları, örneğin belirli bir koşulda yapılan ek test ya da koruma niteliğini belirtir. Çoğu motor için iki rakam yeterli bilgi verir; ancak özel ortamlarda etiket üzerindeki tüm işaretleri okumak gerekir. Eksik okunan bir kod, motorun aslında uygun olmadığı bir ortamda kullanılmasına yol açabilir; bu yüzden etiketin tamamı dikkatle değerlendirilmelidir.

Etiketi doğru okumak

Bir motorun etiketinde IP ve IK kodları ayrı ayrı yer alır. IP kodunu görüp "bu motor sağlam" demek yetmez; çünkü IP darbeye dair hiçbir şey söylemez. Benzer biçimde yüksek IK, toz ve su korumasını garanti etmez. Doğru değerlendirme için her iki kodu birlikte okumak ve ortamın hem giriş hem darbe tehdidini ayrı ayrı değerlendirmek gerekir. Etiketteki bu iki kod, motorun çevresel dayanımının özetidir.

IP ve yalıtım sınıfı ilişkisi

Koruma sınıfı, motorun dış tehditlere dayanımını anlatır; yalıtım sınıfı ise sargının dayanabileceği sıcaklığı gösterir. İkisi farklı kavramlar olsa da birlikte motorun ömrünü belirler. Yüksek IP'li bir motor içine nem almadığı için sargısı daha uzun ömürlü olur; bu da yalıtımın korunmasına katkı sağlar. Konunun bütünü için elektrik motoru yalıtım sınıfı yazısı tamamlayıcı bir kaynaktır.

Soğutma ile koruma arasındaki denge

Yüksek IP seviyesi motoru daha kapalı hale getirir; bu da soğutmayı zorlaştırabilir. Tamamen kapalı bir motor, içeri toz ve su almazken ısısını dışarı atmakta daha çok çalışmak zorundadır. Bu yüzden çok yüksek IP gerektiren ortamlarda motorun soğutma tasarımı da buna göre yapılır. Doğru seçim, korumayı artırırken motorun aşırı ısınmasına izin vermemektir; bu denge tasarımın inceliğidir.

Conta, keçe ve kablo girişlerinin rolü

Bir motorun IP koruması yalnızca gövdesine değil, tüm sızdırmazlık noktalarına bağlıdır. Mil çıkışındaki keçe, klemens kutusunun contası ve kablo rakorları, korumanın gerçek zayıf halkalarıdır. Bu noktalardan biri bile gevşek ya da hasarlıysa, motorun etiketinde yazan IP değeri sahada karşılığını bulamaz. Bu yüzden montaj sırasında tüm sızdırmazlık elemanlarının doğru takılması, etiket değerini gerçeğe dönüştürür.

Zamanla koruma seviyesi düşer mi

Koruma sınıfı sabit bir değer gibi görünse de, zamanla zayıflayabilir. Keçeler aşınır, contalar sertleşip çatlar, kablo rakorları gevşer ve gövde darbelerle yıpranır. Bu nedenle özellikle zorlu ortamlarda motorun sızdırmazlık elemanları periyodik olarak kontrol edilmeli, bozulanlar yenilenmelidir. Bakımsız bir motorda IP65 etiketi, birkaç yıl sonra gerçekte çok daha düşük bir korumaya dönüşebilir.

Test koşullarının standartlığı

IP ve IK testlerinin değerli olmasının nedeni, kabul görmüş bir yöntem çerçevesine göre yapılmalarıdır. Toz boyutu, su debisi, basınç, darbe enerjisi ve uygulama süresi standart olarak tanımlanmıştır; bu sayede farklı motorların koruma değerleri adil biçimde karşılaştırılabilir. Standart bir yönteme dayanmayan bir koruma iddiası ölçülebilir değildir ve gerçek saha davranışını öngörmek için güvenilir bir temel sunmaz.

Koruma sınıfı ve montaj konumu

Bir motorun gerçek koruması, montaj konumundan da etkilenir. Dik monte edilen bir motorda su daha kolay birikebilir; mil yukarı bakıyorsa keçe yolu su altında kalabilir. Aynı motor, ortamın gerektirdiği koruma seviyesine sahip olsa bile yanlış konumda monte edilirse zayıf nokta yaratabilir. Bu yüzden koruma sınıfını seçerken motorun nasıl konumlanacağı da hesaba katılmalıdır.

Yanlış koruma seçiminin maliyeti

Gereğinden düşük koruma erken arıza demektir; gereğinden yüksek koruma ise gereksiz maliyet ve soğutma zorluğu getirir. Doğru denge, ortamın gerçek tehdidini sayısal olarak değerlendirip ona uygun IP ve IK seviyesini seçmektir. Tozlu bir ortama düşük IP'li motor koymak nasıl hata ise, temiz bir iç mekana en yüksek koruma sınıfını dayatmak da gereksiz bir harcamadır. Doğru seçim, hem güvenliği hem bütçeyi gözetir.

Koruma sınıfı ve enerji verimi

İlk bakışta ilgisiz görünse de, koruma sınıfı ile verim arasında dolaylı bir bağ vardır. İçeri toz ve nem almayan bir motor, soğutma kanalları temiz kaldığı ve sargı yalıtımı bozulmadığı için tasarım verimini daha uzun süre korur. Kirlenen ve nem alan bir motorda ise hem soğutma kötüleşir hem kayıplar artar. Bu açıdan doğru koruma seçimi, yalnızca dayanıklılığı değil uzun vadeli verimliliği de destekleyen bir karardır.

Endüstriyel uygulamalarda koruma

Ağır sanayi ortamları çoğu zaman hem toz, hem nem, hem de darbe riskini bir arada barındırır. Bu tür yerlerde motorun hem yüksek IP hem yüksek IK ile seçilmesi gerekir. Endüstriyel elektrik motorları yazısı, zorlu sanayi koşullarına uygun motor seçiminin diğer boyutlarını da ele alır ve koruma sınıfı kararını daha geniş bir çerçeveye oturtur.
