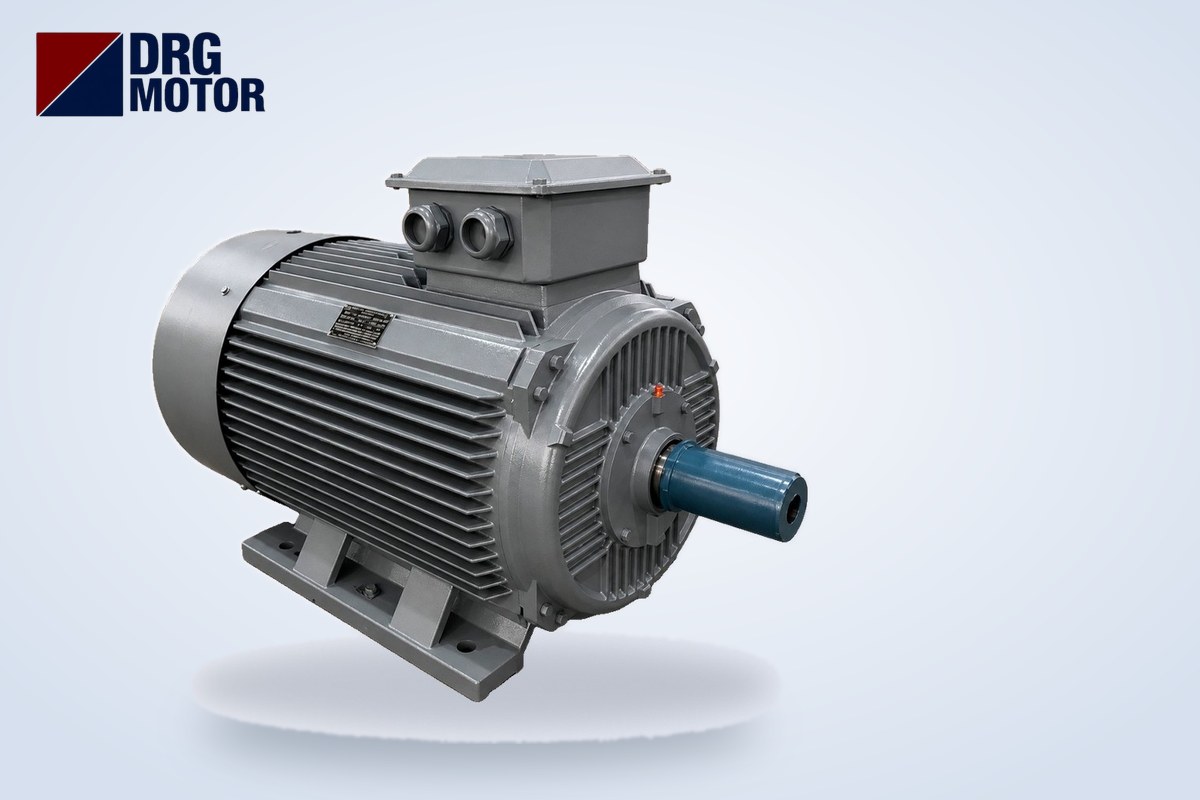

Combien d'ampères consomment les moteurs de 22 et 30 kW ? À savoir avant de réaliser l'armoire

Un moteur triphasé de 22 kW à 1500 tr/min consomme environ 41,8 A à pleine charge sous 380 V, et un moteur de 30 kW à 1500 tr/min environ 56,6 A. Sur un réseau 400 V, ces valeurs sont de 39,7 A et 53,8 A. En démarrage direct, le moteur de 22 kW absorbe environ 326,0 A et celui de 30 kW environ 413,2 A au moment du démarrage ; c'est pourquoi, à ces puissances, l'armoire est le plus souvent réalisée en étoile-triangle, avec démarreur progressif ou avec variateur.

À puissance égale, le courant varie avec la vitesse : à 22 kW, le modèle 3000 tr/min consomme 40,5 A et le modèle 1000 tr/min 44,8 A ; à 30 kW, le modèle 3000 tr/min consomme 54,9 A et le modèle 1000 tr/min 59,1 A. Réaliser l'armoire avant d'avoir choisi le moteur est donc risqué : le choix du contacteur, du relais thermique, du câble et du presse-étoupe dépend à la fois de la puissance et de la vitesse.

Les valeurs ci-dessous proviennent des données techniques des moteurs 22 et 30 kW en fonte de notre page Acheter un moteur électrique en ligne. En fin d'article, vous trouverez une liste de contrôle à cocher avant de réaliser l'armoire.

Tableau des courants des moteurs 22 et 30 kW : 3000, 1500 et 1000 tr/min

Les six modèles ont un bobinage 400/690 V et se couplent en triangle (Δ) sur un réseau 380–400 V. Id est le courant de démarrage en démarrage direct, calculé par In × (Id/In).

Le tableau donne trois enseignements pour l'armoire. D'abord, en passant de 22 à 30 kW, le courant monte de 41,8 A à 56,6 A (1500 tr/min) ; choisissez la section de câble et le calibre du contacteur en conséquence. Ensuite, à puissance égale, les modèles 1000 tr/min demandent le courant le plus élevé et la plus grande carcasse. Enfin, à 22 kW, l'entrée de câble est en M40 sur les modèles 3000 et 1500 tr/min, et en M50 sur le modèle 1000 tr/min et sur tous les modèles 30 kW.

Comment le courant nominal détermine-t-il le matériel de l'armoire ?

Le matériel de l'armoire se choisit d'après le courant de plaque du moteur, pas d'après ses kW. Pour le moteur 22 kW 1500 tr/min, c'est 41,8 A ; pour le moteur 30 kW 1500 tr/min, 56,6 A (380 V).

• Contacteur : son courant assigné en catégorie AC-3 ne doit pas être inférieur au In du moteur. En démarrage direct, un seul contacteur porte tout le courant de ligne.
• Relais thermique : sa plage de réglage doit inclure le courant de plaque, et il doit être réglé sur ce courant.
• Câble : la section dépend du In, mais aussi de la longueur de ligne, du mode de pose et de la température ambiante ; pour une valeur précise, utilisez le calculateur de section de câble moteur.
• Disjoncteur/fusible : il doit laisser passer le courant de démarrage sans déclencher et protéger contre les courts-circuits ; pour la logique de choix, voir l'outil sélection du relais thermique, du fusible et du contacteur.

Pour le détail du choix d'un contacteur, consultez notre article comment choisir un contacteur dans une armoire de moteur électrique ; ici, nous ne donnons que les valeurs de courant propres aux 22 et 30 kW.

Choix du mode de démarrage : direct, étoile-triangle, démarreur progressif ou variateur

La décision qui détermine vraiment le type d'armoire est le mode de démarrage, car le nombre de composants et les valeurs de courant en dépendent. Le tableau ci-dessous résume les valeurs de démarrage des six modèles.

Démarrage direct

C'est l'armoire la plus simple, mais un moteur 30 kW 1500 tr/min demande brièvement environ 272 kVA de puissance apparente au démarrage, soit 7,3 fois les 37,3 kVA du fonctionnement normal. Il ne convient pas avec une ligne faible, une alimentation par groupe électrogène ou une limite de courant de démarrage imposée par le distributeur.

Étoile-triangle

Ces moteurs à bobinage 400/690 V conviennent au démarrage étoile-triangle. À l'étape étoile, le courant de ligne tombe au tiers de celui du démarrage direct (≈ 137,7 A pour 30 kW 1500 tr/min), mais le couple de démarrage tombe lui aussi au tiers : environ 129,5 Nm au lieu de 388,4 Nm. Sur une machine qui démarre en charge, ce couple peut être insuffisant. L'armoire comporte trois contacteurs (ligne, triangle, étoile) et un relais temporisé ; les contacteurs de ligne et de triangle portent le courant de branche, soit In/√3 (≈ 32,7 A pour 30 kW 1500 tr/min). Pour la temporisation et le schéma, utilisez notre outil de démarrage étoile-triangle.

Démarreur progressif

Il fait monter la tension en rampe et limite le courant. Dans les applications à un seul moteur et à faible couple résistant (pompes, ventilateurs), il réduit l'encombrement de l'armoire. Si la limite de courant est réglée trop bas, le moteur n'atteint pas sa vitesse.

Variateur de fréquence

Il maintient le courant de démarrage autour du courant nominal et permet de régler la vitesse. Un variateur se choisit d'après le courant du moteur, pas d'après ses kW : son courant de sortie nominal ne doit pas être inférieur à 41,8 A pour le moteur 22 kW 1500 tr/min et à 56,6 A pour 30 kW (380 V).

Boîte à bornes : couplage Δ et câblage à six fils

Les moteurs DRG de ces puissances sont marqués 400/690 V. Cela a deux conséquences directes pour l'armoire :

• Démarrage direct, démarreur progressif ou variateur : les barrettes de la boîte à bornes sont posées en triangle (Δ) ; trois phases et un conducteur de protection vont de l'armoire au moteur.
• Étoile-triangle : les barrettes sont retirées ; les six extrémités (U1, V1, W1, U2, V2, W2) sont ramenées à l'armoire. Il faut alors deux câbles de puissance séparés ou un câble multiconducteur, chaque câble étant dimensionné pour la branche d'enroulement qui porte le courant.

Erreur fréquente : coupler en étoile un moteur 400/690 V sur un réseau 380 V. Le moteur fonctionne sous tension réduite, la vitesse chute en charge et le courant augmente. Vérifiez toujours la position des barrettes en triangle avant la mise sous tension.

Entrée de câble : M40 ou M50 ?

La taille du presse-étoupe dépend de la carcasse et influe sur le plan de câblage côté armoire :

• Carcasse 180 (DRG-180M-2, DRG-180L-4) : 2 × M40×1,5
• Carcasses 200 et 225 (DRG-200L2-6, DRG-200L1-2, DRG-200L-4, DRG-225M-6) : 2 × M50×1,5

Si deux câbles sont utilisés dans une armoire étoile-triangle, tenez compte du fait que les deux entrées seront occupées. Avant de commander, vérifiez que le diamètre extérieur du câble entre dans la plage d'étanchéité du presse-étoupe ; vouloir faire passer un gros câble unique dans une entrée M40 est un problème courant sur chantier.

kVA pour dimensionner le groupe électrogène et le transformateur

Les kW du moteur ne suffisent pas pour choisir un groupe électrogène ou un transformateur ; il faut la puissance apparente absorbée sur le réseau (kVA) et la valeur de pointe au démarrage. Calcul : S = √3 × U × I.

• 22 kW 1500 tr/min : √3 × 0,38 kV × 41,8 A ≈ 27,5 kVA en marche ; ≈ 215 kVA en démarrage direct.
• 30 kW 1500 tr/min : √3 × 0,38 kV × 56,6 A ≈ 37,3 kVA en marche ; ≈ 272 kVA en démarrage direct.

La puissance active absorbée sur le réseau se calcule par √3 × U × I × cos φ : pour le moteur 30 kW 1500 tr/min, √3 × 0,38 × 56,6 × 0,86 ≈ 32,04 kW. Les 30 kW de la plaque sont la puissance à l'arbre ; la différence correspond aux pertes du moteur.

Liste de contrôle avant de réaliser l'armoire

• Le modèle et la vitesse du moteur sont-ils définitifs ? À kW égal, le modèle 1000 tr/min demande plus de courant.
• La tension du réseau a-t-elle été mesurée (380 V / 400 V) ? Le courant et le réglage du thermique en dépendent.
• Le mode de démarrage est-il choisi ; la charge démarre-t-elle pleine (concasseur, convoyeur chargé, malaxeur) ?
• Le courant AC-3 du contacteur et la plage du relais thermique couvrent-ils le courant de ligne (démarrage direct) ou le courant de branche (étoile-triangle), selon le mode choisi ?
• Le disjoncteur/fusible est-il choisi pour ne pas déclencher au démarrage tout en protégeant contre les courts-circuits ?
• La section de câble est-elle calculée selon la longueur et la pose ; le câblage à six fils est-il prévu pour l'étoile-triangle ?
• La taille du presse-étoupe (M40 ou M50) et le diamètre extérieur du câble sont-ils compatibles ?
• Les barrettes sont-elles dans la bonne position (Δ) ou retirées pour l'étoile-triangle ?
• En cas de variateur, son courant de sortie nominal n'est-il pas inférieur au courant de plaque du moteur ?
• Avec un groupe électrogène, les kVA de démarrage peuvent-ils être fournis ?

Moteurs de cette puissance

Les modèles 22 et 30 kW en fonte de notre boutique :

• DRG-180M-2 – 22 kW – 3000 tr/min – 180M fonte
• DRG-180L-4 – 22 kW – 1500 tr/min – 180L fonte
• DRG-200L2-6 – 22 kW – 1000 tr/min – 200L fonte
• DRG-200L1-2 – 30 kW – 3000 tr/min – 200L fonte
• DRG-200L-4 – 30 kW – 1500 tr/min – 200L fonte
• DRG-225M-6 – 30 kW – 1000 tr/min – 225M fonte

Cliquez pour voir les prix actuels et commander ces moteursVOIR LES PRIX →

Pour les autres puissances et vitesses, consultez les 120 modèles de notre boutique en ligne et comparez les courants de différentes puissances sur notre page tableau des courants moteur.

Questions fréquentes

Combien d'ampères consomme un moteur de 22 kW ?

À 380 V et à pleine charge, le modèle 3000 tr/min consomme 40,5 A, le modèle 1500 tr/min 41,8 A et le modèle 1000 tr/min 44,8 A. À 400 V, les valeurs sont respectivement 38,5 A, 39,7 A et 42,5 A.

Combien d'ampères consomme un moteur de 30 kW ?

À 380 V et à pleine charge, le modèle 3000 tr/min consomme 54,9 A, le modèle 1500 tr/min 56,6 A et le modèle 1000 tr/min 59,1 A. À 400 V, les valeurs sont respectivement 52,1 A, 53,8 A et 56,2 A.

Sur quelle valeur régler le thermique d'un moteur de 30 kW en étoile-triangle ?

Dans les armoires étoile-triangle, le relais thermique est généralement placé dans la branche des enroulements et réglé sur le courant de branche, soit In/√3 : pour le moteur 30 kW 1500 tr/min, ≈ 32,7 A à 380 V et ≈ 31,1 A à 400 V. S'il est placé sur la ligne principale, le réglage est le courant de plaque, 56,6 A (380 V).

Peut-on démarrer un moteur de 22 kW en direct ?

Techniquement oui ; le moteur le permet. Mais comme le modèle 1500 tr/min absorbe ≈ 326,0 A et ≈ 215 kVA au démarrage, la ligne, le transformateur ou le groupe électrogène doivent pouvoir le supporter, et les conditions de raccordement du distributeur doivent l'autoriser. Sinon, on préfère l'étoile-triangle, le démarreur progressif ou le variateur.
