La classe IE3 définit le niveau de rendement « Premium » de la norme IEC 60034-30-1 et se présente comme le seuil minimal appelé à remplacer les moteurs à faible rendement dans de nombreuses plages de puissance. La série IE3 de DRG Motor étend ce seuil, sous un même cadre de conception, à un large éventail de kW et de vitesses ; ainsi, des entraînements aussi différents que la pompe, le convoyeur, le ventilateur ou le compresseur sont tous traités avec la même logique mécanique. Cet article détaille les bases techniques de la série, sa logique de choix et les bénéfices concrets qu'elle apporte à l'exploitation.

Ce que signifie la classe de rendement IE3

La norme IEC 60034-30-1 classe le rendement des moteurs asynchrones à vitesse fixe de IE1 à IE5. IE3 travaille avec des pertes nettement plus faibles que IE2 et produit la même puissance sur l'arbre en prélevant moins de puissance sur le réseau. L'écart provient de la réduction des pertes électriques et magnétiques du moteur : bobinages à section de cuivre plus généreuse, paquets de tôles au silicium à faibles pertes et entrefer optimisé. Au final, le courant appelé et l'échauffement du moteur baissent, ce qui se répercute favorablement sur la facture d'énergie comme sur la durée de vie de l'isolation.

Quelles puissances et quelles vitesses la série couvre-t-elle ?

La série DRG IE3 s'étend de 0,55 kW à 355 kW et propose des options à 2, 4 et 6 pôles. Sur un réseau 400 V / 50 Hz, les vitesses de synchronisme dépendent du nombre de pôles :

  • 2 pôles — 3000 tr/min de vitesse de synchronisme ; applications de pompes et de compresseurs à vitesse élevée
  • 4 pôles — 1500 tr/min de vitesse de synchronisme ; la bande d'entraînement industrielle la plus répandue
  • 6 pôles — 1000 tr/min de vitesse de synchronisme ; convoyeurs, mélangeurs, charges exigeant une faible vitesse

La vitesse réelle de l'arbre est, par nature du rotor à cage d'écureuil, un peu inférieure à la vitesse de synchronisme ; cet écart est appelé glissement (slip) et grandit légèrement quand la charge augmente. À pleine charge, le glissement typique reste de l'ordre de quelques %, si bien qu'un moteur à 4 pôles tourne en pratique aux environs de 1450–1470 tr/min.

Une plateforme mécanique commune

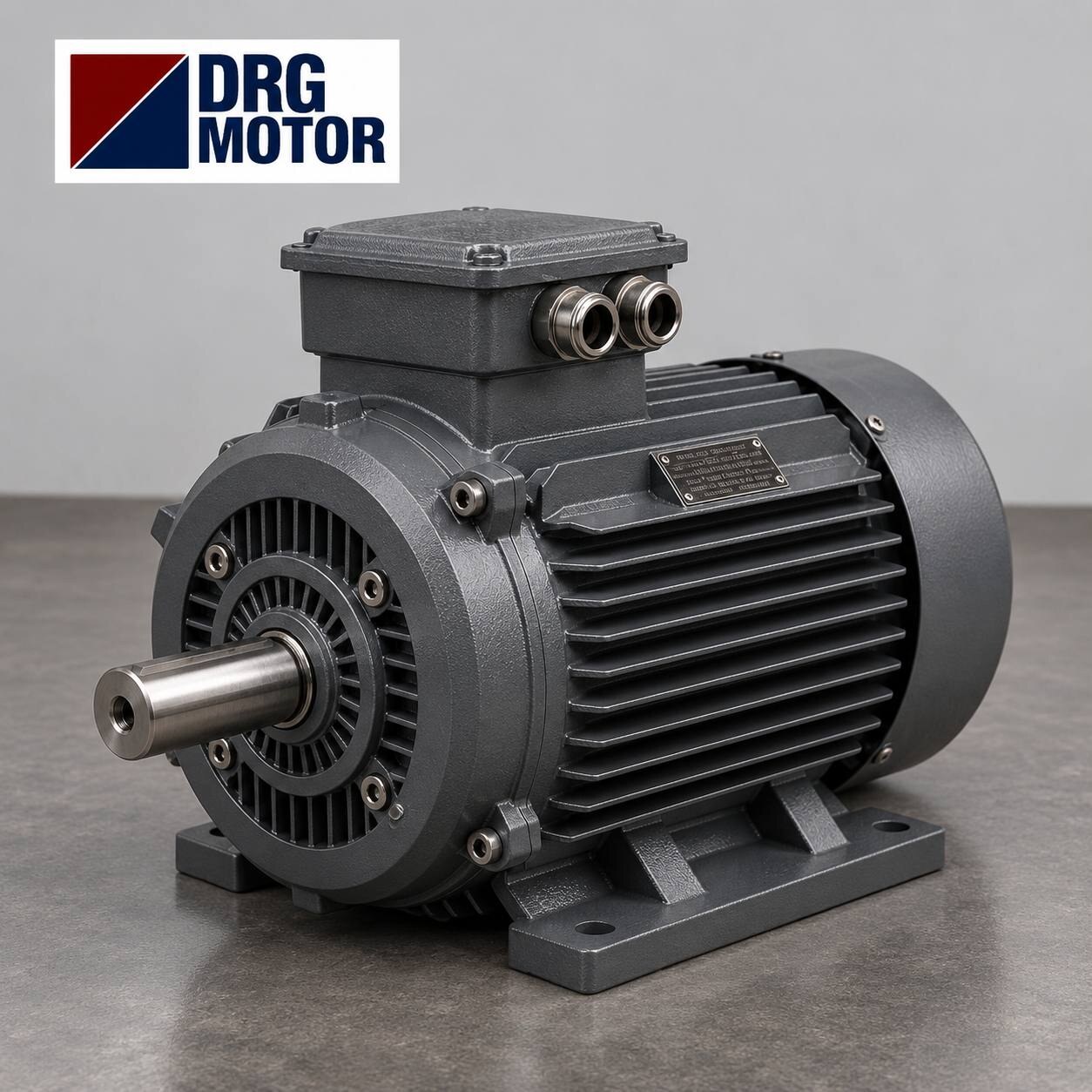

Tous les modèles de la série partagent un carter en fonte, une protection IP55 et une isolation de classe F. Le carter en fonte offre, par rapport à l'aluminium, une rigidité mécanique supérieure et une meilleure diffusion de la chaleur ; cela signifie une longue durée de vie sous les vibrations de l'industrie lourde. La protection IP55 assure une enveloppe contre la poussière et les projections d'eau basse pression venant de toutes les directions ; elle couvre un large éventail d'ambiances, des fonderies poussiéreuses aux stations de pompage humides.

Comme la boîte à bornes et les interfaces de raccordement sont aux cotes IEC standard, un échange direct avec un moteur existant est possible. La plateforme commune simplifie la compatibilité des pièces de rechange et allège le stock d'entretien ; la répétition du même type de roulement, de ventilateur et de bornier sur différentes puissances réduit la variété de pièces que l'exploitation doit conserver.

Types de fixation : B3, B5, B14

La manière dont le moteur sera monté sur la machine est déterminée par le type de fixation. Un mauvais choix engendre une incompatibilité sur le terrain et un coût d'adaptateur inutile :

  • Dans le type B3, le moteur est posé sur une embase par les pattes de son carter et il est généralement privilégié dans les entraînements utilisant une transmission poulie-courroie
  • Dans le type B5, la grande bride en bout d'arbre verrouille axialement le moteur sur le carter de la machine réceptrice ; ce type est répandu dans les montages de pompes qui ne nécessitent pas d'accouplement intermédiaire
  • Dans le type B14, une bride de petit diamètre à trous taraudés se visse directement sur la surface d'équipements compacts disposant d'un espace limité

La série DRG IE3 est structurée pour couvrir ces trois formes de base ; au besoin, des carters combinés comportant à la fois des pattes et une bride peuvent également être fournis.

La répercussion du rendement sur l'exploitation

La classe IE3 produit la même puissance sur l'arbre avec des pertes plus faibles. Sur les entraînements de pompes, de ventilateurs et de convoyeurs fonctionnant de longues heures par jour, cet écart se transforme en une économie concrète sur la consommation annuelle d'énergie. Un exemple simple rend la différence visible : sur un moteur de 30 kW, un gain de quelques points de rendement représente, sur un système fonctionnant des milliers d'heures par an, une récupération d'énergie de l'ordre du mégawattheure. Le gain est le plus net sur les systèmes en régime continu S1, c'est-à-dire travaillant à pleine charge sans interruption, car l'économie se multiplie directement par les heures de fonctionnement.

Service continu S1 et comportement thermique

Le régime de fonctionnement S1 décrit le cas où le moteur travaille sans interruption assez longtemps pour que la charge reste constante et que la température du bobinage atteigne l'équilibre. Les faibles pertes des moteurs IE3 permettent au bobinage de se stabiliser à une température plus basse en régime S1. Combinée à la température limite de 155 °C de l'isolation de classe F, cette propriété fait que ces moteurs travaillent avec une large marge de sécurité thermique, même à température ambiante élevée ou sous charge lourde continue. Un bobinage qui travaille plus frais réduit à la fois le risque de panne et la fréquence d'entretien.

Comportement au démarrage et compatibilité avec les variateurs

Un autre aspect pratique du rotor à cage d'écureuil est qu'il appelle un courant de démarrage élevé lorsqu'il est raccordé directement au réseau ; ce courant peut atteindre plusieurs fois la valeur nominale. Aux fortes puissances, recourir au démarrage étoile-triangle, à un démarreur progressif (soft starter) ou à un variateur de fréquence pour adoucir ce saut soulage le réseau et réduit les chocs mécaniques. La série IE3 dispose d'une conception de bobinage adaptée au démarrage direct comme à l'entraînement à vitesse variable par variateur de fréquence. Lorsqu'elle est entraînée par un variateur de fréquence, la puissance appelée diminue rapidement dès que la vitesse est légèrement réduite sur des charges à couple cubique comme les pompes et les ventilateurs ; cela rend l'avantage de rendement de la série encore plus visible en exploitation. Le contenu moteurs AC asynchrones, qui traite plus en profondeur le principe de fonctionnement des moteurs asynchrones, est un bon point de départ pour clarifier le choix du variateur.

Entretien, durée de vie et coût d'exploitation

La faible charge thermique des moteurs IE3 se manifeste surtout sur la durée de vie de la graisse des roulements et sur l'isolation du bobinage. Sur un moteur qui travaille plus frais, les intervalles de graissage s'allongent, le vieillissement de l'isolation ralentit et la durée de service totale augmente. Lors de l'entretien périodique, la priorité porte sur quelques points essentiels :

  • Surveiller régulièrement le bruit et les vibrations des roulements, détecter l'usure précoce avant qu'elle ne se transforme en panne
  • Nettoyer les fibres et la poussière de fonderie accumulées à l'entrée d'air du capot de ventilation afin de ne pas empêcher le moteur de respirer
  • Contrôler à intervalles réguliers le couple de serrage des vis aux bornes de raccordement ; une borne desserrée ouvre la voie à un échauffement local comme à un déséquilibre de phase
  • Vérifier l'alignement et l'état de l'accouplement afin de limiter les efforts latéraux appliqués à l'arbre

Le prix d'achat est un petit poste à côté de l'énergie qu'un moteur dépense pendant sa durée de vie ; c'est pourquoi le rendement est déterminant dans le coût total de possession. Les faibles pertes offertes par la classe IE3 font récupérer rapidement l'écart de prix initial sur les entraînements très sollicités.

Pour quels secteurs est-elle adaptée ?

Grâce à sa large bande de puissance et de vitesse, la série DRG IE3 ne se limite pas à une seule application. Elle trouve sa réponse avec différents modèles sur les entraînements de pompes immergées et centrifuges des stations d'eau et d'eaux usées, sur les convoyeurs et les mélangeurs des lignes agroalimentaires et de boissons, sur les ventilateurs et les systèmes de ventilation des usines textiles, sur les entraînements de concasseurs et de broyeurs des cimenteries et des sites miniers. Grâce à la plateforme commune, une installation peut standardiser un grand nombre de machines différentes avec une seule famille de moteurs ; cela simplifie le travail de l'équipe de maintenance et rend la gestion des pièces de rechange prévisible.

Choisir le bon modèle dans la série

Le bon modèle se choisit en précisant, selon l'application, la puissance nécessaire sur l'arbre, la bande de vitesse souhaitée et le type de fixation mécanique. Sur les systèmes à débit variable comme les pompes et les ventilateurs, l'entraînement du moteur par un variateur de fréquence accroît encore l'économie d'énergie ; dans ce cas, la vitesse est réglée selon la demande réelle de la charge. Pour comparer en détail les différences entre les classes de rendement, vous pouvez consulter le contenu technique de la page moteurs électriques IE3.

Le processus d'approvisionnement avec DRG

DRG Motor achemine la série IE3 vers les entreprises de toute la Türkiye avec son réseau d'approvisionnement basé à İzmir. En évaluant le profil de charge et les conditions de montage de votre installation, nous vous aidons à déterminer quelle puissance, quel nombre de pôles et quel type de fixation de la série vous conviennent. La fourniture rapide sur stock, le choix du modèle adapté et l'assistance technique après-vente nous permettent de construire le processus d'approvisionnement selon le besoin réel du terrain. Pour la gamme de produits détaillée et les options à jour, vous pouvez nous contacter via DRG Motor.
