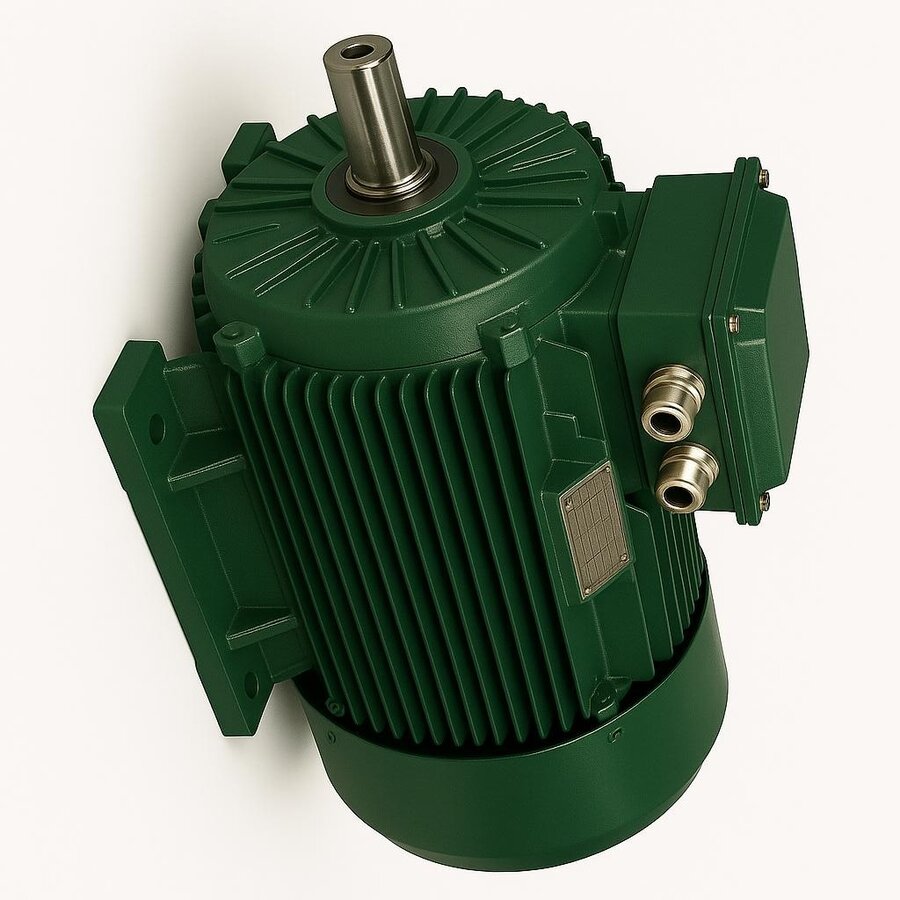

IE3 sınıfı, IEC 60034-30-1 standardının "Premium" verim seviyesini tanımlar ve birçok güç aralığında düşük verimli motorların yerini alacak asgari eşik olarak öne çıkar. DRG Motor IE3 serisi, bu eşiği tek bir tasarım çatısı altında geniş bir kW ve devir yelpazesine yayar; böylece pompadan konveyöre, fandan kompresöre kadar farklı tahriklerin tamamı aynı mekanik mantıkla karşılanır. Bu yazıda serinin teknik temelleri, seçim mantığı ve işletmeye sağladığı somut getiriler ayrıntılandırılır.

IE3 Verim Sınıfının Anlamı

IEC 60034-30-1, sabit hızlı asenkron motorların verimini IE1'den IE5'e kadar derecelendirir. IE3, IE2'ye göre belirgin biçimde düşük kayıplı çalışır ve aynı mil gücünü daha az şebeke gücü çekerek üretir. Fark, motorun emrettiği elektriksel ve manyetik kayıpların azaltılmasından doğar: daha geniş bakır kesitli sargılar, düşük kayıplı silisli sac paketleri ve optimize edilmiş hava aralığı. Sonuçta motorun çektiği akım ve ısınma düşer; bu da hem enerji faturasına hem de yalıtım ömrüne olumlu yansır.

Seri Hangi Güç ve Devirleri Kapsar?

DRG IE3 serisi 0,55 kW'tan 355 kW'a kadar uzanır ve 2, 4, 6 kutuplu seçenekler sunar. 400V / 50Hz şebekede senkron hızlar kutup sayısına bağlıdır:

  • 2 kutup — 3000 d/d senkron hız; yüksek devirli pompa ve kompresör uygulamaları
  • 4 kutup — 1500 d/d senkron hız; en yaygın endüstriyel tahrik bandı
  • 6 kutup — 1000 d/d senkron hız; konveyör, karıştırıcı, düşük devir isteyen yükler

Gerçek mil hızı, sincap kafesli rotorun doğası gereği senkron hızın bir miktar altındadır; bu farka kayma (slip) denir ve yük arttıkça hafifçe büyür. Tam yükte tipik kayma yüzde birkaç mertebesinde kalır, dolayısıyla 4 kutuplu bir motor pratikte yaklaşık 1450–1470 d/d civarında döner.

Ortak Mekanik Platform

Serinin tüm modelleri pik döküm gövde, IP55 koruma ve F sınıfı yalıtım paylaşır. Pik döküm gövde, alüminyuma kıyasla daha yüksek mekanik rijitlik ve daha iyi ısı yayılımı sunar; bu da ağır sanayi titreşimleri altında uzun ömür anlamına gelir. IP55 koruma, her yönden gelen toz ve düşük basınçlı su püskürmesine karşı muhafaza sağlar; tozlu döküm tesislerinden nemli pompa istasyonlarına kadar geniş bir ortam yelpazesini kapsar.

Klemens kutusu ve bağlantı arayüzleri standart IEC ölçülerinde olduğundan, mevcut bir motorla bire bir yer değişimi mümkündür. Ortak platform yedek parça uyumunu basitleştirir ve bakım stoğunu sadeleştirir; aynı rulman, fan ve klemens tipinin farklı güçlerde tekrar etmesi, işletmenin tutması gereken parça çeşidini azaltır.

Bağlantı Tipleri: B3, B5, B14

Motorun makineye nasıl monte edileceği bağlantı tipiyle belirlenir. Yanlış seçim, sahada uyumsuzluk ve gereksiz adaptör maliyeti doğurur:

  • B3 tipinde motor, gövdesindeki ayaklar üzerinden bir temele oturtulur ve genellikle kasnak-kayış aktarımı kullanan tahriklerde tercih edilir
  • B5 tipinde mil ucundaki büyük flanş, motoru karşı makinenin gövdesine eksenel olarak kenetler; ara kaplin gerektirmeyen pompa montajlarında yaygındır
  • B14 tipinde ise dişli deliklere sahip küçük çaplı bir flanş, sınırlı alana sahip kompakt ekipmanların yüzeyine doğrudan vidalanır

DRG IE3 serisi bu üç temel formu kapsayacak şekilde yapılandırılır; gerektiğinde ayak ve flanşın birlikte bulunduğu kombine gövdeler de tedarik edilebilir.

Verimin İşletmeye Yansıması

IE3 sınıfı, aynı mil gücünü daha düşük kayıpla üretir. Günde uzun saat çalışan pompa, fan ve konveyör tahriklerinde bu fark, yıllık enerji tüketiminde somut bir tasarrufa dönüşür. Basit bir örnek üzerinden bakmak farkı görünür kılar: 30 kW'lık bir motorda verimin birkaç puan artması, yılda binlerce saat çalışan bir sistemde megavatsaat mertebesinde enerji geri kazanımı demektir. Sürekli S1 rejimli, yani kesintisiz tam yük altında çalışan sistemlerde kazanç en belirgin haldedir; çünkü tasarruf çalışma saatiyle doğrudan çarpılır.

S1 Sürekli Çalışma ve Termal Davranış

S1 çalışma rejimi, motorun yükü sabit kalacak ve sargı sıcaklığı dengeye oturacak kadar uzun süre kesintisiz çalıştığı durumu tanımlar. IE3 motorların düşük kayıpları, S1 rejiminde sargının daha düşük sıcaklıkta dengelenmesini sağlar. F sınıfı yalıtımın 155 °C'lik sınır sıcaklığı ile birleşince, bu motorlar yüksek ortam sıcaklığı ya da sürekli ağır yük altında dahi geniş bir termal güvenlik payıyla çalışır. Daha serin çalışan sargı, hem arıza riskini hem de bakım sıklığını düşürür.

Yol Alma Davranışı ve Sürücü Uyumu

Sincap kafesli rotorun bir başka pratik yönü, doğrudan şebekeye bağlandığında yüksek bir yol alma akımı çekmesidir; bu akım nominal değerin birkaç katına ulaşabilir. Büyük güçlerde bu sıçramayı yumuşatmak için yıldız-üçgen yol verme, yumuşak yol verici (soft starter) ya da frekans çevirici kullanmak şebekeyi rahatlatır ve mekanik şokları azaltır. IE3 serisi, hem doğrudan yol vermeye hem de frekans çeviriciyle değişken hız sürüşüne uygun sargı tasarımına sahiptir. Bir VFD ile sürüldüğünde pompa ve fan gibi kübik tork karakterli yüklerde devir bir miktar düşürüldüğünde çekilen güç hızla azalır; bu da serinin verim avantajını işletmede daha da görünür kılar. Asenkron motorların çalışma prensibini daha derinlemesine ele alan asenkron AC motorlar içeriği, sürücü seçimini netleştirmek için iyi bir başlangıçtır.

Bakım, Ömür ve İşletme Maliyeti

IE3 motorların düşük termal yükü, en çok rulman gres ömrü ve sargı yalıtımı üzerinde kendini gösterir. Daha serin çalışan bir motorda yağlama aralıkları uzar, yalıtımın yaşlanması yavaşlar ve toplam servis ömrü artar. Periyodik bakımda öncelik birkaç temel noktadadır:

  • Rulman sesini ve titreşimini düzenli izlemek, erken aşınmayı arızaya dönüşmeden yakalamak
  • Pervane muhafazasının hava giriş ağzında biriken pamuk ve döküm tozunu temizleyerek motorun nefes almasını engellememek
  • Bağlantı uçlarındaki vida momentini belirli aralıklarla denetlemek; gevşemiş bir terminal hem yerel kızdırmaya hem de faz dengesizliğine kapı aralar
  • Hizalama ve kaplin durumunu gözden geçirip mile binen yan kuvvetleri sınırlamak

Satın alma fiyatı, bir motorun ömrü boyunca harcadığı enerjinin yanında küçük bir kalemdir; bu nedenle toplam sahip olma maliyetinde belirleyici olan verimdir. IE3 sınıfının sağladığı düşük kayıp, çok çalışan tahriklerde başlangıçtaki fiyat farkını kısa sürede geri kazandırır.

Hangi Sektörler İçin Uygun?

Geniş güç ve devir bandı sayesinde DRG IE3 serisi tek bir uygulamaya bağlı kalmaz. Su ve atıksu istasyonlarındaki dalgıç ve santrifüj pompa tahriklerinde, gıda ve içecek hatlarındaki konveyör ve karıştırıcılarda, tekstil tesislerindeki fan ve havalandırma sistemlerinde, çimento ve maden sahalarındaki kırıcı ve değirmen tahriklerinde aynı seri farklı modellerle karşılık bulur. Ortak platform sayesinde bir tesis, çok sayıda farklı makinesini tek bir motor ailesiyle standartlaştırabilir; bu da hem bakım ekibinin işini sadeleştirir hem de yedek parça yönetimini öngörülebilir kılar.

Seriden Doğru Modeli Seçmek

Doğru model, gerekli mil gücünün, istenen devir bandının ve mekanik bağlantı tipinin uygulamaya göre netleştirilmesiyle seçilir. Pompa ve fan gibi değişken debili sistemlerde, motorun bir frekans çeviriciyle sürülmesi enerji tasarrufunu daha da büyütür; bu durumda devir, yükün gerçek talebine göre ayarlanır. Verim sınıfları arasındaki farkları ayrıntılı karşılaştırmak için IE3 elektrik motorları sayfasındaki teknik içeriği inceleyebilirsiniz.

DRG ile Tedarik Süreci

DRG Motor, IE3 serisini İzmir merkezli tedarik ağıyla Türkiye genelindeki işletmelere ulaştırır. Tesisinizin yük profilini ve montaj koşullarını değerlendirerek serinin hangi gücün, hangi kutup sayısının ve hangi bağlantı tipinin uygun olduğunu belirlemenize yardımcı oluruz. Stoktan hızlı temin, uygun model seçimi ve satış sonrası teknik destek, tedarik sürecini sahanın gerçek ihtiyacına göre kurgulamamızı sağlar. Detaylı ürün gamı ve güncel seçenekler için DRG Motor üzerinden bizimle iletişime geçebilirsiniz.
