Choix du moteur électrique pour machines de nettoyage et de criblage des céréales

Les machines de nettoyage et de criblage des céréales n’ont pas un seul gros moteur mais plusieurs petits moteurs, un par fonction : un moteur 4 pôles qui agite le tamiseur excentrique, un moteur de ventilateur d’aspiration qui évacue la poussière et un moteur de trieur alvéolaire à rotation lente. Dans les installations, ces moteurs se situent le plus souvent entre 0,75 et 4 kW ; la valeur exacte est celle de la plaque de la machine. Exemple : pour un tamiseur excentrique, le DRG-90L-4 de 1,5 kW tourne à 1445 tr/min et absorbe 3,3 A sous 400 V ; pour un ventilateur d’aspiration de 2,2 kW, le DRG-90L-2 tourne à 2895 tr/min et absorbe 4,35 A.

La puissance varie avec la taille de la machine, le nombre de pôles avec la fonction : le tamiseur et le trieur se déplacent lentement, le ventilateur vite. Cet article explique comment calculer le moteur de chaque fonction, dans quel ordre démarrer les moteurs de la ligne et à quoi veiller face à la poussière. Tous les modèles de petite puissance se trouvent parmi les 120 modèles de notre boutique en ligne grâce aux filtres carcasse et vitesse. Le câblage de l’armoire et le circuit de verrouillage doivent être réalisés par un électricien qualifié.

Quel moteur pour quelle machine sur une ligne de criblage ?

Voici les quatre moteurs types d’une ligne de pré-nettoyage et de criblage. On peut les trouver tous les quatre dans la même installation ; chacun a son nombre de pôles et son mode d’entraînement.

Première règle au remplacement : conserver le nombre de pôles et la forme de montage (B3 à pattes ou à bride) de l’ancien moteur. Remplacer le moteur d’un tamiseur par un 2 pôles double la vitesse d’oscillation si la poulie reste la même, et le produit est rejeté avant d’avoir traversé la toile.

Moteur de tamiseur excentrique : vitesse d’oscillation et rapport de poulies

Dans les tamiseurs excentriques (oscillants), le moteur entraîne par courroie un arbre excentrique et la caisse oscille à la vitesse de cet arbre. La vitesse d’oscillation est une donnée du constructeur ; supposons 400 tr/min. Moteur DRG-90L-4, vitesse nominale 1445 tr/min :

• Rapport : 1445 / 400 ≈ 3,61
• Avec une poulie moteur de 90 mm, poulie de l’excentrique : 90 × 3,61 ≈ 325 mm
• Modifier le diamètre de poulie change directement la vitesse d’oscillation : débit et finesse de séparation changent, on conserve donc l’ancienne poulie au remplacement.

Pour calculer avec vos propres diamètres, utilisez le calculateur poulie-courroie. Un tamiseur excentrique peine dans les premières secondes car il met en mouvement une masse au repos ; le DRG-90L-4 a un rapport de couple de démarrage Cd/Cn = 2,3 et le démarrage direct suffit à cette petite puissance. Les moteurs DRG de 3 kW et moins sont bobinés en 230/400 V et se couplent en étoile sur un réseau 400 V.

Les cribles vibrants n’ont pas de poulie : deux moteurs vibrants fixés sur le corps du crible tournent en sens inverse et produisent directement la vibration. Ces moteurs forment une famille à part ; voir notre page moteurs vibrants pour le choix.

Moteur de ventilateur d’aspiration : exemple de calcul P = Q·Δp/η

L’aspiration sépare enveloppes, balles et poussières du grain par un courant d’air ; le moteur du ventilateur peut être le plus gros consommateur de la ligne. Hypothèses (les vraies valeurs viennent de la courbe du ventilateur) :

• Débit d’air : 3600 m³/h = 1,0 m³/s
• Perte de charge du réseau (gaine + cyclone/filtre) : 1200 Pa
• Coefficient du ventilateur η : 0,65 (hypothèse)
• Puissance à l’arbre : P = 1,0 × 1200 / 0,65 ≈ 1,85 kW
• Marge de 15 % pour la perte qui augmente quand le filtre s’encrasse : 1,85 × 1,15 ≈ 2,1 kW → standard 2,2 kW

Pour un ventilateur en accouplement direct, le DRG-90L-2 2 pôles (2895 tr/min, 4,35 A) convient ; pour un ventilateur à courroie ou plus lent, le DRG-100L1-4 4 pôles (1450 tr/min, 4,52 A). La puissance d’un ventilateur varie avec le cube de la vitesse : faire tourner le même ventilateur plus vite augmente fortement la puissance, recalculez donc le moteur avant d’agrandir la poulie du ventilateur. Vous pouvez utiliser le calculateur de puissance pompe et ventilateur avec vos propres valeurs.

Le courant du moteur de ventilateur varie avec la position du registre : il est maximal registre grand ouvert et filtre propre. Réglez le relais thermique sur le courant de plaque, pas sur le courant lu dans cette situation.

Moteur de trieur alvéolaire : vitesse critique et réducteur

Le trieur alvéolaire sépare les grains cassés et ronds en les emportant dans ses alvéoles. La vitesse du cylindre reste sous la vitesse critique pour que les grains ne se plaquent pas à la paroi par la force centrifuge : n_c ≈ 42,3 / √D. Exemple avec un cylindre de 0,6 m :

• Vitesse critique : 42,3 / √0,6 ≈ 54,6 tr/min
• Vitesse de travail (environ 70 % de la critique, hypothèse) : 38 tr/min
• Moteur DRG-802-4, 1420 tr/min → rapport de réduction 1420 / 38 ≈ 37,4
• Couple sur l’arbre du cylindre : T = 9550 × 0,75 / 38 ≈ 188,5 Nm
• Vérification : couple nominal catalogue 5,04 Nm × 37,4 ≈ 188,3 Nm (pertes du réducteur exclues), cohérent.

Contrôlez la vitesse et le couple de sortie avec le calculateur de sortie de réducteur. Le moteur du trieur est généralement monté à bride sur le réducteur ; au remplacement, comparez le type de bride (B5 ou B14) et la cote d’arbre D×E (19 × 40 mm sur le DRG-802-4) avec l’ancien moteur.

Ordre de démarrage et verrouillages : ventilateur d’abord, alimentation en dernier

Sur une ligne de criblage, l’ordre des moteurs compte autant que les moteurs eux-mêmes. Si le tamiseur est alimenté avant que le ventilateur tourne, la poussière se répand dans le local et se dépose sur le moteur du tamiseur ; si l’alimentation continue alors que le tamiseur est arrêté, la caisse se remplit et le démarrage suivant se fait en charge.

• Démarrage : ventilateur d’aspiration → trieur et tamiseur → alimentation (vis, vanne à guillotine).
• Arrêt : alimentation → tamiseur et trieur (courte temporisation pour vider) → ventilateur en dernier.
• Verrouillage : le contacteur du tamiseur ne doit pas se fermer avant celui du ventilateur ; si le thermique du ventilateur déclenche, l’alimentation doit s’arrêter automatiquement.
• Chaque moteur est protégé par son propre relais thermique réglé sur le courant de plaque ; voir la page sélection relais thermique, fusible et contacteur pour les valeurs.
• Sens de rotation : un ventilateur ou un trieur qui tourne à l’envers semble fonctionner mais ne fait pas son travail ; vérifiez le sens d’après la flèche de la carcasse au premier démarrage et inversez deux phases si nécessaire.

Poussière de céréales et moteur : nettoyage, gaines et position

Les moteurs DRG sont livrés avec une protection IP55 et une isolation classe F (155 °C). La poussière de céréales est sèche et combustible ; déposée sur le moteur, elle dégrade le refroidissement et crée un risque. Le détail des indices de protection figure dans Le choix d’un IP55 ou supérieur qui prolonge la vie du moteur en milieu poussiéreux ; voici les points propres aux lignes de criblage :

• Le moteur du ventilateur d’aspiration doit se trouver hors du flux d’air, à côté de la gaine ; l’air poussiéreux ne doit pas être aspiré par le capot de ventilation du moteur.
• Brossez régulièrement la grille du capot et les ailettes du moteur placé au-dessus du tamiseur ; ne soufflez pas la poussière dans le moteur à l’air comprimé.
• Les presse-étoupes doivent être serrés et les entrées inutilisées bouchées ; les câbles proches du corps vibrant doivent être souples et fixés.
• Dans les zones classées à risque d’explosion de poussière, le moteur est choisi selon le classement de zone du site ; un moteur IP55 standard ne remplace pas ce classement.

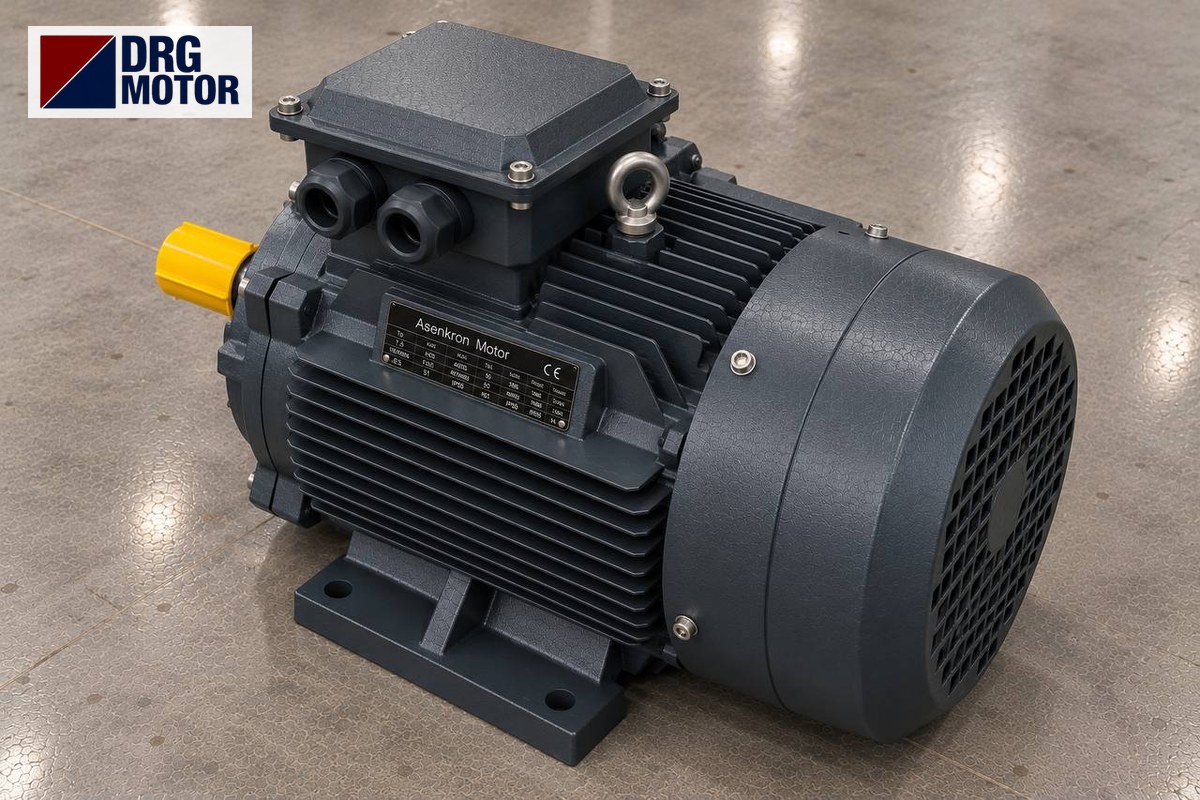

Modèles DRG pour machines de criblage et de nettoyage

Les modèles ci-dessous ont une carcasse en aluminium (les mêmes puissances existent aussi en fonte dans la boutique) ; les courants sont donnés pour 400 V.

Caractéristiques techniques du modèle 1,5 kW de l’exemple du tamiseur excentrique :

• Puissance: 1,5 kW (2 HP)
• Vitesse nominale: 1445 tr/min
• Carcasse: IEC 90L, aluminium
• Courant 400 V / 380 V: 3,3 A / 3,47 A
• cos φ: 0,77
• Couple nominal: 9,91 Nm
• Cd/Cn · Cmax/Cn: 2,3 · 2,3
• Id/In: 7
• Arbre D×E: 24 × 50 mm
• Tension: 230/400 V (Δ/Y)
• Roulement: 6205-ZZ-C3

Moteurs de cette puissance

• DRG-802-4 – 0,75 kW – 1420 tr/min – 80 aluminium
• DRG-90S-4 – 1,1 kW – 1445 tr/min – 90S aluminium
• DRG-90L-4 – 1,5 kW – 1445 tr/min – 90L aluminium
• DRG-100L1-4 – 2,2 kW – 1450 tr/min – 100L aluminium
• DRG-90L-2 – 2,2 kW – 2895 tr/min – 90L aluminium
• DRG-100L2-4 – 3 kW – 1450 tr/min – 100L aluminium

Cliquez pour voir les prix actuels et commander ces moteursVOIR LES PRIX →

Questions fréquentes

Quelle puissance de moteur pour une machine de criblage de céréales ?

Les machines de criblage et de nettoyage ont un moteur par fonction, le plus souvent entre 0,75 et 4 kW ; le ventilateur d’aspiration est généralement le plus gros. La valeur exacte est celle de la plaque ; conservez la puissance et le nombre de pôles au remplacement.

Quelle vitesse pour un moteur de séparateur ?

Les tamiseurs excentriques utilisent généralement un moteur 4 pôles, classe 1500 tr/min ; la vitesse d’oscillation est réglée par le rapport de poulies. Dans le catalogue DRG, les moteurs 4 pôles de 1,1 à 3 kW ont une vitesse nominale de 1445–1450 tr/min.

Combien d’ampères consomme un moteur de 1,5 kW ?

Le DRG-90L-4 4 pôles absorbe 3,3 A sous 400 V et 3,47 A sous 380 V à pleine charge. Le DRG-90S-2 2 pôles absorbe 3,06 A sous 400 V.

Pourquoi le moteur du ventilateur d’aspiration consomme-t-il trop de courant ?

Registre grand ouvert, filtre fraîchement nettoyé ou poulie de ventilateur agrandie pour augmenter la vitesse : le ventilateur déplace plus d’air et la puissance augmente. Dimensionnez le moteur pour le débit maximal du ventilateur et réglez le relais thermique sur le courant de plaque.

Envoyez-nous la puissance, la vitesse, la cote d’arbre et la forme de montage relevées sur la plaque de votre machine, nous choisirons avec vous le bon modèle DRG : téléphone +90 (542) 666 11 11, e-mail [email protected], page contact. Pour tous les modèles et la commande : Acheter un moteur électrique en ligne.
