Tesisinizdeki WAT trifaze elektrik motorunu yenilemeniz gerekiyorsa ilk soru genellikle "Yerine ne koyabilirim?" olur. Bu yazı, mevcut motoru hangi bilgilerle tanımlayacağınızı, WAT tarafında aynı güçte birden fazla gövde seçeneği bulunmasının değişimi nasıl etkilediğini ve DRG MOTOR seçeneğinin hangi verilerle değerlendirilebileceğini adım adım anlatır.

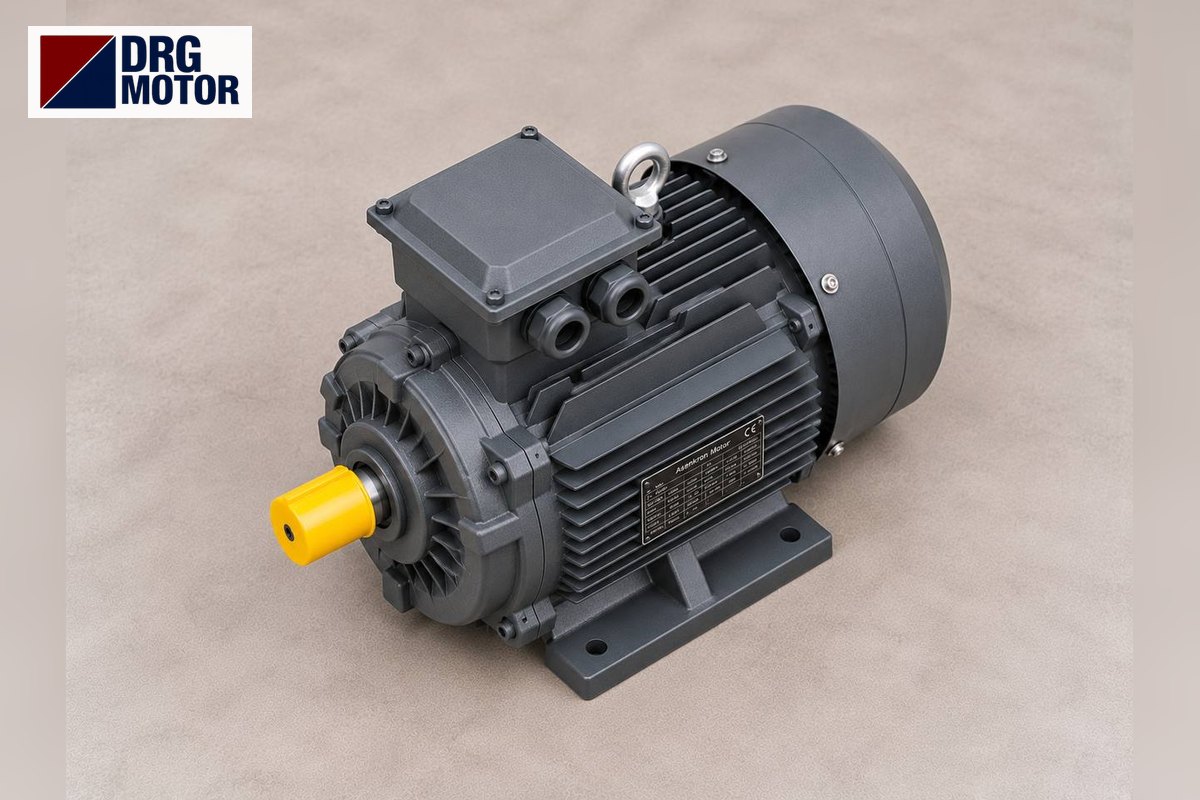

DRG MOTOR logolu gri trifaze elektrik motoru – WAT trifaze motor değişiminde değerlendirme

Önce motorun hangi WAT ailesinden geldiğini belirleyin

WAT'ın resmi ürün sayfalarında üç fazlı motorlar iki ana grupta yer alır: alüminyum gövdeli motorlar 0,12–55 kW ve 63–250 gövde aralığında, pik gövdeli motorlar ise 0,55–355 kW ve 80–355 gövde aralığında listelenir. Gövde malzemesini anlamanın en pratik yolu etiketteki tip kodudur: WAT kataloğuna göre kodda G veya P harfi varsa (ör. Q3HG, Q3EP) gövde pik, yoksa alüminyumdur.

Katalogda bu iki ailenin dışında frenli motorlar, Q3D kodlu invertör entegreli motorlar ve F300/F400 duman tahliye motorları da bulunur. Bu değerlendirme, mevcut ekipmana bağlanacak elektrik motorunun seçimini kapsar. Motorunuz frenli, ayrı fanlı ya da sürücüsü motora bütünleşikse bunu da belirtin; bu özellikler değerlendirmeyi değiştirir. Duman tahliye gibi uygulamalar ilgili belge şartı taşır; motor seçiminden önce belge gereksinimi ayrıca kontrol edilmelidir.

Aynı kW, farklı gövde: değişimdeki asıl tuzak

WAT kataloğunda aynı güç için standart, HS, kompakt ve süper kompakt tipler farklı gövde ve mil ölçüsüyle verilir. Örneğin 1,5 kW 2 kutuplu standart Q3H90L2C 90 gövde ve 24×50 mm mille gelirken, aynı güçteki kompakt Q3H80M2DE 80 gövde ve 19×40 mm mile sahiptir. Yani "1,5 kW 3000 devir" bilgisi, mevcut kaplinin ya da ayak deliklerinin yeni motora uyacağını göstermez; kW ve devir sınıfı aynı olsa da gövde kodu ve mil ölçüsü ayrıca karşılaştırılmalıdır.

Montaj şekli de koddan okunabilir: WAT tip kodunda FA B5 flanşı, PA B35 (ayak + flanş), FB/FC B14 türlerini gösterir; kodda bu alan boşsa motor ayaklıdır (B3).

DRG MOTOR gamında hangi aralık değerlendirilebilir?

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Mağazadaki gam 3 fazlı asenkron IEC motorlardan oluşur: alüminyum gövde 0,25–11 kW, pik döküm gövde 0,55–355 kW; 1000, 1500 ve 3000 d/d devir sınıfları. DRG MOTOR online mağazasındaki modellerde 3 kW'a kadar olanlar 230/400 V, 4 kW ve üzeri 400/690 V olarak listelenir; özel gerilim veya farklı frekans ihtiyacı ayrıca belirtilmelidir. Koruma IP55, yalıtım F sınıfı, soğutma IC411'dir. Montaj B3, B5 ve B35 olarak sunulur; B14 seçeneği vardır ancak ölçüsü siparişte teyit edilir. Genel uygulamalar için 3 fazlı asenkron elektrik motorları sayfasından gamı inceleyebilirsiniz.

Farklı güç kademelerinden değerlendirilebilecek seçeneklere örnekler:

Bu modeller yalnızca örnektir; hangisinin uygun olacağı mevcut motorun ölçüleri ve makinenin çalışma koşulları birlikte incelendiğinde belli olur. Mevcut motorunuzun etiket fotoğrafını ve bağlantı ölçülerini paylaşırsanız seçenekler DRG MOTOR elektrik motoru mağazası gamı içinden teknik olarak değerlendirilir.

Ayak delikleri, flanş ve mil ölçülerini karşılaştırmak için DRG MOTOR teknik çizimlerine bakabilirsiniz.

Gerilim, koruma sınıfı ve ortam

WAT kataloğundaki standart tasarım 400 V 50 Hz'dir; katalog, 3 kW'a kadar 2-4-6 kutuplu üç fazlı motorlar için 230 VΔ/400 VY, 3 kW üzeri için 400 VΔ/690 VY gerilim yapısı belirtir. Motorun mevcut beslemeye uygunluğu; etiket gerilimi, frekansı, üretici toleransları ve bağlantı düzeni birlikte kontrol edilerek belirlenmelidir. Koruma sınıfı katalogda standart IP56 olarak geçer. Mevcut motorunuz yüksek nemli, tozlu veya dış ortamda çalışıyorsa bu durumu belirtin; IP55 korumalı bir motorun o ortama uygunluğu ayrıca değerlendirilmelidir. Motorun arızalanma nedeni (aşırı yük, su girişi, rulman, faz kaybı) biliniyorsa bu bilgi de seçimi doğrudan etkiler.

Değişim öncesi sık sorulanlar

WAT motorumun etiketinde IE3 yazıyor; bu bilgi önemli mi?

Evet, etiketteki verim sınıfı mevcut motoru tanımlamanın bir parçasıdır. Etiketin tamamını fotoğraflayıp iletmeniz yeterlidir; değerlendirme etiket verileriyle birlikte yapılır.

Etiket okunmuyorsa ne yapmalıyım?

Mil çapı ve boyu, ayak delikleri arası mesafe, mil merkezinin zemine yüksekliği ve varsa flanş ölçüleri ölçülerek iletilebilir. Ancak etiket olmadan güç ve devir tahmini belirsizlik taşır; makine üreticisinin dokümanı varsa ona da bakılmalıdır.

Pik gövdeli WAT elektrik motorunun yerine alüminyum gövdeli motor değerlendirilebilir mi?

Gövde malzemesi tek başına belirleyici değildir; ölçüler, ortam ve titreşim koşulları birlikte bakılarak karar verilir. Pik gövdeli bir motor ağır ortam nedeniyle seçilmişse bu tercih korunmalıdır.

DRG MOTOR'a iletmeniz gerekenler

  • WAT etiketinin net fotoğrafı ve tam tip kodu (ör. Q3H…, Q3HG…)
  • Güç (kW), etiketteki nominal devir ve kutup sayısı
  • Gerilim, frekans ve etiketteki bağlantı bilgisi
  • Montaj şekli (ayaklı, B5 flanşlı, B35) ve gövde numarası
  • Mil çapı × boyu, varsa flanş ölçüleri
  • Motorun tahrik ettiği makine, günlük çalışma süresi ve ortam koşulları
  • Biliniyorsa eski motorun arıza nedeni

Bu bilgileri WhatsApp (+90 542 666 11 11), teklif listesi, telefon ya da info@drgmotor.com adresiyle DRG MOTOR'a gönderebilirsiniz; uygun seçenek teknik veriler ve çalışma koşullarına göre birlikte belirlenir. İletişim sayfasında diğer kanallar yer alır.
