İnverterle (frekans dönüştürücüyle) sürülen bir WAT elektrik motorunu değiştirirken yalnız motoru değil, motor ile inverterin birlikte nasıl çalıştığını da hesaba katmanız gerekir. Yeni motor şebekeye doğrudan bağlansaydı yeterli olacak bilgiler, inverterli bir tahrikte eksik kalır. Bu yazı, değişimden önce inverter tarafında nelerin not edileceğini, WAT kataloğunun sürücüyle çalıştırma konusunda ne söylediğini ve DRG MOTOR ile değerlendirme için hangi bilgilerin gerektiğini anlatır.

Önce motor tipini ayırın: entegre sürücülü mü, ayrı inverter mi?

WAT tip kodu Q3D ile başlıyorsa motor, invertörü üzerinde taşıyan entegre bir yapıdadır. Bu değerlendirme, mevcut ekipmana bağlanacak elektrik motorunun seçimini kapsar. Böyle bir motorun yerine standart bir motor düşünülüyorsa, ayrı bir inverterin seçimi, yerleşimi ve kablolaması da ayrıca planlanmalıdır; bu iş yetkin teknik personelin değerlendirmesini gerektirir.

Motor Q3H, Q3E, Q2H gibi standart bir tipse ve panodaki ayrı bir inverterle sürülüyorsa, standart bir DRG motoru teknik bilgiler üzerinden değerlendirilebilir. Motorunuz frenli, ayrı fanlı ya da sürücüsü motora bütünleşikse bunu da belirtin; bu özellikler değerlendirmeyi değiştirir.

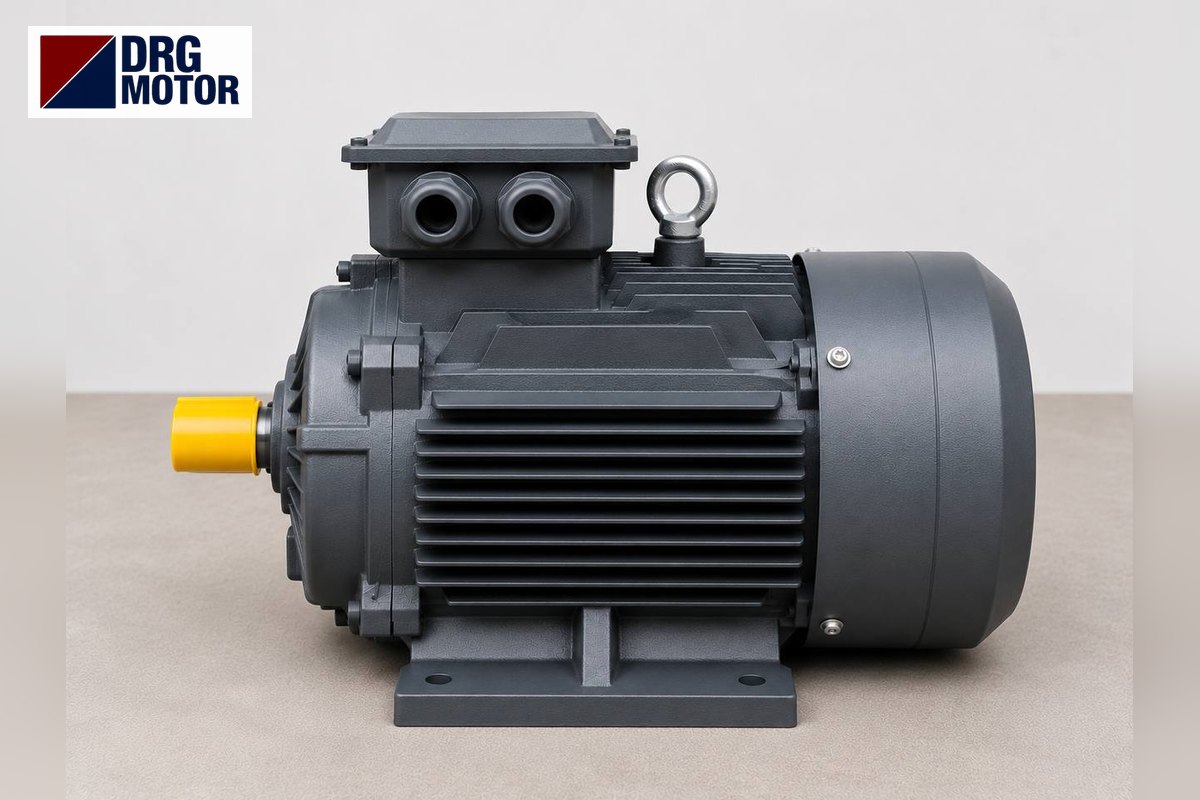

DRG MOTOR logolu gri trifaze elektrik motoru – inverterle çalışan motor değişiminde uygunluk kontrolleri

Üretici kataloğu sürücüyle çalıştırma için neleri vurgular?

WAT kataloğunun asenkron motorların sürücüyle çalıştırılmasına ayrılan bölümünde öne çıkan noktalar şunlardır:

  • Uygulamanın tork-hız ihtiyacı, motorun tork-hız eğrisi ve inverterin anma ve maksimum akım değeri birbiriyle uyumlu olmalıdır.
  • Anahtarlama frekansı 5 kHz'i aşıyorsa yalıtım üzerindeki gerilim zorlanması nedeniyle motor tedarikçisine danışılması önerilir.
  • Pompa ve fan gibi yüklerde skaler (U/f) kontrol, yüksek kalkış torku ya da düşük devirde uzun çalışma gereken uygulamalarda vektör kontrol tercih edilir.
  • İnverterin motoru tanıma (otomatik ayar) adımı kritiktir; farklı üreticilerin motorları aynı inverterle farklı davranış gösterebilir.

Son madde değişim için özellikle önemlidir: motor değiştiğinde inverterdeki motor parametreleri yeni motorun etiket değerlerine göre girilmeli ve otomatik ayar yeniden yapılmalıdır. Standart bir motorun inverterle kullanımında hız aralığı ve yalıtım zorlanması, uygulamaya ve inverter ayarlarına göre ayrıca değerlendirilmelidir.

İnverter tarafında not edilmesi gerekenler

Aynı kW ve aynı 1500 d/d sınıfı, inverterli bir tahrikte değişimin uygun olduğunu tek başına göstermez. Örneğin motor düşük frekansta, uzun süre ve yüksek yükle çalışıyorsa, kendi fanıyla soğuyan (IC411) bir motorun soğutması devir düştükçe azalır. Bu yüzden şunları kayıt altına alın:

  • İnverterde ayarlı minimum ve maksimum frekans, motorun en çok çalıştığı frekans aralığı
  • Kontrol modu (skaler/vektör), anahtarlama frekansı ve rampa süreleri
  • İnverterin nominal akımı ve güç değeri (inverter etiketinden)
  • Motor ile inverter arasındaki kablo uzunluğu, varsa çıkış filtresi
  • Yük tipi: pompa/fan gibi devirle azalan yük mü, konveyör gibi sabit torklu yük mü?

Motorun etiketindeki 50 Hz satırı (nominal akım, devir, gerilim) inverterin motor parametrelerine kaynaklık eder. DRG MOTOR online mağazasındaki modellerde 3 kW'a kadar olanlar 230/400 V, 4 kW ve üzeri 400/690 V olarak listelenir; özel gerilim veya farklı frekans ihtiyacı ayrıca belirtilmelidir. İnverterin çıkış gerilimine göre bağlantının uygun yapılması yetkin teknik personelin işidir.

Motor ve inverter etiketlerinin fotoğraflarını, ayarlı frekans aralığını ve yük tipini DRG MOTOR'a iletin; standart motor seçeneği bu çalışma düzenine göre değerlendirilsin.

Değerlendirilebilecek DRG MOTOR seçenekleri

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Ayrı inverterle sürülen standart WAT motorları için örnek modeller DRG mağaza sayfasında yer alır; inverterle kullanım uygunluğu çalışma bilgileriyle birlikte değerlendirilir:

  • DRG-112M-2 – 4 kW, 2 kutup, 112M, nominal devir 2905 d/d, 400/690 V, 400 V'ta 7,45 A.
  • DRG-132S-4 – 5,5 kW, 4 kutup, 132S, nominal devir 1460 d/d, 400 V'ta 10,7 A, nominal moment 36 Nm.
  • DRG-160M-4 – 11 kW, 4 kutup, 160M, nominal devir 1465 d/d, 400 V'ta 20,4 A, nominal moment 71,7 Nm.

Etiket akımlarını inverterin akım değeriyle karşılaştırırken motor akım tablosu yardımcı olabilir. Diğer üç fazlı modeller 3 fazlı asenkron elektrik motorları sayfasındadır.

Sık sorulan sorular

Mevcut inverterimi yeni motorla kullanabilir miyim?

İnverterin akım değeri yeni motorun etiket akımını karşılıyorsa genellikle değerlendirilebilir; ancak parametrelerin yeniden girilmesi ve otomatik ayarın tekrarlanması gerekir. Kesin uygunluk inverter ve yük bilgisi olmadan söylenemez.

Q3D kodlu motorumun yerine DRG motoru ile ayrı bir inverter kullanabilir miyim?

Bu bir tasarım değişikliğidir: inverterin seçimi, pano yerleşimi ve kablolama yeniden planlanmalıdır. Bu değerlendirme, mevcut ekipmana bağlanacak elektrik motorunun seçimini kapsar; inverter tarafı ayrıca planlanmalıdır.

Motor düşük devirde ısınıyor; yeni motorla bu sorun çözülür mü?

Isınmanın nedeni düşük devirde azalan soğutma olabilir. Motor değiştirmek bu nedeni tek başına ortadan kaldırmayabilir; çalışma frekansı ve yük birlikte incelenmelidir.

Etiketimde IE3 yazıyor; bu bilgi önemli mi?

Etiketteki IE sınıfı, motorunuzu tanımlamak için iletmeniz gereken bilgilerden biridir; diğer etiket değerleriyle birlikte gönderin.

DRG MOTOR'a iletilecek bilgiler

  • WAT motor etiketinin fotoğrafı ve tam tip kodu (Q3D veya frenli olup olmadığı)
  • İnverter etiketi: nominal akım ve güç
  • Ayarlı frekans aralığı ve en çok çalışılan frekans
  • Kontrol modu, anahtarlama frekansı, motor kablo uzunluğu
  • Yük tipi ve makine (pompa, fan, konveyör, karıştırıcı vb.)
  • Montaj şekli, mil çapı×boyu, ortam koşulları

Bu bilgileri WhatsApp hattımıza gönderebilir, teklif listesine ekleyebilir, +90 (542) 666 11 11 numarasını arayabilir veya info@drgmotor.com adresine yazabilirsiniz. İnverterli çalışma düzeniniz motorun teknik verileriyle birlikte incelenerek seçenek değerlendirilir. İletişim sayfası

Teknik Kaynaklar

  • WAT Motor Sanayi ve Ticaret A.Ş. — Ürün Kataloğu — IM tr 24.0 — Asenkron Motorların Sürücü ile Çalıştırılması — basılı sayfa 21 (PDF sayfası 23).
  • WAT Motor Sanayi ve Ticaret A.Ş. — Ürün Kataloğu — IM tr 24.0 — Motor Tip Kodları — basılı sayfa 16 (PDF sayfası 18).
  • WAT Motor Sanayi ve Ticaret A.Ş. — Ürün Kataloğu — IM tr 24.0 — Teknik Bilgiler, motor etiketi alanları — basılı sayfa 23 (PDF sayfası 25).
