Elinizdeki 11 kW gücündeki WAT elektrik motorunu yenilemeniz gerekiyorsa, yeni motoru seçmeden önce eski motorun hangi koşullarda çalıştığını netleştirmek, kataloğa bakmaktan daha belirleyicidir. Bu yazı; etiketten okunacak değerleri, sahada ölçülüp not edilecek çalışma şartlarını ve bu bilgilerle DRG MOTOR seçeneklerinin nasıl değerlendirilebileceğini adım adım anlatır.

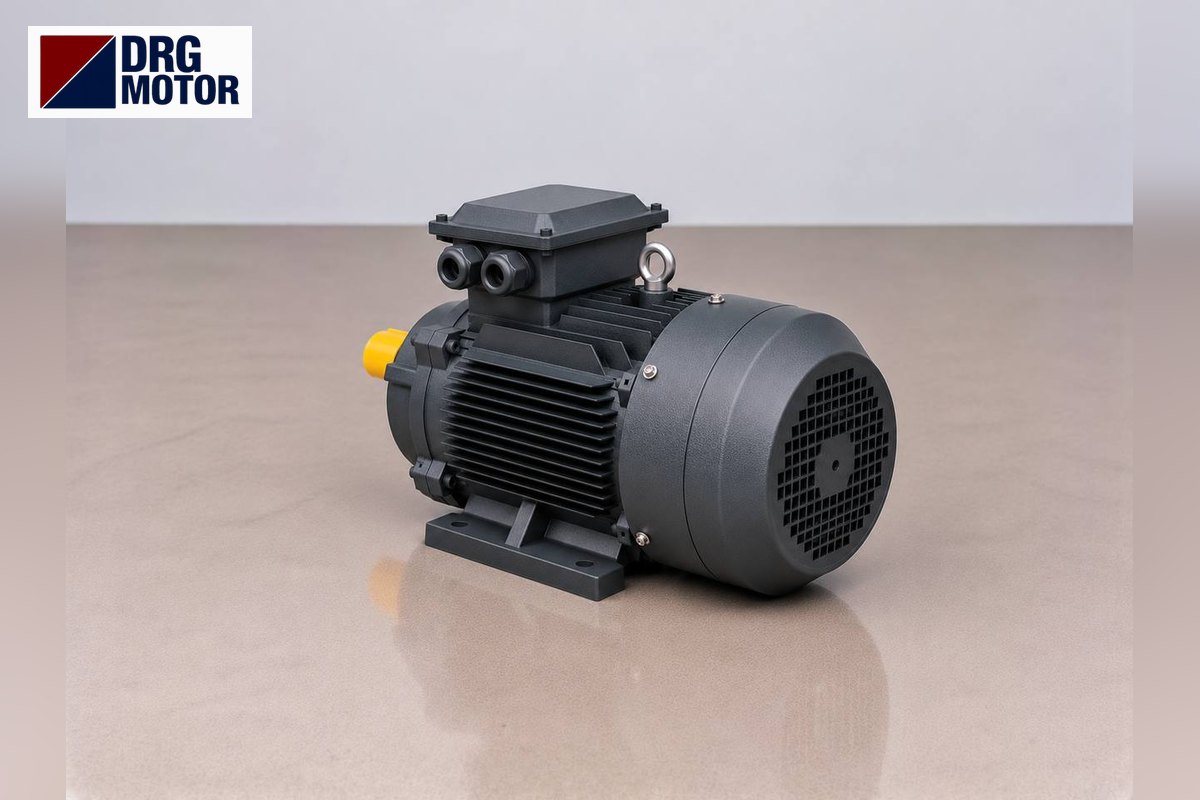

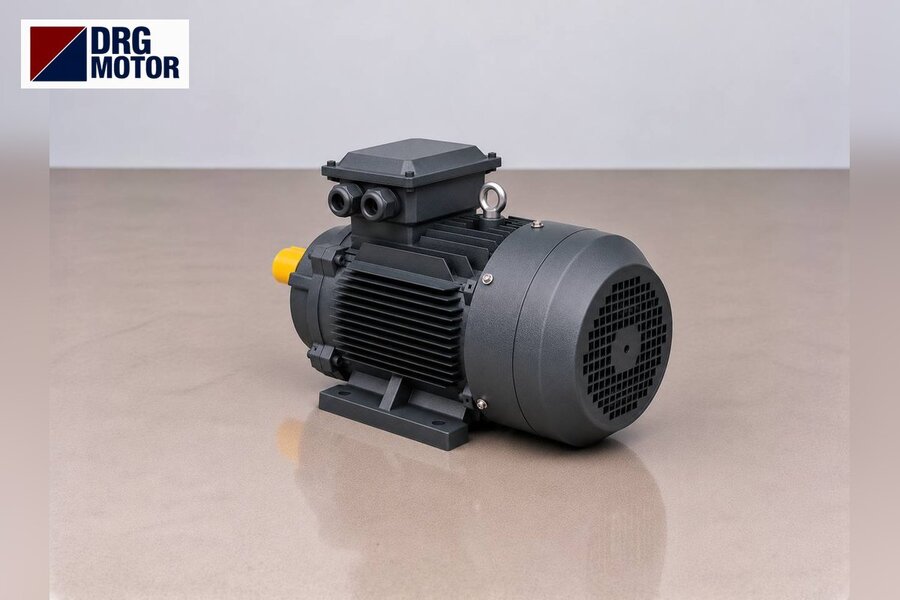

DRG MOTOR logolu gri trifaze elektrik motoru – 11 kW motor değişiminde çalışma şartları

Tip kodu 11 kW motorun gövdesi hakkında neyi gösterir?

WAT kataloğunda 11 kW IE3 motorlar 2 ve 4 kutupta 160M gövde ile listelenir; mil ölçüsü 42×110 mm'dir. Aynı güç için kompakt tip olarak 132M gövdeli, 38×80 mm milli motorlar da bulunur. Yani etiketinde "11 kW" yazan iki WAT motorun gövdesi ve mili farklı olabilir. Tip kodunda gövde numarası (örneğin 160M veya 132M) ve kutup sayısı açıkça yer alır; kodda G ya da P harfi varsa gövde pik dökümdür, yoksa alüminyumdur.

WAT kataloğundaki standart tasarımda 3 kW üzeri üç fazlı motorlar 400 V üçgen / 690 V yıldız olarak verilir; değişimde motorunuzun etiketindeki gerilim ve bağlantı bilgisini esas alın. Etikette 50 Hz ve 60 Hz için ayrı satırlar bulunabilir; değişimde tesisinizin besleme frekansına ait satırdaki gerilim, akım ve nominal devri esas alın. Tip kodu Q3D ile başlıyorsa motor invertör entegreli bir yapıdadır. Motorunuz frenli, ayrı fanlı ya da sürücüsü motora bütünleşikse bunu da belirtin; bu özellikler değerlendirmeyi değiştirir.

Çalışma şartlarını sahada nasıl kayıt altına alırsınız?

11 kW sınıfında motor genellikle pompa, fan, kompresör, değirmen ya da konveyör tahrikinde kullanılır ve her birinin motoru zorlama biçimi farklıdır. Değişimden önce şu gözlemleri yazılı hale getirin:

  • Yük akımı: Motor normal üretimdeyken pens ampermetre ile ölçülen akım, etiket akımına ne kadar yakın? Etiketi aşan ölçüm, yükün ya da beslemenin incelenmesi gerektiğini gösterir.
  • Kalkış biçimi: Motor doğrudan mı, yıldız-üçgen ile mi, yumuşak yolverici ya da invertörle mi kalkıyor? Kalkış yük altında mı oluyor?
  • Dur-kalk sıklığı ve günlük çalışma süresi: Saatte kaç kez devreye giriyor, günde kaç saat çalışıyor?
  • Ortam: Ortam sıcaklığı, toz, nem, su sıçraması, kimyasal buhar, açık alan ve rakım.
  • Soğutma: Fan kapağının önü açık mı, motor kapalı bir kabin içinde mi?

Karşılaştırma yaparken DRG motorlarının çalışma sınırlarını da bilin: IP55 koruma, F sınıfı yalıtım, IC411 soğutma, −15…+40 °C ortam sıcaklığı ve 1000 m'ye kadar rakım. WAT kataloğunda standart koruma sınıfı IP56 olarak verilmiştir; motorunuz yıkama suyuna, yağmura ya da yoğun toza maruz kalıyorsa bu fark ortam koşuluyla birlikte ele alınmalıdır. Ölçtüğünüz akımları kıyaslamak için motor akım tablosu yardımcı olabilir.

Arıza nedeni bilinmeden yapılan değişim neden risklidir?

Motorunuz arızalandıysa, sargı yanığı, rulman hasarı ya da mil kırılması gibi sonucun arkasındaki nedeni araştırmak gerekir. Tek fazda kalma, düşük gerilim, aşırı yük, sık kalkış, kaplin ayarsızlığı, kayış gerginliği veya tıkanmış soğutma kanalları aynı motorla tekrar karşılaşmanıza yol açar. Neden belirlenmeden takılan yeni motor da aynı koşullarda zorlanır. Koruma rölesi ayarı ve bağlantı düzeninin kontrolü yetkin teknik personel tarafından yapılmalıdır.

Etiket fotoğrafını, ölçtüğünüz yük akımını ve makinenin çalışma düzenini DRG MOTOR'a gönderin; seçenekler bu sahaya ait verilerle birlikte incelensin.

Değerlendirilebilecek DRG MOTOR seçenekleri

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. 11 kW sınıfında DRG mağazasında yer alan ve teknik bilgiler üzerinden değerlendirilebilecek modeller:

  • DRG-160M-4 – 11 kW, 4 kutup, alüminyum gövde, 160M, nominal devir 1465 d/d, 400/690 V, 400 V'ta 20,4 A, mil 42×110 mm.
  • DRG-160M1-2 – 11 kW, 2 kutup, pik döküm gövde, 160M, nominal devir 2945 d/d, 400 V'ta 19,6 A, mil 42×110 mm.
  • DRG-132M-4K – 11 kW, 4 kutup, kompakt alüminyum gövde, 132M, nominal devir 1465 d/d, mil 38×80 mm.

Etiketteki 11 kW ve 1500 d/d sınıfı eşleşse bile tek başına değişim uygunluğu göstermez: 160M gövdeli bir WAT elektrik motorunun yerine 132M kompakt bir motor düşünülüyorsa ayak delikleri, mil ve kaplin tamamen farklılaşır. Aynı gövdede bile ortam ve kalkış şartları seçimi değiştirebilir. Daha fazla genel amaçlı seçenek için genel maksatlı elektrik motorları sayfasına bakabilirsiniz.

Sık sorulan sorular

WAT motorum açık alanda çalışıyor; DRG motoru kullanılabilir mi?

DRG motorları IP55 korumalıdır ve −15…+40 °C için tanımlıdır. Doğrudan yağmur, yıkama suyu veya bu aralık dışındaki sıcaklık varsa ek koruma gerekip gerekmediği ortam bilgisiyle ayrıca değerlendirilmelidir; kesin cevap saha bilgisi olmadan verilemez.

Ölçtüğüm akım etiket akımından yüksek; daha büyük motor mu almalıyım?

Olabilir, ama önce gerilim dengesizliği, mekanik sıkışma veya yanlış bağlantı gibi nedenler elenmelidir. Güç büyütmek gövde ve mil ölçüsünü de değiştirebilir; karar ölçüm ve makine bilgisiyle verilmelidir.

Motor günde birkaç saat mi, vardiya boyunca mı çalışıyor; fark eder mi?

Evet. Çalışma süresi, dur-kalk sayısı ve etiketteki görev tipi bilgisi ısınma açısından önemlidir. Bu bilgiler iletilmeden uygun motor hakkında net bir değerlendirme yapılamaz.

Rakım 1000 m'nin üzerindeyse ne olur?

DRG motorlarının değerleri 1000 m'ye kadar tanımlıdır. Daha yüksek bir konumdaki tesis için güç düşümü olup olmayacağı ayrıca incelenmelidir.

DRG MOTOR'a iletmeniz gereken bilgiler

  • WAT motor etiketinin net fotoğrafı ve tam tip kodu (ör. gövde 160M mi, 132M mi)
  • kW, nominal devir, gerilim ve frekans satırı
  • Montaj şekli (ayaklı, B5 flanşlı, ayaklı-flanşlı) ve mil çapı×boyu
  • Normal yükte ölçülen akım ve kalkış yöntemi
  • Günlük çalışma süresi ve saatlik dur-kalk sayısı
  • Ortam sıcaklığı, toz/nem/su durumu, iç veya açık alan, rakım
  • Makinenin tipi ve varsa arıza geçmişi

Bu listeyi WhatsApp üzerinden ya da teklif listesi ile gönderebilir, +90 (542) 666 11 11 numarasını arayabilir veya info@drgmotor.com adresine yazabilirsiniz. Uygun seçenek, çalışma şartlarınız teknik verilerle yan yana konularak değerlendirilecektir. İletişim sayfası: drgmotor.com/iletisim.

Teknik Kaynaklar

  • WAT Motor Sanayi ve Ticaret A.Ş. — Ürün Kataloğu — IM tr 24.0 — Motor Tip Kodları — basılı sayfa 16 (PDF sayfası 18).
  • WAT Motor Sanayi ve Ticaret A.Ş. — Ürün Kataloğu — IM tr 24.0 — Koruma Sınıfı — basılı sayfa 8 (PDF sayfası 10).
  • WAT Motor Sanayi ve Ticaret A.Ş. — Ürün Kataloğu — IM tr 24.0 — Yıldız-Üçgen Yolverme ile Gerilim & Frekans — basılı sayfa 10 (PDF sayfası 12).
  • WAT Motor Sanayi ve Ticaret A.Ş. — Ürün Kataloğu — IM tr 24.0 — IE3 Üç Fazlı Alüminyum Motorlar, Elektriksel Özellikler @ 50 Hz — basılı sayfa 36–37 (PDF sayfası 38–39).
  • WAT Motor Sanayi ve Ticaret A.Ş. — Ürün Kataloğu — IM tr 24.0 — IE3 Üç Fazlı Alüminyum Motorlar, Boyutlar - B3 — basılı sayfa 43–44 (PDF sayfası 45–46).
  • WAT Motor Sanayi ve Ticaret A.Ş. — Ürün Kataloğu — IM tr 24.0 — IE3 Üç Fazlı Pik Motorlar, Boyutlar - B3 — basılı sayfa 75 (PDF sayfası 77).
