Bir fanı tahrik eden WAT elektrik motoru yenilenecekse seçim, fanın hava ihtiyacından başlar: fan, devre ve güce motor kadar duyarlıdır. Bu yazıda fandaki WAT motorunun tipini nasıl ayırt edeceğinizi, fan uygulamasına özgü kontrolleri ve hangi motor türlerinde ek belge ya da işlev şartı bulunduğunu bulacaksınız.

Önce motorun türünü belirleyin: standart mı, duman tahliye mi?

WAT kataloğunda standart trifaze motorların yanında F300 ve F400 sınıfı duman tahliye motorları da yer alır; tip kodları S3H veya S2H ile başlar. Bu motorlar yangın anında belirli sıcaklıkta belirli süre çalışacak şekilde sınıflandırılır ve bulundukları tesisin yangın güvenliği düzeninin parçasıdır. Bu uygulamalar ilgili belge şartı taşır; motor seçiminden önce belge gereksinimi ayrıca kontrol edilmelidir. Etiketinizde F300, F400 ya da S3H/S2H ile başlayan bir tip kodu görüyorsanız, bu motorun yerine belgesiz standart bir motor önerilmez; değişim, sistemin yangın güvenliği gereklilikleri çerçevesinde ilgili uzmanlarca ele alınmalıdır.

Tip kodu Q3D ile başlayan motorlar invertör entegrelidir; frenli WAT motorları da katalogda ayrı bir aile olarak yer alır. Bu değerlendirme, mevcut ekipmana bağlanacak elektrik motorunun seçimini kapsar. Motorunuz frenli, ayrı fanlı ya da sürücüsü motora bütünleşikse bunu da belirtin; bu özellikler değerlendirmeyi değiştirir. Bu yazının kalanı, standart trifaze bir WAT motorunun bulunduğu havalandırma, aspiratör, proses ve klima santrali fanları içindir.

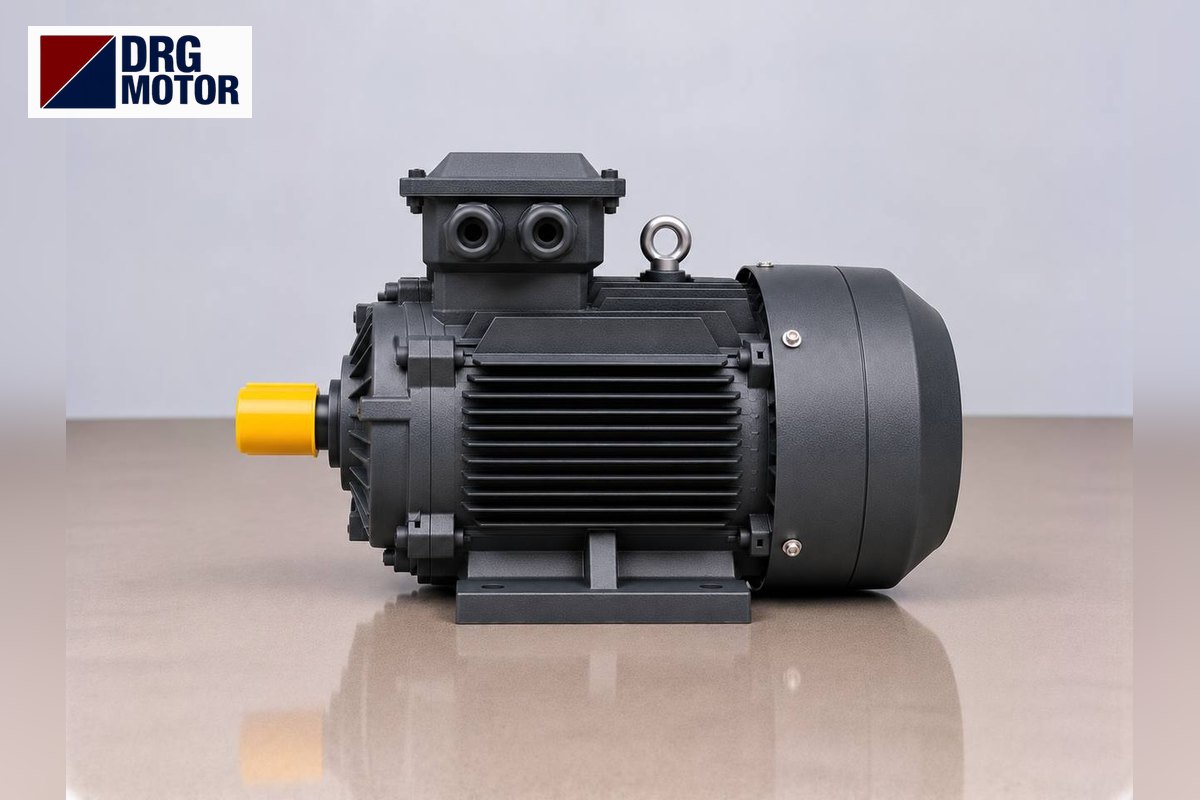

DRG MOTOR logolu gri trifaze elektrik motoru – fan motoru değişiminde yeni motor seçimi

Fan, motoru nasıl yükler?

Santrifüj ve aksiyel fanlarda çekilen güç devirle hızla artar; genel fan yasalarına göre güç yaklaşık olarak devrin küpüyle değişir. Bu yüzden fan motorunda küçük bir devir farkı bile motorun yükünü belirgin biçimde değiştirebilir. Bir 4 kutuplu motorun yerine 2 kutuplu bir motor düşünmek, fan için çoğu zaman uygun değildir; çark ve motor zorlanır. Aynı kW ve aynı devir sınıfı da kesin bir uygunluk göstermez: örneğin kayış-kasnaklı bir fanda kasnak oranı değişmişse, motor aynı kalsa bile fan devri farklıdır.

Fan uygulamasında ayrıca şunlara dikkat edin:

  • Tahrik şekli: Çark doğrudan motor miline mi takılı, yoksa kayış-kasnak ile mi tahrik ediliyor? Doğrudan akuplede mil çapı, mil boyu ve göbek ölçüsü kritiktir.
  • Kalkış süresi: Büyük çaplı çarkların atalet momenti yüksektir; motor uzun sürede devrine ulaşır. Kalkış yöntemi ve koruma ayarı yetkin teknik personelce kontrol edilmelidir.
  • Hava akımı ve sıcaklık: Taşınan hava sıcaksa, tozluysa veya motor hava akımının içinde duruyorsa bunu ayrıca belirtin. DRG motorları −15…+40 °C ortam ve IP55 koruma için tanımlıdır.
  • Montaj konumu: Aksiyel fanlarda motor çoğu zaman yatay ya da dikey konumda flanştan veya ayaktan taşınır; konumu ve montaj şeklini mutlaka bildirin.

Etiket ve sahadan toplanacak bilgiler

WAT etiketinde tip kodu, güç, devir, gerilim, akım, verim sınıfı ve 50/60 Hz satırları bulunur; karekodlu yeni etiketlerde üretim bilgisine de ulaşılabilir. Etikette IE3 veya IE4 yazıyorsa bu bilgiyi de iletin. Sahada fan çalışırken ölçülen akım, motorun gerçekte ne kadar yüklendiğini gösterir; değeri DRG'nin motor akım tablosu ile kıyaslayabilirsiniz.

Fan etiketinin, motor etiketinin ve tahrik düzeninin fotoğraflarını DRG MOTOR'a gönderin; standart bir motorun uygun olup olmadığı fanın çalışma bilgileriyle birlikte değerlendirilsin.

Standart fan motorları için değerlendirilebilecek DRG modelleri

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Standart trifaze bir WAT motorunun bulunduğu fanlar için örnek modeller DRG elektrik motoru online satış sayfasındadır:

  • DRG-112M-4 – 4 kW, 4 kutup, alüminyum, 112M, nominal devir 1450 d/d, 400 V'ta 7,95 A.
  • DRG-132M1-6 – 4 kW, 6 kutup, pik döküm, 132M, nominal devir 968 d/d, 400 V'ta 8,99 A.
  • DRG-160M-6 – 7,5 kW, 6 kutup, pik döküm, 160M, nominal devir 970 d/d, mil 42×110 mm.

Aynı 4 kW değerine sahip iki modelin gövdesi ve devri farklıdır; hangisinin fanınız için değerlendirilebileceği fanın tasarım devrine bağlıdır. Diğer seçenekler için fan motorları sayfasına bakabilirsiniz.

Sık sorulan sorular

Otopark veya merdiven basınçlandırma fanındaki WAT motorunu değiştirirken neye dikkat etmeliyim?

Fan bir duman tahliye veya acil durum sisteminin parçasıysa ve motor F300/F400 sınıfındaysa, bu uygulamalar ilgili belge şartı taşır; motor seçiminden önce belge gereksinimi ayrıca kontrol edilmelidir. Bu tür sistemlerde değişim, yangın güvenliği gerekliliklerine göre yetkin uzmanlarca planlanmalıdır.

Fan motorum invertörle çalışıyor; bu seçimi değiştirir mi?

Evet, bilgi olarak önemlidir. İnvertörün ayarlı olduğu frekans aralığı ve düşük devirde soğutmanın yeterli olup olmadığı ayrıca değerlendirilmelidir; inverter bilgilerini de motor bilgileriyle birlikte iletin.

Kasnak oranını değiştirip daha yüksek devirli motor kullanabilir miyim?

Fan çarkının izin verilen devri ve motorun yeni yükü bilinmeden önerilmez. Fan üreticisinin verileri ve ölçüm birlikte incelenmelidir.

Etiketim okunmuyor; ne yapabilirim?

Gövde numarasını (ayak delikleri arası ve mil yüksekliği), mil çapını ve fan etiketini iletin; değerlendirme bu ölçülerle başlatılabilir, ancak belirsizlik daha fazla olur.

DRG MOTOR'a iletilecek bilgiler

  • WAT motor etiketinin fotoğrafı ve tam tip kodu (S3H/S2H, Q3D veya frenli olup olmadığı dahil)
  • Fan etiketi: fan tipi, tasarım devri, debi ve basınç bilgisi
  • Tahrik şekli: doğrudan akuple veya kayış-kasnak; kasnak çapları
  • Montaj şekli ve konumu, mil çapı×boyu
  • Fan çalışırken ölçülen akım ve kalkış yöntemi
  • Taşınan havanın sıcaklığı, toz ve nem durumu

Bu bilgileri WhatsApp üzerinden, teklif listesi aracılığıyla, +90 (542) 666 11 11 numaralı telefonla veya info@drgmotor.com adresine gönderebilirsiniz. Fanın çalışma verileri DRG teknik verileriyle karşılaştırılarak değerlendirme yapılır. İletişim sayfası

Teknik Kaynaklar

  • WAT Motor Sanayi ve Ticaret A.Ş. — Ürün Kataloğu — IM tr 24.0 — Motor Tip Kodları — basılı sayfa 16 (PDF sayfası 18).
  • WAT Motor Sanayi ve Ticaret A.Ş. — Ürün Kataloğu — IM tr 24.0 — Teknik Bilgiler, motor etiketi alanları — basılı sayfa 23 (PDF sayfası 25).
  • WAT Motor Sanayi ve Ticaret A.Ş. — Ürün Kataloğu — IM tr 24.0 — Duman Tahliye Motorları, F300 Serisi Elektriksel Özellikler — basılı sayfa 84 (PDF sayfası 86).
  • WAT Motor Sanayi ve Ticaret A.Ş. — Ürün Kataloğu — IM tr 24.0 — Duman Tahliye Motorları, F400 Serisi Elektriksel Özellikler — basılı sayfa 91 (PDF sayfası 93).
  • WAT Motor Sanayi ve Ticaret A.Ş. — Ürün Kataloğu — IM tr 24.0 — Frenli Motorlar, Teknik Bilgiler — basılı sayfa 100 (PDF sayfası 102).
