5,5 kW'lık bir WAT elektrik motorunun yerine yeni motor seçerken asıl karar noktası montajdır: motor makineye ayaklarından mı, flanşından mı, yoksa ikisinden birden mi bağlı ve mevcut motor standart mı yoksa kompakt gövdeli mi? Bu yazı, WAT tarafındaki gövde seçeneklerini, yapı şekli kodlarını ve DRG MOTOR modelleriyle montaj ölçülerini hangi sırayla karşılaştıracağınızı anlatır.

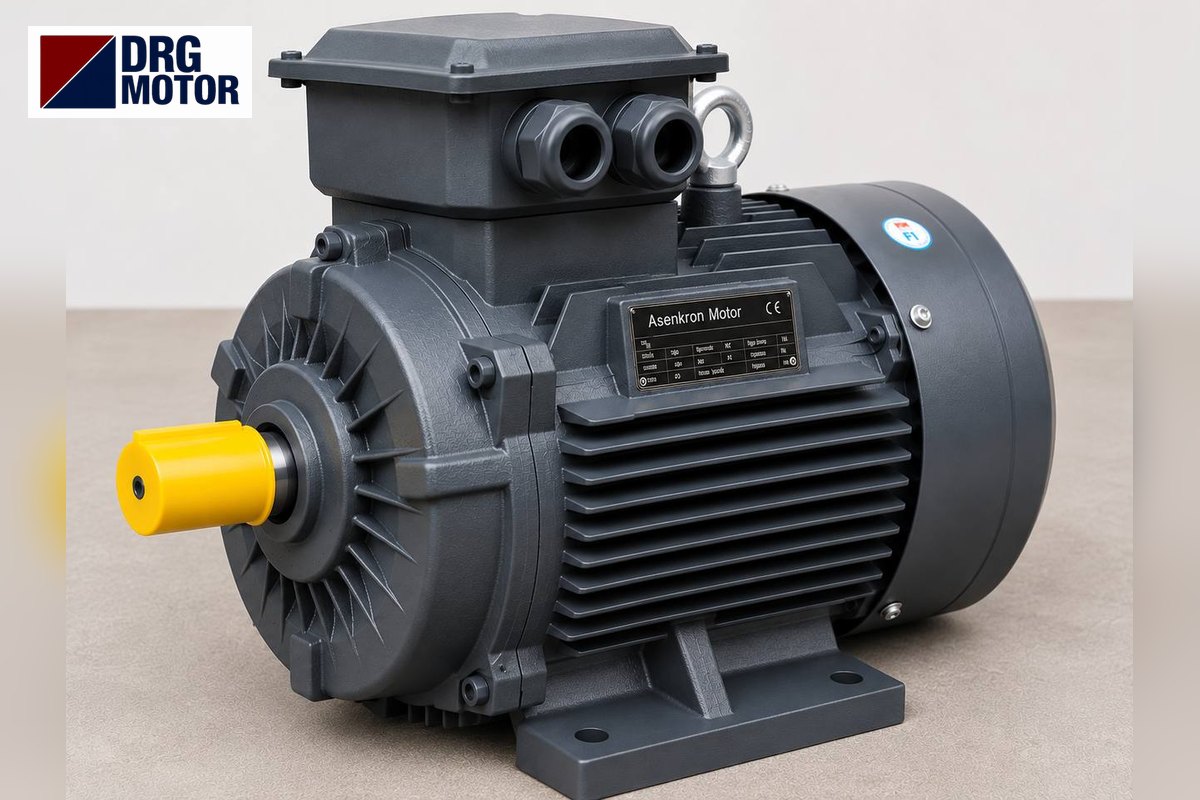

DRG MOTOR logolu gri trifaze elektrik motoru – WAT 5,5 kW motor yerine seçimde montaj uyumu

5,5 kW'da üç farklı gövde boyu olabilir

WAT IM tr 24.0 kataloğu 5,5 kW için tek bir gövde vermez. 2 kutupta standart Q3H132S2C ve HS tipi Q3HS132S2C 132 gövde ve 38×80 mm milledir; kompakt Q3H112M2D 112 gövde, süper kompakt Q3H100L2E ise 100 gövdedir ve ikisinde de mil 28×60 mm'dir. 4 kutupta standart Q3H132S4B 132 gövde, 38×80 mm mil; kompakt Q3H112M4E 112 gövde, 28×60 mm mildir. Pik gövdeli Q3HSG132S2C ve Q3HG132S4B de 132 gövdededir.

Yani iki WAT motorunun etiketinde 5,5 kW ve aynı devir sınıfı yazsa da mil yüksekliği 100, 112 veya 132 mm olabilir. Mil merkezi 20–32 mm aşağıda ya da yukarıda kalan bir motor, ayak üstünde aynı yere konamaz; kaplinli bağlantılarda bu fark ancak araya plaka koyarak veya kaideyi değiştirerek giderilebilir. Değişimde ilk bakılacak şey tip kodundaki gövde numarasıdır.

Yapı şekli kodu: ayaklı, flanşlı veya her ikisi

WAT tip kodunda gövde numarasından önce gelen alan montajı gösterir:

  • Alan boş: ayaklı (B3)
  • FA: B5 flanş (büyük, delikli flanş)
  • PA: B35 (ayak + B5 flanş)
  • FB / FC: B14 flanş türleri; PB / PC: ayak + B14

Ayaklı bir motorda karar ölçüleri H, A, B ve ayak deliği çapıdır. Flanşlı bir motorda ise flanş dış çapı (P), merkezleme çapı (N), delik çemberi (M) ve delik çapı (S) belirleyicidir; mil yüksekliği burada ikinci planda kalır, çünkü motor flanştan taşınır. B35'te her iki grup ölçünün de tutması gerekir.

DRG MOTOR modellerinde montaj ölçüleri

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. 5,5 kW için değerlendirilebilecek DRG seçeneklerinin montaj ölçüleri (mm):

ModelGövde, H, milAyak: A × B / KB5 flanş: P / N / M / S
DRG-132S1-2 (2 kutup, 2930 d/d)132S, 132, 38×80216 × 140 / 4–Φ12300 / 230 / 265 / 14,5
DRG-132S-4 (4 kutup, 1460 d/d)132S, 132, 38×80216 × 140 / 4–Φ12300 / 230 / 265 / 14,5
DRG-112M-4K (kompakt, 4 kutup, 1460 d/d)112M, 112, 28×60190 × 140 / 4–Φ12250 / 180 / 215 / 14,5

WAT kataloğunda B5 flanş ölçüleri 132 gövde için 300/230/265/14,5, 100–112 gövde için 250/180/215/14,5 (P/N/M/S) olarak verilir. Tablodaki DRG değerleri aynı rakamları gösterse de flanş kalınlığı, merkezleme boyu ve cıvata erişimi gibi ayrıntılar yerinde ölçülerek kontrol edilmelidir. Mevcut motorunuz kompakt Q3H112M4E ise ölçüleri karşılaştırılabilecek modeller arasında DRG-112M-4K, standart Q3H132S4B ise DRG-132S-4 bulunur; uygunluk yine ölçü ve çalışma koşulu kontrolüne bağlıdır. 2 kutuplu kompakt 112 veya süper kompakt 100 gövdeli bir WAT elektrik motorunda, değerlendirilen seçeneğin gövdesi farklıysa bu farkın makineye etkisi ayrıca incelenmelidir. B14 flanşlı motorlarda DRG B14 ölçüleri siparişte teyit edilir.

Montaj şeklini ve ölçtüğünüz değerleri etiket fotoğrafıyla birlikte DRG MOTOR'a iletin; DRG MOTOR elektrik motoru mağazası gamı içinden uygun seçenek ölçüler üzerinden birlikte değerlendirilsin. Ölçü resimleri için teknik çizimler, genel gam için 3 fazlı asenkron elektrik motorları sayfasına bakabilirsiniz.

Klemens kutusu, kablo girişi ve çevre

Montaj ölçüleri tutsa bile klemens kutusunun yönü ve kablo girişleri farklı olabilir. DRG 5,5 kW modellerinde kablo girişi 2 × M32×1,5'tir. Motor duvara yakın, bir muhafaza içinde veya dikey konumda (ör. V1) çalışıyorsa motor boyu ve klemens kutusu yüksekliği de ölçülmeli, dikey montajda yapı şekli ayrıca belirtilmelidir.

Montaj uyumuyla ilgili sorular

Kompakt WAT elektrik motorunun yerine 132 gövdeli motor konabilir mi?

Ayaklı montajda mil yüksekliği 20 mm artar ve mil 28 mm'den 38 mm'ye çıkar; kaplin, kaide ve muhafaza buna göre yeniden değerlendirilmelidir. Bazı makinelerde mümkün, bazılarında değildir.

Flanşlı motorlarda mil yüksekliği önemli mi?

Doğrudan değil; ancak gövde büyüklüğü flanş ölçüsünü ve mil çapını belirlediği için dolaylı olarak önemlidir. Flanş ve mil ölçüleri birlikte kontrol edilmelidir.

Etikette FA yazıyor ama motorun ayakları da var; hangisi doğru?

Sahada sonradan değişiklik yapılmış olabilir. Böyle durumlarda motorun fotoğrafını birkaç açıdan çekip iletmek, kod ile fiili montajın karşılaştırılmasını sağlar.

İletilmesi gereken montaj bilgileri

  • WAT etiket fotoğrafı ve tam tip kodu (yapı şekli ve gövde alanı dahil)
  • Montaj şekli: ayaklı, B5, B35, B14 veya dikey konum
  • Ayaklıysa H, A, B ve ayak deliği çapı
  • Flanşlıysa P, N, M, S ölçüleri ve delik sayısı
  • Mil çapı × boyu, kama genişliği
  • Klemens kutusu yönü ve motorun çevresindeki boşluk
  • Bağlı olduğu makine ve tahrik şekli

Montaj ölçülerini ve fotoğrafları WhatsApp (+90 542 666 11 11), teklif listesi, telefon ya da info@drgmotor.com üzerinden DRG MOTOR'a gönderebilirsiniz. Diğer iletişim kanalları iletişim sayfasındadır.
