3 kW'lık bir WAT elektrik motorunu yenilerken güç, devir ve gerilim üçlüsü birlikte kontrol edilmezse yeni motor ya makineyi istenen hızda döndürmez ya da mevcut pano düzenine uymaz. Bu yazı, etiketteki bu üç değerin nasıl okunacağını, 3 kW sınırının gerilim yapısı açısından neden önemli olduğunu ve DRG MOTOR seçeneklerinin hangi rakamlarla karşılaştırılacağını açıklar.

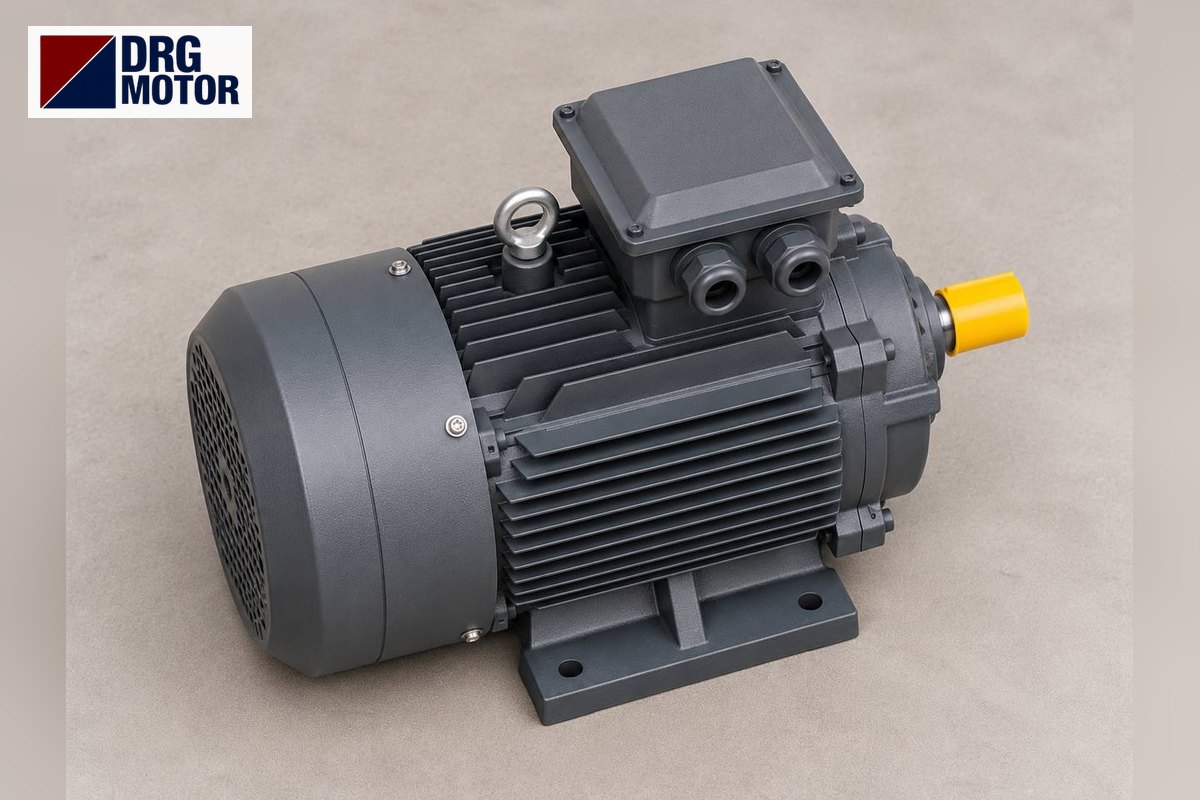

DRG MOTOR logolu gri trifaze elektrik motoru – WAT 3 kW motor yenilemede güç, devir ve gerilim kontrolü

Güç: 3 kW yazması yeterli değil

Aynı 3 kW, farklı devir sınıflarında çok farklı mil momenti demektir. DRG MOTOR verisinde 3 kW 2 kutuplu DRG-100L-2'nin nominal momenti 9,9 Nm iken 4 kutuplu DRG-100L2-4'te 19,8 Nm, 6 kutuplu DRG-132S-6'da 29,6 Nm'dir. Bu yüzden 3 kW'lık bir motorun yerine yalnızca güce bakarak motor seçmek, makinenin ihtiyaç duyduğu momenti ve hızı karşılamayabilir; kW ile birlikte devir sınıfı, gövde ve mil de değerlendirilmelidir.

Ayrıca mevcut motorun gerçekten tam yükte mi çalıştığı, yoksa sık sık termik attırıp attırmadığı önemlidir. Termik sorunu yaşanan bir uygulamada aynı güçte motor koymak sorunu çözmeyebilir; önce yük ve arıza nedeni incelenmelidir.

Devir: nominal değer ile devir sınıfı farkı

WAT kataloğunda 3 kW motorlar 2 kutupta yaklaşık 2890–2930 d/d, 4 kutupta 1445 d/d nominal devirle verilir. Bunlar yük altındaki devirlerdir; motorlar sırasıyla 3000 ve 1500 d/d sınıfındadır. DRG MOTOR verisinde aynı sınıfların nominal devri 2895 d/d (DRG-100L-2) ve 1450 d/d (DRG-100L2-4) olarak görünür. Pompa, fan veya kayış-kasnaklı tahriklerde birkaç devirlik fark çoğu zaman tolere edilir, ancak hassas dozaj veya senkron çalışan hatlarda bu fark ayrıca değerlendirilmelidir.

Etiketinizde 60 Hz satırı da varsa dikkat: WAT kataloğu 50 Hz motorun 460 V 60 Hz'de çalıştırıldığında güç için yaklaşık 1,15, devir için 1,2 katsayısı verir. Türkiye'deki 50 Hz şebeke için 50 Hz satırındaki değerler esas alınır.

Gerilim: 3 kW neden sınır?

WAT kataloğundaki standart tasarımda 3 kW'a kadar 2, 4 ve 6 kutuplu üç fazlı motorlar 230 VΔ/400 VY, 3 kW üzerindekiler 400 VΔ/690 VY olarak verilir. DRG MOTOR online mağazasındaki modellerde 3 kW'a kadar olanlar 230/400 V, 4 kW ve üzeri 400/690 V olarak listelenir; özel gerilim veya farklı frekans ihtiyacı ayrıca belirtilmelidir. Motorun mevcut beslemeye uygunluğu; etiket gerilimi, frekansı, üretici toleransları ve bağlantı düzeni birlikte kontrol edilerek belirlenmelidir. Bu ayrım şu açıdan önemlidir:

  • Güç aynı kalsa bile eski ve yeni motorun etiket gerilimleri ile Δ/Y bağlantıları ayrı ayrı karşılaştırılmalıdır. Buradaki örnek, standart 230/400 V modeller içindir. Farklı gerilimli veya özel üretim motorlarda uygunluk ayrıca değerlendirilmelidir.
  • Güç payı bırakmak için bir üst kademe (4 kW) düşünülüyorsa motor 400/690 V yapısına geçer ve 380 V şebekede üçgen (Δ) çalışır. Mevcut yol verme düzeni (ör. yıldız-üçgen) varsa uygunluğu değişebilir.

Bağlantı ve koruma düzenindeki her değişiklik yetkin teknik personel tarafından değerlendirilmeli ve uygulanmalıdır; bu yazı bağlantı talimatı vermez.

Akım ve DRG seçenekleri

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. 3 kW'lık bir WAT elektrik motoru için değerlendirilebilecek DRG seçenekleri ve 400 V'taki nominal akımları:

  • DRG-100L-2 – 3 kW, 3000 d/d sınıfı, 2895 d/d, 230/400 V, 400 V'ta 5,71 A, 100L gövde, mil 28×60 mm
  • DRG-100L2-4 – 3 kW, 1500 d/d sınıfı, 1450 d/d, 230/400 V, 400 V'ta 6,02 A, 100L gövde, mil 28×60 mm
  • DRG-132S-6 – 3 kW, 1000 d/d sınıfı, 968 d/d, 230/400 V, 400 V'ta 6,84 A, 132S gövde, mil 38×80 mm

WAT standart 3 kW 2 ve 4 kutuplu tipleri (Q3H100L2D, Q3H100L4D) 100 gövde ve 28×60 mm mille verilir; ancak WAT'ın kompakt Q3H90L2E tipi 90 gövde ve 24×50 mm mile sahiptir. Etiket kodunuz kompakt tipi gösteriyorsa ölçü farkı ayrıca incelenmelidir. Akım değerlerini karşılaştırmak için motor akım tablosu kullanılabilir; tüm gam DRG MOTOR elektrik motoru mağazasında, genel sanayi uygulamaları genel maksatlı elektrik motorları sayfasındadır.

Etiket fotoğrafınızı ve panodaki yol verme düzenini DRG MOTOR'a bildirirseniz güç, devir ve gerilim birlikte incelenerek değerlendirme yapılır.

Sık sorulanlar

Motor sürekli ısınıyordu; 4 kW almak çözüm olur mu?

Olabilir de olmayabilir de. Isınmanın nedeni aşırı yük, düşük gerilim, faz dengesizliği veya soğutma yetersizliği olabilir. Neden belirlenmeden güç artırmak, üstelik gerilim yapısı da değiştiği için, yeni sorunlar getirebilir.

Etiketteki akım ile DRG motorun akımı farklıysa sorun olur mu?

Aynı güçteki motorların nominal akımları küçük farklar gösterebilir. Koruma ayarının yeni motorun etiket akımına göre yetkin personelce gözden geçirilmesi gerekir.

230 V üç fazlı şebekem var; 3 kW motor kullanılabilir mi?

230/400 V yapılı motorlar 230 V üç faz şebekede üçgen bağlantıyla çalışacak şekilde tasarlanır; şebekenizin ve pano düzeninizin uygunluğu yerinde yetkin personelce değerlendirilmelidir.

İletmeniz gereken bilgiler

  • WAT etiket fotoğrafı ve tam tip kodu
  • Etiketteki güç, 50 Hz nominal devir ve akım
  • Etiketteki gerilim yapısı (230/400 V veya 400/690 V) ve şebeke gerilimi
  • Mevcut yol verme şekli (direkt, yıldız-üçgen, yumuşak yol verici, invertör)
  • Gövde numarası, montaj şekli ve mil ölçüsü
  • Makine tipi, yük durumu ve varsa arıza/ısınma geçmişi

Bu bilgileri WhatsApp (+90 542 666 11 11), teklif listesi, telefon veya info@drgmotor.com üzerinden gönderin; seçenekler çalışma koşullarıyla birlikte teknik olarak değerlendirilsin. Diğer kanallar iletişim sayfasındadır.
