Plastik hammadde mikserinde motor gücünü karışımın kendisi değil, haznenin dolu hâldeyken ilk dönüşte istediği kopma torku ve granülün hareket ettirilen kütlesi belirler. Granül ile masterbatch kuru, serbest akan bir yük olduğu için çalışma sırasında yük oldukça düzgündür; zor an, dolu hazne veya kazanla duruştan kalkıştır. Bu yüzden seçimde motorun nominal gücü kadar kalkış momenti de kontrol edilir.

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır; hammadde mikserlerinde kullanılan 3 fazlı asenkron IEC motorlar elektrik motoru online satın al sayfasında güç, devir ve gövde tipine göre listelenir.

Bu yazı yalnız granül, masterbatch ve kırma malzemeyi kuru karıştıran makineleri ele alır. Plastiği eriterek topaklayan aglomerasyon makinesi ayrı bir yük tipidir; onun için plastik aglom makinesi motoru yazısına bakabilirsiniz.

Dikey Helezonlu ve Kazanlı Mikserde Motor Ne Yapar?

Dikey helezonlu mikserde konik ya da silindirik haznenin ortasında, bir boru içinde dönen helezon vardır. Helezon granülü alttan alıp yukarı taşır, üstten yağmur gibi döker; malzeme haznenin kenarından aşağı süzülerek tekrar helezona girer. Karışım bu dolaşımla sağlanır; motor genellikle haznenin altında ya da üstünde durur ve helezonu kayış-kasnakla veya redüktörle döndürür.

Kazanlı (yatay kanatlı) mikserde ise yatık ya da dik bir kazanın içinde kanatlar veya paletler döner ve malzemeyi sürekli devirir. Burada dolum miktarı ve kanat yüzeyi daha belirleyicidir; kazan altındaki boşaltma kapağı açılırken mikser genellikle çalışmaya devam eder.

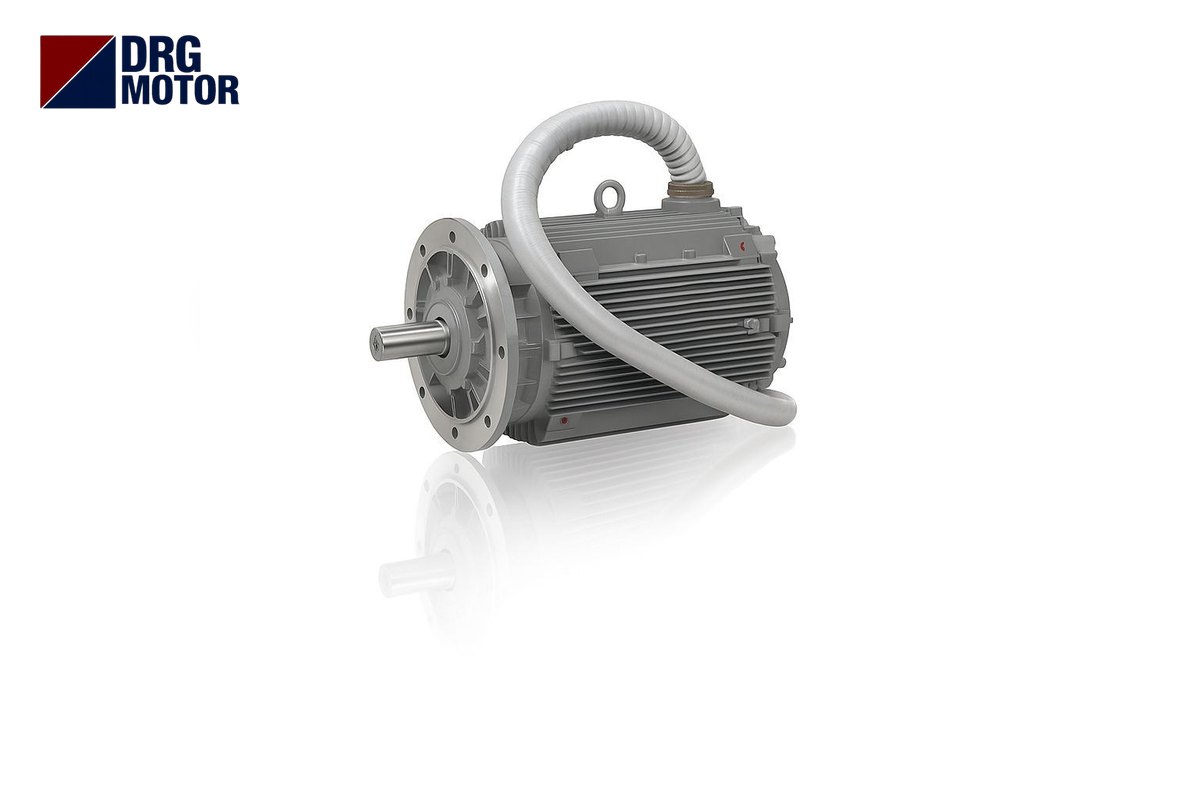

Plastik hammadde mikseri için DRG logolu gri trifaze elektrik motoru

Karışım Yükü: Granül, Masterbatch, Kırma

Granülde yük, malzemenin yığın yoğunluğuna ve hazne yüksekliğine bağlıdır. Masterbatch genellikle küçük oranda eklenir ve yükü belirgin değiştirmez; ancak toz katkı, kırma (regrind) ve pul malzeme granülle karıştırıldığında akış bozulur ve helezon daha fazla zorlanır. Islak ya da nemli kırma malzeme ise köprüleşmeye yol açarak kalkış torkunu yükseltir.

Mikser tipiTahrik düzeniYükün karakteriKritik an
Dikey helezonluKayış-kasnak / redüktörDüzgün, helezon doluDolu haznede kalkış
Kazanlı kanatlıRedüktörDolum oranına bağlıAşırı dolum
Döner kazanlı (tambur)Redüktör + zincirDengesiz kütleKalkış ve durma

Küçük atölye mikserlerinde motor birkaç kW düzeyindedir, birkaç ton kapasiteli dikey silo mikserlerde daha yüksek olabilir; kesin güç makine imalatçısının plakası ve kataloğundadır. Kapasiteyi artırmak için haznenin üstüne ek yapmak motor yükünü doğrudan artırır.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Örnek Hesap: Helezon Torku, Motor Gücü ve Kalkış Kontrolü

Aşağıdaki değerler tamamen örnektir ve gerçek makinenin yerine geçmez. Varsayım: helezon mili çalışırken 110 Nm tork istiyor, dolu haznede ilk kalkışta bunun iki katı (220 Nm) kopma torku gerekiyor; motor kasnağı 100 mm, helezon kasnağı 400 mm, kayış kayıpları ihmal ediliyor.

  • Helezon devri: 1460 · 100 / 400 = 365 d/d
  • Çalışma gücü: P = T · n / 9550 = 110 · 365 / 9550 ≈ 4,2 kW → bir üst standart güç 5,5 kW
  • Motor seçimi: DRG-132S-4, 5,5 kW, 1460 d/d, nominal moment 36,0 Nm, Ts/Tn 2,0
  • Helezona yansıyan nominal tork: 36,0 · 4 = 144 Nm (110 Nm ihtiyacın üstünde)
  • Direkt kalkışta helezona yansıyan tork: 36,0 · 2,0 · 4 = 288 Nm (220 Nm kopma torkunun üstünde)

Aynı motor yıldız-üçgen ile kalkarsa kalkış momenti üçte bire iner: 288 / 3 = 96 Nm. Bu değer 220 Nm'lik kopma torkunun altında kalır; yani bu örnekte dolu haznede yıldız bağlantıyla kalkış başarısız olur. Çözüm, mikseri boşken çalıştırıp sonra doldurmak, direkt yol vermek ya da yumuşak kalkışlı bir sürücü kullanmaktır. Kasnak oranlarını kasnak ve kayış hesaplama aracı ile kendi makinenize göre kontrol edebilirsiniz.

Tahrik Bağlantısı ve Montaj Ölçüleri

Kayışlı dikey helezonlu mikserde motor çoğunlukla B3 ayaklıdır ve gergi kızağına bağlanır. Mil çapı ve kama ölçüsü kasnak göbeğini belirler: DRG katalog verisine göre 112 gövdede mil 28×60 mm, 132 gövdede 38×80 mm, 160 gövdede 42×110 mm'dir. 112 gövdede ayak delik aralıkları A 190 mm, B 140 mm; 132M gövdede A 216 mm, B 178 mm'dir.

Redüktörlü kazanlı mikserde motor redüktör girişine B5 flanşla bağlanır; burada flanşın P, M, N değerleri ve mil boyu eskisiyle karşılaştırılır. Motor gövdesi değişse bile mil yüksekliği H aynı kalmazsa kasnak hizası kayar ve kayış yan yüzeyden aşınır.

Plastik Tozu, Kurutucu Sıcağı ve Toz Patlaması Riski

Granül karıştırmada en sık karşılaşılan sorun fan kapağının ince plastik tozu ve kırma kırıntısıyla tıkanmasıdır. IP55 gövde toz girişine karşı korunur, ancak kapağın üstünde biriken toz soğutma havasını keser ve motor ısınır. Kurutucu (dryer) ile birlikte çalışan hatlarda haznenin sıcak havası motorun çevresini ısıtabilir; ortam sıcaklığı +40 °C'yi aşmamalıdır.

Granül ve masterbatch karıştırma çoğu durumda patlayıcı ortam sayılmaz. Ancak çok ince plastik tozu yoğun biçimde havaya karışıyorsa tesisin toz patlaması değerlendirmesi yapılmalıdır; böyle bir bölgede Ex korumalı özel motor gerekir ve bu görev standart IEC motorla karşılanmaz.

Arıza belirtisinden nedene

  • Sabah ilk çalıştırmada motor uğulduyor, dönmüyor: dolu haznede kalkış momenti yetersiz ya da yıldız bağlantıda kalkış yapılıyor.
  • Kayış patinaj yapıyor, kokuyor: kayış gerginliği düşük ya da kasnak oranı helezonu aşırı zorluyor.
  • Renk dağılımı homojen değil: helezon devri düşük ya da karışım süresi kısa; motor değil süreç sorunu olabilir.
  • Motor gövdesi aşırı sıcak: fan kapağı tozla kapanmış veya hazne kapasitesi artırılmış.

Motor Siparişinden Önce Ölçün ve Not Edin

  • Eski motor etiketi: kW, d/d, gerilim, bağlantı
  • Montaj: B3 ayaklı mı, B5 flanşlı mı; ayak delik aralıkları A ve B
  • Mil çapı ve boyu, kasnak çapları ya da redüktör oranı
  • Hazne kapasitesi ve karıştırılan malzeme (granül, kırma, toz katkı)
  • Yol verme şekli ve dolu haznede kalkış yapılıp yapılmadığı

Mikser, besleyici ve helezon gibi genel uygulamalar için seçenekleri genel maksatlı elektrik motorları sayfasında da görebilirsiniz.

Plastik Hammadde Mikserine Uygun DRG Motorları

Modeller küçük atölye mikserinden silo tipi dikey helezonlu miksere kadar 4 kutuplu seçeneklerden alınmıştır; kayışla helezon devrine indirmeye ve redüktör girişine uygundur.

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Plastik Mikser Motoru Hakkında Sık Sorulanlar

Dikey helezonlu plastik mikser motoru kaç kW olmalı?

Güç hazne kapasitesine, helezon çapına ve devrine bağlıdır. Küçük atölye mikserlerinde birkaç kW yaygındır; kesin değer makine plakasıdır. Değiştirirken eski motorla aynı güçte ya da bir üst güçte kalın.

Mikser dolu hâldeyken neden kalkmıyor?

Dolu haznede helezonun kopma torku çalışma torkunun çok üstündedir. Yıldız-üçgen kalkışta motor momenti üçte bire düştüğü için bu torku yenemeyebilir.

Masterbatch oranı motor yükünü değiştirir mi?

Düşük oranda masterbatch yükü belirgin değiştirmez. Asıl farkı kırma, pul ya da toz katkı yaratır; bunlar akışı bozar ve helezonu zorlar.

Mikser motoru için 2 kutuplu motor kullanılır mı?

Helezon ve kanat devirleri düşük olduğu için 4 kutuplu motor ve kayış ya da redüktör en yaygın düzendir. 2 kutuplu motorda daha büyük çevrim oranı gerekir ve kalkışta helezona yansıyan tork düşer.
