Chaque moteur électrique porte, sur une petite plaque métallique, une étiquette qui constitue sa carte d'identité. Cette étiquette contient toutes les informations techniques essentielles, de la puissance du moteur à sa tension, de sa vitesse à sa classe de rendement. Choisir le bon moteur, remplacer un moteur existant ou résoudre une panne : tout cela exige de lire correctement les valeurs de cette étiquette. Alors, pourquoi les informations de l'étiquette sont-elles si importantes dans le choix d'un moteur électrique et que signifient ces valeurs ?
Dans cet article, nous examinons les valeurs de l'étiquette du moteur et le rôle de ces informations dans le choix du bon moteur. Pour revoir les notions de base du moteur, vous pouvez consulter notre article qu'est-ce qu'un moteur électrique.
Qu'est-ce que l'étiquette du moteur ?

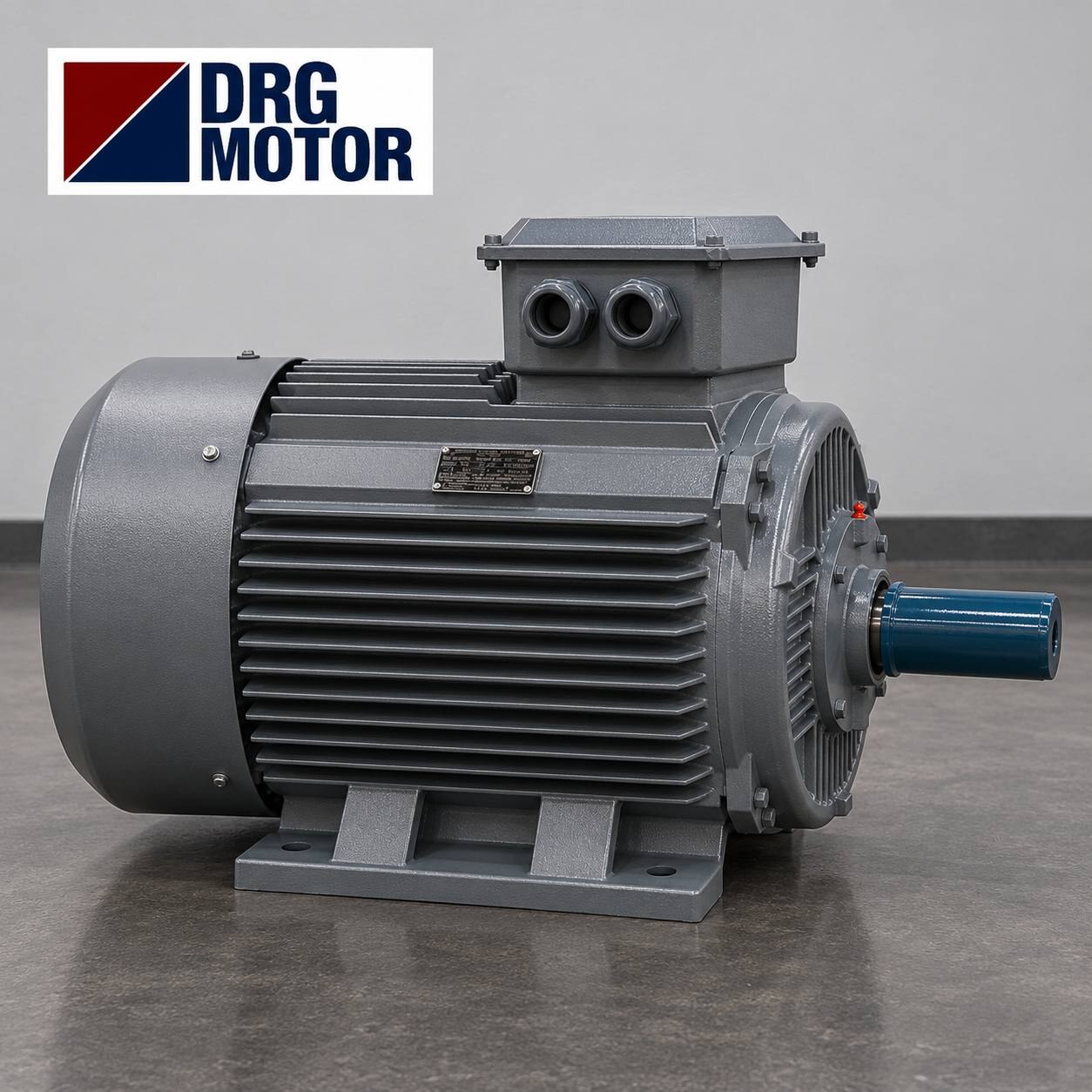

L'étiquette du moteur est la plaque signalétique apposée par le fabricant et qui définit les limites de fonctionnement du moteur. Cette étiquette indique la puissance, la tension, le courant, la vitesse, la fréquence, l'indice de protection et bien plus encore. Elle constitue la référence de base qui montre dans quelles conditions le moteur peut fonctionner en toute sécurité. C'est pourquoi, pour toute décision concernant le moteur, l'étiquette est la première source à consulter.
Sans étiquette, il est difficile de connaître avec certitude les caractéristiques d'un moteur. Une étiquette effacée ou endommagée crée donc une incertitude sur le moteur.
Puissance nominale (kW)
L'une des valeurs les plus importantes de l'étiquette est la puissance nominale exprimée en kilowatts. Cette valeur indique la puissance mécanique que le moteur peut fournir en continu et constitue la base du choix du moteur. La puissance requise par l'application et la puissance indiquée sur l'étiquette doivent être compatibles ; sinon, le moteur est soit surchargé, soit inutilement surdimensionné.
La valeur de puissance est parfois indiquée en chevaux (HP) ; un HP correspond à environ 0,75 kW. Vous trouverez les options de puissance dans notre tableau des puissances (kW) et des vitesses.
Tension (V)
La valeur de tension figurant sur l'étiquette indique sous quelle tension le moteur fonctionnera. Les moteurs industriels fonctionnent généralement en 380 V triphasé, tandis que les petits moteurs fonctionnent en 220 V monophasé. La tension d'alimentation du moteur doit correspondre à la valeur de l'étiquette ; une tension incorrecte sollicite le moteur et le fait chauffer. C'est pourquoi la tension est toujours vérifiée avant l'installation.
L'étiquette peut également comporter des valeurs de tension différentes pour le couplage étoile et le couplage triangle. Ces valeurs déterminent la manière dont le moteur sera raccordé.
Courant (A)
Le courant nominal est la valeur de courant absorbée par le moteur à pleine charge. Cette valeur est essentielle pour le choix de la section de câble et des organes de protection. Un fonctionnement continu au-dessus du courant indiqué sur l'étiquette entraîne une surchauffe et une détérioration du bobinage. Le courant est donc une valeur à surveiller aussi bien lors du choix que pendant l'exploitation.
Une hausse anormale du courant est le plus souvent le signe d'une surcharge ou d'un problème mécanique. Le suivi du courant est donc un indicateur important de l'état de santé du moteur.
Vitesse de rotation (tr/min)
La valeur de vitesse figurant sur l'étiquette indique le nombre de tours par minute de l'arbre du moteur. Cette valeur est directement liée au nombre de pôles du moteur : 2 pôles correspondent à environ 3000, 4 pôles à 1500 et 6 pôles à environ 1000 tr/min. La vitesse requise par l'application impose de choisir un moteur à la bonne vitesse.
La vitesse influe également sur le couple ; les moteurs à faible vitesse produisent un couple plus élevé. Le choix de la vitesse se fait donc selon les besoins de l'application en vitesse et en couple.
Fréquence (Hz)
La valeur de fréquence indique la fréquence du réseau pour laquelle le moteur a été conçu ; dans notre pays, cette valeur est de 50 Hz. La fréquence du moteur doit être compatible avec le réseau qui l'alimente. La fréquence est un paramètre qui influe directement sur la vitesse du moteur. Lorsqu'un variateur de fréquence est utilisé, cette valeur devient réglable.
Un moteur conçu pour une fréquence différente fonctionne, sur un réseau inadapté, à une vitesse et avec des performances différentes de celles attendues.
Facteur de puissance (cosφ)
Le facteur de puissance indique quelle part de l'énergie absorbée par le moteur est convertie en travail utile. Un facteur de puissance élevé signifie que la puissance réactive inutile prélevée sur le réseau est faible. Les moteurs de qualité possèdent généralement un meilleur facteur de puissance.
Les moteurs à faible facteur de puissance absorbent un courant supplémentaire et chargent l'installation. La valeur de cosφ est donc prise en compte du point de vue du rendement.
Classe de rendement (IE)
Le code IE figurant sur l'étiquette indique la classe de rendement du moteur : IE3 signifie rendement premium et IE4 rendement super premium. Plus la classe de rendement est élevée, moins le moteur consomme d'énergie pour effectuer le même travail. Dans les applications fonctionnant en continu, cette valeur influe directement sur le coût de l'énergie. La classe de rendement est donc l'un des critères les plus importants du choix d'un moteur.
Nous traitons l'apport des classes de rendement à l'exploitation dans notre article moteurs électriques à haut rendement. La classe IE fait partie des informations les plus précieuses de l'étiquette.
Indice de protection (IP)
Le code IP indique dans quelle mesure le moteur est protégé contre la poussière et l'eau ; par exemple, IP55 assure une protection contre la poussière et les projections d'eau. L'environnement dans lequel le moteur fonctionnera détermine l'indice IP nécessaire. Les milieux poussiéreux et humides exigent un indice de protection IP élevé. Un indice de protection inadapté entraîne une défaillance prématurée du moteur.
Le bon indice IP protège le moteur des agents extérieurs et prolonge sa durée de vie. La valeur IP de l'étiquette est donc choisie en fonction de l'environnement.
Classe d'isolation
La classe d'isolation, indiquée par des lettres comme F ou H, montre jusqu'à quelle température l'isolation du bobinage du moteur peut résister. Une classe d'isolation élevée permet au moteur de fonctionner en toute sécurité dans des environnements chauds et sous forte charge. Cette valeur détermine la résistance du moteur à la chaleur. Dans les applications exigeantes et chaudes, on privilégie une classe d'isolation élevée.
La classe d'isolation est une information critique pour la durée de vie du moteur. Nous expliquons l'importance de la tenue en température dans notre article contrôle de température du moteur électrique.
Régime de fonctionnement (S1, S2...)
Le code de régime de fonctionnement figurant sur l'étiquette indique si le moteur est conçu pour un service continu ou pour un service intermittent. S1 désigne le service continu, les autres codes désignent différents types de service intermittent. Le mode de fonctionnement de l'application impose de choisir un moteur au bon régime. Un régime inadapté entraîne une sollicitation excessive du moteur.
Une application fonctionnant en continu nécessite un moteur en régime S1 ; pour une application intermittente, d'autres régimes peuvent convenir. Le bon régime assure l'adéquation du moteur à l'application.
Type de montage (B3, B5, B35)
L'étiquette ou le catalogue indique également le type de montage du moteur. Les types les plus courants sont à pattes (B3), à bride (B5) et combiné (B35). Le type de montage est choisi selon l'équipement auquel le moteur sera raccordé, et un montage correct évite les erreurs d'alignement. Un type de montage inadapté crée des problèmes de compatibilité lors de l'installation.
Le bon type de montage assure une transmission efficace de la puissance vers l'équipement. Cela signifie à la fois rendement et longévité.
Hauteur d'axe et dimensions
L'information de hauteur d'axe figurant sur l'étiquette indique les dimensions normalisées du moteur. Des dimensions normalisées facilitent grandement le remplacement du moteur et sa mise en stock de secours. Un moteur de même hauteur d'axe peut être monté facilement à la place du moteur défaillant.
Des dimensions hors norme peuvent poser problème lors du remplacement. C'est pourquoi on privilégie les moteurs aux dimensions de carcasse normalisées.
Numéro de série et marque
Le numéro de série et la marque figurant sur l'étiquette assurent l'identité du moteur et le suivi de la garantie. Le numéro de série permet d'identifier le moteur lors d'une demande de garantie et de l'approvisionnement en pièces de rechange. La marque, quant à elle, donne une idée de la qualité de fabrication. Ces informations assurent la traçabilité du moteur.
Le numéro de série est demandé lors d'une demande de garantie ; c'est pourquoi l'étiquette est préservée. Nous traitons le sujet de la garantie dans notre article garantie des moteurs électriques.
Pourquoi les informations de l'étiquette sont-elles vitales ?
Réunies, toutes ces valeurs déterminent l'adéquation du moteur à l'application. Le choix du bon moteur n'est possible que si la puissance, la vitesse, le rendement, la protection et le montage indiqués sur l'étiquette correspondent à l'application. Un choix effectué sans étiquette repose sur des suppositions et peut être erroné. L'étiquette est donc le fondement du choix.
Lire correctement les informations de l'étiquette, c'est à la fois faire le bon choix et exploiter le moteur en toute sécurité. Cela permet au moteur de fonctionner de façon efficace et durable.
Conséquences d'une lecture erronée
Une mauvaise interprétation des valeurs de l'étiquette entraîne de graves problèmes. Un mauvais choix de puissance signifie surcharge ou gaspillage ; une mauvaise tension, une panne ; un mauvais indice de protection, des dommages liés à l'environnement. Ces erreurs entraînent une défaillance prématurée du moteur et un surcoût. L'étiquette est donc lue avec attention.
Une lecture correcte évite toutes ces erreurs. Une lecture avisée est le fondement d'une application correcte et sûre.
L'étiquette lors de l'achat d'un moteur de rechange
Lorsqu'on achète un moteur pour en remplacer un autre, l'étiquette de l'ancien moteur est le guide le plus fiable. La puissance, la vitesse, la hauteur d'axe et le type de montage indiqués sur l'étiquette permettent de trouver le bon moteur de rechange. Sans les informations de l'étiquette, il devient difficile de trouver un moteur compatible. C'est pourquoi ces informations sont relevées lors du remplacement.
Un moteur présentant les mêmes valeurs d'étiquette assure un remplacement sans problème. Cela préserve la continuité de la production.
Le schéma de raccordement sur l'étiquette
De nombreuses étiquettes de moteur comportent également le schéma de couplage étoile et triangle. Ce schéma montre comment le moteur doit être raccordé et sert de guide pour un branchement correct. Un raccordement incorrect empêche le moteur de fonctionner ou l'endommage. Le schéma de raccordement est donc suivi avec attention.
Un raccordement correct est indispensable au fonctionnement sûr et efficace du moteur. Le schéma de l'étiquette sert de guide lors de l'installation.
Température ambiante et étiquette
Certaines étiquettes indiquent également la température ambiante pour laquelle le moteur a été conçu. Les moteurs standard sont généralement conçus pour une température ambiante donnée ; dans des environnements plus chauds, cela est pris en compte. Sous température élevée, le moteur peut être utilisé en dessous de sa puissance ou nécessiter une classe d'isolation élevée.
L'information sur la température ambiante permet d'utiliser le moteur dans les bonnes conditions. Cela évite la surchauffe.
Évaluation de la qualité à partir de l'étiquette
Les valeurs telles que la classe de rendement, la classe d'isolation et l'indice de protection donnent aussi une idée de la qualité du moteur. Des valeurs élevées indiquent généralement un moteur de qualité et robuste. L'étiquette est donc, indirectement, un outil d'évaluation de la qualité. Une information d'étiquette incomplète ou imprécise éveille en revanche la méfiance.
Une information d'étiquette transparente et complète est le signe d'un fabricant fiable. Cela permet un choix éclairé.
Le bon fournisseur et l'information de l'étiquette
Un fournisseur fiable communique de façon transparente toutes les informations de l'étiquette du moteur qu'il vend. Il faut éviter un vendeur qui dissimule ces informations ou les laisse imprécises. Une information d'étiquette transparente vous permet de faire le bon choix. C'est le fondement d'un achat en confiance.
Nous expliquons les critères de choix d'un bon fournisseur dans notre article choix d'un vendeur de moteurs électriques. Une information transparente est la marque de la confiance.
Information de poids et manutention
Certaines étiquettes indiquent également le poids du moteur. Sur les moteurs de forte puissance en particulier, le poids est pris en compte pour l'équipement de levage et le sol de montage. Le poids donne également une idée de la quantité de matériau utilisée dans le moteur. Un plan de manutention correct rend l'installation sûre.
L'information de poids permet de planifier à l'avance la logistique et le montage. Cela évite les surprises lors de l'installation.
Valeur du rendement en pourcentage
À côté de la classe IE, certaines étiquettes indiquent également le rendement du moteur en pourcentage. Cette valeur exprime numériquement quelle part de l'énergie absorbée par le moteur est convertie en travail utile. Un rendement élevé signifie de faibles pertes d'énergie. Dans les applications fonctionnant en continu, cette valeur se traduit directement par des économies.
Le rendement en pourcentage est un critère concret pour comparer les moteurs entre eux. Cela permet un choix éclairé.
La préservation de l'étiquette
Une étiquette effacée ou arrachée crée une incertitude sur le moteur et rend difficile la recherche du bon moteur de rechange. Il est donc recommandé de préserver l'étiquette et, si nécessaire, d'en relever séparément les informations. Une étiquette préservée maintient l'identité du moteur.
L'étiquette peut s'user, en particulier sur les moteurs fonctionnant en milieu difficile. Il est donc judicieux de sauvegarder ces informations.
Étiquette et calcul énergétique
Les valeurs de puissance et de rendement de l'étiquette servent à calculer la consommation d'énergie du moteur. Ce calcul permet de prévoir le coût d'exploitation et d'évaluer le gain apporté par le passage à un moteur à haut rendement. Les informations de l'étiquette sont la donnée de base de la planification énergétique. Un calcul juste, c'est un investissement éclairé.
Nous traitons le retour sur investissement du passage à un moteur à haut rendement dans notre article durée d'amortissement d'un moteur à haut rendement. L'étiquette est le point de départ de ce calcul.
Adéquation entre l'étiquette et l'application
L'adéquation d'un moteur à une application se vérifie en comparant les valeurs de l'étiquette aux besoins de l'application. Puissance, vitesse, couple et protection : tout doit correspondre à l'application. Cette adéquation permet au moteur de fonctionner de façon efficace et sans problème. Un moteur inadapté signifie surcharge et manque de rendement.
Des valeurs d'étiquette adaptées à l'application sont le signe d'un bon choix. Cela garantit longévité et rendement.
Marquages de conformité aux normes
L'étiquette peut également porter des marquages indiquant les normes et les certifications auxquelles le moteur est conforme. Ces marquages attestent que le moteur a été fabriqué conformément à certaines normes de qualité et de sécurité. Dans les grands projets et à l'exportation, cette conformité est particulièrement recherchée. Les marquages normatifs témoignent de la fiabilité du moteur.
La conformité aux certifications et aux normes est une preuve de la qualité du moteur. Cela conforte un choix éclairé.
L'intérêt d'apprendre à lire une étiquette
Savoir lire l'étiquette d'un moteur est une compétence précieuse aussi bien pour le personnel technique que pour les exploitants. Cette compétence facilite le choix du bon moteur, le diagnostic des problèmes et la recherche du bon moteur de rechange. La lecture de l'étiquette est un élément fondamental de la gestion des moteurs. Ce savoir permet, à long terme, d'économiser du temps et de l'argent.
Apprendre à lire l'étiquette facilite toutes les décisions concernant le moteur. Cela signifie une utilisation avisée et sûre.
DRG Motor, pour le bon choix grâce à une lecture correcte de l'étiquette
Nous présentons de façon transparente les valeurs d'étiquette de tous nos moteurs et nous vous aidons à choisir le moteur dont les valeurs correspondent le mieux à votre besoin. Notre objectif est de fournir le bon moteur en faisant correspondre la puissance, la vitesse, le rendement, la protection et le montage à votre application. En interprétant correctement les valeurs de l'étiquette, nous vous proposons la solution la mieux adaptée.
Pour choisir le moteur dont les valeurs d'étiquette correspondent le mieux à votre besoin et bénéficier d'un support technique, vous pouvez contacter DRG Motor et consulter notre gamme sur la page nos produits. Une étiquette correctement lue est la première étape du bon choix de moteur.
