Moteur électrique pour cuve de mélange alimentaire : consistance, vitesse et couple

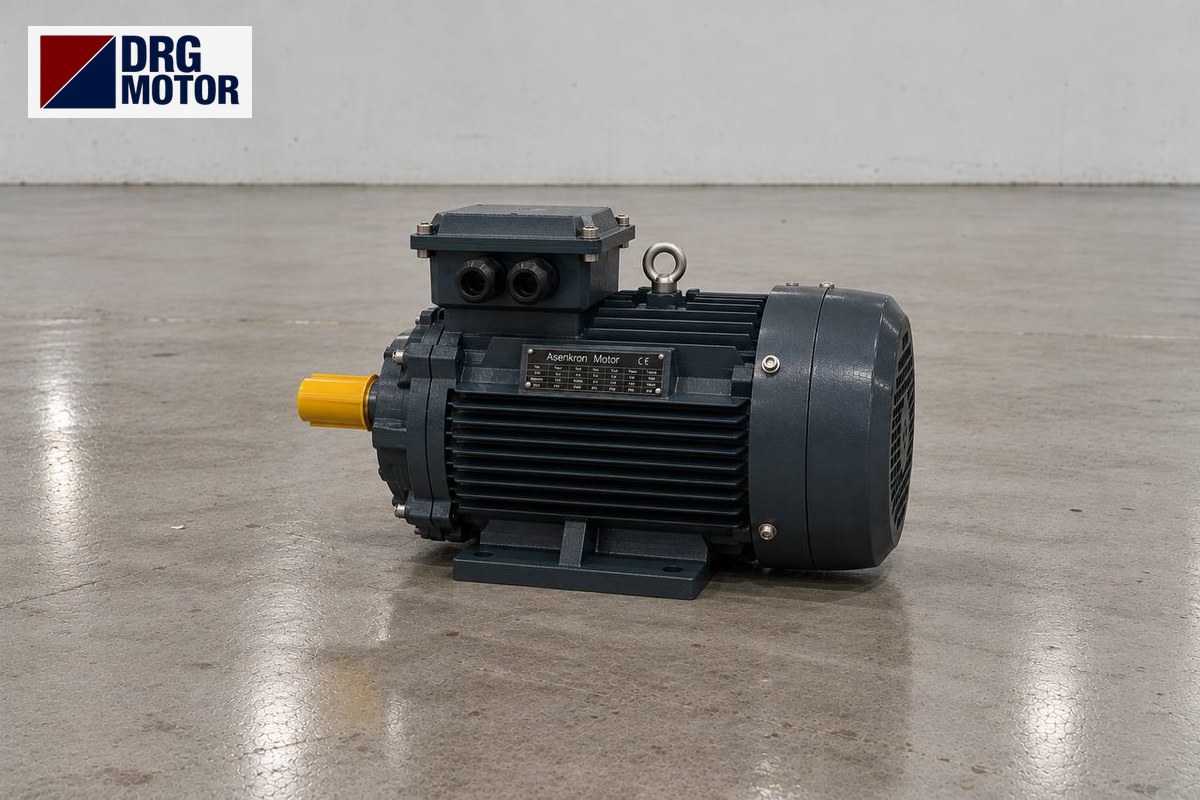

Dans une cuve de mélange alimentaire, c'est la consistance du produit qui fixe la puissance du moteur : un sirop ou une saumure fluides se mélangent avec une petite hélice rapide, tandis que les produits épais comme la confiture, le halva, le loukoum, la crème ou les sauces se mélangent avec un agitateur à ancre qui racle la paroi, à quelques dizaines de tours par minute et avec un couple élevé. C'est pourquoi le moteur de cuve est presque toujours un moteur triphasé 4 pôles (1500 tr/min) associé à un réducteur, monté verticalement sur le couvercle (V1, bride en bas). Par exemple, le DRG-90L-4 de 1,5 kW tourne à 1445 tr/min, absorbe 3,3 A sous 400 V et fournit un couple nominal de 9,91 N·m ; avec un réducteur d'environ 48:1, l'agitateur tourne à environ 30 tr/min.

La taille du moteur dépend moins du volume que de l'évolution du produit pendant la cuisson : les produits sucrés et amidonnés épaississent en chauffant et en perdant leur eau, et la charge la plus lourde arrive généralement en fin de cuisson. On rencontre généralement des moteurs de moins de 1 kW à quelques kW ; la valeur exacte figure sur la plaque de la cuve ou dans les données du fabricant. Vous trouverez les moteurs adaptés, avec cotes et courants, sur la page Acheter un moteur électrique en ligne. Le raccordement du moteur et l'installation du variateur doivent être réalisés par un électricien qualifié.

La consistance fixe le type d'agitateur, l'agitateur fixe le moteur

Le choix du moteur commence par l'agitateur, pas par le catalogue moteur. Dans la même cuve de 500 litres, trois agitateurs demandent trois moteurs différents :

• Hélice / turbine à pales inclinées : produits fluides (sirop, saumure, préparations lactées). Vitesse élevée, faible couple. Le moteur fonctionne souvent sans réducteur ou avec un faible rapport.
• Ancre à racleurs : produits épais et collants (confiture, crème, sauce, halva). Elle racle la paroi pour que le produit n'attache pas. Faible vitesse, couple élevé ; un réducteur à fort rapport est indispensable.
• Ruban hélicoïdal / agitateur à double mouvement : produits très épais, pâteux. C'est le type au couple le plus élevé ; sur certaines cuves, l'agitateur central et le racleur tournent en sens inverse sur des moteurs séparés.

Pour les agitateurs en produit fluide, la puissance croît approximativement selon P ~ n³ · D⁵ (n vitesse, D diamètre de l'agitateur). En pratique, doubler la vitesse multiplie la puissance par 8 environ, et un diamètre d'agitateur multiplié par 1,1 la multiplie par 1,6 environ. Avec un produit épais, la charge dépend surtout de la résistance du produit, c'est-à-dire du couple ; le calcul se fait avec P = T · n / 9550.

Faible vitesse et couple : dimensionner un motoréducteur

Pour une cuve de produit épais, suivez le calcul ci-dessous. Les valeurs sont des hypothèses ; sur votre cuve, prenez la vitesse et le couple de l'agitateur chez le fabricant ou déduisez-les du courant en charge du moteur existant.

• Hypothèse : agitateur à ancre à 30 tr/min, 400 N·m sur l'arbre en fin de cuisson.
• Puissance à l'arbre de l'agitateur : 400 × 30 / 9550 = 1,26 kW.
• Avec η = 0,9 pour les pertes du réducteur, puissance moteur : 1,26 / 0,9 = 1,40 kW → taille normalisée 1,5 kW.
• Rapport de réduction : 1445 / 30 ≈ 48. Avec le DRG-90L-4, le couple nominal à l'arbre de l'agitateur est ≈ 9,91 × 48,2 × 0,9 ≈ 430 N·m ; avec Ts/Tn = 2,3, il peut atteindre brièvement ≈ 988 N·m au démarrage.
• Si le produit est plus épais (hypothèse 600 N·m) : 600 × 30 / 9550 / 0,9 = 2,09 kW → DRG-100L1-4 de 2,2 kW ; ≈ 631 N·m à l'arbre avec le même rapport.

Le démarrage cuve pleine et refroidie est un cas particulier : si le produit du lot précédent a figé, le couple de démarrage dépasse la valeur nominale. C'est pourquoi le rapport de couple de démarrage (Ts/Tn) entre aussi en compte. Vous pouvez vérifier la vitesse et le couple de sortie avec le calculateur de sortie de réducteur.

Réglage de vitesse par variateur : la vitesse selon la recette

Sur une cuve, le variateur a deux rôles : adapter la vitesse au produit et assurer un démarrage progressif. Dans l'exemple, faire tourner l'agitateur à 20 au lieu de 30 tr/min revient à alimenter le moteur à environ 50 × 20 / 30 ≈ 33 Hz. La charge étant à couple constant, le couple reste le même et la puissance baisse avec la vitesse : 400 × 20 / 9550 ≈ 0,84 kW (à l'arbre).

• À basse fréquence, le ventilateur propre du moteur ralentit ; sur les cuves qui tournent longtemps à très basse vitesse, surveillez l'échauffement et, si nécessaire, étudiez une ventilation forcée avec le fabricant.
• Démarrer un produit épais avec une rampe de 5 à 10 secondes protège les racleurs et les dentures du réducteur (durée indicative, à adapter à la machine).
• Sur certaines cuves l'agitateur tourne en sens inverse pendant la vidange ; réglez ensemble le sens inverse et les limites de vitesse du variateur.

Vous pouvez tester la relation fréquence, vitesse et couple dans le calculateur VFD fréquence-couple-puissance.

Cuve à double enveloppe vapeur : un environnement chaud et humide

Sur les cuves de cuisson à double enveloppe vapeur ou huile, le moteur se trouve juste au-dessus du couvercle. À l'ouverture, la vapeur et l'air chaud montent et s'accumulent autour de la carcasse. Le moteur est choisi et placé en conséquence :

• Nos modèles catalogue sont protégés IP55 avec isolation classe F. L'IP55 protège contre les projections d'eau et la poussière ; n'exposez pas le moteur directement à un jet de vapeur ni au lavage haute pression.
• Un réducteur et une lanterne d'accouplement séparent le moteur du couvercle ; cette distance éloigne le moteur du couvercle chaud. Évitez les modifications qui raccourcissent la lanterne.
• En montage vertical, le capot de ventilateur est tourné vers le haut ; le fabricant doit prévoir un déflecteur contre les gouttes de condensation.
• Orientez la boîte à bornes à l'opposé de la sortie de vapeur, faites entrer le presse-étoupe par le bas et contrôlez le joint du couvercle à chaque entretien.
• Les surfaces en contact avec l'aliment sont l'agitateur, l'arbre et la cuve ; leur matériau et leur conception hygiénique relèvent du fabricant de la machine. Le moteur ne touche pas le produit.

Nous nous limitons ici aux points propres aux cuves ; pour la fourniture générale de moteurs d'agitateurs, voir notre article sur les moteurs adaptés aux mélangeurs et agitateurs.

Moteur en haut, vertical : montage à bride V1

Le montage le plus courant pour un moteur de cuve est le V1 : moteur à grande bride B5 en position verticale, arbre vers le bas, bride boulonnée sur la bride d'entrée du réducteur. On n'utilise pas de moteur à pattes. Au remplacement, les cotes de bride doivent correspondre exactement au réducteur. Cotes de bride B5 du catalogue DRG :

P est le diamètre extérieur de bride, N le diamètre de centrage, M le diamètre du cercle de perçage et S le diamètre des trous. Les carcasses 100L et 112M partagent la même bride et le même arbre : passer de 2,2 à 4 kW ne change donc souvent pas la bride d'entrée du réducteur. Pour les plans cotés, voir la page des dessins techniques des moteurs.

En montage vertical, le poids de l'agitateur et l'effort axial du produit doivent être repris par le roulement de sortie du réducteur ; le roulement du moteur n'est pas choisi pour cette charge. À la commande, précisez la bride B5 et l'utilisation verticale (V1).

Liste de contrôle pour le remplacement du moteur de cuve

• Relevez puissance, vitesse, tension et courant sur la plaque ; notez le montage vertical et le type de bride (B5).
• Mesurez les cotes P, N, M de la bride et D × E de l'arbre ; vérifiez la largeur de clavette.
• Nettoyez la clavette et l'alésage du moyeu d'entrée du réducteur et utilisez une pâte de montage ; si la clavette glisse sur un arbre vertical, l'entrée du réducteur s'use.
• Vérifiez le sens de rotation cuve vide ; un agitateur à racleurs qui tourne à l'envers décolle ses lames de la paroi.
• Avec un variateur, saisissez les paramètres moteur (courant, vitesse, cos φ) de la nouvelle plaque.
• Au premier lot, mesurez le courant en fin de cuisson et comparez-le au courant de plaque.

Quel moteur DRG pour quelle cuve ?

Le tableau donne les puissances 4 pôles les plus utilisées sur les agitateurs de cuve à réducteur. Choisissez la taille normalisée supérieure à la puissance calculée.

Caractéristiques catalogue du modèle de 1,5 kW de l'exemple :

• Puissance: 1,5 kW
• Vitesse nominale: 1445 tr/min
• Carcasse IEC: 90L
• Tension: 230/400 V (Δ/Y)
• Courant 380 V / 400 V: 3,47 A / 3,3 A
• cos φ: 0,77
• Couple nominal: 9,91 N·m
• Couple de démarrage Ts/Tn: 2,3
• Couple maximal Tmax/Tn: 2,3
• Courant de démarrage Is/In: 7
• Arbre D × E: 24 × 50 mm
• Roulement: 6205-ZZ-C3
• Entrée de câble: 1 × M25×1,5

Moteurs de cette puissance

• DRG-90S-4 – 1,1 kW – 1445 tr/min – Aluminium IEC 90S
• DRG-90L-4 – 1,5 kW – 1445 tr/min – Aluminium IEC 90L
• DRG-90L-4 – 1,5 kW – 1445 tr/min – Fonte IEC 90L
• DRG-100L1-4 – 2,2 kW – 1450 tr/min – Aluminium IEC 100L
• DRG-112M-4 – 4 kW – 1450 tr/min – Aluminium IEC 112M

Cliquez pour voir les prix actuels et commander ces moteursVOIR LES PRIX →

Questions fréquentes

Quelle vitesse pour un moteur de cuve de mélange ?

On choisit généralement un moteur 4 pôles 1500 tr/min (vitesse nominale d'environ 1445 à 1450 tr/min) ; la vitesse de l'agitateur est réduite par un réducteur. Avec un produit épais, un agitateur à ancre tourne le plus souvent à quelques dizaines de tr/min.

Combien d'ampères consomme un moteur de 1,5 kW ?

Le DRG-90L-4 4 pôles de 1,5 kW absorbe un courant nominal de 3,47 A sous 380 V et 3,3 A sous 400 V ; au démarrage, le courant atteint brièvement 7 fois cette valeur.

Peut-on monter un moteur d'agitateur à la verticale ?

Oui. Un moteur à bride B5 se monte sur le réducteur en position verticale, arbre vers le bas (V1). Précisez l'utilisation verticale à la commande ; le poids de l'agitateur doit être repris par le roulement de sortie du réducteur.

Pourquoi le moteur de cuve force-t-il ?

Le plus souvent parce que le produit épaissit en fin de cuisson ou que la cuve démarre avec un produit refroidi. Comparez le courant à la valeur de plaque ; s'il reste élevé, il faut un moteur plus puissant ou un rapport de réduction plus élevé.

Écrivez-nous avec la plaque de votre cuve, le rapport du réducteur et les cotes de bride : nous déterminerons ensemble le bon moteur. +90 (542) 666 11 11 · [email protected] · Contact. Les données techniques de tous les modèles figurent parmi les 120 modèles de notre boutique en ligne.
