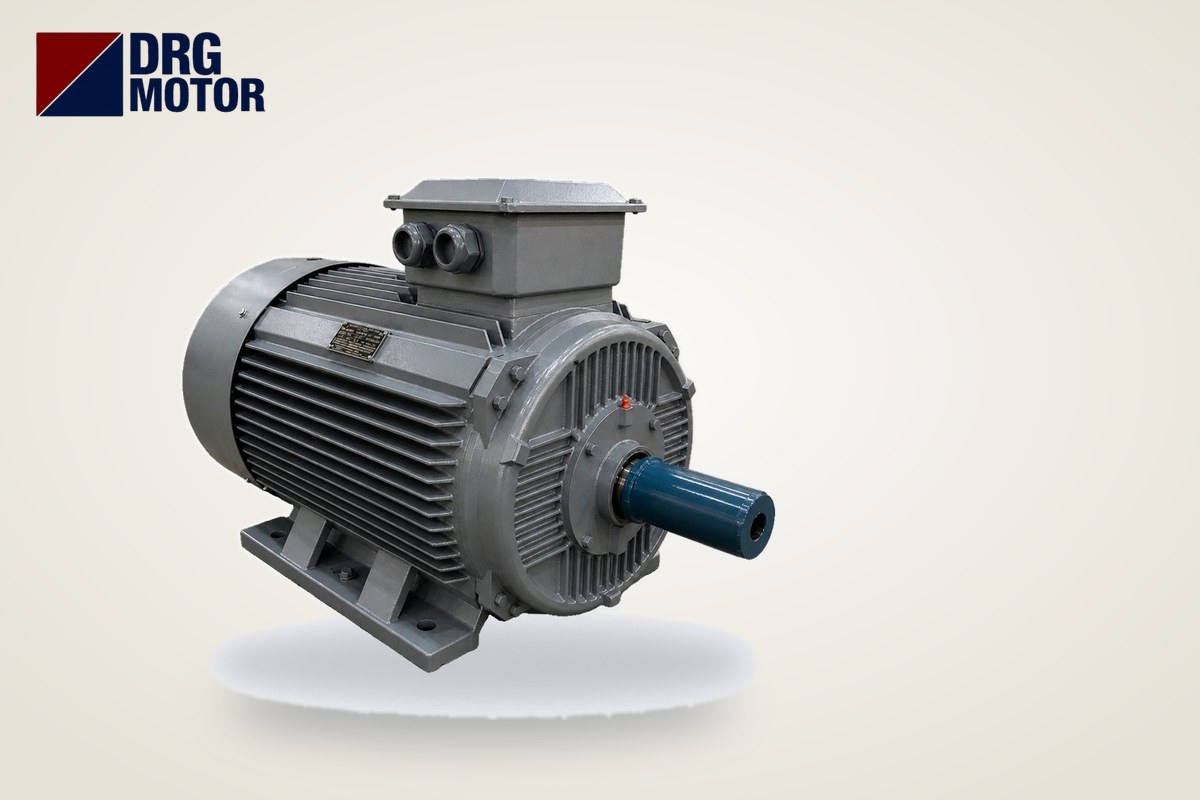

Tableau du diamètre d'arbre moteur selon les kW : de 0,25 à 315 kW

Le diamètre d'arbre d'un moteur ne dépend pas des kW mais de sa carcasse CEI : par exemple, un moteur de 15 kW à 1500 tr/min est en carcasse 160L avec un arbre de 42 mm de diamètre et 110 mm de long (largeur de clavette 12 mm) ; le même 15 kW à 3000 tr/min est en carcasse 160M avec, là encore, un arbre 42×110, tandis que la version 1000 tr/min passe en carcasse 180L avec un arbre 48×110. Parmi les moteurs standard de la boutique DRG, le diamètre d'arbre va de 11 mm à 0,25 kW jusqu'à 100 mm sur le 315 kW 4 pôles. Le tableau ci-dessous donne, dans une seule cellule, la carcasse, le diamètre × la longueur d'arbre et la largeur de clavette pour chaque puissance et chaque polarité.

Deux raisons expliquent qu'à puissance égale le diamètre d'arbre change. La première est le nombre de pôles : quand la vitesse baisse, le couple nécessaire pour les mêmes kW augmente, le moteur passe dans une carcasse plus grande et l'arbre grossit. La seconde est la conception de la carcasse : les moteurs de la série compacte délivrent la même puissance dans une carcasse plus petite d'un cran, leur arbre est donc aussi plus fin d'un cran. C'est pourquoi indiquer seulement les kW ne suffit pas pour commander un accouplement ou une poulie. Vous trouverez les moteurs du tableau avec leur carcasse et leur cote d'arbre sur notre page Acheter un moteur électrique en ligne.

Pour une présentation générale des bouts d'arbre, des normes de clavettes et des types d'accouplements, consultez notre article sur le diamètre d'arbre, la clavette et les normes d'accouplement d'un moteur électrique ; cet article se concentre directement sur le tableau des cotes par puissance.

Tableau du diamètre d'arbre moteur selon les kW (0,25–315 kW)

Chaque cellule indique dans l'ordre : carcasse CEI · diamètre d'arbre D × longueur d'arbre E · largeur de clavette F ; toutes les cotes sont en mm. Les valeurs sont les cotes catalogue des modèles standard (non compacts) de la boutique DRG. Le moteur de 315 kW 6 pôles est en carcasse 400M ; le catalogue ne donnant pas sa cote d'arbre, aucune valeur n'est indiquée dans cette cellule.

C'est la carcasse, et non la puissance, qui fixe le diamètre d'arbre

En lisant le tableau colonne par colonne plutôt que ligne par ligne, la règle apparaît : la cote d'arbre ne change pas tant que le numéro de carcasse ne change pas. En 4 pôles, les moteurs de 11 kW (DRG-160M-4) et de 15 kW (DRG-160L-4) ont des puissances différentes, mais avec leurs carcasses 160M et 160L ils portent le même arbre 42×110. De même, en 2 pôles, les moteurs de 5,5 kW et de 7,5 kW sont tous deux en carcasse 132S avec un arbre 38×80.

À l'inverse, quand une même puissance tombe dans une autre carcasse, l'arbre change aussi. Pour 3 kW, les moteurs 2 et 4 pôles utilisent un arbre 28×60 en carcasse 100L, tandis que le 3 kW 6 pôles passe en carcasse 132S avec un arbre 38×80. La série compacte en est l'exemple le plus clair :

• 5,5 kW 4 pôles : standard DRG-132S-4 carcasse 132S, arbre 38×80 ; compact DRG-112M-4K carcasse 112M, arbre 28×60.
• 11 kW 4 pôles : standard DRG-160M-4 carcasse 160M, arbre 42×110 ; compact DRG-132M-4K carcasse 132M, arbre 38×80.
• 3 kW 2 pôles : standard DRG-100L-2 carcasse 100L, arbre 28×60 ; compact DRG-90L-2K carcasse 90L, arbre 24×50.

Ainsi, lorsque vous remplacez un ancien moteur par un neuf de même puissance, vous savez si l'accouplement ou la poulie conviendra en regardant non pas la puissance, mais la carcasse de l'ancien moteur et l'arbre que vous avez mesuré.

Différence d'arbre entre 2 pôles et 4 pôles sur une même carcasse

À partir de la carcasse 225M, un même numéro de carcasse porte deux arbres différents. Les moteurs 2 pôles tournent vite avec un couple plus faible, leur arbre est donc plus fin ; à partir de 4 pôles, le couple double environ et l'arbre grossit. Par exemple, à 45 kW, le DRG-225M-2 2 pôles a un couple nominal de 144,9 Nm et le DRG-225M-4 4 pôles de 289,4 Nm ; les arbres sont en conséquence 55×110 et 60×140. Le tableau ci-dessous liste les carcasses concernées avec la largeur de clavette F et la cote GA (arbre + clavette) du catalogue.

L'écart est le plus grand sur les carcasses 315 et 355 : 65 mm contre 85 mm en carcasse 315, 75 mm contre 100 mm en carcasse 355. Sur ces carcasses, commander un accouplement pour un « moteur carcasse 315 » sans préciser le nombre de pôles conduit à recevoir le mauvais moyeu. Jusqu'à la carcasse 200L, la cote d'arbre du catalogue ne varie pas selon le nombre de pôles.

Vérifier la cote d'arbre sur site

Sur un moteur dont la plaque est illisible ou dont la carcasse est inconnue, mesurer l'arbre est le moyen le plus rapide de trouver la bonne ligne du tableau. Avant de mesurer, nettoyez l'arbre, retirez la clavette et tenez le pied à coulisse perpendiculaire à l'arbre.

D et E : diamètre et longueur

Mesurez le diamètre d'arbre en deux points éloignés de la rainure, dans deux directions perpendiculaires. La longueur d'arbre E est la distance entre l'épaulement de l'arbre (sortie du flasque) et le bout d'arbre. Le diamètre mesuré doit correspondre à l'une des valeurs standard du tableau (par ex. 24, 28, 38, 42, 48) ; une valeur intermédiaire indique un arbre usé ou usiné hors standard.

F et GA : largeur et hauteur de clavette

Relevez la largeur de rainure F en introduisant les becs intérieurs du pied à coulisse dans la rainure. Clavette en place, la distance entre le dessous de l'arbre et le dessus de la clavette est GA ; la profondeur de rainure du moyeu d'accouplement ou de poulie est usinée d'après cette cote. Par exemple, GA vaut 45 mm en carcasse 160L et 64 mm en 225M 4 pôles.

Taraudage en bout d'arbre

Le taraudage du trou de centre en bout d'arbre (DH dans le catalogue) sert aux extracteurs de poulie et aux vis de maintien du moyeu. Il est de M16×36 en carcasse 160L et de M20×42 en carcasse 225M ; si vous bloquez le moyeu axialement, choisissez la vis d'après ce taraudage.

Liste de contrôle pour commander un accouplement ou une poulie

• Indiquez la carcasse et le nombre de pôles du moteur, et non sa puissance (par ex. « 160L, 4 pôles »).
• Donnez le diamètre × la longueur d'arbre (D×E) et la largeur de clavette (F) en cotes : « 42×110, clavette 12 ».
• Indiquez aussi la cote GA pour la rainure du moyeu.
• À partir de la carcasse 225M, précisez toujours s'il s'agit d'un 2 pôles ou d'un 4 pôles.
• Si vous utilisez un moteur de la série compacte, rappelez-vous que son arbre est plus petit d'un cran que celui d'un moteur standard de même puissance.
• Veillez à ce que la longueur du moyeu de poulie ne dépasse pas la longueur d'arbre E ; le moyeu doit s'appuyer sur l'épaulement.
• Si la puissance et la vitesse du moteur ne sont pas encore fixées, déterminez d'abord les kW avec nos outils de calcul pour moteur électrique.

Moteurs d'exemple selon la cote d'arbre

Les modèles ci-dessous illustrent les cas marquants du tableau : les trois polarités du 15 kW, le 11 kW compact et la paire de 45 kW aux arbres différents sur la même carcasse. Pour les autres puissances, les 120 modèles de notre boutique en ligne sont présentés avec leur carcasse et leur cote d'arbre.

• DRG-160L-4 – 15 kW – 1500 tr/min – carcasse 160L fonte
• DRG-160M2-2 – 15 kW – 3000 tr/min – carcasse 160M fonte
• DRG-180L-6 – 15 kW – 1000 tr/min – carcasse 180L fonte
• DRG-132M-4K – 11 kW – 1500 tr/min – carcasse 132M aluminium
• DRG-225M-2 – 45 kW – 3000 tr/min – carcasse 225M fonte
• DRG-225M-4 – 45 kW – 1500 tr/min – carcasse 225M fonte

Cliquez pour voir les prix actuels et commander ces moteursVOIR LES PRIX →

Questions fréquentes

Quel est le diamètre d'arbre d'un moteur de 15 kW ?

Sur les moteurs de 15 kW à 1500 tr/min (160L) et à 3000 tr/min (160M), l'arbre mesure 42×110 mm avec une clavette de 12 mm. Le 15 kW à 1000 tr/min est en carcasse 180L avec un arbre de 48×110 mm et une clavette de 14 mm.

Quel est le diamètre d'arbre d'un moteur de 11 kW ?

Les moteurs standard de 11 kW sont en carcasse 160M en 2 et 4 pôles et en 160L en 6 pôles, et tous trois ont un arbre de 42×110 mm. Le 11 kW 4 pôles compact, lui, porte un arbre de 38×80 mm en carcasse 132M.

Quelle est la cote d'arbre d'un moteur de 7,5 kW ?

Sur les moteurs de 7,5 kW 2 pôles (132S) et 4 pôles (132M), l'arbre mesure 38×80 mm avec une clavette de 10 mm. Le 7,5 kW 6 pôles est en carcasse 160M avec un arbre de 42×110 mm.

Pourquoi une même carcasse a-t-elle deux diamètres d'arbre ?

À partir de la carcasse 225M, les moteurs de 4 pôles et plus transmettent environ deux fois plus de couple à puissance égale et utilisent donc un arbre plus gros. Par exemple, en carcasse 315, l'arbre fait 65×140 sur le 2 pôles et 85×170 mm sur le 4 pôles.

Pour déterminer ensemble le moteur adapté à votre accouplement ou à votre poulie, appelez le +90 (542) 666 11 11, envoyez la cote d'arbre à [email protected] ou utilisez notre page de contact. Un moteur dont les cotes sont connues peut être commandé directement depuis la page Acheter un moteur électrique en ligne.
