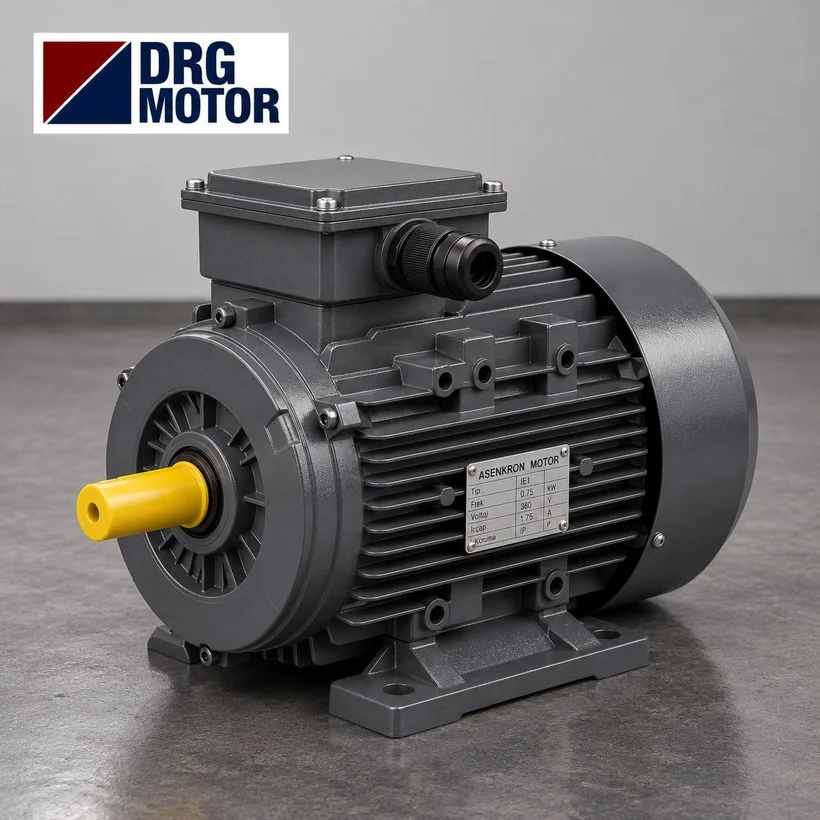

Comment le nombre de pôles détermine-t-il la vitesse d'un moteur électrique ?

L'un des concepts que l'on rencontre le plus souvent lors du choix d'un moteur électrique est le nombre de pôles. Deux moteurs de même puissance, lorsqu'ils ont un nombre de pôles différent, tournent à des vitesses totalement différentes et conviennent à des applications différentes. Le nombre de pôles est le facteur fondamental qui détermine la vitesse du moteur et l'une des clés d'un choix de moteur correct. Alors, comment le nombre de pôles détermine-t-il la vitesse d'un moteur électrique et quel nombre de pôles privilégier selon l'application ?

Chez DRG Motor, nous abordons dans cet article la relation entre le nombre de pôles et la vitesse, ainsi que son effet sur le choix du moteur. Vous pouvez également retrouver les notions de puissance et de vitesse dans notre article qu'est-ce qu'un moteur électrique .

Qu'est-ce que le nombre de pôles ?

Le nombre de pôles désigne le nombre de pôles magnétiques formés dans le stator du moteur. Ces pôles se créent par la disposition des bobinages et se présentent toujours en nombre pair. Le nombre de pôles détermine la manière dont le champ magnétique du moteur tourne et, par conséquent, la vitesse du moteur. C'est pourquoi le nombre de pôles est une caractéristique de conception fondamentale du moteur.

Plus le nombre de pôles augmente, plus la vitesse du moteur diminue ; plus il diminue, plus la vitesse augmente. Cette relation inverse constitue la base du choix du moteur.

Vitesse de synchronisme et sa formule

La vitesse de synchronisme d'un moteur est la vitesse de rotation du champ magnétique ; elle dépend de la fréquence et du nombre de pôles. À une fréquence réseau de 50 Hz, la vitesse de synchronisme est déterminée par le nombre de pôles. Plus le nombre de pôles augmente, plus la vitesse de synchronisme diminue. Ce calcul donne la vitesse théorique du moteur.

La vitesse de synchronisme est la vitesse théorique maximale que le moteur peut atteindre. La vitesse réelle est légèrement inférieure ; cet écart s'appelle le glissement.

2 pôles et vitesse élevée

Les moteurs à 2 pôles tournent à 50 Hz à une vitesse de synchronisme d'environ 3000 tr/min et sont les moteurs les plus rapides. Cette vitesse élevée est idéale pour les pompes qui déplacent rapidement l'eau et pour les applications exigeant une vitesse élevée. Les moteurs à 2 pôles sont rapides, mais produisent un couple plus faible à puissance égale.

Les pompes centrifuges exigeant une vitesse élevée et certains compresseurs fonctionnent avec des moteurs à 2 pôles. Ce choix est privilégié dans les applications où la vitesse est prioritaire.

4 pôles et vitesse moyenne

Les moteurs à 4 pôles tournent à une vitesse de synchronisme d'environ 1500 tr/min et sont les moteurs les plus couramment utilisés. Cette vitesse moyenne est idéale pour de très nombreuses applications générales ; elle offre un point d'équilibre entre vitesse et couple. Les ventilateurs, les pompes et la plupart des applications industrielles générales fonctionnent avec des moteurs à 4 pôles.

Pour les applications qui exigent un équilibre entre vitesse et couple, 4 pôles est le choix le plus approprié. C'est pourquoi c'est le nombre de pôles le plus privilégié.

6 pôles et basse vitesse

Les moteurs à 6 pôles tournent à une vitesse de synchronisme d'environ 1000 tr/min et sont des moteurs à basse vitesse. Cette vitesse réduite produit un couple plus élevé à puissance égale. Les moteurs à 6 pôles sont privilégiés pour les convoyeurs, les concasseurs et les applications exigeant un couple élevé.

Les applications qui demandent une rotation lente mais puissante tirent parti des moteurs à 6 pôles. Ce choix se démarque là où le couple est prioritaire.

8 pôles et très basse vitesse

Les moteurs à 8 pôles fonctionnent à une vitesse encore plus basse, d'environ 750 tr/min, et produisent un couple très élevé. Ces moteurs sont utilisés pour des applications spéciales exigeant une rotation très lourde et très lente. Basse vitesse signifie couple élevé, ce qui permet de faire tourner lentement des charges lourdes.

Dans les applications très particulières et lourdes, les moteurs à 8 pôles entrent en jeu. Ces moteurs offrent le couple le plus élevé à la vitesse la plus basse.

Pourquoi le nombre de pôles réduit-il la vitesse ?

Plus le nombre de pôles augmente, plus il faut d'étapes au champ magnétique pour effectuer un tour complet. Cela signifie que le champ magnétique tourne plus lentement et donc que le moteur fonctionne à une vitesse plus basse. Davantage de pôles signifie une rotation plus lente mais plus puissante. Cette relation est physiquement invariable.

C'est pourquoi le nombre de pôles détermine directement le caractère de vitesse du moteur. Choisir une vitesse, c'est en réalité choisir un nombre de pôles.

Qu'est-ce que le glissement (slip) ?

Dans les moteurs asynchrones, le rotor tourne un peu plus lentement que le champ magnétique ; cet écart s'appelle le glissement (slip). Grâce au glissement, la force nécessaire se crée dans le rotor et le moteur tourne. C'est pourquoi la vitesse réelle est légèrement inférieure à la vitesse de synchronisme. Par exemple, un moteur à 4 pôles tourne à environ 1450 tr/min au lieu de 1500.

Le glissement est une composante naturelle du fonctionnement des moteurs asynchrones. La valeur de vitesse figurant sur la plaque indique généralement cette vitesse réelle.

Relation entre le nombre de pôles et le couple

Plus le nombre de pôles augmente, plus le couple produit par le moteur augmente à puissance égale. En effet, à puissance constante, lorsque la vitesse diminue, le couple augmente. C'est pourquoi, dans les applications exigeant un couple élevé, les moteurs à basse vitesse (à nombre de pôles élevé) sont privilégiés. Le couple et la vitesse entretiennent une relation inversement proportionnelle.

Cette relation change le résultat lorsqu'il s'agit d'entraîner des charges lourdes. Le couple élevé est l'avantage des moteurs à nombre de pôles élevé.

Effet de la fréquence sur la vitesse

La vitesse du moteur dépend, outre du nombre de pôles, de la fréquence du réseau. À la fréquence standard de 50 Hz, des vitesses déterminées se produisent ; lorsque la fréquence change, la vitesse change aussi. Le variateur de fréquence permet de régler la vitesse du moteur en modifiant la fréquence. Cela permet à un moteur à nombre de pôles fixe de fonctionner à différentes vitesses.

Nous expliquons le contrôle de vitesse par variateur de fréquence dans notre article variateur de fréquence et économie d'énergie . Le variateur apporte une souplesse de vitesse.

Comment reconnaître le nombre de pôles sur la plaque ?

Même si le nombre de pôles d'un moteur n'est pas inscrit directement sur la plaque, il se déduit de la valeur de vitesse. Environ 2800-2900 tr/min correspond à 2 pôles, 1400-1450 tr/min à 4 pôles et 900-950 tr/min à 6 pôles. La valeur de vitesse sur la plaque est le moyen pratique de déterminer le nombre de pôles. Cette information est également utile pour trouver le bon moteur de remplacement.

Lire correctement les valeurs de la plaque permet de comprendre le nombre de pôles. Nous traitons la lecture de la plaque dans notre article informations de la plaque signalétique .

Avantages et inconvénients de la vitesse élevée

Les moteurs à vitesse élevée (2 pôles) offrent une rotation rapide et une structure généralement plus compacte. Ils produisent toutefois un couple plus faible et peuvent être plus bruyants dans certaines applications. La vitesse élevée convient aux applications où la vitesse est prioritaire. En revanche, elle reste insuffisante pour les travaux lourds exigeant du couple.

C'est pourquoi la vitesse élevée est privilégiée selon le besoin de vitesse de l'application. Au bon endroit, la vitesse élevée est un avantage.

Avantages de la basse vitesse

Les moteurs à basse vitesse (à nombre de pôles élevé) offrent un couple élevé et un fonctionnement généralement plus silencieux. Ils entraînent les charges lourdes lentement mais puissamment. Ils peuvent toutefois être plus volumineux et plus chers à puissance égale. La basse vitesse est idéale pour les applications où le couple est prioritaire.

Des applications telles que les concasseurs, les convoyeurs et les broyeurs tirent parti de la basse vitesse. Au bon endroit, la basse vitesse apporte de la puissance.

Réduction de vitesse par réducteur

Lorsqu'une vitesse très basse est parfois nécessaire, un réducteur est placé entre le moteur et l'équipement. Le réducteur augmente le couple en abaissant la vitesse du moteur. Ainsi, même un moteur à vitesse élevée peut fonctionner, avec un réducteur, à basse vitesse et à couple élevé. Le réducteur répond de manière souple au besoin de vitesse et de couple.

Les motoréducteurs sont répandus dans les convoyeurs et les applications similaires. Cette combinaison fournit la vitesse et le couple souhaités.

Choix du nombre de pôles selon l'application

Le bon nombre de pôles est déterminé selon le besoin de vitesse et de couple de l'application. On privilégie 2 pôles pour les pompes exigeant une vitesse élevée, 4 pôles pour les applications générales et 6 ou 8 pôles pour les travaux lourds exigeant un couple élevé. Ce choix permet au moteur de fonctionner de manière efficace et correcte. Un nombre de pôles erroné signifie une incompatibilité avec l'application.

Vous trouverez les options de puissance et de vitesse dans notre tableau des puissances (kW) et des vitesses . Le bon nombre de pôles fait partie du bon choix.

Choix du nombre de pôles pour les pompes

Les pompes exigeant généralement une vitesse élevée, elles fonctionnent avec des moteurs à 2 ou 4 pôles. Les pompes centrifuges à fort débit privilégient 2 pôles, tandis que certaines pompes fonctionnent plus efficacement avec 4 pôles. La conception de la pompe détermine le nombre de pôles approprié.

Nous traitons le choix du moteur de pompe dans notre article choix du moteur électrique de pompe à eau . Le bon nombre de pôles influe sur le rendement de la pompe.

Choix du nombre de pôles pour les convoyeurs et les concasseurs

Les convoyeurs et les concasseurs exigeant un couple élevé, ils fonctionnent généralement avec des moteurs à 4, 6 ou 8 pôles. La basse vitesse fournit le couple nécessaire pour transporter les charges lourdes en toute sécurité. Dans ces applications, le nombre de pôles influe directement sur la capacité de transport.

Pour un exemple d'application à couple élevé, vous pouvez consulter notre article moteurs d'installation de concassage . La basse vitesse est la force des travaux lourds.

Nombre de pôles et rendement

Les rendements des moteurs à différents nombres de pôles peuvent aussi être différents. De manière générale, les moteurs sont les plus performants lorsqu'ils fonctionnent près de leur charge nominale. Le bon nombre de pôles permet au moteur de fonctionner en cohérence avec l'application et de manière efficace. Une vitesse erronée entraîne une perte de rendement.

Nous traitons l'importance des classes de rendement dans notre article moteurs électriques à haut rendement . Le bon nombre de pôles associé à un haut rendement forme la combinaison idéale.

Le nombre de pôles peut-il être modifié ?

Le nombre de pôles d'un moteur est déterminé lors de la fabrication et ne peut pas être modifié facilement par la suite. Lorsqu'une vitesse différente est nécessaire, on choisit soit un moteur à nombre de pôles différent, soit un variateur de fréquence. Certains moteurs spéciaux, à deux vitesses, peuvent fonctionner avec deux nombres de pôles différents. Mais, de manière générale, le nombre de pôles est fixe.

C'est pourquoi le bon nombre de pôles se détermine au moment de l'achat. Un choix erroné peut imposer le remplacement du moteur.

Le bon choix pour la bonne vitesse

En définitive, la vitesse du moteur est déterminée par le nombre de pôles et se choisit selon le besoin de l'application. La question de savoir si la vitesse ou le couple est prioritaire détermine le bon nombre de pôles. Ce choix permet au moteur de fonctionner de manière efficace, correcte et durable. La bonne vitesse est le fondement d'une application réussie.

Analyser correctement le besoin de votre application est la clé du choix du bon nombre de pôles. Cela permet aussi d'obtenir les meilleures performances.

Moteurs à deux vitesses

Certains moteurs spéciaux sont fabriqués dans une structure à deux vitesses, capable de fonctionner avec deux nombres de pôles différents. Ces moteurs apportent de la souplesse en offrant deux vitesses différentes dans une seule unité. Par exemple, un système de ventilation peut fonctionner à vitesse élevée ou basse selon le besoin. Les moteurs à deux vitesses sont une solution pratique pour certaines applications.

Ces moteurs offrent un réglage de vitesse alternatif au variateur de fréquence. Ils ne fournissent toutefois que deux vitesses fixes ; un variateur est nécessaire pour un réglage continu.

Vitesse et consommation d'énergie

La vitesse du moteur influe aussi sur la consommation d'énergie, en particulier dans les applications de type pompe et ventilateur. Dans ces systèmes, lorsque la vitesse diminue, la consommation d'énergie baisse nettement. C'est pourquoi le bon choix de vitesse détermine directement le résultat aussi du point de vue de l'économie d'énergie. La vitesse détermine à la fois les performances et la consommation.

Le réglage de la vitesse par variateur de fréquence rend cette économie possible. La bonne vitesse est optimale du point de vue du travail comme de l'énergie.

Relation entre la vitesse et le bruit

De manière générale, les moteurs à vitesse élevée produisent plus de bruit, tandis que les moteurs à basse vitesse fonctionnent plus silencieusement. Dans les environnements où le bruit importe, le choix de la vitesse est également évalué sous cet angle. Un moteur à basse vitesse apporte à la fois le silence et un couple élevé. Cela constitue un avantage en matière de confort.

Dans les applications exigeant un fonctionnement silencieux, le choix de la vitesse influe sur le bruit. La bonne vitesse tient compte aussi du confort.

Erreurs fréquentes dans le choix de la vitesse

L'erreur la plus fréquente dans le choix de la vitesse consiste à ne regarder que la puissance en négligeant la vitesse. Des moteurs de même puissance mais de vitesses différentes sont destinés à des applications différentes. Un mauvais choix de vitesse conduit à un fonctionnement inefficace de l'application ou à l'impossibilité d'atteindre l'objectif. C'est pourquoi la puissance et la vitesse sont évaluées ensemble.

La bonne vitesse fait partie du choix d'un moteur qui répond pleinement au besoin de l'application. Cette erreur s'évite par une analyse correcte.

Vitesse et taille du moteur

À puissance égale, les moteurs à basse vitesse sont généralement plus grands et plus lourds, car ils comportent plus de pôles et plus de matière. Les moteurs à vitesse élevée sont en revanche plus compacts. Cette différence de taille est prise en compte du point de vue de l'espace de montage et du coût. Le choix de la vitesse influe aussi sur les dimensions physiques du moteur.

Dans les espaces restreints, cette différence de taille peut être importante. La bonne vitesse assure à la fois les performances et la compatibilité de montage.

Vitesse et vitesse de l'application

La vitesse de fonctionnement exigée par une application détermine directement la vitesse du moteur. Le débit de la pompe, le flux d'air du ventilateur ou la vitesse de bande du convoyeur : tout dépend de la vitesse du moteur. C'est pourquoi le besoin de vitesse de l'application est le point de départ du choix de la vitesse. La bonne vitesse donne le bon résultat.

Déterminer correctement la vitesse de l'application permet de choisir le moteur à la bonne vitesse. Cela signifie aussi un fonctionnement efficace.

L'importance du contrôle de vitesse

Pour certaines applications une vitesse fixe suffit, tandis que d'autres exigent une vitesse variable. Dans les applications ayant besoin d'une vitesse variable, le contrôle de vitesse est assuré par un variateur de fréquence. Ce contrôle offre à la fois de la souplesse et une économie d'énergie. Le contrôle de vitesse est une composante importante des systèmes de motorisation modernes.

Dans les applications à vitesse fixe, un moteur ayant le bon nombre de pôles suffit. Le besoin détermine la méthode de contrôle.

Vitesse et équipement entraîné

La vitesse du moteur doit être compatible avec la vitesse de fonctionnement de l'équipement auquel il est accouplé. Dans les systèmes à accouplement direct, la vitesse du moteur détermine la vitesse de l'équipement ; dans les systèmes à réducteur, la vitesse est ajustée. Cette compatibilité est essentielle au bon fonctionnement du système. Une vitesse erronée conduit à un fonctionnement inefficace de l'équipement.

Lorsque le moteur et l'équipement sont évalués ensemble, la bonne vitesse apparaît. Cela permet d'obtenir un système cohérent.

Accompagnement d'un expert dans le choix de la vitesse

Le choix du bon nombre de pôles et de la bonne vitesse exige une analyse correcte du besoin de vitesse et de couple de l'application. En cas d'hésitation, consulter un expert vous permet de déterminer la vitesse la plus adaptée. Un bon accompagnement supprime le risque d'un mauvais choix. Cela signifie aussi une application efficace.

En tant qu'équipe DRG Motor, nous proposons un support technique pour déterminer la vitesse la plus adaptée à votre application. La bonne vitesse assure les meilleures performances.

Vitesse et productivité

Un moteur fonctionnant à la bonne vitesse respecte aussi la cadence du processus de production auquel il est intégré. Une vitesse erronée ralentit la production ou ne permet pas de traiter correctement la matière. C'est pourquoi le choix de la vitesse concerne non seulement le moteur, mais tout le processus de production. La bonne vitesse signifie une production efficace.

C'est pourquoi la vitesse est également considérée comme une composante de la planification des approvisionnements. La bonne vitesse soutient la qualité de production.

DRG Motor pour un moteur à la bonne vitesse

Chez DRG Motor, nous proposons une large gamme de moteurs à 2, 4, 6 et 8 pôles, avec différentes options de vitesse. Notre objectif est de fournir le moteur à la vitesse la plus adaptée au besoin de vitesse et de couple de votre application. Pompe, ventilateur, convoyeur ou concasseur : nous recommandons pour chaque application le moteur ayant le bon nombre de pôles.

Pour choisir le moteur à la vitesse et au nombre de pôles les plus adaptés à votre application et pour bénéficier d'un support technique, vous pouvez contacter DRG Motor et consulter notre gamme sur la page nos produits . Le bon nombre de pôles assure la parfaite compatibilité de votre moteur avec l'application.
