1,5 kW'lık bir WAT elektrik motorunu yenilerken en sık yaşanan sorun güç değil, ölçüdür: yeni motor kaideye oturmaz, kaplin göbeği mile geçmez ya da kasnak hizası kayar. Bu yazı, 1,5 kW WAT motorlarında hangi gövde ve mil ölçülerinin bulunduğunu, bunları nasıl ölçeceğinizi ve DRG MOTOR modelleriyle hangi rakamların karşılaştırılacağını gösterir.

WAT kataloğunda 1,5 kW hangi gövdelerde?

WAT IM tr 24.0 kataloğunun IE3 ölçü tablolarına göre 1,5 kW motorlar şu gövdelerde yer alır:

  • 2 kutup (3000 d/d sınıfı) standart: Q3H90L2C – 90 gövde, mil 24×50 mm, alüminyum; pik karşılığı Q3HG90L2C aynı gövde ve milde
  • 2 kutup HS tipi: Q3HS90S2C – 90 gövde, mil 24×50 mm
  • 2 kutup kompakt: Q3H80M2DE – 80 gövde, mil 19×40 mm
  • 4 kutup (1500 d/d sınıfı): Q3H90L4D ve pik Q3HG90L4D – 90 gövde, mil 24×50 mm

Buradan çıkan sonuç açıktır: "1,5 kW 2 kutup" bilgisi tek başına 90 gövdeyi de 80 gövdeyi de işaret edebilir. Kompakt tipte mil çapı 24 yerine 19 mm, mil boyu 50 yerine 40 mm'dir; bu fark kaplin ve kasnak göbeğini doğrudan etkiler. Aynı kW ve devir sınıfı, ölçülerin tutacağı anlamına gelmez.

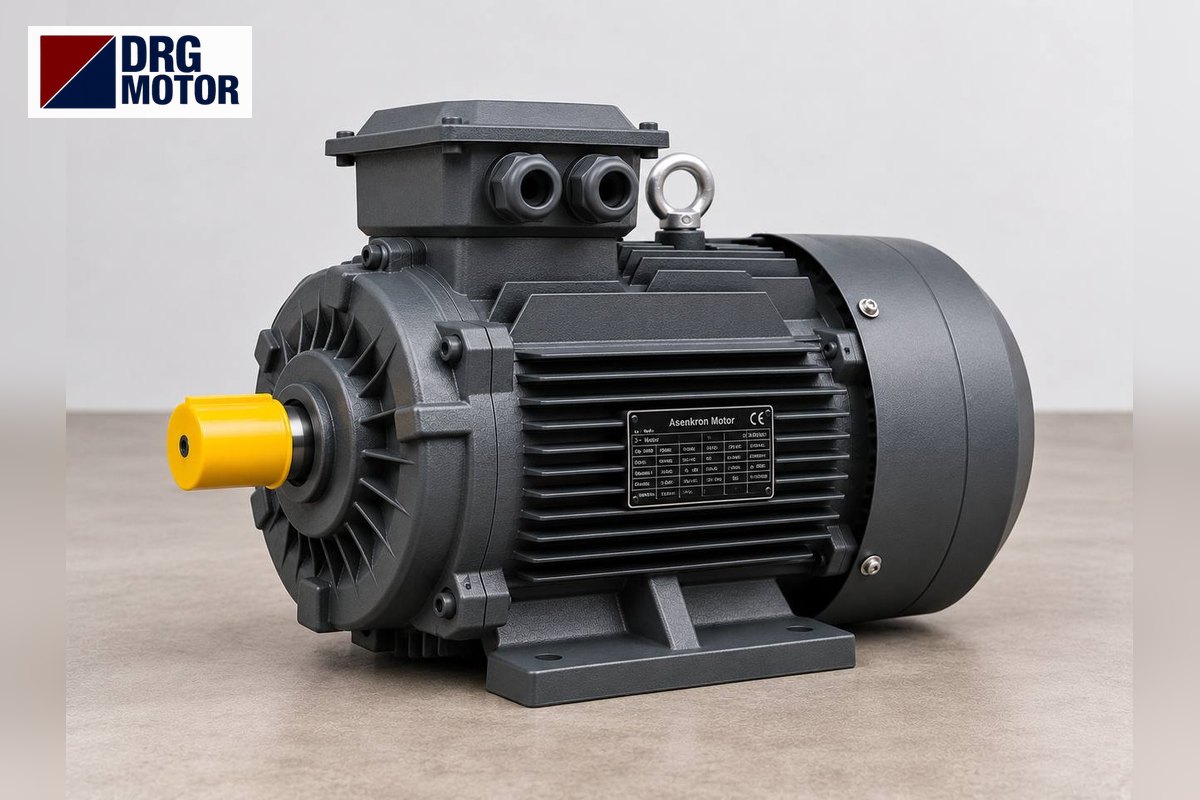

DRG MOTOR logolu gri trifaze elektrik motoru – WAT 1,5 kW motor değişiminde gövde ve mil ölçüleri

Gövde numarasındaki S ve L harfi

WAT tip kodunda gövde boyunu izleyen harf (S kısa, M orta, L uzun) gövde uzunluğunu anlatır. Aynı 90 mil yüksekliğinde S ve L gövdelerin ayak delikleri arasındaki boyuna mesafe IEC ölçülerinde farklıdır. Örneğin DRG MOTOR gamında 90S gövdede bu mesafe (B) 100 mm, 90L gövdede 125 mm'dir. Mevcut motorunuzun kodunda 90L yazıp kaidedeki delikler 125 mm aralıklıysa, 90S gövdeli bir motor için kaidede ek delik gerekebilir. Bunu kesinleştirmenin yolu kaideyi ölçmektir.

Sahada ölçülmesi gerekenler

Etiket okunsa bile aşağıdaki ölçüleri cetvel ve kumpasla almak, sonradan çıkacak sürprizleri azaltır:

  • H: zeminden mil merkezine yükseklik (90 gövdede 90 mm olmalı)
  • A: ayak delikleri arası enine mesafe; B: boyuna mesafe
  • Ayak deliği çapı (K)
  • D×E: mil çapı ve mil çıkıntı boyu; F: kama genişliği
  • L: motorun toplam boyu (makine gövdesi veya muhafaza içine sığması için)
  • Flanşlı ise flanş dış çapı, delik çemberi çapı ve merkezleme çapı

DRG MOTOR 1,5 kW modellerinin ölçüleri

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır. Alüminyum gövde elektrik motorları grubundaki 1,5 kW modellerin ölçüleri aşağıdadır (mm):

ModelGövde / HA × B / KMil D×E / F
DRG-90S-2 (2 kutup, 2895 d/d)90S / 90140 × 100 / 4–Φ1024×50 / 8
DRG-90L-4 (4 kutup, 1445 d/d)90L / 90140 × 125 / 4–Φ1024×50 / 8
DRG-100L-6 (6 kutup, 949 d/d)100L / 100160 × 140 / 4–Φ1228×60 / 8

Toplam boy (L) DRG-90S-2'de 336 mm, DRG-90L-4'te 361 mm, DRG-100L-6'da 406 mm'dir. B5 flanşlı uygulamada 90 gövdenin flanş ölçüleri P 200, M 165, N 130 mm'dir. Mevcut motorunuz 19×40 mm milli kompakt tipse, bu mil ölçüsünü karşılayan bir seçenek olup olmadığı ayrıca kontrol edilmelidir; 24×50 mm mile geçiş düşünülürse bunun kaplin ve kaide üzerindeki etkisini yetkin teknik personel değerlendirmelidir.

Ölçtüğünüz değerleri ve etiket fotoğrafını DRG MOTOR'a iletin; tablo değerleriyle karşılaştırılarak uygun model birlikte belirlensin. Ayrıntılı ölçü resimleri için teknik çizimler sayfasına, tüm gam için DRG MOTOR elektrik motoru mağazasına bakabilirsiniz.

1,5 kW değişiminde sorulanlar

Mil çapı aynı ama mil boyu farklıysa ne olur?

Kaplin veya kasnak göbeğinin mil üzerinde ne kadar yüzeyle oturduğu değişir. Kısa mil yeterli tutunma sağlamayabilir, uzun mil ise muhafazaya çarpabilir; durum makinenin yerleşimine göre değerlendirilmelidir.

Pik gövdeli WAT elektrik motorunun ölçüleri alüminyumdan farklı mı?

WAT kataloğunda 1,5 kW pik tiplerde de gövde 90, mil 24×50 mm'dir. Ancak gövde çapı, klemens kutusu konumu ve ayak kalınlığı gibi detaylar malzemeye göre değişebilir; dar yerlerde bunlar da ölçülmelidir.

Etikette gövde numarası yoksa?

Mil merkezinin zeminden yüksekliği gövde numarasını büyük ölçüde gösterir. Yine de S/L ayrımı için ayak delikleri arasındaki boyuna mesafe ölçülmelidir.

DRG MOTOR'a gönderilecek ölçü listesi

  • WAT etiket fotoğrafı ve tam tip kodu (ör. Q3H90L2C, Q3H80M2DE)
  • Kutup sayısı veya etiketteki nominal devir
  • H, A, B ve ayak deliği çapı
  • Mil çapı × boyu ve kama genişliği
  • Toplam boy ve varsa sığma kısıtı olan noktalar
  • Flanşlıysa flanş ölçüleri; kaplin mi kasnak mı kullanıldığı
  • Makinenin tipi ve çalışma ortamı

Ölçüleri WhatsApp ile (+90 542 666 11 11), teklif listesi üzerinden, telefonla veya info@drgmotor.com adresine gönderdiğinizde değerlendirme bu verilerle yapılır. Diğer kanallar iletişim sayfasındadır.
