Hurda kablo soyma makinesinde motorun tek işi besleme merdanelerini döndürmektir: tırtıllı merdaneler kabloyu yakalayıp bıçağın üzerinden çeker, bıçak yalıtımı boydan boya yarar ve bakır ya da alüminyum iletken dışarı çıkar. Bu yüzden motoru belirleyen şey yüksek güç değil, merdanelerin kabloyu kaydırmadan çekebileceği moment ve merdanelerin dönüş hızından doğan besleme hızıdır. Masaüstü ve atölye tipi makinelerde motor küçük güç sınıfındadır, çoğunlukla birkaç kW'ın altında kalır; kesin değer makinenin plakasındadır.

Plakadaki gücü ve devri biliyorsanız DRG'nin küçük güçlü 3 fazlı motorlarını online motor mağazasında hemen karşılaştırabilirsiniz. Aşağıda motorun makinedeki yükünü, besleme hızının nasıl hesaplandığını ve değişimde nelere bakılacağını bulacaksınız.

Merdane, Bıçak ve Kanal: Soyma Makinesinin İç Yapısı

Yaygın düzende gövdenin önünde farklı kablo çaplarına göre açılmış kanallar bulunur. Her kanalın üstünde, yüksekliği bir volan ya da vida ile ayarlanan bir dairesel bıçak vardır. Kablo kanala itildiğinde alttaki tahrikli merdane ile üstteki baskı merdanesi arasında sıkışır ve ileri çekilir; bıçak, yalıtımın kalınlığı kadar batacak şekilde ayarlanır.

Motor genellikle bir dişli kutusu ya da zincir-dişli aktarmasıyla merdane milini döndürür. Bazı makinelerde merdaneler birbirine dişliyle bağlıdır ve iki taraftan tahrik edilir. Yük karakteri oldukça düzgündür: ani darbe yoktur, ama kalın ya da sert yalıtımlı bir kablo girdiğinde moment birden artar. Bıçak çok derine ayarlanmışsa iletkeni de kesmeye çalışır ve merdaneler kabloyu çekemez hale gelir.

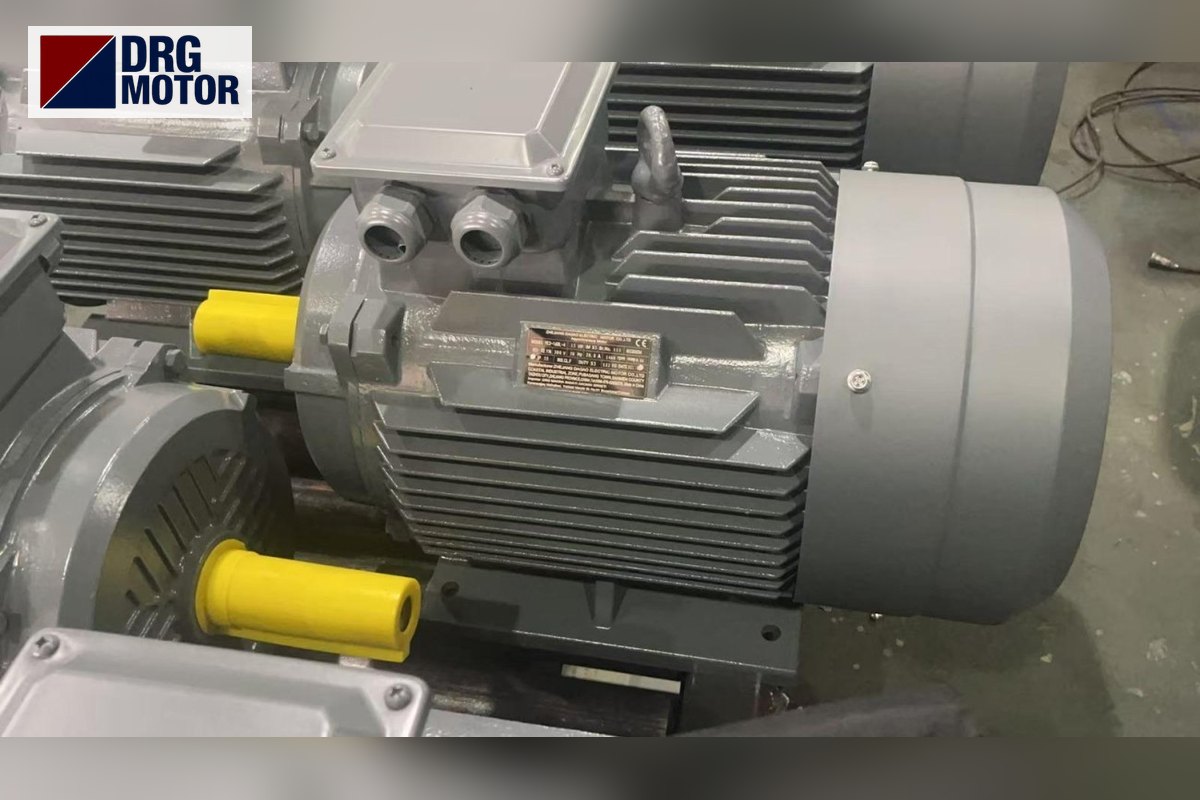

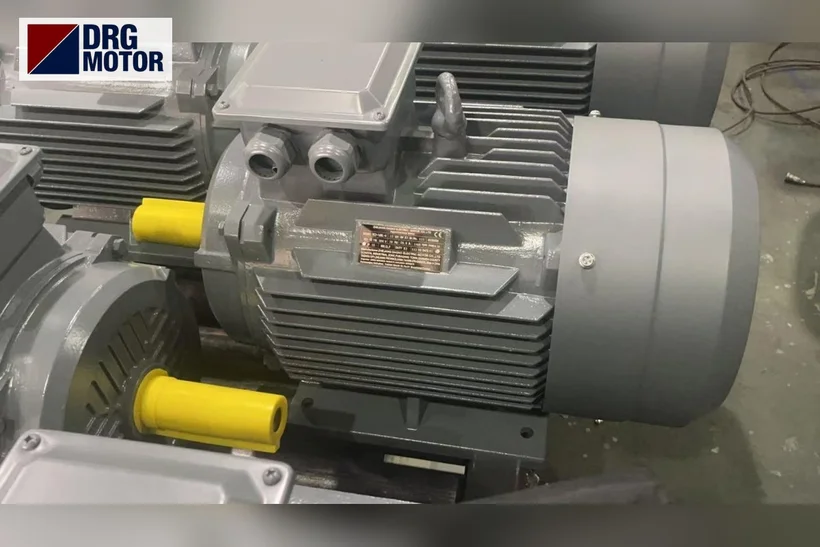

Kablo soyma makinesi için DRG logolu gri trifaze elektrik motoru

Besleme Hızı Nereden Gelir?

Besleme hızı, merdanenin çevresel hızıdır: v = π × D × n / 60 (D merdane çapı, n merdane devri). Merdane devri ise motor devrinin aktarma oranına bölünmesiyle bulunur. Yani aynı makinede motorun kutup sayısı değişirse besleme hızı da aynı oranda değişir.

Örnek (varsayım): merdane çapı 60 mm, motor ile merdane arasındaki toplam oran 1:35 olsun.

  • DRG-90L-4 (1,5 kW, 1445 d/d): merdane yaklaşık 41,3 d/d döner, besleme hızı yaklaşık 7,8 m/dk olur.
  • Aynı makineye 2 kutuplu bir motor (ör. 2895 d/d) takılırsa merdane yaklaşık 82,7 d/d, besleme hızı yaklaşık 15,6 m/dk olur.

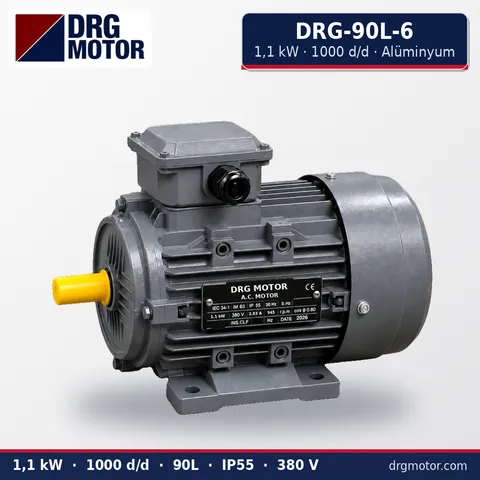

  • DRG-90L-6 (1,1 kW, 945 d/d) takılırsa merdane yaklaşık 27 d/d, besleme hızı yaklaşık 5,1 m/dk civarına iner.

Hızın iki katına çıkması kâğıt üstünde kapasiteyi artırır gibi görünür; gerçekte merdanenin kabloya uyguladığı moment yarıya iner, kalın kablolarda merdane kayar ve bıçak yalıtımı düzgün yaramaz. Elle beslenen makinede yüksek hız ayrıca operatörün kabloyu kanala yetiştirmesini zorlaştırır. Kendi oranlarınızla denemek için redüktör çıkış devri ve moment hesaplama aracını kullanabilirsiniz.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Merdanedeki Çekme Kuvveti: Örnek Moment Hesabı

Merdanenin kabloyu ne kadar güçlü çekebileceği, motor momentinin aktarma oranı ve verimle çarpılıp merdane yarıçapına bölünmesiyle bulunur.

Örnek (varsayım): yukarıdaki 1:35 oranı ve aktarma verimi 0,6 kabul edilsin. DRG verisine göre DRG-90L-4'ün nominal momenti 9,91 N·m'dir. Merdane milindeki moment 9,91 × 35 × 0,6 ≈ 208 N·m, 30 mm yarıçaplı merdanenin çevresinde ise yaklaşık 6.900 N çekme kuvveti eder. Aynı oranda DRG-100L1-4 (2,2 kW, 14,5 N·m) ile merdane momenti yaklaşık 305 N·m'ye çıkar.

Bu kuvvetin ne kadarının gerçekten kullanılabildiği merdane tırtılının kabloyu ne kadar iyi kavradığına bağlıdır. Aşınmış merdane kayıyorsa motoru büyütmek sorunu çözmez; önce merdane ve baskı ayarı kontrol edilmelidir.

Kablo Cinsine Göre Motorun Gördüğü Yük

Kablo grubuMotor açısından yükDikkat edilecek nokta
İnce tek damarlı tesisatDüşük; hız belirleyiciKablo kanalda kıvrılabilir
Çok damarlı PVC kılıflıOrta; kılıf kalınlaştıkça artarBıçak derinliği kılıfa göre
Kalın enerji kablosuYüksek; anlık moment artarBüyük kanal, düşük hız
Çelik zırhlı kabloÇok yüksek; bıçak zorlanırMakine izin vermiyorsa sokmayın

Tablo, motor gücünün neden kablo çeşidine göre farklı yetebildiğini gösterir. İnce kabloyu hızlı soyan bir makine, kalın enerji kablosunda motor gücünden çok merdane kavramasıyla sınırlanır. Makinenin plakasında yazan en büyük kablo çapının üstüne çıkmak motoru da, bıçağı da zorlar.

Atölye Ortamı, Besleme ve Bağlantı

Kablo soyma makineleri çoğunlukla hurda depolarında, kapalı ama tozlu ortamlarda çalışır; yalıtım kırıntıları ve bakır tozu motorun fan kapağına dolar. DRG motorlar IP55 korumalı ve gövde fanıyla soğutulan (IC411) tiptedir; fan ızgarasının düzenli temizlenmesi yeterlidir. Ortam sıcaklığı −15…+40 °C aralığında kalmalıdır.

Küçük atölye makinelerinin bir kısmı tek fazlı 220 V motorla gelir. DRG tek fazlı motor sunmaz; atölyede yalnızca tek faz varsa bu görev DRG'nin 3 fazlı motoruyla karşılanmaz. 3 fazlı şebeke varsa makine 3 fazlı motora geçirilebilir; bu durumda kumanda (anahtar, kontaktör, termik) da 3 faza göre yenilenir. 3 kW'a kadar DRG motorlar 230/400 V'tur ve 400 V şebekede yıldız bağlanır.

Hız ayarı isteyenler için motorla merdane arasındaki aktarma oranını değiştirmek en sade yoldur. Sürücüyle (invertör) hız ayarı da yapılabilir, ancak DRG sürücü satmaz; sürücü ayrı temin edilir. Hem geri dönüşüm hem diğer hurda işleme makineleri için motorlar geri dönüşüm tesisi elektrik motorları sayfasında gruplanmıştır.

Motoru Değiştirmeden Önce

Motor arızalandığında sorun her zaman motorda değildir. Merdane sıkışması, kırık zincir ya da dişli kutusunda kilitlenme de motoru durdurup termik attırır. Yeni motoru takmadan önce şunları kontrol edin:

  • Merdane mili elle dönüyor mu, dişli kutusunda sıkışma var mı?
  • Eski motorun etiketi: kW, d/d, gerilim, faz sayısı (tek faz mı, üç faz mı)
  • Montaj: ayaklı (B3) mı, dişli kutusuna flanşlı mı; flanşlıysa ölçüler
  • Mil çapı, mil boyu ve üzerindeki dişli/kasnak göbeği
  • Dönüş yönü: merdaneler kabloyu içeri çekecek yönde dönmeli

Kablo Soyma Makinesine Uygun DRG Motorları

Kablo soymada gereken düzgün ve orta momentli tahrik için alüminyum gövdeli, hafif, 1–2,2 kW aralığındaki modeller seçilmiştir; daha düşük besleme hızı isteyenler için 6 kutuplu seçenek de eklenmiştir.

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Kablo Soyma Makinesi Motoru: Sık Sorulan Sorular

Kablo soyma makinesi motoru kaç kW olur?

Atölye tiplerinde motor çoğunlukla birkaç kW'ın altındadır; daha kalın kablo için tasarlanmış makinelerde güç artabilir. Kesin değeri makinenin plakası ya da imalatçının kataloğu belirler.

Kablo soyma makinesini hızlandırmak için 3000 devir motor takılır mı?

Takılırsa besleme hızı yaklaşık iki katına çıkar, merdane momenti yarıya iner. İnce kabloda işe yarayabilir, kalın kabloda merdane kayar. Hız gerekiyorsa aktarma oranını değiştirmek daha kontrollüdür.

Tek fazlı kablo soyma makinesine 3 fazlı motor takılabilir mi?

Atölyede 3 fazlı şebeke varsa evet; kumanda elemanları da 3 faza göre değiştirilir. Yalnızca tek faz varsa 3 fazlı motor bu şebekede çalıştırılmamalıdır.

Motor kabloyu çekmiyor, motor mu zayıf?

Çoğu zaman sebep aşınmış merdane tırtılı, yetersiz baskı ya da çok derine ayarlanmış bıçaktır. Motorun akımı nominalin altındaysa sorun mekaniktedir.
