Su bazlı boya karıştırma makinesinde (dissolver) motorun işi, testere dişli diski pigmenti dağıtacak çevresel hızda döndürmek ve koyu macun fazında bu hızı düşürmeden taşımaktır. Seçimi belirleyen üç şey vardır: disk çapı, diskin ulaşması gereken çevresel hız ve kazandaki hamurun en koyu anındaki direnci. Motor gücü bu üçünün sonucudur; makine plakasında yazan değer her zaman ilk referanstır.

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır; dissolverlerde kullanılan 3 fazlı asenkron IEC motorların güncel modelleri elektrik motoru online satın al sayfasında güç, devir ve gövde tipine göre listelenir.

Aşağıda önce diskin nasıl çalıştığını, sonra devir ve güç hesabını, en sonda da motor değişiminde ölçülmesi gereken flanş ve mil değerlerini bulacaksınız.

Dissolver Diski Boyayı Nasıl Dağıtır?

Dissolverde karıştırma, kanatla itmeye değil kesme kuvvetine dayanır. Kenarı yukarı-aşağı kıvrılmış dişli disk yüksek hızda dönerken diskin hemen çevresinde dar bir kesme bölgesi oluşur; pigment topakları bu bölgeden geçerken parçalanır. Kazanın içinde disk üstünde ve altında iki halka akış kurulur, yüzeyde de diskin üzerinde hafif bir çukur (vorteks) görünür.

Bu etkinin ölçüsü motor devri değil, disk kenarının çevresel hızıdır. Hesap şudur: v = π · D · n / 60 (D metre, n d/d). Su bazlı dispersiyon boyalarda dağıtma aşaması çoğunlukla 18–25 m/s aralığında yürütülür; doğru değer reçeteye ve pigmente göre formülasyoncu tarafından belirlenir.

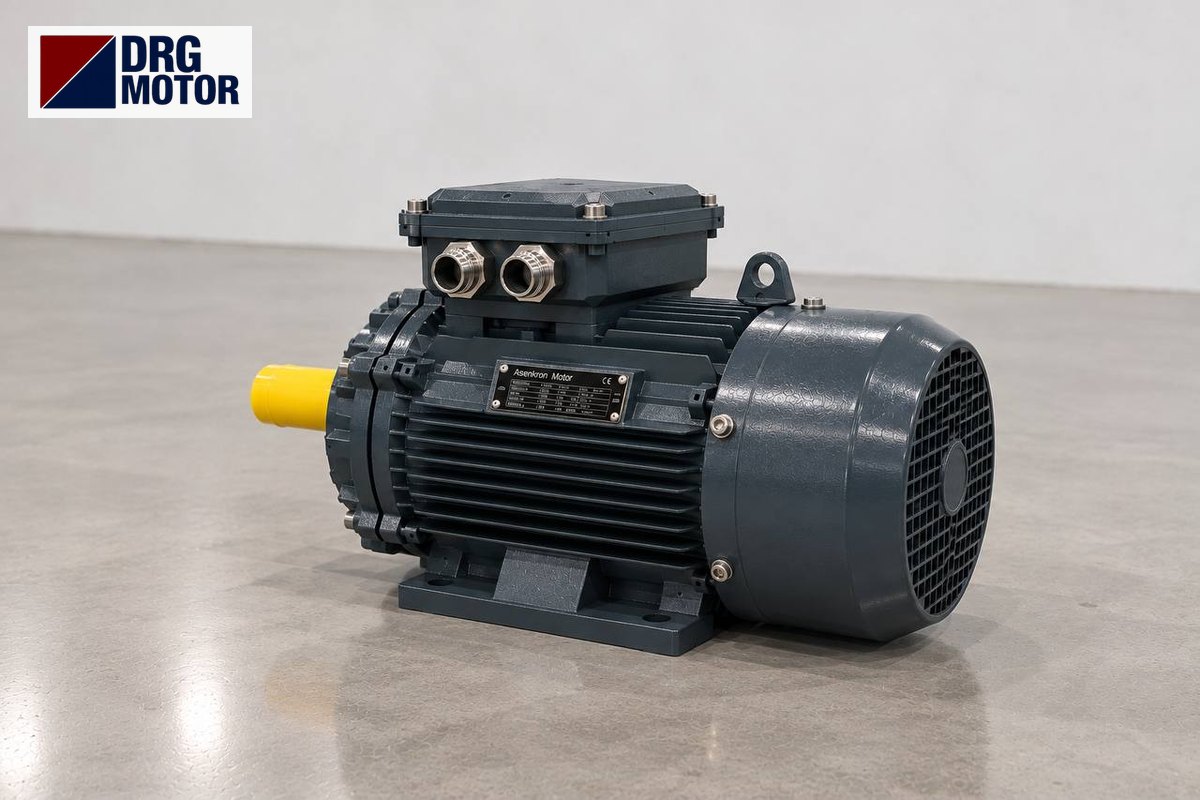

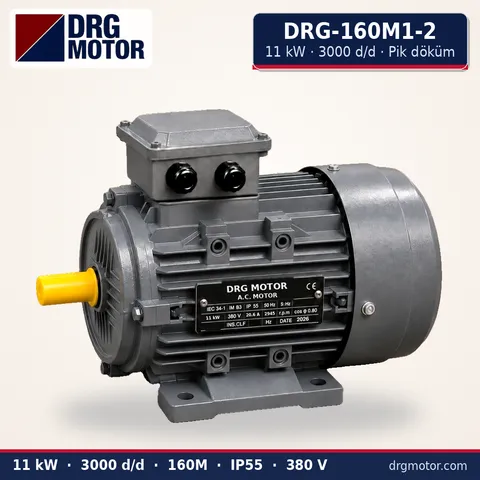

Boya karıştırma makinesi için DRG logolu gri trifaze elektrik motoru

Disk Çapı ile Gereken Devir Arasındaki İlişki

Aynı çevresel hız için küçük disk yüksek devir, büyük disk düşük devir ister. Aşağıdaki tabloda 20 m/s hedefi için gereken mil devri ve motor doğrudan bağlansaydı diskin ulaşacağı hız verilmiştir (hesaplar yuvarlanmıştır).

Disk çapı20 m/s için devir1460 d/d'de hız2930 d/d'de hız
150 mm2546 d/d11,5 m/s23,0 m/s
200 mm1910 d/d15,3 m/s30,7 m/s
250 mm1528 d/d19,1 m/s38,4 m/s
300 mm1273 d/d22,9 m/s46,0 m/s
400 mm955 d/d30,6 m/s61,4 m/s

Tablodan çıkan sonuç: 250 mm diskte 4 kutuplu motor doğrudan bağlantıyla hedefe yakın çalışır; 150–200 mm diskte 2 kutuplu motor ya da hızlandıran kayış gerekir; 300 mm ve üstünde 2 kutuplu motor kayışla yavaşlatılır.

Örnek: 300 mm disk, kayışlı tahrik

Varsayım: 2945 d/d nominal devirli 2 kutuplu motor, motor kasnağı 140 mm, disk mili kasnağı 300 mm. Disk mili devri n2 = 2945 · 140 / 300 ≈ 1374 d/d olur; çevresel hız π · 0,3 · 1374 / 60 ≈ 21,6 m/s çıkar. Aynı kasnak oranını kasnak ve kayış hesaplama aracı ile kendi ölçülerinizle kontrol edebilirsiniz.
