Sıvı deterjan üretim tankında karıştırıcı motoru, redüktör üzerinden pervaneyi yavaş ama yüksek torkla döndürür; motor gücünü belirleyen asıl şey, ürünün tuz eklendikten sonra ulaştığı en yüksek kıvamdır. Tank dolarken su gibi akan karışım, son aşamada bal kıvamına gelir ve aynı devirde pervaneye düşen yük katlanarak artar. Bu yüzden motor, başlangıçtaki suya göre değil koyulaşmış ürüne göre seçilir.

DRG Motor elektrik motoru üreticisi, tedarikçisi ve satıcısıdır; redüktör girişine bağlanan 3 fazlı asenkron IEC motorları elektrik motoru online satın al sayfasında güç ve devre göre bulabilirsiniz. DRG redüktör satmaz; mevcut redüktörünüze takılacak motoru sağlar.

Tankın İçinde Ne Oluyor: Çözme, Nötralizasyon, Koyulaştırma

Bulaşık ve çamaşır deterjanı gibi sıvı ürünlerde reçete tipik olarak üç aşamada ilerler. Önce suya yüzey aktif maddeler (ör. sülfonik asit, SLES) eklenir ve çözülür; asit kullanılıyorsa kostikle nötralize edilir. Ardından katkı, koruyucu, parfüm ve renk verilir. En son tuz (sodyum klorür) eklenerek ürün istenen kıvama getirilir.

Tuz eklemesi ürünün kıvamını belli bir noktaya kadar hızla yükseltir; aşırı tuzda ise kıvam tekrar düşer. Bu yüzden operatör tuzu parça parça verir ve her eklemede karıştırıcı daha ağır çalışır. Motorun gördüğü en zor an, bu tepe kıvam noktasıdır.

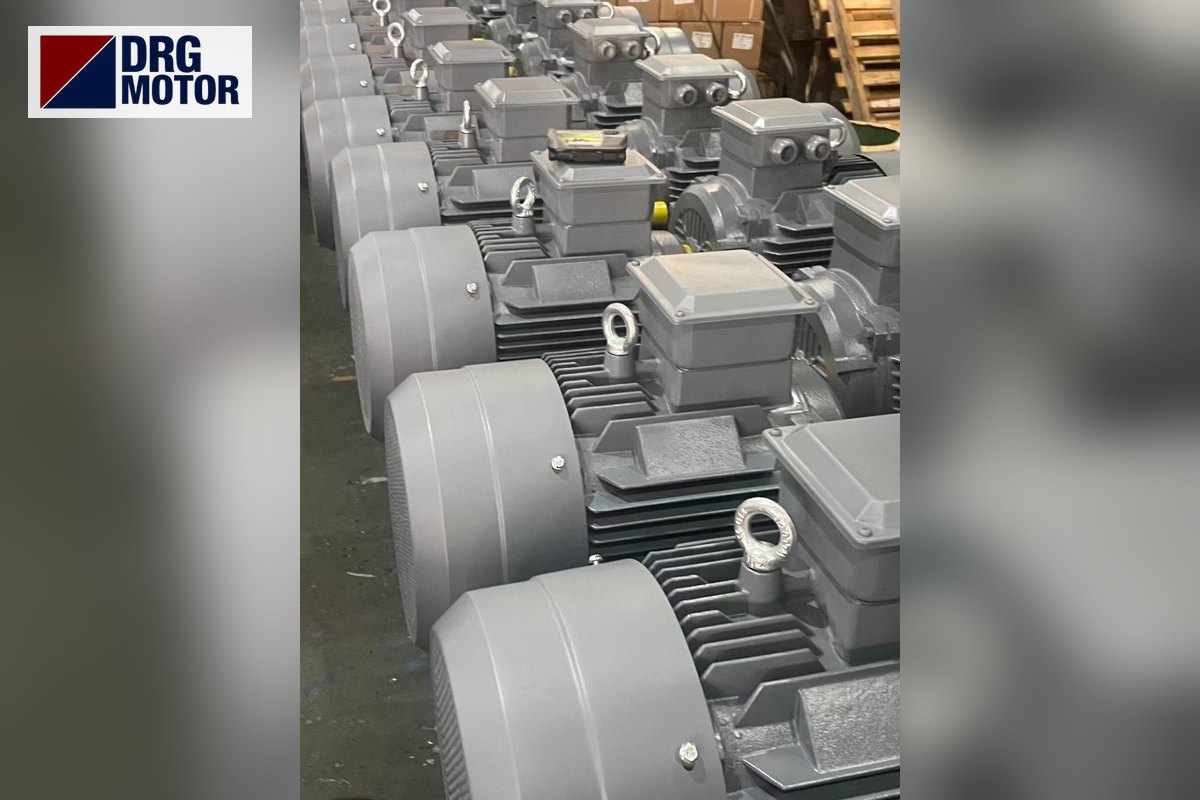

Sıvı deterjan tankı karıştırıcısı için DRG logolu gri trifaze elektrik motoru

Kıvam Arttıkça Karıştırıcının Güç İhtiyacı Nasıl Değişir?

Karıştırıcıda akışın türünü Reynolds sayısı belirler: Re = ρ · n · D² / μ (ρ yoğunluk kg/m³, n devir/s, D pervane çapı m, μ dinamik viskozite Pa·s). Re yüksekse akış türbülanslıdır ve çekilen güç viskoziteden neredeyse bağımsızdır. Re düşükse akış laminerdir; bu bölgede aynı devirde güç, viskoziteyle doğru orantılı artar.

Deterjan tankının özelliği, tek bir partide bu iki bölgeyi de yaşamasıdır. Aşağıdaki tablo bir örnek tank için hesaplanmıştır. Varsayım: pervane çapı 0,8 m, pervane devri 72,5 d/d, ürün yoğunluğu 1050 kg/m³; kıvam değerleri yalnız örnektir.

AşamaÖrnek kıvamReynolds (yuvarlak)Akış rejimi
Su + yüzey aktif çözme1 mPa·s812.000Türbülanslı
Katkılar sonrası100 mPa·s8.120Türbülansa yakın
Tuzla koyulaşma1.000 mPa·s812Geçiş bölgesi
Tepe kıvam5.000 mPa·s162Laminere yakın

Tablodan okunacak sonuç şudur: ilk aşamada motor rahattır ve akım düşük görünür; tuz eklendikçe Re geçiş bölgesine iner ve güç ihtiyacı viskoziteyle birlikte yükselmeye başlar. Motorun etiket akımı, tepe kıvamda ölçülen akımın altında kalmamalıdır.

Elektrik motorlarının güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Redüktör Çıkış Devri ve Tork Hesabı

Deterjan karıştırıcılarında pervane devri genellikle düşüktür; motor devri redüktörle indirilir. Çıkış devri n2 = n1 / i, çıkış torku yaklaşık T2 = 9550 · P / n2 · η (η redüktör kayıp katsayısı, ör. 0,95) ile bulunur.

Örnek: 4 kW motor, i = 20 redüktör

Varsayım: 4 kW 4 kutuplu DRG-112M-4 (nominal 1450 d/d), çevrim oranı 20, redüktör kayıp katsayısı 0,95. Çıkış devri 1450 / 20 = 72,5 d/d; çıkış torku 9550 · 4 / 72,5 · 0,95 ≈ 501 Nm olur. Aynı motoru i = 25 redüktörle kullanırsanız çıkış 58 d/d'ye iner, tork yaklaşık 626 Nm'ye çıkar: koyu ürün için daha fazla tork, ama daha zayıf yüzey akışı demektir.

Yani kıvam arttığında "daha büyük motor" tek seçenek değildir; çevrim oranı ve pervane tipi de yükü değiştirir. Bu dengeyi makine imalatçısı kurar, motor değişiminde mevcut redüktör oranı korunur. Kendi değerlerinizi redüktör çıkış devri ve moment hesaplama aracıyla deneyebilirsiniz.

Köpük, Pervane Tipi ve Devir Sınırı

Yüzey aktif madde içeren her üründe yüksek devir köpük demektir. Pervane yüzeyde girdap açarsa havayı ürüne çeker; köpük hem dolumda hacim hatası yapar hem de kıvam ölçümünü yanıltır. Bu nedenle deterjan tanklarında hız değil, yavaş ve geniş çaplı akış tercih edilir: çapa tipi, çerçeve tipi ya da eğik kanatlı geniş pervaneler.

Devri motoru değiştirerek yükseltmek (ör. 6 kutuptan 4 kutba geçmek) bu yüzden çoğunlukla yanlıştır. Pervane devri yaklaşık %50 artar, köpük artar ve laminer bölgede güç ihtiyacı da yükselir. Devir ayarı gerekiyorsa invertör kullanılabilir; DRG invertör satmaz, invertörle kullanım siparişte belirtilmelidir.

Yanlış motorda sahada ne görülür?

  • Tuz eklenince termik atıyor: motor tepe kıvama göre küçük seçilmiş.
  • Ürün kenarda duruyor, ortası dönüyor: devir düşük değil, pervane tipi koyu ürüne uygun değil.
  • Kalıcı köpük ve dolumda hacim sapması: devir yüksek; daha hızlı motor takılmış olabilir.
  • Redüktörden ses, flanşta yağ izi: motor flanşı ile giriş flanşı merkezlemesi uyumsuz.

Motor-Redüktör Grubu Tankın Üstünde: Montaj ve Ortam

Bu tanklarda motor ve redüktör kapağın üstündeki köprüde dikey durur; mil aşağı doğru tank içine iner. Motor ürüne temas etmez, ürünle temas eden kısım paslanmaz mil ve pervanedir. Redüktör girişine bağlanan motor çoğunlukla B5 büyük flanşlıdır ve dikey mil aşağı çalışır; bu kullanım siparişte belirtilir.

DRG katalog B5 ölçülerine göre 100 ve 112 gövdede flanş dış çapı P 250 mm, delik çemberi M 215 mm, merkezleme N 180 mm, mil 28×60 mm; 132 gövdede P 300 mm, M 265 mm, N 230 mm, mil 38×80 mm'dir. Redüktörün giriş flanşı bu değerlerle birebir eşleşmelidir. Küçük flanşlı (B14) girişlerde ölçü siparişte teyit edilir.

Ortam açısından dikkat edilecek iki şey vardır: tank kapağı açıldığında yükselen nemli buhar ve zemin yıkamasında motora sıçrayan su. DRG motorları IP55'tir; su sıçramasına dayanıklıdır, ancak paslanmaz/hijyenik yıkama tipi gövde DRG'de yoktur. Kazan hortumla doğrudan yıkanacaksa motorun üstü korunmalıdır. Redüktöre uygun motor seçenekleri için redüktörler için elektrik motorları sayfasına bakabilirsiniz.

Sipariş Öncesi Toplanacak Bilgiler

  • Eski motor etiketi: kW, d/d, gerilim, bağlantı (Y/Δ)
  • Redüktör tipi ve çevrim oranı, giriş flanşı P, M, N değerleri
  • Motor mil çapı ve boyu, kama genişliği
  • Dikey mil aşağı montaj; B5 mi B14 mü
  • Tank hacmi, pervane çapı ve en koyu ürün
  • Tepe kıvamda ölçülen akım ve yol verme şekli

Deterjan Tankı Karıştırıcısına Uygun DRG Motorları

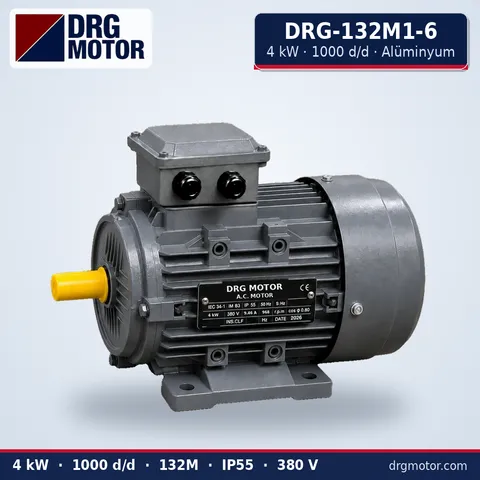

Bu modeller küçük tanklardan orta hacimli üretim tanklarına kadar redüktör girişine bağlanacak motorlar arasından seçilmiştir; 6 kutuplu model düşük giriş devri isteyen redüktörler içindir.

Bu motorların güncel fiyatlarını görmek ve hemen sipariş vermek için tıklayınFİYATLARI GÖR →

Deterjan Karıştırıcı Motoru Hakkında Sık Sorulanlar

Deterjan tankı karıştırıcısı kaç devirde döner?

Pervane devri tankın ve pervane tipinin yapısına bağlıdır ve redüktörle belirlenir. Örneğin 1450 d/d motor ve i = 20 redüktörle pervane 72,5 d/d döner; kesin değer makine imalatçısının verisidir.

Tuz ekleyince motor neden zorlanıyor?

Tuz ürünün kıvamını yükseltir. Akış laminer bölgeye yaklaştıkça aynı devirde güç ihtiyacı viskoziteyle birlikte artar; motor tepe kıvama göre seçilmediyse akım sınırı aşılır.

Daha hızlı motor takarsam karışım hızlanır mı?

Genellikle hayır. Devir artışı köpüğü artırır ve koyu üründe güç ihtiyacını yükseltir. Karışım süresi pervane tipi ve devir ayarıyla, gerekirse invertörle iyileştirilir.

Motor deterjana temas ediyor mu, paslanmaz motor gerekir mi?

Üstten tahrikli tankta motor ürüne temas etmez; temas eden kısım mil ve pervanedir. Standart IP55 motor kullanılır; DRG paslanmaz/hijyenik gövdeli motor sunmaz.
