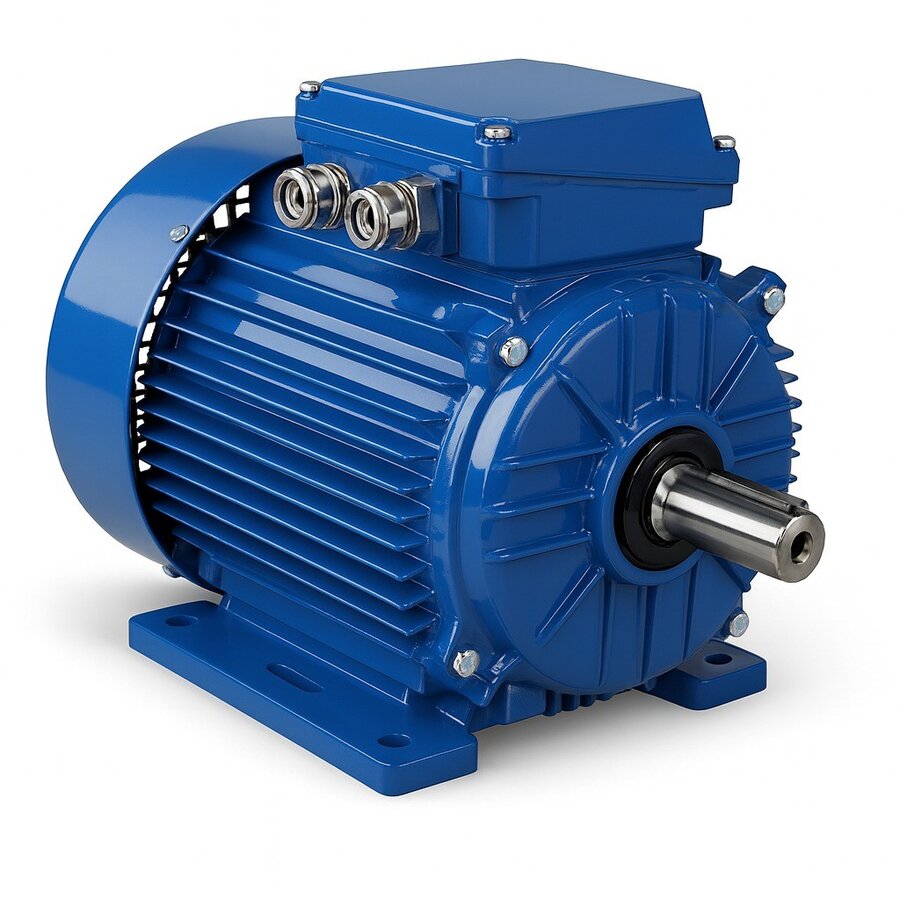

B3 ayaklı elektrik motorları, gövdenin altındaki dökme ayaklar üzerinden bir temele, şasiye ya da makine gövdesine cıvatalanarak sabitlenen, sanayide en sık karşılaşılan motor montaj biçimidir. Yatay mil konumu, kolay erişim ve standart ölçüleriyle B3 yapı; pompadan konveyöre, fandan kompresöre kadar geniş bir uygulama yelpazesinde tahrik çözümünün omurgasını oluşturur. Bu yazıda B3 montaj tipinin yapısal mantığını, IEC ölçü standartlarını, doğru kurulum kurallarını ve seçim kriterlerini ayrıntılı biçimde ele alıyoruz.

B3 Montaj Tipinin Yapısal Mantığı

IEC 60034-7 standardına göre montaj tipleri "B" (yatay mil, ayaklı) ve "V" (dikey mil) önekleriyle kodlanır. B3, yatay milli ve gövdenin altında dökme ayakları bulunan temel tipi ifade eder. Motor, ayaklardaki delikler üzerinden zemine veya makine kaidesine cıvatalanır; mil ucu yatay olarak dışarı çıkar ve yük buraya kaplin, kasnak-kayış ya da doğrudan bağlantı yoluyla aktarılır. Ayaklar genellikle gövde ile tek parça dökülür; bu sayede yük taşıma kabiliyeti yüksek, titreşime dirençli rijit bir yapı elde edilir.

IEC 60072 Ölçü Standardı ve Gövde Boyları

B3 motorların ayak delik aralıkları, mil çapı ve mil ucundan ayak tabanına kadar olan merkez yüksekliği (frame size) IEC 60072 standardına göre belirlenir. Merkez yüksekliği milimetre cinsinden ifade edilir ve gövde boyunu tanımlar; örneğin 90, 112, 132, 160 gibi değerler standart kademelerdir. Bu standartlaştırma sayesinde farklı tedarikçilerin aynı gövde boyundaki motorları birbirinin yerine kullanılabilir.

  • Merkez yüksekliği (H): mil ekseni ile ayak tabanı arası mesafe.
  • Ayak delik aralıkları (A, B): boyuna ve enine cıvata delik mesafeleri.
  • Mil çapı ve uzunluğu (D, E): kaplin veya kasnak uyumunu belirler.
  • Kama yuvası ölçüleri: tork aktarımı için mil üzerindeki kanal.

Kutup Sayısı, Devir ve Güç Aralığı

B3 montaj, asenkron sincap kafesli motorların neredeyse tüm kutup ve güç kademelerinde sunulur. 400 V / 50 Hz besleme altında 2 kutuplu motor yaklaşık 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu ise 1000 d/d senkron devirde döner; gerçek devir, yük altındaki kayma (slip) nedeniyle bu değerlerin biraz altında kalır. DRG Motor olarak B3 yapıda 0,55 kW'tan 355 kW'a kadar geniş bir güç aralığını tedarik ediyoruz; böylece küçük dozaj pompasından ağır kırıcıya kadar her uygulamaya uygun seçenek sunabiliyoruz.

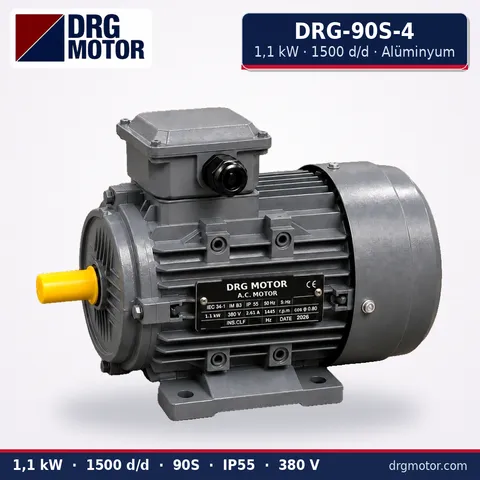

Gövde Malzemesi: Pik Döküm ve Alüminyum

Gövde tarafında B3 yapı iki ana seçenekle karşımıza çıkar. Hafif olan alüminyum kasalar ısıyı çabuk dışarı verir; düşük güç kademelerinde, taşınması veya konumu sık değişen düzeneklerde elverişlidir. Pik dökümden imal edilen kasalar ise mekanik darbelere ve sürekli zorlanmaya çok daha dirençlidir; titreşimi yutma kabiliyeti yüksek olduğundan kırıcı, değirmen, konveyör gibi ağır ve kesintisiz yük altındaki hatlarda öne çıkar. Ayağın gövdeyle aynı dökümde çıktığı pik yapı, eğilme ve burulma kuvvetleri altında alüminyuma kıyasla daha rijit bir davranış sergiler.

Koruma Sınıfı, Yalıtım ve Çalışma Rejimi

Endüstriyel B3 motorlar tipik olarak IP55 koruma sınıfında sunulur; bu, toz girişine ve her yönden gelen su püskürtmesine karşı korumayı ifade eder ve tozlu, nemli sanayi ortamları için yeterli güvenliği sağlar. Sargı yalıtımı F sınıfı (155 °C) olup pratikte B sınıfı sıcaklık artışıyla çalıştırılarak yalıtım ömrüne güvenlik payı bırakılır. Çalışma rejimi genellikle S1 (sürekli çalışma) olarak belirtilir; yani motor anma yükünde kesintisiz çalışacak şekilde tasarlanmıştır.

B3 Motorların Tipik Uygulama Alanları

B3, zemine veya şasiye sabitlenebilen hemen her tahrik uygulamasının ilk tercihidir:

  • Santrifüj ve dalgıç olmayan pompalar, kazan besleme sistemleri.
  • Aksiyel ve radyal fanlar, havalandırma ve aspirasyon üniteleri.
  • Bant ve zincirli konveyörler, taşıma hatları.
  • Vidalı ve pistonlu kompresörler.
  • Kırıcı, değirmen, karıştırıcı ve ağır proses makineleri.

Flanş bağlantısı gereken, motorun makineye doğrudan asılması istenen yerlerde ise B5 veya B35 (ayaklı-flanşlı) tipler devreye girer.

Doğru Montaj ve Hizalama Kuralları

Sahada B3 motordan beklenen sessiz ve sorunsuz çalışmanın büyük bölümü, kurulumun ne kadar özenli yapıldığıyla belirlenir. Önce oturduğu yüzeyin düzgün ve esnemeyecek kadar sağlam olması, ardından ayak cıvatalarının katalog değerindeki torkla ve dengeli biçimde sıkılması gerekir. Kaplin kullanılan sistemlerde mil, karşı makineyle hem açısal hem de paralel yönde dikkatle ortalanmalıdır; aksi halde rulmana fazladan yük biner, gürültü ve erken hasar ortaya çıkar. Kayış-kasnak düzeneklerinde de kayışın ne çok gergin ne çok gevşek olması; yatak üzerine binen yan kuvveti makul seviyede tutar.

Enerji Verimliliği ve Tasarruf Potansiyeli

B3 motorlar IEC 60034-30-1 standardındaki verim sınıflarında (IE1'den IE5'e) sunulur. Yüksek verimli bir IE3 motorun standart bir IE1 muadiline göre birkaç puanlık verim farkı, sürekli çalışan bir uygulamada yıllık ciddi enerji tasarrufuna dönüşür. Örneğin yılda 6000 saat çalışan 30 kW'lık bir motorda yalnızca yüzde 2'lik verim artışı bile, kWh maliyeti üzerinden hesaplandığında kayda değer bir tasarruf sağlar. Doğru güç seçimi (aşırı boyutlandırmadan kaçınmak) ve değişken hız sürücü kullanımı bu tasarrufu daha da artırır.

B3 Motor Seçiminde Pratik Bir Kontrol Listesi

Yeni bir montaj ya da değişim öncesinde aşağıdaki başlıkların doğrulanması, sahada yaşanan uyumsuzlukların önüne geçer:

  • Gövde boyu (merkez yüksekliği) ve ayak delik düzeninin mevcut kaideyle uyumu.
  • Mil çapı, mil uzunluğu ve kama yuvasının kaplin/kasnakla eşleşmesi.
  • Gerekli güç ve kutup sayısı (devir) ile yük karakteristiğinin örtüşmesi.
  • Ortam koşullarına uygun koruma sınıfı (IP) ve verim sınıfı (IE) seçimi.

Montaj ölçülerinin önceden teknik çizimden doğrulanması, kurulumun ilk seferde sorunsuz tamamlanmasını sağlar. DRG Motor olarak İzmir merkezli tedarik ağımızla B3 (ayaklı), B5 (flanşlı) ve B35 (ayaklı-flanşlı) seçeneklerini bir arada sunuyor, doğru montaj tipinin belirlenmesinde teknik destek veriyoruz. İhtiyacınıza uygun gövde boyu ve güç kademesini birlikte değerlendirmek için drgmotor.com üzerinden bizimle iletişime geçebilirsiniz.
