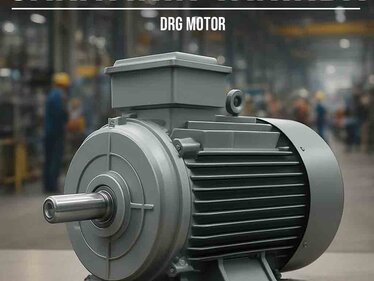

La course au rendement dans les moteurs électriques ne s'est pas arrêtée à l'IE3 et à l'IE4 ; l'IE5, échelon le plus élevé défini par la norme IEC 60034-30-1, représente une philosophie de conception qui abaisse les pertes d'environ 20 % par rapport à la classe précédente. Sur les lignes de pompes, de ventilateurs et de compresseurs fonctionnant en continu, cet écart se répercute directement sur la facture d'électricité payée au fil des années. Dans cet article, nous examinons d'où l'IE5 tire sa force, quels choix de construction rendent cette classe possible et dans quelles applications elle est réellement pertinente.

Où se situe la classe IE5 dans la norme IEC 60034-30-1

La classification internationale de rendement va de l'IE1 (rendement standard) jusqu'à l'IE5 (rendement ultra-premium). Chaque échelon relève d'un niveau les valeurs de rendement minimales définies dans le tableau pour une puissance et un nombre de pôles donnés. Alors que l'IE3 constitue aujourd'hui la limite légale minimale sur de nombreux marchés, dont la Turquie, l'IE4 et l'IE5 sont le choix des entreprises qui visent volontairement des pertes plus faibles. La logique de l'IE5 consiste à réduire les pertes d'environ un cinquième par rapport à l'IE4 ; autrement dit, obtenir la même puissance à l'arbre avec moins de puissance appelée sur le réseau.

  • IE3 : rendement premium, socle légal minimal
  • IE4 : rendement super premium
  • IE5 : rendement ultra premium, pertes inférieures d'environ 20 % à celles de l'IE4

Les choix de conception qui rendent l'IE5 possible

Dans un moteur, les pertes totales se composent des pertes cuivre du stator, des pertes rotor, des pertes fer (dans le noyau), des pertes par frottement et ventilation, ainsi que des pertes supplémentaires apparaissant en charge. Atteindre le niveau IE5 exige d'intervenir séparément sur chacun de ces postes. Un taux de remplissage en cuivre plus élevé dans le bobinage du stator abaisse les pertes cuivre ; l'emploi de tôles au silicium à grains fins et à faibles pertes réduit les pertes fer ; un choix optimisé du ventilateur et des roulements diminue les pertes mécaniques. À la place du rotor asynchrone classique à cage d'écureuil, certaines conceptions IE5 utilisent une architecture de rotor à aimants synchrones ou à réluctance synchrone qui ramène les pertes rotor presque à zéro.

Asynchrone ou réluctance synchrone

On peut atteindre l'IE5 par deux voies différentes. La première consiste à pousser la machine asynchrone classique à cage d'écureuil du point de vue des matériaux et de la géométrie ; cette voie préserve la possibilité d'un démarrage direct sur le réseau (DOL). La seconde consiste à privilégier une structure à réluctance synchrone ou à aimants permanents, qui ne génère pas de pertes cuivre au rotor. Ce second groupe de moteurs fonctionne généralement avec un variateur de fréquence et porte le rendement global du système à son maximum, en particulier sur les profils de charge variables. Le choix de la voie dépend du caractère fixe ou variable de la vitesse dans l'application.

Nombre de pôles, vitesse et glissement

Quelle que soit la classe de rendement, la vitesse du moteur est déterminée par le nombre de pôles : on obtient environ 3000 tr/min avec 2 pôles, 1500 tr/min avec 4 pôles et 1000 tr/min avec 6 pôles en vitesse synchrone (sur un réseau 400 V / 50 Hz). Dans les machines asynchrones, la vitesse réelle est légèrement inférieure à ces valeurs en raison du glissement (slip). Dans les conceptions IE5, la réduction des pertes par glissement augmente à la fois le rendement et la stabilité de la vitesse. Dans les solutions à réluctance synchrone, le glissement est théoriquement nul ; le rotor tourne en parfait synchronisme avec la fréquence du réseau.

Comportement thermique et isolation

La conséquence directe de la baisse des pertes est un dégagement de chaleur moindre dans la carcasse du moteur. Un moteur IE5 doté d'une isolation de classe F fonctionne le plus souvent dans les limites d'échauffement de la classe B ; cela augmente la réserve thermique du bobinage et allonge sa durée de vie. Un moteur qui fonctionne plus froid permet également à la graisse des roulements de conserver ses propriétés plus longtemps. Alors que l'indice de protection IP55 offre un bouclier standard contre la poussière et les projections d'eau, des carcasses IP65/IP66 peuvent être préférées dans les environnements poussiéreux.

Fixation mécanique et options de carcasse

Les moteurs IE5 sont eux aussi proposés dans les types de fixation standard. Le montage à pattes B3 est utilisé dans la plupart des applications de convoyage et d'entraînement général, tandis que les fixations à bride B5 et à bride à face B14 sont préférées pour l'accouplement aux pompes et aux réducteurs. Côté matériau de carcasse, la fonte offre un avantage dans les conditions de l'industrie lourde en matière d'amortissement des vibrations et de résistance mécanique, alors que le carter en aluminium se distingue par sa légèreté et son évacuation de la chaleur.

Calcul : écart de rendement et facture

La valeur de l'IE5 apparaît le plus clairement en chiffres. Supposons, dans une application fonctionnant en continu (S1), une durée de fonctionnement annuelle de 6000 heures et un prix unitaire de l'électricité d'environ 3 TL/kWh. Sur un moteur de 30 kW, le gain de rendement de quelques points obtenu en passant de l'IE3 à l'IE5 représente des milliers de kWh économisés par an. Même si l'écart de rendement n'est que de 2 %, il en résulte à cette puissance environ 3600 kWh par an, soit un écart de facture de plusieurs dizaines de milliers de livres. Sur la durée de vie économique du moteur, ce cumul compense largement l'écart de prix d'achat.

  • Sur les lignes fonctionnant en continu et à nombre d'heures élevé, le temps de retour se raccourcit
  • En charge variable, avec un variateur de fréquence, l'économie augmente encore
  • La baisse de la température du bobinage allonge la durée de vie de l'isolation et l'intervalle de graissage

Différence entre fonctionnement direct sur le réseau et fonctionnement avec variateur

Dans la famille IE5, le fait qu'un moteur soit raccordé directement au réseau ou par l'intermédiaire d'un variateur de fréquence est déterminant tant pour la mise en service que pour les économies. Les moteurs IE5 à cage d'écureuil peuvent démarrer directement en étoile-triangle ou avec un démarreur progressif, alors que les types à réluctance synchrone et à aimants permanents ont besoin d'un variateur pour produire le couple de démarrage. Le fonctionnement avec variateur permettant d'ajuster la vitesse à la demande de la charge, la véritable économie apparaît surtout dans les applications où la puissance croît au cube avec la vitesse, comme les ventilateurs et les pompes ; une pompe centrifuge tournant à mi-vitesse n'absorbe qu'une petite fraction de la puissance nominale.

  • Lignes à vitesse fixe et charge continue : le raccordement direct au réseau peut suffire
  • Lignes exigeant un débit/une pression variables : l'IE5 avec variateur de fréquence offre le meilleur rendement
  • Lignes à arrêts et démarrages fréquents : le démarrage progressif réduit la fatigue mécanique

Points de vigilance lors de la mise en service et de l'accouplement

Pour qu'un moteur à haut rendement atteigne la valeur de son catalogue, un montage correct et un accouplement correct sont indispensables. Le désalignement axial de l'accouplement, une tension excessive dans le système poulie-courroie ou un mauvais alignement des paliers restituent sous forme de pertes mécaniques les points de rendement gagnés. Comme les moteurs IE5 peuvent absorber un courant de démarrage légèrement supérieur à celui de la classe précédente, le choix du relais de protection et de la section de câble se fait d'après les valeurs réelles de la plaque du moteur. Sur les types fonctionnant avec variateur de fréquence, la longueur du câble entre le moteur et le variateur ainsi que le blindage sont planifiés tant pour la compatibilité électromagnétique que pour la prévention des courants de palier.

Quelle entreprise doit passer à l'IE5

L'IE5 n'est pas obligatoire pour toutes les applications ; sur un moteur qui fonctionne quelques heures par jour avec un profil de charge faible, l'amortissement de l'écart de prix peut prendre longtemps. En revanche, les stations de pompage travaillant en trois postes, les compresseurs d'air comprimé, les ventilateurs de refroidissement et les lignes de process fonctionnant en continu sont les domaines où l'IE5 rapporte le plus vite. Au sein de la famille des moteurs à haut rendement, les options moteurs électriques IE3 situées un échelon plus bas offrent également un compromis équilibré entre budget et rendement.

Feuille de route pour choisir la bonne classe

La décision d'investir dans l'IE5 se prend en évaluant conjointement les heures de fonctionnement, le caractère de la charge, le besoin en vitesse et l'aptitude de l'infrastructure existante au variateur de fréquence. Avec notre infrastructure d'approvisionnement basée à İzmir, nous fournissons des moteurs sur une large plage de rendements allant de l'IE3 à l'IE5 et nous déterminons ensemble le nombre de pôles, la puissance et le type de fixation adaptés à votre application. Pour davantage d'options et de comparaisons techniques, vous pouvez consulter notre page d'accueil.
