Pourquoi les moteurs électriques grillent-ils ? Les causes

Apportez un moteur grillé à un bobinier expérimenté : bien souvent, il ouvre le flasque, jette un coup d’œil au bobinage et lance « celui-ci est parti sur une perte de phase » ou « c’est le roulement qui l’a tué ». Ce n’est pas de l’intuition, c’est une compétence de lecture : en grillant, un moteur laisse des traces. Le problème, c’est que de nombreuses usines se contentent de faire rebobiner le moteur, le remontent au même endroit et retrouvent la même panne quelques mois plus tard.

Nous avons écrit cet article pour aborder la question « pourquoi un moteur électrique grille-t-il ? » non pas comme une liste apprise par cœur, mais comme une véritable enquête de panne sur le terrain : nous lirons d’abord ce que raconte un bobinage brûlé, puis nous regrouperons les causes selon leur origine, avant de partager les erreurs courantes, une liste de contrôle des protections et un tableau pratique pour trancher entre rebobinage et moteur neuf.

Que se passe-t-il vraiment quand un moteur « grille » ?

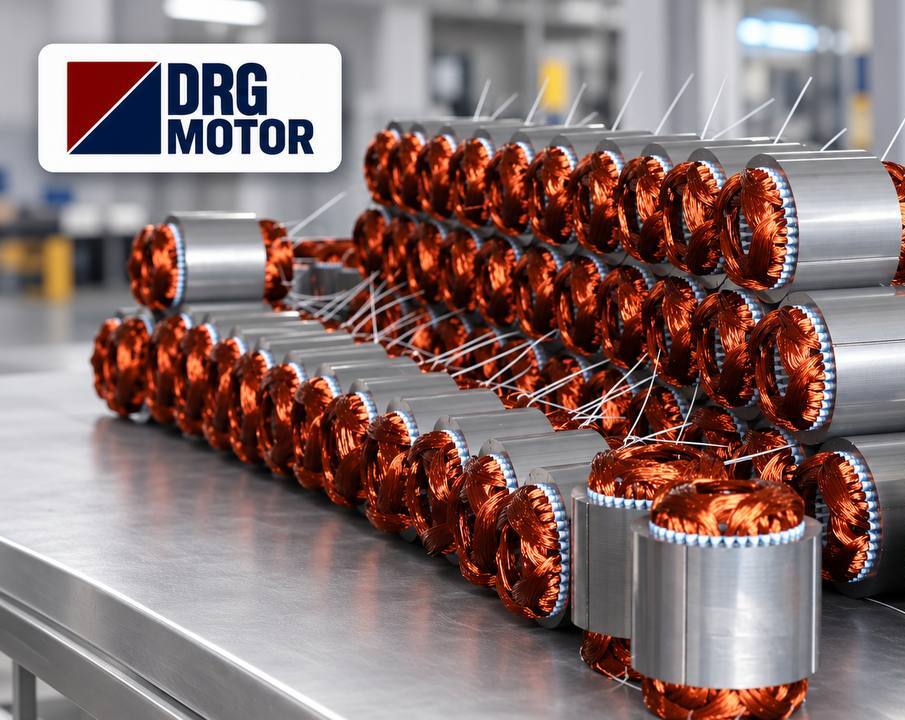

Ce n’est pas le moteur entier qui brûle, mais l’isolation du bobinage statorique. L’émail du fil de cuivre, les isolants d’encoche et le vernis d’imprégnation sont conçus pour une limite de température précise ; en classe F, cette limite est de 155 °C. Lorsque le bobinage travaille au-delà, l’isolation se dessèche, se fissure et se carbonise. Un court-circuit finit par apparaître entre spires, entre phases ou entre le bobinage et la carcasse. En bref, la chaleur est l’ennemi numéro un du moteur ; presque toutes les causes ci-dessous échauffent le bobinage ou affaiblissent l’isolation d’une autre manière.

Que raconte un bobinage brûlé ? Guide de lecture des traces

Avant de mettre le moteur au rebut ou de l’envoyer au rebobinage, photographiez le bobinage. L’aspect de la brûlure est le moyen le moins coûteux de remonter à la cause :

• Tout le bobinage est uniformément assombri : surchauffe prolongée. Pensez à la surcharge, à un refroidissement insuffisant, à une sous-tension ou à des démarrages trop fréquents.
• Deux groupes de phases nettement brûlés, le troisième semble intact : trace typique d’une perte de phase sur un moteur triphasé.
• Une phase plus sombre que les autres : déséquilibre de phases ou connexion desserrée sur cette phase.
• Brûlure localisée en un seul point, le reste propre : court-circuit entre spires. Cherchez du côté de l’humidité, d’une isolation de mauvaise qualité ou de pics de tension dus au variateur.
• Amorçage vers la carcasse en sortie d’encoche : humidité, encrassement ou isolant d’encoche usé par les vibrations.
• Traces de frottement brillantes sur les tôles du rotor et du stator : jeu de roulement ou arbre faussé ; ici, la brûlure est la conséquence, la cause est mécanique.

Si le bobinage n’a pas encore grillé, faites parler les mesures : une faible résistance d’isolement au mégohmmètre signale de l’humidité ou une isolation vieillie, tandis qu’un déséquilibre de la résistance des enroulements entre les trois phases indique un court-circuit entre spires ou une coupure. Une odeur âcre de vernis et un changement de couleur des têtes de bobines sont aussi des alertes précoces.

Pour compléter la lecture, répondez à quelques questions juste après la panne : le moteur a-t-il grillé en marche ou au démarrage ? Un autre moteur ou un fusible de la même armoire a-t-il eu un problème ? La charge, le produit ou les horaires de fonctionnement ont-ils changé récemment ? Y a-t-il eu une intervention récente, comme une maintenance, un changement de câble ou l’ajout d’un variateur ? Croisées avec la trace sur le bobinage, ces réponses transforment une supposition en constat concret.

Identifier les causes selon leur origine

Causes liées à l’alimentation

• Perte de phase (marche en monophasé) : à cause d’un fusible fondu, d’un contact de contacteur brûlé ou d’une borne desserrée, le moteur tente de tourner sur deux phases et les enroulements restants supportent un courant excessif. Symptômes : bourdonnement, baisse de vitesse ; à l’arrêt, le moteur ne démarre pas. Prévention : relais de contrôle de phases, disjoncteur moteur sensible à la perte de phase, contrôle régulier des connexions.
• Déséquilibre de phases : un faible écart de tension entraîne un écart bien plus important entre les courants de phase et un échauffement supplémentaire. Symptômes : mesures nettement différentes sur les trois courants. Prévention : répartir équitablement les charges monophasées, utiliser un relais surveillant le déséquilibre.
• Sous-tension ou surtension : en sous-tension, le moteur fournit le même travail avec un courant plus élevé ; en surtension, le courant magnétisant et les pertes fer augmentent. Symptômes : démarrage difficile, courant élevé même à vide. Prévention : surveillance de la tension, section de câble adaptée sur les grandes longueurs.
• Mauvais couplage (erreur étoile/triangle) : des barrettes inadaptées au réseau appliquent au bobinage une tension trop faible ou trop forte ; une commutation trop longue en démarrage étoile-triangle sollicite aussi le bobinage. Prévention : comparer la tension de plaque à celle du réseau avant la mise en service.

Causes liées à la charge et au régime de fonctionnement

• Surcharge et surintensité : un fonctionnement continu au-delà de la puissance nominale échauffe le bobinage par des pertes cuivre qui croissent avec le carré du courant. Symptômes : mesures supérieures au courant de plaque, déclenchements fréquents du thermique. Prévention : dimensionner le moteur selon la charge réelle, mesurer périodiquement le courant.
• Démarrages/arrêts fréquents et démarrages longs : à chaque démarrage, le moteur absorbe plusieurs fois son courant nominal ; trop répétés, ils empêchent le bobinage de refroidir. Prévention : respecter le nombre de démarrages par heure du fabricant, recourir si besoin à un démarreur progressif ou à un variateur.
• Rotor bloqué : si une pompe grippée, un réducteur ou un corps étranger immobilise le rotor, le moteur absorbe en permanence son courant de démarrage. Prévention : ne pas forcer un moteur qui refuse de démarrer, vérifier la machine entraînée à la main.

Causes liées à l’environnement et au refroidissement

• Problèmes de refroidissement : ventilateur cassé, ailettes encrassées, emplacement mal ventilé ou température ambiante élevée. Sur les moteurs entraînés à basse vitesse par variateur, le ventilateur calé sur l’arbre perd aussi en efficacité. Prévention : nettoyer ventilateur et ailettes, ajouter une ventilation forcée si nécessaire.
• Humidité et infiltration d’eau : elle fait baisser la résistance d’isolement ; le risque augmente dans les zones de lavage et en extérieur. Prévention : indice IP adapté à l’environnement (IP55 est une bonne base pour l’industrie générale), presse-étoupes étanches, test d’isolement avant de remettre en service un moteur resté longtemps à l’arrêt.
• Poussière et saleté : elles forment sur la carcasse une couche qui freine l’évacuation de la chaleur ; les poussières conductrices ouvrent des chemins de fuite. Prévention : nettoyage périodique, indice de protection adapté aux ambiances poussiéreuses.

Causes mécaniques

• Défaillance des roulements et frottement du rotor sur le stator : un roulement sans graisse, avec une graisse inadaptée ou trop graissé chauffe et prend du jeu ; le rotor frotte contre le stator et abîme à la fois les tôles et l’isolation. Symptômes : bruit, vibrations et température de palier en hausse. Prévention : graisse et périodicité adaptées, suivi vibratoire.
• Alignement, accouplement et tension des courroies : un désalignement et des courroies trop tendues imposent une charge radiale excessive aux roulements. Prévention : alignement au comparateur ou au laser, tension des courroies selon les valeurs du fabricant.

Causes liées au variateur, aux protections et à la qualité

• Pics de tension dus aux variateurs de fréquence : les impulsions à commutation rapide créent des pics élevés aux bornes du moteur, surtout avec des câbles longs, et sollicitent les premières spires. Prévention : isolation adaptée aux variateurs, câbles courts, filtre dv/dt ou sinus si nécessaire, câble blindé et bonne mise à la terre.
• Mauvais réglage du thermique : un relais réglé bien au-dessus du courant de plaque ne déclenche pas en surcharge. Prévention : régler le relais sur le courant de plaque.
• Bobinage et isolation de mauvaise qualité : un fil émaillé médiocre ou une imprégnation bâclée entraîne un vieillissement prématuré, même en conditions normales. Prévention : un fabricant fiable et un atelier de rebobinage expérimenté.

Les erreurs les plus fréquentes sur le terrain

• Augmenter le réglage du thermique parce qu’il déclenche souvent. Le relais vous prévient ; le faire taire laisse le moteur sans protection.
• Faire rebobiner un moteur grillé sans en chercher la cause, puis le remonter sur la même armoire avec le même raccordement.
• Relancer encore et encore un moteur qui bourdonne sans démarrer.
• Mettre en marche un moteur resté des mois en stock ou dans une usine à l’arrêt sans mesurer son isolement.
• Négliger le refroidissement d’un moteur qui tourne en permanence à basse vitesse sous variateur.
• Diriger l’eau ou l’air comprimé directement vers la boîte à bornes et le côté bobinage lors du lavage ou du nettoyage.

Liste de contrôle des protections

En passant en revue votre armoire et votre plan de maintenance, cochez les points suivants un par un :

• Le relais thermique est-il réglé sur le courant de plaque du moteur ?
• Un relais de contrôle de phases protège-t-il contre la perte de phase, l’ordre des phases et le déséquilibre ?
• Le disjoncteur moteur est-il adapté à la puissance du moteur ?
• Les moteurs critiques et souvent démarrés disposent-ils d’une thermistance PTC raccordée à un relais ? C’est le meilleur moyen de détecter les situations où le courant augmente à peine, comme un défaut de refroidissement.
• Le plan de maintenance périodique inclut-il le graissage des roulements, le nettoyage du ventilateur, le serrage des bornes et la mesure d’isolement ?
• Les armoires et les moteurs sont-ils inspectés régulièrement à la caméra thermique ?

Rebobiner ou moteur neuf ? Tableau de décision pratique

Il n’existe pas de seuil absolu, mais les situations suivantes indiquent de quel côté la décision doit pencher :

• Moteur de forte puissance, aucun dommage mécanique, cause trouvée et éliminée → le rebobinage est généralement pertinent.
• Moteur de faible puissance, coût du rebobinage proche du prix d’un moteur neuf → le moteur neuf prend l’avantage.
• Tôles du stator abîmées par frottement, arbre faussé ou carcasse fissurée → le rebobinage seul ne suffit pas.
• Moteur ancien à faible rendement → un moteur neuf IE3, IE4 ou IE5 permet d’économiser de l’énergie à long terme.
• Coût d’arrêt élevé → un moteur neuf livré depuis le stock est la solution la plus rapide.
• Moteur déjà rebobiné ou panne récurrente → un moteur neuf est le choix le plus sûr.

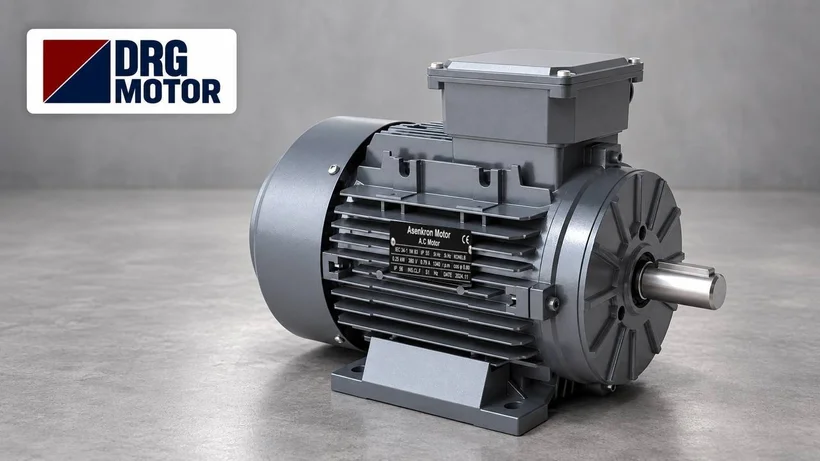

Si vous optez pour un moteur neuf, posez ces questions au fournisseur : quelle est la classe de rendement ? Quelles sont la classe d’isolation et l’indice IP ? En quel matériau est la carcasse ? Le moteur convient-il à une alimentation par variateur ? Les plans techniques et les données catalogue sont-ils disponibles ? Est-il en stock ? Les moteurs monophasés et triphasés IE3, IE4 et IE5 de DRG Motor, de 0,25 à 355 kW, sont fabriqués avec carcasse en fonte, isolation de classe F et protection IP55. Découvrez-les sur notre page produits.

Questions fréquentes

Comment savoir si un moteur a grillé ?

Une odeur de vernis brûlé, des têtes de bobines assombries et un fusible ou disjoncteur qui déclenche immédiatement sont les premiers signes. Pour un résultat certain, mesurez la résistance d’isolement au mégohmmètre et la résistance des trois enroulements à l’ohmmètre.

Le relais thermique protège-t-il totalement le moteur ?

Un relais thermique bien réglé est efficace contre la surcharge, mais il peut passer à côté des situations où le courant n’augmente pas nettement, comme un défaut de refroidissement. Il est donc conseillé de l’associer à un relais de contrôle de phases et à une thermistance PTC.

En combien de temps une perte de phase fait-elle griller un moteur ?

Cela dépend de la charge du moteur et du dispositif de protection. Un moteur en charge sans protection de phase peut s’échauffer fortement et griller en peu de temps.

Faut-il rebobiner un moteur grillé ou le remplacer ?

Il faut évaluer ensemble la puissance, les dommages mécaniques, la classe de rendement et le coût d’arrêt. En cas de dommages mécaniques ou si le moteur relève d’une ancienne classe de rendement, un moteur neuf est généralement le meilleur investissement.
