Un moteur électrique à haut rendement est un moteur qui accomplit le même travail mécanique en dépensant moins d'énergie électrique. Le rendement est le rapport entre la puissance que le moteur prélève sur le réseau et la puissance qu'il transmet à l'arbre ; dans les systèmes à fonctionnement continu, même quelques points de ce rapport font une différence importante à long terme. DRG Motor fournit, depuis son siège d'İzmir, des moteurs de classe de rendement élevée et aide les entreprises à choisir le modèle le mieux adapté à leur profil de charge.

Où le rendement se perd-il

Dans un moteur, une partie de l'énergie dépensée part en chaleur sans se transformer en travail, et cela a quatre causes principales : la résistance électrique des conducteurs, les pertes de cycle dans les tôles magnétiques, le frottement dans les paliers de l'arbre et la puissance absorbée par le ventilateur de refroidissement. À cela s'ajoutent les pertes supplémentaires qui apparaissent en charge. Dans les moteurs à haut rendement, chacun de ces postes est réduit séparément en utilisant des tôles fines au silicium de meilleure qualité, du cuivre de section plus épaisse et un entrefer optimisé. Le résultat est un moteur qui s'échauffe moins et qui prélève moins de courant sur le réseau.

Tenez compte de la réduction des pertes à chaque échelon

La norme IEC 60034-30-1 classe les moteurs entre IE1 (standard) et IE5 (ultra premium). Chaque échelon vise à réduire les pertes totales d'environ 20 % par rapport au précédent. IE3 (premium) et IE4 (super premium) sont les classes de rendement élevé les plus couramment choisies dans l'industrie et sont devenues le niveau minimal obligatoire dans de nombreuses plages de puissance. IE5 est quant à elle l'échelon le plus élevé, retenu pour les entraînements critiques en rotation continue.

  • IE1 - rendement standard : utilisée uniquement dans des cas d'exception particuliers.
  • IE2 - rendement élevé : reste désormais sous le niveau minimal dans de nombreuses régions.
  • IE3 : le niveau premium considéré comme le point de départ de la plupart des applications industrielles.
  • IE4 : le niveau super premium qui se distingue sur les entraînements de service lourd tournant toute la journée.
  • IE5 : l'échelon le plus élevé défini par la norme ; il effectue le même travail en prélevant sur le réseau la plus faible puissance possible.

L'apport du rendement à l'exploitation

Un rendement élevé ne signifie pas seulement une économie d'énergie, mais aussi une température de bobinage plus basse. L'isolation de classe F d'un moteur qui fonctionne plus au frais dure plus longtemps et le vieillissement thermique ralentit ; cela réduit le risque de panne et le coût d'entretien. Par ailleurs, de faibles pertes signifient une diminution de la chaleur produite par le moteur ; cela allège aussi la charge de refroidissement dans les espaces fermés.

Comment calcule-t-on l'économie d'énergie

Le rendement d'un investissement dans le rendement se voit par un calcul simple. Sur un moteur de 45 kW fonctionnant 6000 heures par an, l'écart d'environ 1,5 point entre IE3 et IE4 correspond à une différence d'environ 0,7 kW sur la puissance absorbée. Cela représente une consommation supplémentaire d'environ 4200 kWh par an. Lorsque l'installation compte des dizaines de moteurs, cet écart se multiplie et le surcoût d'achat de la classe de rendement supérieure est récupéré en peu de temps. C'est pourquoi un moteur à haut rendement n'est pas un coût, mais un outil d'économie qui dure toute la vie du matériel.

Relation entre vitesse, pôles et rendement

Le rendement est aussi lié au nombre de pôles et à la vitesse. Sur un réseau 50 Hz, un moteur à 2 pôles a une vitesse synchrone de 3000 tr/min, un 4 pôles de 1500 tr/min et un 6 pôles de 1000 tr/min. En général, les moteurs à 4 pôles offrent les meilleures valeurs de rendement sur une large plage de puissance et constituent pour cette raison un choix répandu dans les applications comme les pompes, les ventilateurs et les convoyeurs. La vitesse réelle en charge reste légèrement inférieure à la vitesse synchrone en raison du glissement ; dans une conception performante, les pertes par glissement sont également limitées.

L'importance de choisir le bon moteur

Autant que la classe de rendement, la bonne adéquation du moteur avec la charge est déterminante. Un moteur choisi plus grand que nécessaire fonctionne en permanence à faible charge et perd son rendement nominal ; un moteur choisi trop petit s'échauffe excessivement et raccourcit sa durée de vie. Pour un choix correct, le besoin de puissance de la charge, la fréquence de démarrage, la durée de fonctionnement et la température ambiante sont évalués ensemble. La protection IP55 et le régime continu S1 constituent une base sûre dans les environnements poussiéreux et à longue durée de fonctionnement.

Décidez selon vos heures de fonctionnement quotidiennes

L'apport des moteurs à haut rendement se manifeste surtout sur les entraînements à fonctionnement continu. Les groupes de pompes des stations d'eau et d'eaux usées, les ventilateurs de ventilation industrielle, les longues lignes de convoyeurs, les compresseurs et les agitateurs sont les domaines d'utilisation typiques de ces moteurs. Dans ces applications, comme le moteur tourne la plus grande partie de la journée, l'écart de rendement se répercute directement sur la facture d'énergie. En revanche, sur les entraînements qui ne fonctionnent que quelques heures par jour ou qui s'arrêtent souvent, l'apport de la classe de rendement reste plus limité ; dans ces cas, le choix se fait selon le profil réel de fonctionnement de l'application.

Rendement avec un variateur de fréquence

Dans les applications de pompes et de ventilateurs à charge variable, alimenter le moteur par un variateur de fréquence augmente encore le rendement. Plutôt que de fonctionner à vitesse fixe et d'étrangler le débit par une vanne, réduire la vitesse du moteur au strict nécessaire diminue considérablement la consommation d'énergie ; car la puissance d'une pompe et d'un ventilateur varie avec le cube de la vitesse. Associé à un variateur adapté, un moteur de classe de rendement élevée voit l'économie qu'il apporte à l'exploitation croître de façon multipliée.

Réglementations et obligations de rendement minimal

Sur de nombreux marchés, le niveau de rendement minimal des moteurs électriques est fixé par la réglementation. Dans certaines plages de puissance, les moteurs mis sur le marché doivent être au moins de classe IE3 ; dans certaines applications alimentées par variateur, le niveau IE4 est visé. L'objectif de ces réglementations est de limiter la consommation d'énergie totale des équipements à faible rendement. Pour les entreprises, cela signifie que les moteurs nouvellement achetés présenteront déjà un rendement élevé, et que le remplacement des moteurs anciens à faible rendement est pertinent tant du point de vue de la conformité réglementaire que de l'économie d'énergie. Lors du renouvellement d'un entraînement, la classe de rendement n'est plus seulement une préférence, mais dans la plupart des cas un plancher à respecter.

Comment le rendement est-il mesuré et vérifié

La valeur de rendement d'un moteur ne se limite pas au chiffre inscrit sur la plaque ; elle est déterminée par des méthodes d'essai normalisées. La norme IEC 60034-2-1 définit la méthode dans laquelle les pertes sont mesurées séparément puis additionnées. Dans cette approche, les pertes cuivre, fer, mécaniques et les pertes supplémentaires en charge sont relevées une à une ; on voit ainsi de façon transparente de quel poste provient le rendement. La mesure est effectuée à une température de référence donnée et au point de charge nominale. Sur un moteur fiable, le rendement de la plaque et le rendement réel en service sont proches l'un de l'autre. Lors de l'achat, demandez selon quelle norme la valeur de rendement est donnée ; la comparaison n'est équitable qu'à cette condition, sinon des valeurs mesurées par des méthodes différentes peuvent conduire à des comparaisons trompeuses.

Remplacer l'ancien moteur ou le rebobiner

Face à un moteur en panne, deux voies existent : faire rebobiner le moteur ou le remplacer par un neuf à haut rendement. Même si le rebobinage paraît économique dans un premier temps, une certaine baisse du rendement du moteur peut se produire selon la qualité du bobinage ; les pertes fer augmentent en particulier lorsque le paquet de tôles est mis à l'épreuve par un traitement thermique. Sur un entraînement à fonctionnement continu, cette petite perte de rendement s'accumule sous forme de facture d'énergie supplémentaire pendant toute la durée de vie. C'est pourquoi, lorsqu'un moteur d'ancienne classe de rendement fonctionnant de nombreuses heures tombe en panne, le remplacer par un neuf de classe IE3 ou IE4 est le plus souvent plus rationnel que de le rebobiner. Sur un moteur peu utilisé ou tenu en réserve, le rebobinage peut en revanche rester une solution économique.

Facteur de puissance et charge du réseau

Autant que le rendement, le facteur de puissance influence le coût de l'électricité de l'exploitation. Le moteur asynchrone prélève sur le réseau à la fois de la puissance active et de la puissance réactive ; le facteur de puissance d'un moteur fonctionnant à faible charge diminue et un courant réactif inutile est prélevé sur le réseau. Un moteur performant et bien conçu offre un facteur de puissance plus élevé lorsqu'il travaille près de sa charge nominale. Lorsque la consommation réactive est limitée par un chargement approprié à l'échelle de l'installation et, si nécessaire, par une compensation d'énergie réactive, on évite les tarifs de pénalité et les câbles et l'appareillage de coupure sont moins sollicités. De ce point de vue, le choix d'un moteur performant allège la charge non seulement du moteur, mais de toute la distribution électrique.

Travaillez avec DRG pour un moteur à haut rendement

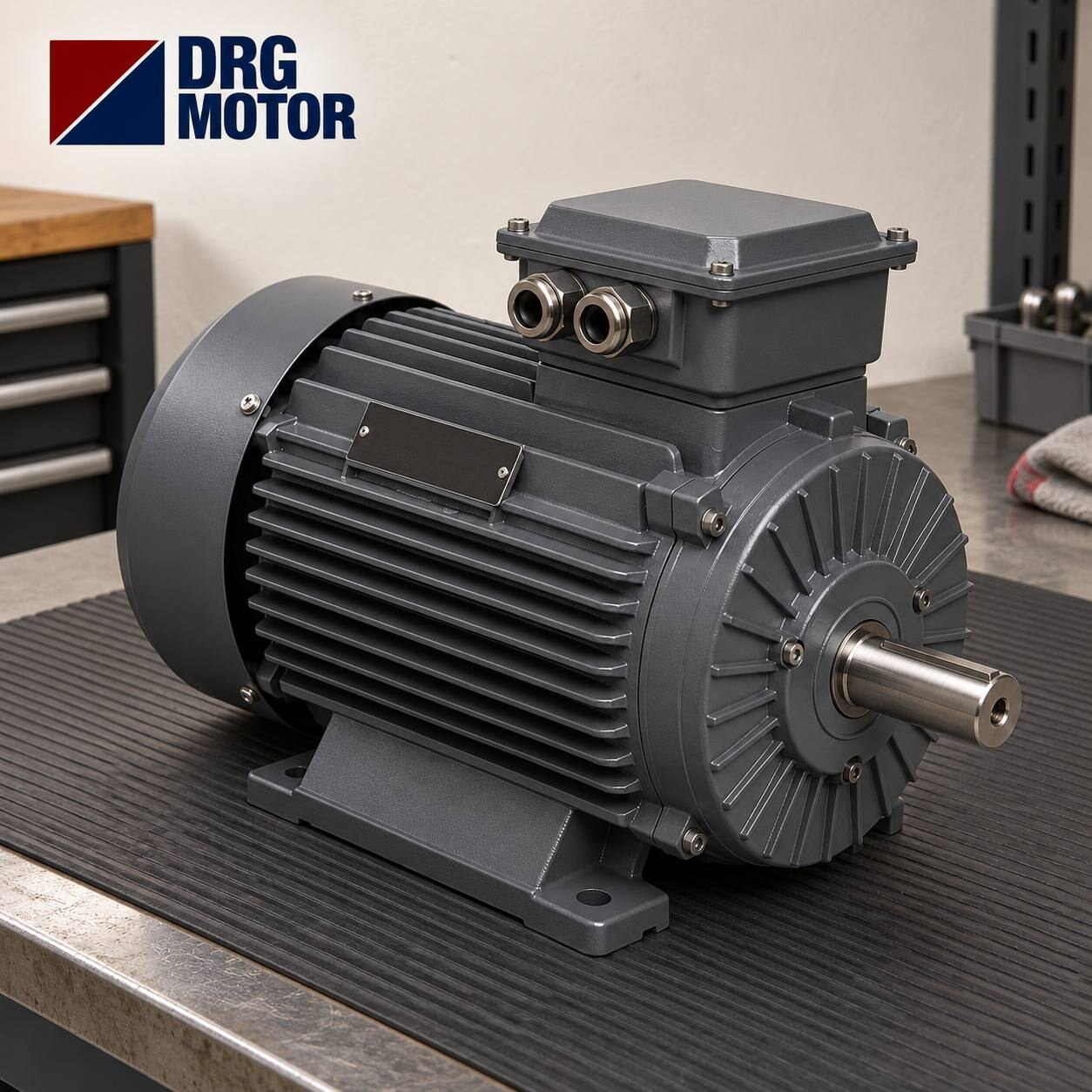

DRG Motor fournit, dans la plage 0,55-355 kW, des moteurs de classes de rendement IE3 et IE4, à protection IP55 et isolation de classe F, avec des options de carter en fonte ou en aluminium et de raccordement B3/B5/B14. Lorsque vous nous communiquez le profil de charge et les conditions de fonctionnement de votre exploitation, nous déterminons avec vous le modèle performant le plus adapté. Pour les options de produits et le conseil technique, vous pouvez nous joindre via DRG Motor.
