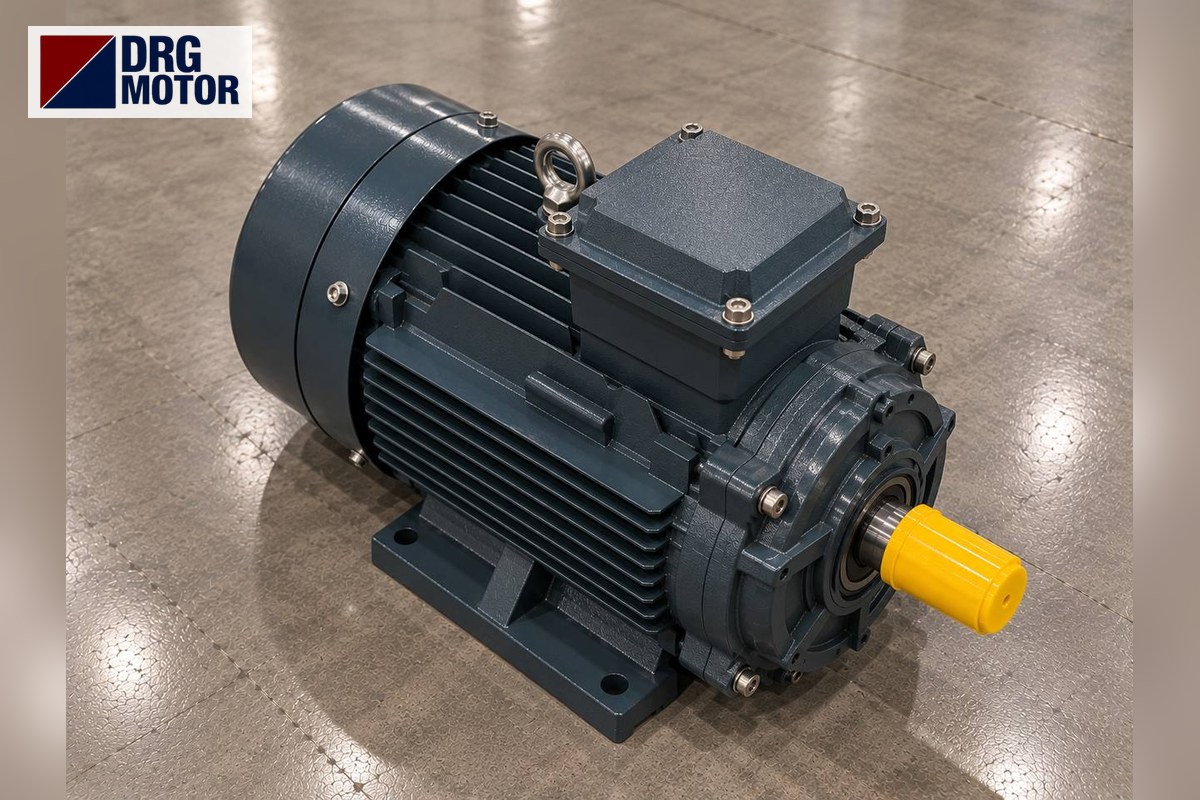

Moteurs électriques pour constructeurs de machines : de l’échantillon à la série

L’approvisionnement en moteurs électriques d’un constructeur de machines se fait en trois étapes : achat d’un seul moteur échantillon, validation de ses cotes et de son montage sur la machine, puis planification des commandes de série sous le même code. Les cotes vérifiées sur l’échantillon sont les valeurs de carcasse IEC du catalogue ; par exemple le DRG-112M-4 de 4 kW à 1500 tr/min a une carcasse 112M, un arbre de 28 × 60 mm, une bride B5 de 250 mm de diamètre extérieur et 180 mm de centrage, et absorbe 7,95 A à pleine charge sous 400 V. Une fois ces valeurs validées, les moteurs de série arrivent avec les mêmes cotes et votre châssis, votre accouplement ou votre poulie ne sont jamais réusinés.

La raison de cet ordre est simple : la conception de la machine dépend des cotes du moteur. Trous du châssis, moyeu d’accouplement, longueur du capot et goulotte de câbles sont dessinés autour du moteur ; sans validation de l’échantillon, l’erreur apparaît sur la première machine de série, en ligne de montage. Le raccordement électrique et le réglage des protections doivent être réalisés par un électricien qualifié. Tous les modèles utilisables comme échantillon sont classés par puissance, vitesse et carcasse parmi les 120 modèles de la page Acheter un moteur électrique en ligne.

Du moteur échantillon à la série : un flux d’approvisionnement en trois étapes

1. Moteur échantillon. Le besoin de la machine (couple, vitesse, mode de fixation) est défini et un seul moteur est acheté. Le but est d’essayer le moteur sur la machine elle-même. Sur le prototype, on observe l’échauffement, le démarrage et les vibrations du moteur.

2. Validation des cotes et du montage. Les cotes d’arbre, de bride, de pattes et de boîte à bornes de l’échantillon sont comparées aux dessins techniques des moteurs DRG puis reportées sur le plan de fabrication de la machine. Ce plan doit indiquer le code moteur, la forme de construction (B3, B5 ou B35), la position de la boîte à bornes et le sens d’entrée des câbles. Cette feuille validée sert de référence à toutes les commandes suivantes.

3. Plan de commandes de série. Le besoin en moteurs est découpé en lots selon votre plan de production annuel ou périodique. Chaque lot reprend le même code, la même forme de construction et la même orientation de boîte à bornes ; si la machine évolue (par exemple un nouveau palier de puissance), les étapes 1 et 2 sont brièvement répétées pour le nouveau code.

Valeurs à mesurer lors de la validation de l’échantillon

Le tableau ci-dessous donne les valeurs catalogue de deux carcasses courantes. À réception de l’échantillon, contrôlez-les au pied à coulisse et au mètre et comparez-les à votre plan machine. Les valeurs proviennent des cotes à pattes (B3) et du tableau des brides B5.

La ligne la plus souvent négligée est la hauteur d’axe H : si l’on choisit un moteur de même puissance mais d’une autre carcasse, les deux arbres d’un entraînement accouplé ne sont plus alignés et il faut caler le châssis. Le second point critique est la longueur totale L ; il y a 82 mm d’écart entre 112M et 132M, et sur une machine capotée le capot peut ne plus fermer.

Ce qu’une carcasse IEC standard apporte au constructeur de machines

Le numéro de carcasse IEC (71, 80, 90S, 112M, 132M…) normalise la hauteur d’axe, l’arbre et la bride. Concevoir votre machine autour d’une carcasse standard apporte les avantages suivants :

• Pièces de rechange faciles : les roulements portent des références standard ; la carcasse 112M utilise des 6206-ZZ-C3, la 132 des 6208-ZZ-C3, la 160 des 6309-C3. Des années plus tard, la machine s’entretient encore avec des pièces courantes.
• Remplacement du moteur chez votre client : un moteur défaillant se remplace par un moteur de même carcasse sans toucher au châssis ni à l’accouplement. C’est un argument concret face à vos acheteurs.
• Souplesse des paliers de puissance : une version plus puissante de la même machine peut garder la même bride. Le 5,5 kW en carcasse 132S et le 7,5 kW en carcasse 132M partagent l’arbre de 38 × 80 mm et la bride de 300 mm ; seul l’entraxe des trous de pattes B passe de 140 mm à 178 mm.
• Option compacte : quand la place manque, le DRG-112M-4K fournit 5,5 kW dans une carcasse 112M ; l’arbre reste à 28 × 60 mm et les cotes de raccordement sont celles du moteur 112M de 4 kW.

Calculer la puissance moteur à partir du couple dès la conception

Le constructeur connaît souvent le couple et la vitesse nécessaires sur l’arbre machine plutôt que la puissance. Celle-ci se déduit de P = T · n / 9550 (P en kW, T en Nm, n en tr/min). Exemple avec hypothèses : une machine en accouplement direct demande 40 Nm à environ 1460 tr/min. P = 40 × 1460 / 9550 ≈ 6,1 kW ; la puissance normalisée immédiatement supérieure est 7,5 kW. Le DRG-132M-4 fournit 49,1 Nm de couple nominal à 1460 tr/min, soit environ 1,23 fois la charge calculée. Au démarrage, le moteur donne environ 98 Nm (Ts/Tn = 2,0) ; si la machine démarre en charge, comparez cette valeur au couple de décollage de la charge.

La puissance moteur par machine varie fortement selon l’application ; la valeur définitive vient de la note de calcul ou de la mesure sur prototype. Pour essayer le calcul à d’autres vitesses, utilisez le guide de sélection de moteur électrique. Le courant à pleine charge du moteur choisi alimente aussi le choix du relais thermique et du câble dans l’armoire de la machine : un moteur 4 pôles de 7,5 kW absorbe 14,3 A sous 400 V, les autres puissances figurent dans le tableau des courants moteur.

Liste de contrôle pour intégrer le moteur à la machine

• Bride : en B5, P / N / M et le diamètre de trou S correspondent-ils au logement de la machine ? Le centrage (N) entre-t-il sans jeu ?
• Arbre : D × E et la largeur de clavette F conviennent-ils au moyeu d’accouplement ou de poulie ? Le moyeu ne dépasse-t-il pas la longueur de l’arbre ?
• Orientation de la boîte à bornes : la boîte est-elle du côté de l’armoire, son couvercle peut-il s’ouvrir ? La position (dessus, droite, gauche) est-elle écrite sur la commande ?
• Entrée de câble : la carcasse 90 est livrée avec 1 × M25×1,5, les carcasses 112M et 132 avec 2 × M32×1,5, la carcasse 160 avec 2 × M40×1,5 ; votre goulotte est-elle prévue pour cela ?
• Tension et couplage : les moteurs de la boutique jusqu’à 3 kW sont en 230/400 V et se couplent en étoile sur un réseau 400 V ; à partir de 4 kW ils sont en 400/690 V, fonctionnent en triangle sur le réseau et conviennent au démarrage étoile-triangle. Vérifiez la tension réseau du pays où la machine sera vendue.
• Indice de protection : la protection IP55 indiquée sur les fiches produits suffit-elle pour un environnement poussiéreux et exposé aux projections ? Si le moteur reçoit directement l’eau de lavage, prévoyez un capot.
• Peinture et finition : si une teinte assortie à votre machine est souhaitée, précisez-la à la commande ; veillez à ce que la peinture ne recouvre ni le joint de la boîte à bornes ni la plaque signalétique.
• Sens de rotation : si la machine tourne dans un seul sens, contrôlez-le au premier essai et marquez la flèche sur la machine.

Comment lire un code produit DRG

Bien lire le code évite d’inscrire le mauvais moteur sur votre plan de fabrication. Le code commence par « DRG- », suivi de la carcasse IEC et de sa longueur, et se termine par le nombre de pôles. Les pôles donnent la vitesse de synchronisme : 2 pôles 3000, 4 pôles 1500, 6 pôles 1000 tr/min.

Quand une carcasse comporte deux paliers de puissance (comme 100L1 et 100L2), l’arbre et la bride sont identiques ; seuls la puissance et le courant changent. Deux versions de puissance de votre machine peuvent donc partager le même châssis. DRG Motor est fabricant, fournisseur et vendeur de moteurs électriques ; les codes sont les mêmes dans la boutique, le catalogue et les dessins techniques. Les différences entre achat chez un fabricant ou chez un fournisseur sont traitées dans notre article moteur électrique : acheter au fabricant ou au fournisseur.

Les modèles 4 pôles les plus choisis par les constructeurs de machines

Les modèles ci-dessous appartiennent à la classe 1500 tr/min et couvrent les carcasses les plus utilisées en entraînement accouplé, par courroie ou par réducteur. Les courants sont donnés à pleine charge sous 400 V.

Moteurs souvent demandés en échantillon

• DRG-90L-4 – 1,5 kW – 1445 tr/min – 90L
• DRG-112M-4 – 4 kW – 1450 tr/min – 112M
• DRG-112M-4K – 5,5 kW – 1460 tr/min – 112M
• DRG-132S-4 – 5,5 kW – 1460 tr/min – 132S
• DRG-132M-4 – 7,5 kW – 1460 tr/min – 132M
• DRG-160M-4 – 11 kW – 1465 tr/min – 160M

Cliquez pour voir les prix actuels et commander ces moteursVOIR LES PRIX →

Questions fréquentes

Un constructeur peut-il commander en série sans moteur échantillon ?

C’est possible mais déconseillé. Les cotes catalogue sont normalisées, mais l’orientation de la boîte à bornes, l’entrée de câble et l’ajustement de l’accouplement ne se vérifient que sur la machine. Valider ces trois points sur un seul échantillon évite les erreurs de montage en série.

Quelle carcasse choisir pour un moteur de machine de 5,5 kW ?

Le choix standard est le DRG-132S-4 en carcasse 132S (arbre 38 × 80 mm). Si la place manque, le compact DRG-112M-4K donne la même puissance en carcasse 112M avec un arbre de 28 × 60 mm. Le choix dépend de la bride et de l’accouplement de votre machine.

Où trouver le dessin technique d’un moteur électrique ?

Les cotes de pattes et de bride par carcasse figurent sur la page des dessins techniques DRG. En reportant le dessin sur votre plan machine, notez aussi le code moteur, la forme de construction et l’orientation de la boîte à bornes.

Combien d’ampères consomme un moteur de 4 kW sous 400 V ?

Le DRG-112M-4 de 4 kW à 1500 tr/min absorbe 7,95 A à pleine charge sous 400 V et 8,37 A sous 380 V ; le DRG-112M-2 à 3000 tr/min absorbe 7,45 A sous 400 V. Ces valeurs sont le point de départ du réglage du relais thermique dans l’armoire.
