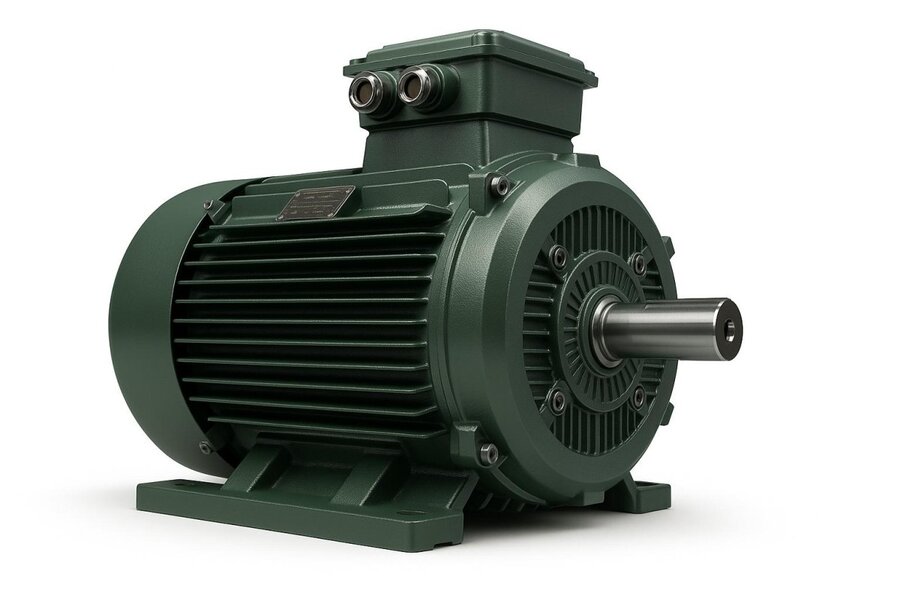

Ağır sanayi makineleri; sürekli yüksek tork, uzun süreli kesintisiz çalışma ve zorlu ortam koşullarına karşı dayanıklılık ister. Bu makinelere güç veren yüksek kW elektrik motorları, sıradan tahriklerin ötesinde mekanik ve termal yüklere göre tasarlanır. Kırıcıdan değirmene, ekstrüderden büyük kompresöre kadar her uygulama, motorun gücü kadar dayanımını da sorgular.

Ağır Şartların Motora Etkisi

Kırıcı, kırma-eleme tesisi, çimento değirmeni, plastik ekstrüderi ve büyük vidalı kompresör gibi ekipmanlar, kalkışta yüksek atalet momentini yenmek için güçlü başlangıç torku ister. Bu makinelerde rotorun ve bağlı kütlenin durağan halden tam devire ulaşması saniyeler sürer; bu süre boyunca motor anma akımının kat kat üzerinde akım çeker. Sürekli tam yük altında üreyen ısı ise yalıtımı, sargıları ve yatakları zorlar. Bu nedenle ağır sanayi motorlarında F sınıfı (155°C) yalıtım, takviyeli yataklar ve en az IP55 koruma standart kabul edilir; tozlu, nemli veya yıkamaya maruz hatlarda IP56/IP65'e çıkılabilir.

Sürekli Çalışma ve Termal Denge

Ağır sanayide motorlar çoğunlukla S1 sürekli çalışma rejiminde, yani vardiyalar boyunca durmadan döner. Bu rejimde motorun ürettiği ısı ile gövdeden atılan ısı dengelenmeli, sargı sıcaklığı yalıtım sınıfının izin verdiği değerin altında kalmalıdır. Termal dengenin bozulması, her 10°C'lik aşırı ısınmada yalıtım ömrünü kabaca yarıya indirir. Bu yüzden ağır şartlar için motor seçilirken sadece güç değil, ortam sıcaklığı ve soğutma koşulları da hesaba katılır.

  • S1 rejimi: Sabit yükte sınırsız süre çalışma; ağır sanayinin standardı.
  • Ortam sıcaklığı: 40°C üzerinde anma gücü düşer (derating gerekir).
  • Soğutma: IC411 tip kendinden fanlı yüzey soğutma yaygındır.

Pik Döküm Gövdenin Önemi

Yüksek kW motorlarda pik döküm gövde, titreşimi sönümlemesi ve mekanik darbelere direnç göstermesiyle öne çıkar. Alüminyum gövde hafiflik avantajı sunsa da, ağır darbeli ve titreşimli ortamlarda dökme demirin rijitliği belirleyici olur. Döküm gövde aynı zamanda ısıyı yüzeyden daha geniş bir kütleyle dışarı atarak motorun sürekli çalışma sıcaklığını güvenli aralıkta tutar; bu da rulman ve yalıtım ömrünü uzatır. Büyük güçlerde gövde, kalkış sırasındaki burulma momentlerini de zarar görmeden taşır.

Verim Sınıfları ve Enerji Hesabı

Ağır makinelerde motor günde çoğu saat çalıştığından verim sınıfı, toplam maliyeti doğrudan belirler. IEC 60034-30-1 standardı motorları IE1'den IE5'e sınıflandırır; ağır sanayide IE3 Premium ve IE4 Süper Premium tercih edilir. Yüksek güçte küçük verim farkları bile büyük tasarrufa dönüşür. Örneğin 200 kW'lık bir motorun verimi %94'ten %95,5'e çıktığında, yılda 6000 saat ve 4 TL/kWh enerji bedeliyle yıllık tasarruf yaklaşık 75.000 TL'yi bulur. Bu fark, yüksek verimli motora ödenen ek bedeli birkaç yılda fazlasıyla karşılar.

Güç Aralığı, Kutup ve Devir Seçimi

Ağır şartlar için tahrik tasarlanırken motorun devri uygulamaya göre seçilir. 50 Hz şebekede 2 kutuplu motor 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu 1000 d/d civarında döner. Kırıcı ve değirmen gibi yüksek tork isteyen düşük devirli yükler genellikle 4 veya 6 kutuplu motorlarla redüktör üzerinden tahrik edilir. DRG Motor bu segmentte 400 V / 50 Hz şebekede 0,55 kW'tan 355 kW'a kadar geniş bir aralıkta motor tedarik eder.

  • 2 kutup / 3000 d/d: Pompa ve yüksek devirli fanlar.
  • 4 kutup / 1500 d/d: Konveyör, genel tahrik, kompresör.
  • 6 kutup / 1000 d/d: Yüksek torklu kırıcı ve değirmenler.

Sincap Kafesli Rotor ve Kayma

Ağır sanayi tahriklerinin neredeyse tamamı, basit ve dayanıklı yapısı nedeniyle sincap kafesli asenkron motor kullanır. Bu motorlarda rotor, döner manyetik alanın gerisinde küçük bir kayma (slip) ile döner; tam yükte kayma tipik olarak %1-3 arasındadır. Kayma sayesinde motor, yük arttıkça torku otomatik olarak yükseltir ve değişken yüklü kırıcı gibi ekipmanlarda kararlı çalışır. Fırçasız ve bilezik gerektirmeyen bu yapı, ağır ortamlarda bakımı en aza indirir.

Bakım ve Ömür Yönetimi

Yüksek kW motorların ömrünü uzatmak, planlı bakımla mümkündür. Düzenli yatak gresleme, sargı yalıtım direnci ölçümü, titreşim ve sıcaklık takibi arıza öncesi uyarı verir. Toz ve kir, soğutma kanatlarını tıkayarak ısınmaya yol açtığından gövde yüzeyinin temiz tutulması önemlidir. Frekans invertörüyle (VFD) sürülen büyük motorlarda yatak akımlarına karşı yalıtımlı rulman veya topraklama fırçası kullanımı, erken yatak hasarını önler.

Bağlantı Tipleri ve Montaj

Ağır makinelere motor entegrasyonu, doğru bağlantı tipiyle başlar. Ayaklı B3 montaj, motorun zemine veya şaseye cıvatalanarak sabitlendiği klasik çözümdür ve büyük kırıcı, konveyör tahriklerinde yaygındır. Flanşlı B5 ve yüzlü B14 bağlantılar ise motorun doğrudan redüktöre veya pompa gövdesine eksenel olarak bağlandığı kompakt uygulamalarda kullanılır. Yüksek kW motorlarda ağırlık ve burulma momentleri büyük olduğundan, flanş ve ayak boyutları IEC gövde ölçülerine tam uymalı, kaplin ayarı titreşimi en aza indirecek hassasiyette yapılmalıdır.

  • B3 (ayaklı): Zemine montaj; kayış-kasnak ve doğrudan kaplin tahriklerinde.
  • B5 (flanşlı): Redüktör ve pompaya eksenel bağlantı.
  • B14 (yüzlü): Küçük flanşlı kompakt montaj.

Frekans İnvertörüyle Çalışma

Ağır sanayide birçok yüksek kW motor, yumuşak kalkış ve değişken hız avantajı için frekans invertörüyle (VFD) sürülür. İnvertör, kalkıştaki yüksek akım darbesini sınırlayarak hem şebekeyi hem de mekanik aktarımı korur; konveyör ve fan gibi uygulamalarda hızı yüke göre ayarlayarak ek enerji tasarrufu sağlar. Bu çalışma biçiminde motorun darbe gerilimine dayanıklı sargı yalıtımına ve düşük devirde yeterli soğutmaya sahip olması gerekir. Sürekli düşük devirde çalışacak motorlarda harici (cebri) soğutma fanı tercih edilebilir; böylece kendinden fanın zayıfladığı hızlarda bile termal denge korunur.

Uygulama Alanlarına Göre Tahrik

Her ağır sanayi uygulaması motora farklı bir yük profili dayatır. Kırıcı ve değirmenler darbeli, ani değişen yük çeker; bu yüzden yüksek devirme momenti ve sağlam mekanik yapı ister. Büyük fanlar ataletleri yüksek olduğundan uzun kalkış süresine ve kalkış akımını taşıyabilen sargıya ihtiyaç duyar. Pompalar genellikle kararlı yük sunsa da, ani vana kapanmalarındaki basınç darbelerine karşı motorun ve kaplinin dirençli olması beklenir. Konveyörler ise düzgün kalkış ve hassas hız kontrolü gerektirir; bu uygulamalar invertörlü tahrikten en çok fayda görenlerdir. Doğru motor, bu yük profillerinin her birine ayrı ayrı yanıt verecek şekilde seçilmelidir.

Doğru Çözüm için DRG Motor

Makinenin tork-hız eğrisi, kalkış sıklığı, ortam sıcaklığı ve çalışma rejimi doğru motorun belirlenmesinde anahtardır. DRG Motor teknik ekibi, ağır şartlara uygun güç, devir, gövde ve koruma sınıfını birlikte değerlendirerek dayanıklı ve verimli bir çözüm sunar. İzmir merkezli tedarik altyapısıyla yüksek kW'lı motorları hızlı teslimle işletmenize ulaştırır; uygulamanızın verilerini paylaştığınızda güncel ve şeffaf bir teklifle yanınızda olur. Daha fazlası için DRG Motor ile iletişime geçebilirsiniz.
