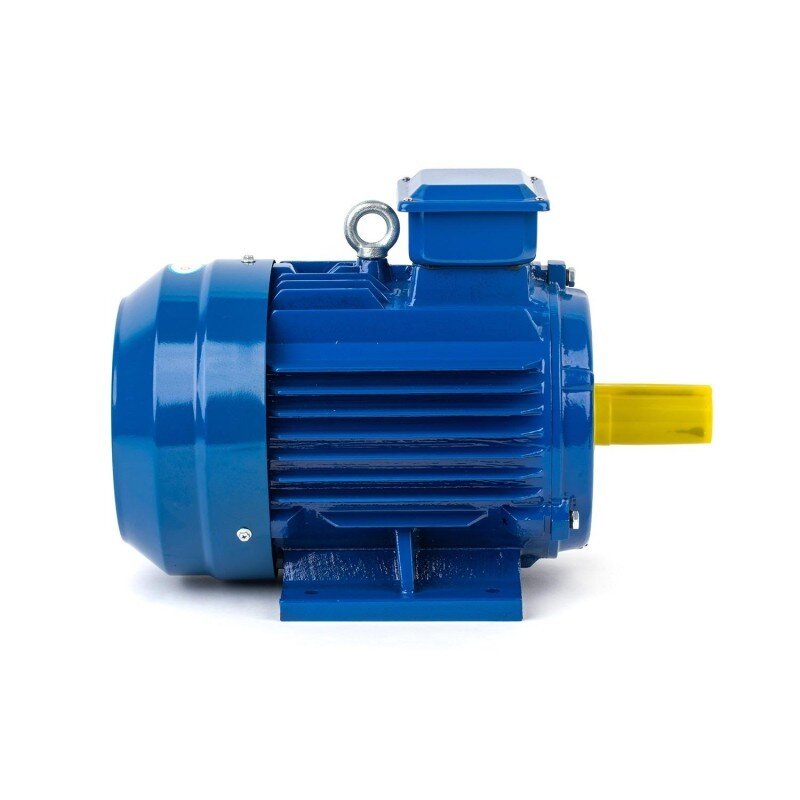

Asenkron elektrik motoru, rotorun döner manyetik alandan biraz daha yavaş dönmesi nedeniyle indüksiyon motoru olarak da adlandırılan, dayanıklı ve sade yapısıyla sanayinin temel iş motorudur. Yüksek verimli tasarımlarda amaç değişmez: aynı mekanik gücü, şebekeden daha az enerji çekerek üretmek. Bu yazıda asenkron motorun çalışma mantığını, verimi yükselten tasarım detaylarını, IEC verim sınıflarını ve yüksek verimli bir motora geçişin işletmeye getirdiklerini ele alıyoruz.

Asenkron Motor Nasıl Çalışır?

Birbirinden 120 derece faz farkıyla beslenen üç sargı grubu, gövdenin içinde sabit bir hızla dolaşan manyetik bir kutup deseni yaratır; bu desenin saniyedeki tur sayısını şebeke frekansı ve kutup sayısı belirler. Bu alan, sincap kafesli rotorda akım indükler ve indüklenen akımla alan etkileşerek rotoru sürükleyen bir tork üretir. Rotor, alan hızına tam yetişemez; aradaki bu küçük hız farkına "kayma" (slip) denir ve motorun tork üretebilmesi için zorunludur. Kayma genellikle yükle artar; yük arttıkça rotor biraz daha yavaşlar, motor daha fazla tork üreterek dengeyi kurar.

Verimi Yükselten Tasarım Detayları

Yüksek verim; daha kalın bakır sargılar, düşük kayıplı silisli sac paketleri ve optimize edilmiş hava aralığıyla elde edilir. Bu iyileştirmeler sargıdaki bakır kayıplarını ve sac paketindeki demir kayıplarını azaltır; böylece motorun ürettiği ısı ve enerji tüketimi düşer.

  • Daha fazla bakır: Sargı kesiti büyüdükçe direnç ve bakır kaybı azalır.
  • Düşük kayıplı nüve: Yalıtkanla kaplı ince silisli levhalardan oluşan paket, manyetik alanın yön değiştirirken yarattığı ısınmayı (histerezis ve girdap akımları) baskılar.
  • Optimize hava aralığı: Rotor-stator arasındaki boşluğun hassas işlenmesi mıknatıslama akımını azaltır.
  • İyileştirilmiş soğutma: Daha iyi havalandırma, aynı yükte daha düşük sargı sıcaklığı demektir.

IEC 60034-30-1 Verim Sınıfları

Verim, IEC 60034-30-1 standardıyla sınıflandırılır: IE1 Standart, IE2 Yüksek, IE3 Premium, IE4 Süper Premium ve IE5 Ultra Premium. Sınıf yükseldikçe motor aynı güçte daha az kayıpla çalışır; bu fark, yılda binlerce saat çalışan motorlarda enerji faturasında doğrudan hissedilir. Sanayide yaygın temel seviye IE3'tür; sürekli çalışan kritik hatlarda IE4 ve IE5 öne çıkar. Sınıflar arası farkı ayrıntılı görmek için IE3 elektrik motorları içeriği yararlıdır.

Verim ile Çalışma Sıcaklığı İlişkisi

Kayıpların azalması, motorun daha serin çalışması anlamına gelir. F sınıfı yalıtımlı (155 °C dayanım) ve IP55 korumalı yüksek verimli bir motor, daha düşük sargı sıcaklığında dengeye geldiği için yalıtım ömrü uzar ve rulman gresinin bozulması yavaşlar. Yalıtım için her birkaç derecelik sıcaklık düşüşü, ömre yıllar ekleyebilir. Böylece verim yalnızca enerji değil, aynı zamanda dayanıklılık kazandırır; serin çalışan motor, daha az arızayla daha uzun süre hizmet verir.

Kutup Sayısı, Devir ve Uygulama

50 Hz şebekede asenkron motorun senkron hızı kutup sayısına bağlıdır: 2 kutupta ~3000 d/d, 4 kutupta ~1500 d/d, 6 kutupta ~1000 d/d. Gerçek devir, kayma kadar bu değerin biraz altındadır. Doğru kutup seçimi verimi ve uygulama uyumunu belirler:

  • 2 kutup: Devir ihtiyacı yüksek olan dalgıç pompalar, basınçlandırma setleri ve hava kompresörleri.
  • 4 kutup: En yaygın seçim; pompa, fan ve konveyörlerde dengeli devir.
  • 6 kutup: Düşük devir, yüksek tork isteyen kırıcı ve karıştırıcılar.

Gövde, Bağlantı ve Koruma

Asenkron motorlar B3 (ayaklı), B5 (büyük flanş) ve B14 (küçük flanş) bağlantı tipleriyle çeşitli montaj biçimlerine uyar. Gövde malzemesi olarak pik döküm, titreşimi sönümleyip ısıyı kararlı dağıttığı için ağır sanayide tercih edilirken, alüminyum gövde hafifliğiyle küçük-orta güçlerde avantaj sağlar. IP55 koruma, toz ve su püskürtmesine karşı motoru kapatır; tozlu, nemli ortamlarda standart beklentidir.

Doğru Asenkron Motoru Seçerken Bakılacaklar

Verimli bir motorda gerçek kazanç, seçim doğru yapıldığında ortaya çıkar. Motoru yalnızca güç değeriyle değil, sürdüğü yükün karakteriyle birlikte değerlendirmek gerekir. Sürekli sabit yük çeken bir konveyörle, gün boyu debisi değişen bir santrifüj pompa aynı kW etiketini taşısa da farklı çalışma profillerine sahiptir.

  • Anlık tork ihtiyacı: Yüklü kalkan kırıcı ve karıştırıcılarda kalkış torku ve kalkış akımı, motorun ısınmadan devreye girebilmesi için belirleyicidir.
  • Yük katsayısı: Motor nominal gücünün yaklaşık yüzde 75-100 bandında çalıştığında verim eğrisi tepe noktasına yakındır; aşırı büyük seçilen motor sürekli düşük yükte çalışır ve güç katsayısı düşer.
  • Ortam koşulları: 40 °C üzeri ortam sıcaklığı ve 1000 m üzeri rakım, motorun verebileceği gücü düşürür (derating); bu durumda bir üst gövde seçilir.
  • Devir ihtiyacı: Sabit devir mi, değişken debi mi gerektiğine göre kutup sayısı ya da frekans sürücülü çalışma planlanır.

Yüksek Verimli Asenkron Motorun Uygulama Alanları

Yüksek verimli asenkron motorlar 0,55–355 kW güç aralığında, 400 V / 50 Hz şebekede ve S1 sürekli çalışma rejiminde geniş bir uygulama yelpazesine hizmet eder. Santrifüj pompalar, aspiratör ve basınçlandırma fanları, vidalı kompresörler, konveyör hatları, kırıcılar ve karıştırıcılar bunların başında gelir. Bu uygulamaların çoğu sürekli çalıştığı için verim farkı, ömür boyu maliyette doğrudan kendini gösterir. Asenkron tasarımın ayrıntıları için asenkron AC motorlar içeriği incelenebilir.

Bakım, Rulman ve Servis Ömrü

Asenkron motorun bakım yükü sadedir, ancak ihmal edildiğinde verim sessizce düşer. Düzenli bakımın çekirdeği rulmandır; greslenen tipler için katalogda belirtilen yağlama aralıklarına uymak, sızdırmaz tip rulmanlarda ise titreşim ve sıcaklık takibi yapmak ömrü uzatır. Soğutma kanatlarının ve gövdedeki kanatçıkların tozla kaplanması, ısı atımını engelleyerek sargı sıcaklığını yükseltir ve verimi düşürür; bu yüzden periyodik temizlik basit ama etkili bir önlemdir. Klemens kutusundaki bağlantıların gevşemesi yerel ısınma ve gerilim düşümü yaratır. Hizalama hatası ve dengesiz kaplin, rulmanı erken yorar. Yılda bir kez yalıtım direnci (megger) ölçümü, sargının nem ve yaşlanma durumunu erken gösterir.

Verimli Motora Geçmenin İşletmeye Getirdikleri

Yüksek verimli asenkron motora geçiş, özellikle sürekli S1 rejiminde çalışan pompa ve fanlarda kısa sürede karşılığını verir. Daha düşük enerji faturası, daha serin çalışmadan gelen uzun yalıtım ve rulman ömrü, azalan plansız duruş ve daha az bakım gideri bir arada gelir. Basit bir hesap bu farkı somutlaştırır: 30 kW gücünde, yılda 6000 saat çalışan bir motorda IE3'ten IE4'e geçiş yüzde bir-iki puanlık verim artışı sağlasa bile, yılda birkaç bin kWh tasarruf birim enerji fiyatıyla çarpıldığında kayda değer bir tutar olur. Bir motoru yalnızca etiket fiyatına göre değil, çalışma saati ve verim sınıfına göre değerlendirmek, doğru kararın temelidir. İzmir merkezli tedarikçi DRG Motor, 0,55–355 kW aralığında IE3 ve IE4 sınıfı asenkron motorları tedarik ederek işletmenizin enerji ve bakım dengesini iyileştirmenize destek olur. Tüm ürün ve içerikler için DRG Motor ana sayfasını inceleyebilirsiniz.
