Monofaze Motor Tercihinde Nelere Dikkat Edilmeli?

Atölyeye yeni bir tezgâh geldiğinde ya da kuyudaki pompanın motoru yandığında ilk sorulan soru genellikle “Kaç kW lazım?” olur. Oysa sahada karşılaştığımız sorunların çoğu yanlış güçten değil; yükle uyuşmayan kondansatör yapısından, ölçüsü tutmayan flanştan ya da yetersiz kablodan çıkar. Bu yazıyı, monofaze motor almadan önce kendinize sormanız gereken soruları sırayla cevaplayacak şekilde kurguladık.

Monofaze Motor Nedir, Nerelerde Kullanılır?

Monofaze asenkron motor, tek faz ve nötr hattıyla, yani evlerde ve küçük işletmelerde bulunan 220–230 V şebekeyle çalışan elektrik motorudur. Trifaze motordan temel farkı, tek fazın kendi başına döner manyetik alan oluşturamamasıdır. Bu yüzden monofaze motorlarda ana sargının yanında bir yardımcı sargı ve çoğunlukla bir ya da iki kondansatör bulunur. Kondansatör, yardımcı sargıdaki akımı faz olarak kaydırır ve motorun kendi kendine kalkabilmesini sağlar.

Kullanım alanı oldukça geniştir: hidrofor ve sirkülasyon pompaları, fanlar ve aspiratörler, küçük konveyörler, yem kırma makineleri, kompresörler, ahşap ve metal işleme tezgâhları, kapı ve bariyer sistemleri bunların başında gelir. Konuya genel bir giriş arıyorsanız 220 volt ile çalışan monofaze elektrik motorları yazımıza da göz atabilirsiniz.

Önce Yükü Tanıyın: Güç ve Kalkış Torku

Doğru motor seçiminin ilk adımı motoru değil, motorun çevireceği makineyi tanımaktır. Burada iki soru belirleyicidir: Makine çalışırken ne kadar güç çekiyor ve ilk anda ne kadar zor dönüyor?

Güç tarafında, makine üreticisinin önerdiği değer veya mevcut motorun etiketindeki kW değeri iyi bir başlangıç noktasıdır. Hesapla bulunan değerin üzerine makul bir pay eklemek doğru bir yaklaşımdır; ancak motoru gereğinden çok büyük seçmek de iyi bir fikir değildir. Düşük yükte çalışan motorun verimi ve güç faktörü düşer, gereksiz yere daha fazla akım çekilir.

Kalkış torku ise monofaze motorlarda çoğu zaman güçten bile daha kritiktir. Santrifüj pompa ve fan gibi yükler kalkışta hafiftir, devir arttıkça zorlanırlar. Buna karşılık dolu bant üzerindeki bir konveyör, karşı basınçla kalkan bir kompresör ya da içi malzemeyle dolu bir kırıcı daha ilk anda yüksek tork ister. Kalkış torku yetersiz bir motor bu yüklerde ya hiç dönmez ya da uzun süre yüksek akım çekerek ısınır.

Kondansatörlü Motor Tipleri: Hangi Uygulamaya Hangisi?

Monofaze motorları birbirinden ayıran en önemli özellik, kalkış için kullandıkları düzenektir. Sahada en sık karşılaşılan üç yapı şunlardır:

Daimi Kondansatörlü Motorlar

Bu tipte tek bir çalışma kondansatörü yardımcı sargıya sürekli bağlı kalır. Yapısı basittir, sessiz ve dengeli çalışır, güç faktörü iyidir. Zayıf yanı kalkış torkunun düşük olmasıdır. Bu yüzden fan, aspiratör, sirkülasyon pompası ve kalkışta hafif olan santrifüj pompalar için uygundur; yükle kalkan makinelerde tercih edilmemelidir.

Start-Run (Çift Kondansatörlü) Motorlar

Bu motorlarda biri kalkış (start), diğeri çalışma (run) olmak üzere iki kondansatör bulunur. Kalkış anında iki kondansatör birlikte devrededir ve motor yüksek bir kalkış torku üretir. Motor belirli bir devire ulaştığında merkezkaç anahtar ya da elektronik bir röle kalkış kondansatörünü devreden çıkarır, motor çalışma kondansatörüyle yoluna devam eder. Kompresör, konveyör, kırma makinesi ve yüklü tezgâhlar gibi ağır kalkışlı uygulamalarda ilk tercih genellikle budur.

Yardımcı Sargılı (Kalkış Anahtarlı) Motorlar

Bu yapıda kalkış, yalnızca yardımcı sargıyla ya da yardımcı sargıya seri bağlı bir kalkış kondansatörüyle sağlanır; motor hızlandıktan sonra yardımcı sargı merkezkaç anahtarla tamamen devreden çıkar. Çalışma sırasında ise motor yalnızca ana sargıyla döndüğü için verim ve güç faktörü, çift kondansatörlü yapıya göre bir miktar düşüktür. Bu tipte anahtarın zamanında açılması önemlidir; takılı kalan bir anahtar yardımcı sargının ısınmasına yol açabilir.

Hızlı karar özeti:

• Fan, aspiratör, sirkülasyon pompası: daimi kondansatörlü motor.
• Kompresör, yüklü konveyör, kırıcı: start-run motor.
• Emin değilseniz: makinenin nasıl kalktığını anlatarak bize danışın.

Devir Seçimi: 1500 mü, 3000 mi?

Asenkron motorların devri kutup sayısına bağlıdır. 50 Hz şebekede 2 kutuplu motorun senkron devri 3000 d/d, 4 kutupluda 1500 d/d, 6 kutupluda 1000 d/d, 8 kutupluda ise 750 d/d'dir. Etikette yazan gerçek devir, kayma nedeniyle bu değerlerin biraz altındadır; örneğin 4 kutuplu bir motor yük altında yaklaşık 1400–1450 d/d civarında döner.

Santrifüj pompalar ve bazı fanlar genellikle 3000 d/d için tasarlanır. Kayış-kasnak ya da redüktörle çalışan makinelerde, konveyörlerde ve tezgâhlarda ise 1500 d/d motorlar daha yaygındır; aynı güçte daha yüksek mil torku verir ve daha sessiz çalışırlar. Mevcut bir motoru değiştiriyorsanız en güvenli yol, eski motorun devrini korumaktır. Devir değişirse pompanın basma yüksekliği, fanın debisi ya da makinenin çalışma hızı da değişir.

Montaj Tipi: B3, B5 ve B14

Motorun makineye nasıl bağlanacağı, sipariş öncesinde mutlaka netleştirilmesi gereken bir konudur:

• B3 (ayaklı): Motor, gövdesindeki ayaklarla bir kaideye veya şaseye bağlanır. Kayış-kasnaklı ve kaplinli uygulamalarda en yaygın tiptir.

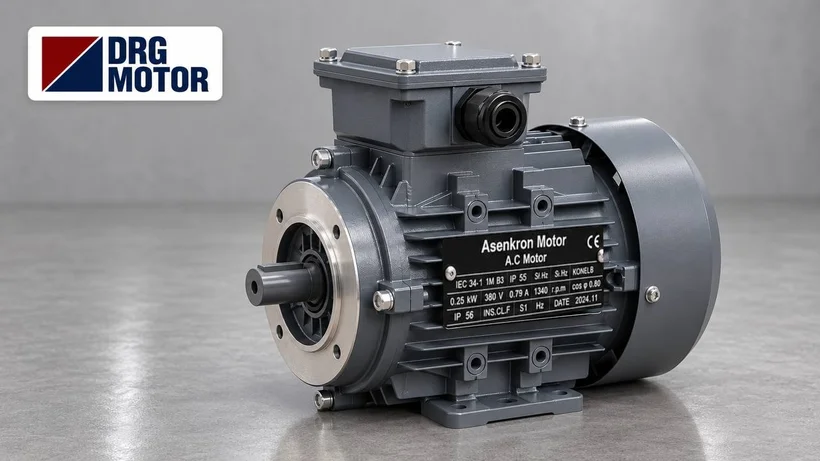

• B5 (büyük flanşlı): Motor, mil tarafındaki delikli büyük flanşla doğrudan pompa gövdesine, redüktöre veya makineye bağlanır.
• B14 (küçük flanşlı): Bağlantı, flanş yüzeyindeki dişli deliklerle yapılır. Daha kompakt olduğu için küçük pompalarda ve redüktörlerde sık tercih edilir.
• B35 (ayaklı ve flanşlı): Hem ayak hem flanş bulunur; hem kaideye oturması hem de flanştan bağlanması gereken uygulamalarda kullanılır.

Flanşlı motorlarda yalnızca montaj tipinin değil, flanş ölçüsünün, mil çapının ve mil boyunun da mevcut makineyle birebir uyması gerekir. Bu ölçüleri DRG Motor teknik ve ürün kataloğu içindeki çizimlerden kontrol edebilirsiniz.

Koruma Sınıfı ve Isı Sınıfı

IP koruma sınıfı, motorun toza ve suya karşı ne kadar korunduğunu gösterir. İlk rakam katı cisimlere, ikinci rakam suya karşı korumayı ifade eder. Örneğin IP54 toz birikimine ve her yönden su sıçramasına, IP55 ise toza ve su jetlerine karşı koruma sağlar. Açık alanda, tozlu bir atölyede, tarımsal bir tesiste veya yıkama yapılan ortamlarda çalışacak motorlarda bu değer mutlaka dikkate alınmalıdır.

Isı sınıfı ise sargı yalıtımının dayanabileceği en yüksek sıcaklığı gösterir. B sınıfı 130 °C, F sınıfı 155 °C sınır sıcaklığa karşılık gelir. F sınıfı yalıtımlı bir motorun B sınıfı sıcaklık artışıyla çalışması, sıcak ortamlarda ve ağır işletme koşullarında ciddi bir güvenlik payı sağlar. Ortam sıcaklığı 40 °C'nin üzerindeyse veya motor deniz seviyesinden 1000 metreden yüksek bir yerde çalışacaksa, motorun gücünü düşürerek kullanmak ya da bir üst güç seçmek gerekebilir.

220 V Hat, Kablo Kesiti ve Voltaj Düşümü

Monofaze motorlarda sahada yaşanan sorunların önemli bir kısmı motordan değil, besleme hattından kaynaklanır. Aynı güçteki trifaze motora göre monofaze motor tek hattan daha yüksek akım çeker. Yaklaşık bir hesapla 2,2 kW'lık bir monofaze motor 230 V'ta 13–15 A civarında çalışma akımı çeker; kalkış anında bu değer birkaç katına çıkar.

Uzun ve ince kablolarda bu akım ciddi bir voltaj düşümüne neden olur. Tek fazlı hatta voltaj düşümü yaklaşık olarak ΔU = 2 × L × I × cosφ / (56 × S) formülüyle hesaplanabilir (L: hat uzunluğu, metre; I: akım, amper; S: bakır kablo kesiti, mm²). Örneğin 30 metrelik bir hatta 14 A çeken bir motor için 1,5 mm² kabloda düşüm yaklaşık 9,5 V (%4'ün üzerinde) olurken, 2,5 mm² kabloda bu değer 5,7 V civarına (yaklaşık %2,5) iner.

Gerilim düştüğünde motorun kalkış torku, gerilimin karesiyle orantılı olarak azalır. Sonuç; zor kalkan, yavaş hızlanan ve aşırı ısınan bir motordur. Bu nedenle hat uzunluğu arttıkça kablo kesitini büyütmek, sigortayı ve motor koruma şalterini kalkış akımına uygun seçmek gerekir. Elektrik tesisatıyla ilgili hesap ve uygulamaların yetkili bir elektrikçi tarafından yapılmasını öneririz.

Güç Sınırı: Monofaze Nerede Biter?

Monofaze motorlar pratikte birkaç kilovata kadar verimli ve ekonomik bir çözümdür. DRG Motor monofaze serisi de 0,18–3,0 kW güç aralığında, 220 V beslemeyle ve 750–3000 d/d devir seçenekleriyle üretilir. Bu değerin üzerine çıkıldığında tek hattan çekilen akım hem kablo hem de sigorta tarafında yönetilmesi zor seviyelere ulaşır. Böyle durumlarda trifaze besleme imkânı varsa trifaze motor tercih etmek daha doğru olur. DRG Motor'un trifaze ürün gamı IE3, IE4 ve IE5 verimlilik sınıflarında 0,25–355 kW aralığını kapsar; tüm seçenekleri ürünler sayfamızda inceleyebilirsiniz.

Motor Etiketini Doğru Okumak

Mevcut bir motoru değiştirirken en değerli bilgi kaynağı, eski motorun etiketidir. Etikette dikkat edilmesi gereken başlıca bilgiler şunlardır:

• Güç (kW veya HP): Motorun milden verebileceği nominal güç. 1 HP yaklaşık 0,75 kW'a karşılık gelir.
• Gerilim ve frekans: Monofaze motorlarda genellikle 220–230 V, 50 Hz.
• Nominal akım (A): Koruma şalteri ve kablo seçimi için temel değer.
• Devir (d/d): Kutup sayısını ve uygulamayla uyumu gösterir.
• Kondansatör değerleri (µF ve V): Çalışma ve varsa kalkış kondansatörünün kapasitesi ile gerilim değeri.
• IP sınıfı, ısı sınıfı ve çalışma tipi: Örneğin IP55, F sınıfı ve S1 (sürekli çalışma).
• Gövde büyüklüğü ve montaj tipi: Örneğin 90L, B3 veya B14; mekanik uyum için önemlidir.

Etiketin net bir fotoğrafı ve motorun makineye nasıl bağlandığını gösteren bir görsel, doğru muadilin bulunmasını büyük ölçüde hızlandırır.

Sahada Sık Yapılan Hatalar

• Yalnızca kW'a bakmak: Aynı güçteki daimi kondansatörlü motor, dolu bir konveyörü kaldıramayabilir.
• Kondansatörü “benzeriyle” değiştirmek: Yenisi aynı µF değerinde ve en az aynı gerilimde olmalı; zayıflamış kondansatör, zor kalkışın ve uğultunun en yaygın sebeplerindendir.
• Uzatma kablosuyla çalıştırmak: İnce ve uzun kablo gerilimi düşürür, motor ısınır.
• Soğutmayı engellemek: Motoru duvara dayamak, üzerini örtmek ya da kirli fan kapağıyla çalıştırmak ısınmayı hızlandırır.
• Devri değiştirmek: 1500 d/d motorun yerine 3000 d/d motor takmak makinenin çalışma noktasını değiştirir.

Sipariş Öncesi Kısa Kontrol Listesi

• Yük tipi nedir, kalkış hafif mi ağır mı?
• Gerekli güç ve devir nedir?
• Montaj tipi (B3, B5, B14, B35), flanş ölçüsü ve mil ölçüleri nelerdir?
• Motor hangi ortamda çalışacak, hangi IP sınıfı gerekli?
• Besleme hattı ne kadar uzun, kablo kesiti yeterli mi?
• Motor günde kaç saat çalışacak, ne sıklıkla dur-kalk yapacak?

Bu bilgiler netleştiğinde fiyatlandırma ve teslimat süreci de hızlanır. Fiyatı etkileyen etkenler için monofaze elektrik motoru fiyatları yazımıza, sipariş adımları için ise 220V monofaze motor siparişi rehberimize bakabilirsiniz.

Sıkça Sorulan Sorular

Monofaze motor ile trifaze motor arasındaki fark nedir?

Monofaze motor tek faz ve nötr ile 220–230 V şebekede çalışır ve kalkış için yardımcı sargıya, çoğunlukla da kondansatöre ihtiyaç duyar. Trifaze motor ise 380–400 V üç fazlı şebekeyle çalışır, kendiliğinden kalkar ve aynı güçte daha düşük hat akımı çeker. Yüksek güçlerde trifaze motor daha verimli ve ekonomiktir.

Monofaze motor kaç kW'a kadar kullanılabilir?

Pratikte monofaze motorlar birkaç kilovata kadar tercih edilir. DRG Motor monofaze serisi 0,18–3,0 kW aralığını kapsar. Daha yüksek güç gerektiğinde, şebeke imkânı varsa trifaze motor önerilir.

Kalkışta zorlanan monofaze motorun sebebi ne olabilir?

En yaygın sebepler; kapasitesini kaybetmiş kondansatör, düşük şebeke gerilimi, ince veya uzun besleme kablosu, ağır kalkışlı bir yükte daimi kondansatörlü motor kullanılması ve arızalı kalkış anahtarıdır.

Pompa için hangi monofaze motor uygundur?

Santrifüj pompalar genellikle 3000 d/d motorlarla çalışır ve kalkışta hafif yük oluşturur. Pompa gövdesine doğrudan bağlantı gerekiyorsa B5 veya B14 flanşlı motorlar tercih edilir. Açık alanda çalışacak pompa motorlarında IP55 gibi yüksek bir koruma sınıfı faydalıdır.
