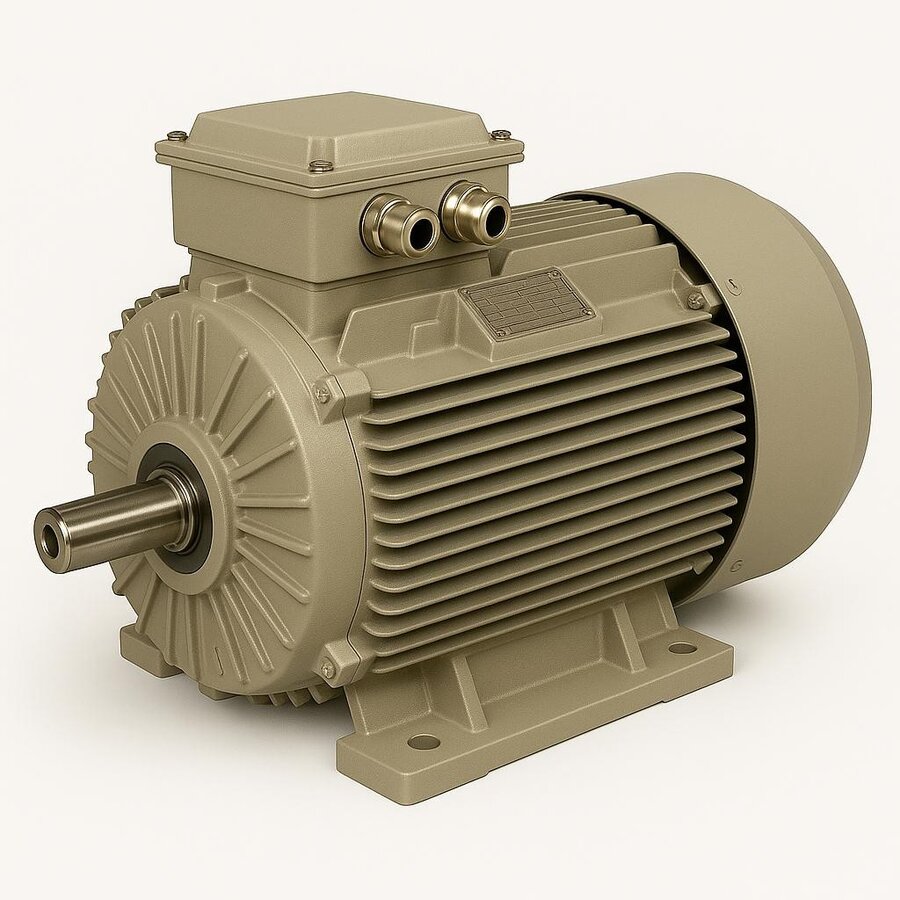

Tek fazlı AC elektrik motorları, üç fazlı şebekenin bulunmadığı atölye, tarım ve ticari ortamlarda 230 V tek hattan çalışacak şekilde tasarlanır. Küçük tezgahlardan su pompalarına, kompresörlerden havalandırma fanlarına kadar geniş bir alanda iş gören bu motorlar, doğru seçildiğinde uzun yıllar boyunca düşük bakımla hizmet verir. Bu yazıda tek fazlı motorların yapısını, kondansatör tiplerini, dayanıklılık unsurlarını ve seçim kriterlerini ele alıyoruz.

Tek Fazlı Motorlar Nasıl Çalışır?

Tek fazlı bir alternatif akım kaynağı, tek başına dönen bir manyetik alan oluşturamaz; bu nedenle motorun kendi kendine kalkması için bir faz farkı yaratılması gerekir. Çözüm, ana (çalışma) sargısının yanına bir yardımcı (kalkış) sargısı ve genellikle bir kondansatör eklemektir. Kondansatör, yardımcı sargıdaki akımı zaman olarak kaydırarak iki sargı arasında bir faz farkı oluşturur; bu da rotoru başlatacak dönel manyetik alanı meydana getirir. Rotor belirli bir devre ulaştığında, bazı tiplerde santrifüj bir anahtar yardımcı sargıyı devreden çıkarır.

Kondansatör Tiplerine Göre Çeşitleri

Tek fazlı motorlar, kondansatörün devrede nasıl kullanıldığına göre farklılaşır ve bu, motorun kalkış momentini ve verimini doğrudan etkiler:

  • Kalkış kondansatörlü (CSIR): Yalnızca kalkışta devrede olan büyük bir kondansatör yüksek başlangıç momenti sağlar; pompalar ve kompresörler için uygundur
  • Sürekli kondansatörlü (PSC): Kondansatör çalışma boyunca devrede kalır; daha sessiz ve verimli çalışır, fan ve aspiratörlerde tercih edilir
  • Çift kondansatörlü (CSCR): Hem kalkış hem çalışma kondansatörü bulunur; yüksek kalkış momenti ile iyi çalışma verimini birleştirir

Uygulamanın kalkış yüküne göre doğru tipi seçmek, hem motorun ömrünü hem de enerji verimini belirler.

Dayanıklılığı Belirleyen Unsurlar

Tek fazlı bir motorun uzun ömürlü olması büyük ölçüde malzeme ve yapı kalitesine bağlıdır. Sargılarda kullanılan bakırın kalitesi ve F sınıfı yalıtım, sargıların ısıl zorlanmaya karşı dayanımını artırır. IP55 koruma derecesine sahip gövdeler toz ve su püskürmesine karşı korunaklı olduğundan tarım ve dış mekan uygulamalarına uygundur. Kaliteli rulmanlar ve dengelenmiş rotor, titreşimi azaltarak hem gürültüyü düşürür hem de mekanik aşınmayı geciktirir.

Devir, Kutup Sayısı ve Güç

Asenkron motorlarda olduğu gibi tek fazlı motorlarda da senkron devir kutup sayısına bağlıdır: 50 Hz'de 2 kutup yaklaşık 3000 d/d, 4 kutup 1500 d/d, 6 kutup ise 1000 d/d senkron hıza karşılık gelir. Yük altında kayma (slip) nedeniyle gerçek devir bu değerlerin biraz altındadır. Tek fazlı motorlar genellikle düşük ve orta güç aralığında, birkaç yüz watt'tan birkaç kilowatt'a kadar üretilir; daha yüksek güçlerde üç fazlı motorlara geçilmesi hem verim hem de denge açısından doğru olur.

Yalıtım ve Koruma Sınıflarının Önemi

Motorun çalışacağı ortam, koruma değerlerinin seçimini belirler. Tozlu bir marangoz atölyesinde veya nemli bir sera ortamında IP55 koruma, motorun iç kısmının yabancı maddelerden ve sudan korunmasını sağlar. F sınıfı yalıtım ise sargıların yüksek sıcaklıklara dayanmasını mümkün kılar. S1 sürekli çalışma sınıfı, motorun nominal yükte aralıksız çalışabileceğini gösterir; aralıklı çalışan uygulamalarda farklı çalışma sınıfları söz konusu olabilir. Bu değerlerin uygulamaya uygun seçilmesi, beklenmedik arızaların önüne geçer.

Uygulama Alanları

Tek fazlı AC motorlar, üç fazlı beslemenin olmadığı pek çok yerde tek çözümdür:

  • Su ve drenaj pompaları, hidrofor sistemleri
  • Küçük kompresörler ve hava tabancası beslemesi
  • Havalandırma ve aspiratör fanları
  • Marangoz ve tornacı tezgahları, küçük atölye makineleri
  • Tarımsal sulama ve seralarda küçük tahrikler

Bu uygulamalarda doğru kondansatör tipi ve koruma sınıfı seçimi, motorun sorunsuz çalışmasının anahtarıdır.

Bakım ve Uzun Ömür İçin Öneriler

Tek fazlı motorlar bakımı kolay olsa da birkaç temel noktaya dikkat etmek ömrünü uzatır. Havalandırma kanallarının ve fan kapağının temiz tutulması motorun yeterli soğumasını sağlar. Kondansatörün zamanla kapasitesini yitirebileceği unutulmamalı; kalkışta zorlanan veya uğuldayarak duran bir motor çoğu zaman zayıflamış kondansatöre işaret eder. Rulmanların aşırı ısınması, gürültü ya da artan titreşim ise erken müdahale gerektiren belirtilerdir. Düzenli kontrol, beklenmedik duruşları büyük ölçüde önler.

Doğru Tek Fazlı Motoru DRG Motor ile Seçin

Uygulamanıza uygun güç, devir, kondansatör tipi ve koruma sınıfını belirlemek her zaman ilk bakışta kolay değildir. İzmir merkezli tedarik ağımızla tek fazlı AC motorları geniş bir aralıkta sunuyor, yük profilinize göre doğru modeli birlikte belirliyoruz. Pompa, fan, kompresör veya atölye tezgahı fark etmeksizin, uzun ömürlü ve verimli bir çözüm için ürün ailemize göz atabilir, teknik destek ve satış sonrası hizmet konusunda bize ulaşabilirsiniz.

Tek Fazlı mı, Üç Fazlı mı?

Tek fazlı motorlar pratik ve yaygın olsa da her uygulama için en uygun çözüm değildir. Üç fazlı şebekenin bulunduğu yerlerde, aynı güçteki üç fazlı bir motor genellikle daha verimli, daha yüksek kalkış momentine sahip ve daha sessiz çalışır. Tek fazlı motorlarda kondansatör ve yardımcı sargı zorunluluğu, hem verimi sınırlar hem de bir bakım kalemi ekler. Bu nedenle güç ihtiyacı belirli bir seviyenin üzerine çıktığında, üç fazlı beslemeye geçmek uzun vadede daha ekonomiktir. Tek fazlı çözüm ise üç fazlı hattın bulunmadığı kırsal ve küçük ölçekli ortamlarda tartışmasız avantajını korur.

Kalkış ve Devir Yönü Kontrolü

Tek fazlı motorlarda dönüş yönü, yardımcı sargının bağlantısının değiştirilmesiyle ters çevrilebilir; bu, pompa veya fan montajında pratik bir kolaylık sağlar. Kalkış sırasında motorun zorlanması, çoğu zaman aşırı yük, zayıf kondansatör veya düşük şebeke gerilimi kaynaklıdır. Sık kalkış-durma yapan uygulamalarda kondansatör ve kalkış anahtarı daha çok yıpranır; bu tür kullanımlarda sürekli kondansatörlü (PSC) tipler genellikle daha dayanıklıdır. Doğru kondansatör değerinin korunması, motorun beklenen momenti vermesi için şarttır.

Verimlilik ve Güç Katsayısı

Tek fazlı motorlarda verim, üç fazlı eşdeğerlerine göre genellikle biraz daha düşüktür; bunun başlıca nedeni yardımcı sargı ve kondansatörün getirdiği ek kayıplardır. Sürekli kondansatörlü (PSC) tipler bu açıdan daha avantajlıdır, çünkü kondansatör çalışma boyunca devrede kalarak güç katsayısını iyileştirir. Düşük güçlü uygulamalarda bu verim farkı işletme maliyetine sınırlı yansısa da, gün boyu çalışan bir fan veya pompa söz konusu olduğunda doğru tip seçimi yıllık enerji giderinde fark yaratır. Motorun nominal yüke yakın çalıştırılması da verimi en yüksek noktada tutmanın pratik bir yoludur.

Doğru Kondansatör Değeri Neden Önemli?

Kondansatörün kapasite değeri, motorun kalkış momentini ve çalışma dengesini doğrudan belirler. Değeri düşük bir kondansatör yetersiz kalkış momentine, yüksek bir kondansatör ise aşırı akım ve ısınmaya yol açabilir. Bu nedenle kondansatör değiştirilirken üreticinin etikette belirttiği değere sadık kalmak gerekir. Zamanla kuruyan veya kapasitesini yitiren kondansatör, motorun kalkışta uğuldayarak durmasının en sık nedenidir ve düşük maliyetli bu parçanın zamanında değişimi pek çok arızayı önler.
