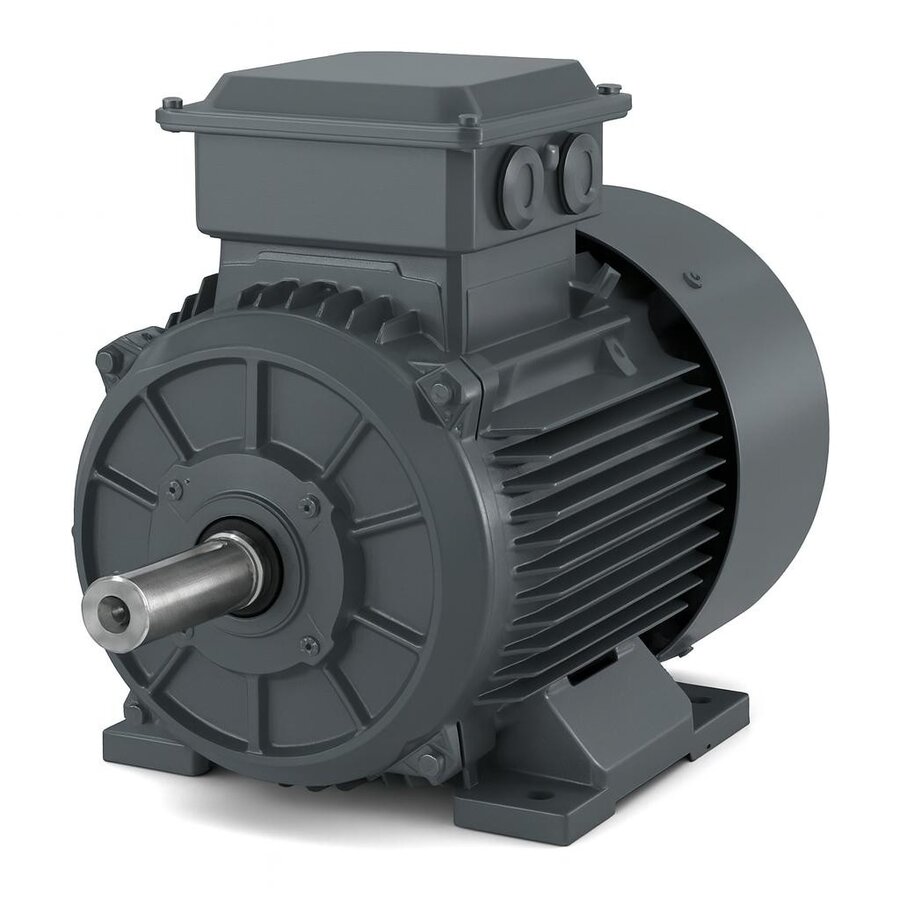

Trifaze elektrik motoru, birbiriyle 120 derece faz farkı taşıyan üç ayrı alternatif akımın stator içinde döner bir manyetik alan oluşturmasıyla çalışan, sanayinin temel tahrik elemanıdır. Bu döner alan sayesinde motor ek bir kalkış düzeneğine ihtiyaç duymadan, düzgün ve titreşimsiz bir tork üreterek kendiliğinden harekete geçer. Aynı güçte tek fazlı bir motora göre daha küçük, daha verimli ve daha sağlam olması, üç fazlı yapıyı fabrika tahriklerinin neredeyse tamamında standart hâle getirmiştir. DRG Motor, trifaze gamını 400 V / 50 Hz şebekeye doğrudan bağlanacak biçimde tedarik eder.

Döner Manyetik Alan Nasıl Doğar?

Üç sargı grubu gövdede eşit açılarla konumlandırılır ve her birine zaman içinde kayan üç fazlı gerilim binince, sargıların ürettiği alanların toplamı genliği değişmeyen, çevrede sürekli ilerleyen bir manyetik alana dönüşür. Sincap kafesli rotor bu dönen alanı takip etmeye çalışırken üzerinde indüklenen akımlar tork doğurur ve mil dönmeye başlar. Tek fazlı motorlarda alanın kendiliğinden dönmemesi nedeniyle gereken kondansatör, yardımcı sargı veya yastıklı kutup gibi düzenekler üç fazda hiç gerekmez. Bu da yapıyı hem mekanik olarak daha basit hem de elektriksel olarak daha güvenilir kılar.

Devir, Kutup Sayısı ve Kayma

50 Hz şebekede senkron hız doğrudan kutup sayısıyla belirlenir. Pratikte en sık karşılaşılan değerler şunlardır:

  • 2 kutup: 3000 d/d senkron hız, gerçek devir ~2900 d/d
  • 4 kutup: 1500 d/d senkron hız, gerçek devir ~1450 d/d
  • 6 kutup: 1000 d/d senkron hız, gerçek devir ~960 d/d

Rotorun senkron hızdan biraz daha yavaş dönmesine kayma (slip) denir; asenkron motorun tork üretebilmesi için bu fark zorunludur. Yüksek devirli 2 ve 4 kutuplu motorlar fan, pompa ve kompresörde; düşük devirli 6 kutuplu motorlar ise yüksek tork isteyen kırıcı, karıştırıcı ve konveyörde tercih edilir. Daha düşük devir gerektiğinde redüktörle birlikte kullanım yaygındır.

Yıldız ve Üçgen Bağlantı

Trifaze motorun klemens kutusunda altı uç bulunur ve bu uçlar köprü bağlantısıyla yıldız (Y) ya da üçgen (Δ) bağlanır. Hangi bağlantının kullanılacağı, motorun etiketindeki gerilim değerleri ile şebeke gerilimine göre belirlenir. 230/400 V etiketli bir motor, 400 V şebekede yıldız bağlanır; çünkü her sargıya faz-nötr gerilimi düşer. Üçgen bağlantıda ise her sargı tam hat gerilimini görür ve motor tam gücünü verir. Yanlış bağlantı, motorun ya çok düşük güçte çalışmasına ya da sargıların aşırı akımdan yanmasına yol açar.

  • Yıldız (Y): Sargılar ortak bir noktada birleşir; faz başına gerilim 1,73 kat azalır, kalkış akımı düşer.
  • Üçgen (Δ): Sargılar uç uca bağlanır; her sargı tam hat gerilimini görür, motor tam moment verir.

Bu iki bağlantının ardışık kullanımı, aşağıda anlatılan yıldız-üçgen yol verme yönteminin temelini oluşturur.

Verim Sınıfları ve Enerji

Trifaze motorlar IEC 60034-30-1 standardına göre IE1'den IE5'e uzanan verim sınıflarıyla derecelendirilir. Sürekli çalışan bir tahrikte enerji gideri, motorun satın alma bedelinin çok üzerine çıktığından, IE3 ve IE4 sınıfı bir motor ilk fiyat farkını çalışma saatleriyle hızla geri öder. DRG'nin sunduğu IE3 verim sınıfı motorlar, orta ve ağır hizmet uygulamalarında düşük kayıp ile makul ilk maliyet arasında dengeli bir nokta sağlar. Verim farkını yıllık tüketime yansıtmak için motorun yıllık kWh tüketimi, çalışma saati ve yük oranıyla çarpılıp iki sınıf arasındaki verim farkı uygulanarak kabaca hesaplanır.

Güç Katsayısı ve Reaktif Kompanzasyon

Asenkron motorlar, manyetik alanı kurmak için şebekeden reaktif güç çeker; bu da güç katsayısının (cos φ) 1'den küçük olmasına neden olur. Özellikle hafif yükte çalışan veya boşta bekleyen motorlarda güç katsayısı belirgin biçimde düşer. Düşük güç katsayısı, aynı işi yapmak için daha yüksek akım çekilmesi anlamına gelir; bu da kablo ve trafoyu zorlar, dağıtım şirketinin reaktif ceza uygulamasına yol açabilir. Motor gruplarının bulunduğu tesislerde kondansatör bataryalı kompanzasyon panosu kullanılarak güç katsayısı 0,95 ve üzerine çekilir. Bu uygulama hem reaktif cezayı önler hem de şebeke yükünü hafifletir. Frekans çeviricisiyle sürülen motorlarda ise çeviricinin giriş tarafındaki katsayı ayrıca değerlendirilir.

Gövde, Koruma ve Yalıtım

Trifaze motor seçiminde mekanik dayanım kadar çevresel koruma da belirleyicidir. Genel sanayi standardı olarak öne çıkan değerler şunlardır:

  • IP55 koruma: birinci hane tozu sınırlar, ikinci hane düşük basınçlı su huzmesine dayanıklılığı belirtir
  • F sınıfı yalıtım: malzeme 155 °C sınırına kadar dayanır, uygulamada çoğunlukla daha düşük B sınıfı ısınmayla sürülür
  • S1 sürekli çalışma rejimi: kesintisiz tam yük altında kararlı sıcaklık
  • Alüminyum gövde: hafif, küçük güçlerde ekonomik; pik döküm gövde: yüksek mekanik dayanım ve titreşim sönümü

Düşük güçlerde alüminyum gövde ağırlık ve maliyet avantajı sunarken, ağır ve darbeli yüklerde pik döküm gövdeli asenkron motorlar daha uzun ömür sağlar.

Montaj Tipleri ve Bağlantı

Motorun makineye nasıl bağlanacağı IEC montaj kodlarıyla tanımlanır. B3 ayaklı tip, gövde tabanından zemine veya şaseye cıvatalanır ve kayış-kasnak ya da kaplinli aktarımda yaygındır. B5 flanşlı tip, motorun ön kapağından büyük çaplı bir flanşla doğrudan pompa veya redüktöre bağlanır. B14 yüzlü tip ise küçük çaplı dişli flanşıyla kompakt makinelere uyar. Doğru montaj tipi seçimi, hizalama ve titreşim açısından motor ömrünü doğrudan etkiler.

Yol Verme Yöntemleri

Trifaze motorlar kalkışta nominal akımın birkaç katı çekebildiğinden, güç arttıkça yol verme yöntemi önem kazanır. Küçük motorlarda doğrudan yol verme yeterliyken, orta güçlerde yıldız-üçgen yol verici kalkış akımını sınırlar. Daha hassas kontrol gereken uygulamalarda yumuşak yol verici (soft starter) veya frekans çeviricisi (VFD) kullanılır. Frekans çeviricisi aynı zamanda devir ayarı yaparak pompa ve fanlarda ek enerji tasarrufu sağlar.

Sık Görülen Arızalar ve Önlemler

Doğru seçilip doğru bağlanan bir trifaze motor uzun yıllar sorunsuz çalışır; ancak çevresel ve elektriksel koşullar bazı tipik arızalara zemin hazırlar. En sık karşılaşılan sorunların başında faz kaybı gelir: üç fazdan birinin kesilmesi durumunda motor zorlanarak ısınır ve kısa sürede sargı yanması yaşanır. Bu nedenle motor koruma rölesi veya termik manyetik şalter kullanımı önemlidir.

  • Aşırı yük: Makinenin sıkışması veya yanlış boyutlandırma; termik koruma ile önlenir.
  • Rulman aşınması: Yağlama eksikliği veya hizasızlık; düzenli yağlama ve hizalama ile geciktirilir.
  • Titreşim ve gürültü: Gevşek bağlantı, dengesiz kasnak veya yatak arızası işaretidir.
  • Nem ve yalıtım düşüşü: Uzun süre bekleyen motorlarda sargı direnci ölçülerek kontrol edilir.

Bu kontrollerin periyodik yapılması, beklenmedik duruşları büyük ölçüde azaltır ve motorun etiket değerlerine yakın çalışmasını sürdürür.

Tipik Uygulama Alanları

Üç fazlı motorlar sanayinin hemen her kolunda karşımıza çıkar: santrifüj ve dalgıç pompalar, aspiratör ve fanlar, bant konveyörler, vidalı ve pistonlu kompresörler, taş ve maden kırıcıları, karıştırıcılar ve değirmenler. Bu uygulamaların ortak ihtiyacı, sürekli ve titreşimsiz tork ile yüksek başlangıç momentidir; üç fazlı yapı her ikisini de doğal olarak karşılar.

DRG Trifaze Gamından Doğru Motoru Belirlemek

DRG Motor, 0,55-355 kW aralığında, IP55 korumalı, F sınıfı yalıtımlı trifaze motorları 2/4/6 kutup ve IE3-IE4 verim seçenekleriyle tedarik eder. Doğru motoru belirlemek için güç, devir, montaj tipi (B3/B5/B14) ve verim sınıfının uygulamayla eşleştirilmesi yeterlidir. Standart IEC eksen yükseklikleri ve bağlantı ölçüleri sayesinde bu motorlar hem sıfırdan kurulan hatlara hem de eskiyen bir motorun yerine sorunsuz monte edilir. İhtiyacınıza uygun gücü ve teslimat bilgisini DRG Motor üzerinden netleştirebilirsiniz.
