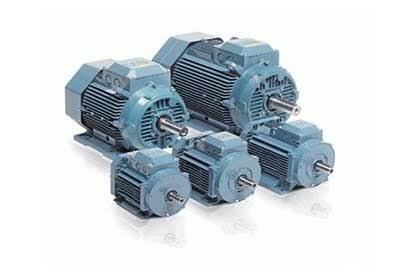

Taş kırma tesisleri, elektrik motorlarını en zorlayan endüstriyel uygulamalardan biridir. Çeneli ve konik kırıcılar yüksek başlangıç momenti ister, beslemedeki ani yük dalgalanmaları motoru sürekli sarsar ve ortam toz, titreşim ile sıcaklık yönünden serttir. Bu koşullar gövde malzemesinden yalıtım sınıfına, kalkış yönteminden soğutmaya kadar her ayrıntının doğru seçilmesini gerektirir. Yeni nesil motorlar bu zorlukları daha yüksek verim ve daha uzun ömürle karşılar.

Kırıcılarda Yük Karakteristiği

Taş kırıcılar çalıştırma anında anma momentinin birkaç katını çeker; konik kırıcılarda volan ataletinin hızlanması, çeneli kırıcılarda ise sıkışan malzemenin bir anda kırılması yük tepelerine yol açar. Bu yüzden motorun yüksek kalkış momentine ve yeterli termik rezerve sahip olması gerekir. Kırıcının redüktör oranına göre genellikle 6 kutuplu 1000 d/d veya 4 kutuplu 1500 d/d motorlar seçilir. Sürekli ağır yük nedeniyle S1 sürekli çalışma rejimi ve geniş soğutma kanatçıkları şarttır.

Pik Döküm Gövdenin Belirleyici Rolü

Sürekli titreşim altında alüminyum gövdeler zamanla yorulurken, pik döküm gövde mekanik darbeleri ve rezonansı çok daha iyi sönümler. Döküm gövde aynı zamanda ısıyı dış yüzeye aktararak sargı sıcaklığını düşürür ve böylece izolasyon ömrünü uzatır. Taş kırma hatlarında bu, beklenmedik duruşları azaltan en belirleyici tasarım tercihidir. Pik döküm gövdenin kütlesi, kırıcının ürettiği titreşimi emerek rulman yataklarını da korur.

Toz ve Neme Karşı Koruma

Kırma tesisinde havadaki ince taş tozu sargılara ulaşırsa kısa devre ve sıcaklık artışı yaratır. IP55 koruma sınıfı ve F sınıfı yalıtım bu ortamda asgari standarttır. F sınıfı, sargıların 155 °C'ye kadar dayanmasına imkân vererek yaz aylarındaki yüksek ortam sıcaklığında bile güvenli marj bırakır. Daha tozlu ve yıkamalı hatlarda IP56 veya IP65 koruma, H sınıfı (180 °C) yalıtım tercih edilerek motor ömrü uzatılabilir.

Kalkış Yöntemi ve Kalkış Akımı

Yüksek atalet ve yük altında kalkan kırıcı motorları, doğrudan yol verildiğinde anma akımının 6-7 katına ulaşan kalkış akımı çeker. Bu hem şebekeyi zorlar hem mekanik şok yaratır. Yumuşak yol verici (soft starter) akımı sınırlayarak kayışlardaki ve dişlilerdeki şoku azaltır; frekans dönüştürücü (VFD) ise hem yumuşak kalkış sağlar hem de besleme debisine göre devir ayarına imkân tanır. VFD ayrıca düşük yükte enerji tasarrufu sunar.

Asenkron Motorun Çalışma Mantığı

Taş kırıcılarda kullanılan motorlar sincap kafesli asenkron tiptir. Statordaki döner manyetik alan rotorda akım indükleyerek tork üretir; rotor daima senkron hızın biraz altında döner ve bu farka kayma (slip) denir. Ağır yükte kayma artar, motor torku yükselir ve bu da kırıcının ani yük tepelerini karşılamasını sağlar. Dayanıklı yapısı ve düşük bakım ihtiyacı sayesinde asenkron AC motorlar ağır sanayi tahriklerinin temelidir.

Verim Sınıfı ve Enerji Tasarrufu

Taş kırma tesisleri günde uzun saatler çalıştığından motor verimi doğrudan işletme maliyetine yansır. IEC 60034-30-1 standardında IE3 ve IE4 sınıfı motorlar, eski IE1 muadillerine göre 2-4 puan daha yüksek verim sunar. 90 kW'lık bir kırıcı motorunda %3'lük verim artışı, tam yükte yaklaşık 2,7 kW tasarruf demektir; günde 16 saat çalışan bir hatta bu, yılda on binlerce kilovatsaatlik fark anlamına gelir. Bu nedenle yeni nesil IE3 elektrik motorları ağır kırma uygulamalarında hızla kendini amorti eder.

Bakım ve Arıza Önleme

Kırıcı motorunun ömrü büyük ölçüde bakım disiplinine bağlıdır. Rulman yağlama aralıklarına uyulması, soğutma kanatçıklarının taş tozundan temizlenmesi ve sargı izolasyon direncinin düzenli ölçülmesi arızaları büyük ölçüde önler. Titreşim analizi ile rulman aşınması erken tespit edilirse plansız duruş yaşanmadan müdahale edilebilir. Pik döküm gövdeli ve doğru korumalı bir motor, bu bakımlarla birlikte yıllarca güvenli hizmet verir.

Soğutma ve Termik Koruma

Kırıcı motorları ağır ve değişken yük altında ısındığından soğutma tasarımı kritik öneme sahiptir. Yüzeyden soğutmalı (IC411) gövdelerde geniş kanatçıklar ve gövde arkasındaki pervane, ısıyı dışarı atar. Tozlu ortamda kanatçık aralarına biriken taş tozu soğutmayı düşürdüğünden düzenli temizlik gerekir. Ek güvenlik için sargılara gömülü PTC termistör veya termik koruma rölesi, aşırı ısınmada motoru durdurarak sargı yanmasını önler. Ağır yük tepelerinin yaşandığı kırıcılarda bu koruma, motoru pahalı sargı arızasından korur.

Redüktör Uyumu ve Tahrik Hattı

Taş kırıcılar genellikle doğrudan değil, kayış-kasnak veya redüktör üzerinden tahrik edilir. Motor devri ile kırıcının çalışma devri arasındaki oran, redüktör seçimini belirler. Yüksek moment isteyen çeneli kırıcılarda 6 kutuplu motorun düşük devri, redüktör oranını küçülterek tahrik hattını sadeleştirir. Kayış tahrikinde kasnak çapları, motorun B3 ayaklı montaj yüksekliğiyle uyumlu seçilmelidir. Doğru kurulan bir tahrik hattı, hem titreşimi hem rulman yükünü azaltarak motorun ömrünü uzatır.

Rulman ve Titreşim Yönetimi

Kırıcının ürettiği sürekli titreşim, motorun en kritik aşınma noktası olan rulmanları doğrudan zorlar. Ağır hizmet uygulamalarında standart rulman yerine daha yüksek yük kapasiteli C3 boşluklu rulmanlar tercih edilir; bu boşluk, ısıl genleşmeye yer bırakarak sıkışmayı önler. Kayış tahrikli kırıcılarda kayış gerginliği milin radyal yükünü artırdığından, rulman ömrü bu yüke göre değerlendirilmelidir. Düzenli titreşim ölçümü, rulman aşınmasını henüz arıza oluşmadan ortaya çıkararak planlı bakım imkânı verir. Pik döküm gövdenin kütlesi de bu titreşimi sönümleyerek yataklara binen yükü azaltır.

Yeni Nesil Motorların Avantajı

Eski tip motorlara kıyasla yeni nesil tasarımlar, optimize edilmiş sac paketleri ve daha kaliteli bakır sargılarıyla aynı güçte daha az ısı üretir. Bu, hem verim artışı hem de daha düşük sargı sıcaklığı anlamına gelir; düşük sıcaklık ise izolasyon ömrünü uzatır. Frekans dönüştürücüyle uyumlu yalıtım yapısı, VFD'li kurulumlarda dalga şekli kaynaklı gerilim piklerine dayanıklılık sağlar. Taş kırma gibi yükün değişken olduğu uygulamalarda VFD ile devri yüke göre ayarlamak, hem mekanik şoku azaltır hem de boşta ve kısmi yükte enerji tasarrufu sağlar. Bu özellikler, yeni nesil motorların ilk yatırım farkını işletme ömrü boyunca fazlasıyla karşılamasına imkân tanır.

Kırıcınıza Uygun Motoru Belirlemek

İzmir merkezli tedarik ağıyla çalışan DRG Motor, 0,55-355 kW aralığında, pik döküm gövdeli, IP55 korumalı ve F sınıfı yalıtımlı motorlarıyla taş kırma ve maden hazırlama tesislerine güç sağlar. Kırıcı tipini, redüktör oranını, günlük çalışma süresini ve kalkış yöntemi tercihinizi (DOL, soft starter veya VFD) paylaştığınızda uygulamaya en uygun güç, devir ve verim sınıfı için teklif sunulur. Diğer ağır sanayi çözümleri için ana sayfamızı inceleyebilirsiniz.
