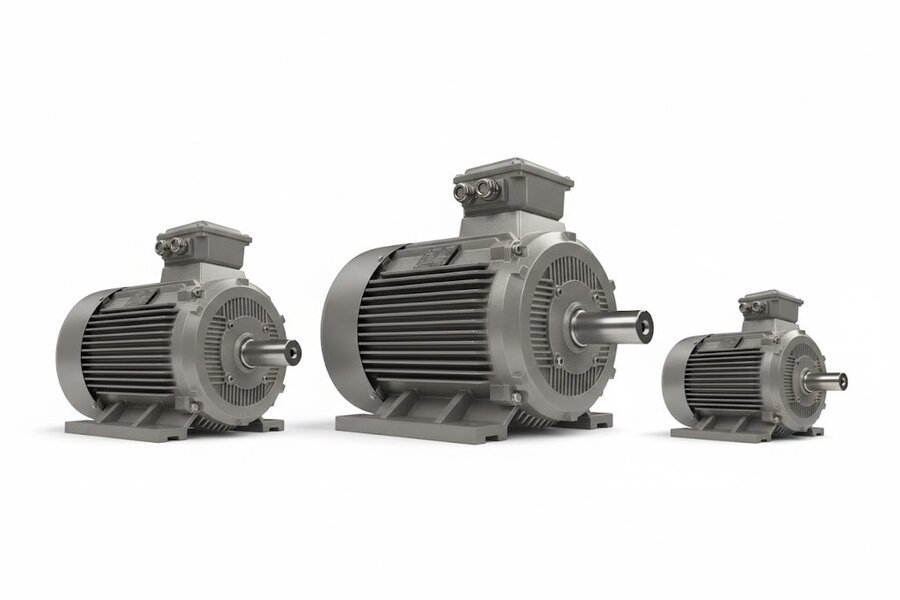

Sanayi tesislerinin tahrik ihtiyacının büyük bölümü, üç fazlı asenkron motorlarla karşılanır. Sincap kafesli rotoru, fırça ve kollektör içermeyen sade yapısı sayesinde bu motorlar düşük bakımla uzun yıllar çalışır. Bu yazıda sanayi tipi asenkron motorların çalışma prensibini, onları "sanayi tipi" yapan özellikleri, devir ve güç seçeneklerini, verim sınıflarını ve seçim kriterlerini ayrıntılı biçimde ele alıyoruz.

Çalışma Prensibi ve Kayma

Statorun üç fazlı sargısı şebekeden beslenince döner bir manyetik alan oluşturur. Bu alan, rotor çubuklarında bir akım indükler ve indüklenen akım, alanla etkileşerek rotoru döndüren torku üretir. Rotor, manyetik alanın senkron hızına tam erişemez; aralarındaki bu hız farkına "kayma" denir ve motorun adı buradan gelir. Tam yükte kayma genellikle yüzde 2-4 düzeyindedir. Bu küçük fark, motorun yük değişimlerine kararlı bir tork-hız karakteristiğiyle yanıt vermesini sağlar. Yük arttıkça kayma da bir miktar artar ve motor daha fazla tork üreterek dengeyi korur.

Sanayi Tipini Tanımlayan Özellikler

Bir asenkron motoru "sanayi tipi" yapan, fabrika ortamının zorlu koşullarına göre tasarlanmış olmasıdır. Bu motorlar tipik olarak IP55 koruma sınıfına sahiptir; bu, toza karşı tam korumayı ve her yönden gelen su püskürtmesine dayanımı ifade eder. F sınıfı yalıtım, sargının 155°C'ye kadar sıcaklığa dayanmasına izin vererek emniyet payı bırakır. S1 sürekli çalışma rejimi ise motorun kesintisiz, tam yükte çalışmaya uygun olduğunu gösterir.

  • IP55 koruma: toz ve su püskürtmesine dayanım
  • F sınıfı yalıtım: 155°C sargı sıcaklığına müsaade
  • S1 rejimi: sürekli, kesintisiz çalışma
  • Pik döküm gövde: titreşim, darbe ve ısıl yüke dayanım

Gövde Malzemesi: Pik Döküm mü, Alüminyum mu?

Sanayi tipi motorlarda gövde malzemesi performansı doğrudan etkiler. Pik döküm gövde, ağır titreşim, darbe ve yüksek sıcaklığın olduğu ortamlarda üstün dayanım sunar; bu nedenle kırıcı, kompresör ve ağır konveyör gibi uygulamalarda tercih edilir. Alüminyum gövde ise daha hafif olduğu için taşınması ve montajı kolay uygulamalarda ve orta güç aralığında avantaj sağlar. Seçim, uygulamanın mekanik yüküne ve ortam koşullarına göre yapılır. Yüksek güçlerde pik döküm neredeyse standart hâle gelirken, küçük güçlerde alüminyum gövde maliyet ve ağırlık açısından öne çıkar.

Bağlantı ve Montaj Tipleri

Sanayi tipi asenkron motorlar standart montaj tipleriyle sunulur. B3 ayaklı modeller zemine ya da kızağa cıvatayla sabitlenir ve en yaygın bağlantıdır. B5 flanşlı motorlar büyük flanşıyla pompa veya redüktöre doğrudan bağlanır. B14 yüzlü modeller ise küçük yüz flanşıyla kompakt montaj imkânı verir. Doğru montaj tipinin seçimi, motorun bağlanacağı makineye ve kullanılabilir alana bağlıdır. Bazı uygulamalarda hem ayak hem flanş içeren kombine montajlar da kullanılır.

Devir ve Güç Seçenekleri

Asenkron motorun hızını kutup sayısı belirler. 2 kutuplu motor 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu ise 1000 d/d civarında döner (kayma nedeniyle gerçek devir bir miktar düşüktür). Yüksek devir gereken fan ve kompresörlerde 2 kutuplu, genel amaçlı dengeli uygulamalarda 4 kutuplu, yüksek tork ve düşük hız gereken konveyör ve kırıcılarda 6 kutuplu modeller seçilir. Güç aralığı 0,55 kW'tan 355 kW'a kadar uzanır; bu da küçük bir pompadan büyük bir endüstriyel makineye kadar geniş bir uygulama yelpazesini kapsar.

Verim Sınıfları ve Enerji

IEC 60034-30-1 standardı motorları IE1'den IE5'e kadar verim sınıflarına ayırır. Sanayi tipi motorlarda uygulamanın çalışma süresine göre genellikle IE2 ile IE4 arasında bir sınıf seçilir. Sürekli çalışan hatlarda IE3 ve üzeri verim sınıfları, ömür boyu enerji giderini düşürdüğü için satın alma maliyetindeki farkı kısa sürede telafi eder. Verim farkı küçük güçlerde sınırlı kalsa da, yüksek güçlü ve 24 saat çalışan motorlarda yıllık tasarruf ciddi boyuta ulaşır. Bu nedenle motor seçilirken sadece güç değil, çalışma süresi de göz önünde bulundurulmalıdır.

Frekans İnvertörü ile Uyum

Pek çok sanayi uygulamasında motorun hızı, üretim ihtiyacına göre değiştirilir. Bunun için motor bir frekans invertörü (sürücü) ile çalıştırılır. İnvertörle çalışacak motorlarda sargı yalıtımının gerilim darbelerine dayanıklı tasarlanması, motorun ömrünü korur. Hız kontrolü hem süreç esnekliği sağlar hem de fan ve pompa gibi uygulamalarda belirgin enerji tasarrufu getirir; çünkü debi düştüğünde motorun çektiği güç de hızla azalır.

Bakım ve Uzun Ömür

Sincap kafesli asenkron motorlar fırça ve kollektör içermediğinden bakım yükü düşüktür. Rutin bakımda rulman durumu, gövde sıcaklığı, titreşim ve havalandırma kanatçığının temizliği kontrol edilir. Zamanında yapılan rulman değişimi, beklenmedik arızaların önüne geçer. Motorun temiz ve havalandırması açık tutulması, sargı sıcaklığını düşük tutarak yalıtımın ömrünü uzatır.

Tipik Sanayi Uygulamaları

Sanayi tipi asenkron motorlar çok geniş bir uygulama yelpazesinde çalışır. Santrifüj pompalarda ve fanlarda akışkan hareketini sağlar; konveyör ve elevatörlerde malzeme taşır; kompresör ve hidrolik ünitelerde basınç üretir; kırıcı, değirmen ve karıştırıcılarda yüksek tork sunar. Her uygulamanın yük karakteristiği farklı olduğundan motor da buna göre seçilir. Pompa ve fan gibi değişken tork uygulamaları frekans invertörüyle birlikte ciddi enerji tasarrufu sağlarken, konveyör ve kırıcı gibi sabit tork uygulamalarında başlatma performansı öne çıkar.

Anma Değerleri ve Etiket Bilgisi

Motor etiketi, doğru seçim ve yedekleme için temel bilgi kaynağıdır. Üzerinde anma gücü (kW), anma devri (d/d), gerilim (400 V), frekans (50 Hz), anma akımı, güç katsayısı (cos φ), verim sınıfı, koruma sınıfı (IP55), yalıtım sınıfı (F) ve montaj tipi yer alır. Bir motoru yenilerken bu değerlerin eşleştirilmesi, hattın sorunsuz çalışmaya devam etmesini sağlar. Özellikle anma akımı ve güç katsayısı, koruma ve kablo seçimi açısından dikkate alınmalıdır.

Sık Karşılaşılan Sorunlar ve Önlemleri

Asenkron motorlarda en sık karşılaşılan arızalar rulman aşınması, sargı ısınması ve titreşim kaynaklıdır. Aşırı yük, faz kaybı veya yetersiz havalandırma sargı sıcaklığını yükseltir ve yalıtımı yıpratır. Motorun aşırı yük rölesi ile korunması, faz dengesinin kontrolü ve havalandırmanın açık tutulması bu sorunların önüne geçer. Düzenli titreşim ve sıcaklık takibi, küçük belirtileri büyük arızalara dönüşmeden yakalamayı mümkün kılar.

Doğru Asenkron Motor Nasıl Belirlenir?

Sanayi tipi bir asenkron motor seçerken güç, devir (kutup sayısı), koruma sınıfı, yalıtım sınıfı, montaj tipi ve verim sınıfı birlikte değerlendirilir. Bu kriterler uygulamanın ortam koşulları ve çalışma süresiyle birlikte ele alındığında doğru model ortaya çıkar. İzmir merkezli DRG Motor, sanayi tipi asenkron motorları 400 V / 50 Hz şebekeye uygun, farklı bağlantı ve verim seçenekleriyle tedarik eder; uygulamanızın ihtiyacını değerlendirerek uygun modeli önerir. Detaylar ve güncel teklif için DRG Motor sayfasını ziyaret edebilirsiniz.
