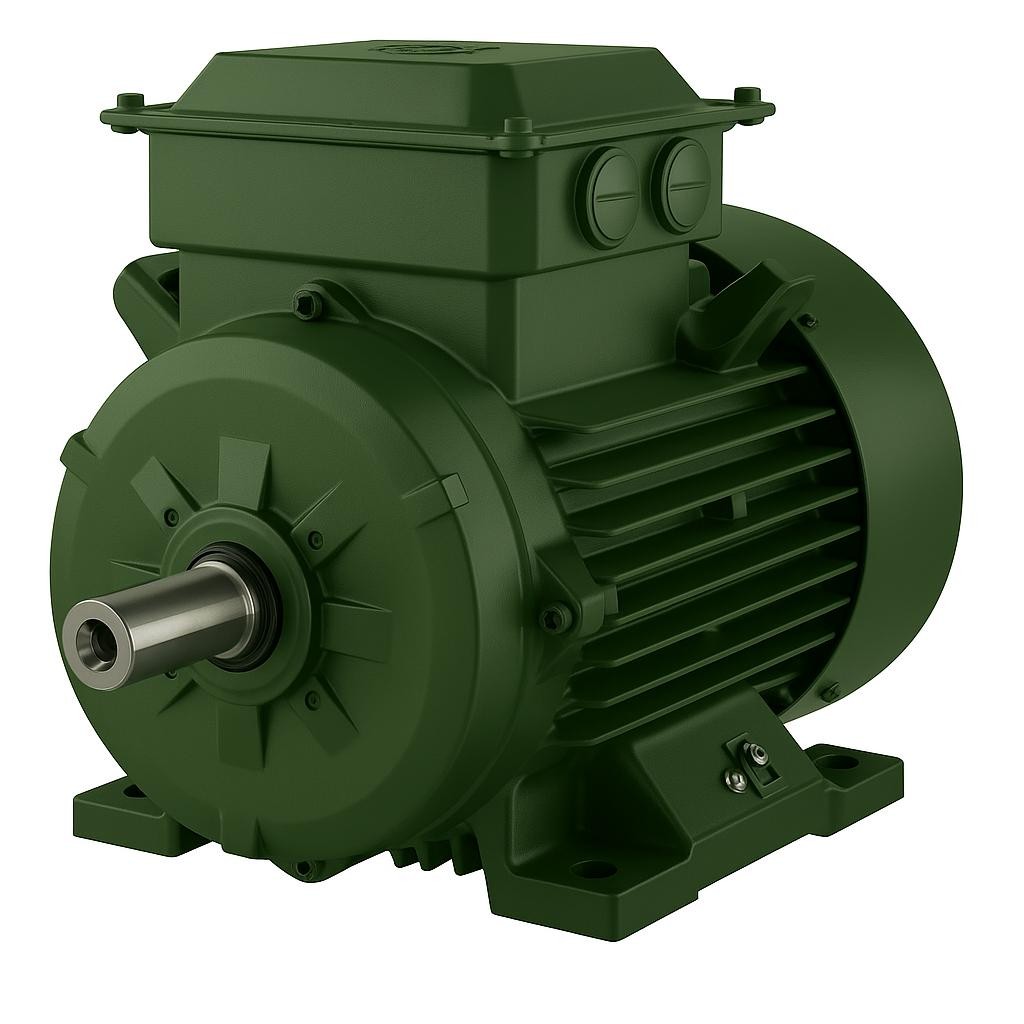

Monofaze elektrik motoru, tek fazlı 230 V şebekeden beslenen ve üç faza erişimin bulunmadığı ortamlarda küçük güçlü tahriği sağlayan motor tipidir. Atölyeler, tarımsal sulama, bahçe pompaları, hava kompresörleri ve ev tipi makinelerde sıkça karşımıza çıkar. Üç fazlı motordan en önemli farkı, kendi başına dönmeye başlayamamasıdır; bu nedenle çalışabilmek için yardımcı bir başlangıç düzeneğine ihtiyaç duyar. Bu yazıda tek fazlı motorların çalışma mantığını, kondansatör tiplerini, güç sınırlarını ve doğru seçim ölçütlerini ayrıntılı biçimde ele alıyoruz.

Tek Fazda Yol Verme Sorunu

Tek bir alternatif akım fazı, statorda kendi başına dönen bir manyetik alan oluşturamaz; yalnızca yönü sürekli değişen titreşimli bir alan üretir. Bu titreşimli alan rotoru hangi yöne döndüreceğini "bilmediği" için motor duruşta kalır. İşte bu temel fizik sorunu, tek fazlı motorların üç fazlı muadillerinden ayrıldığı noktadır. Sorunu çözmek için ana sargıya ek olarak bir yardımcı sargı ve buna seri bağlı bir yol verme kondansatörü kullanılır. Kondansatör, yardımcı sargıdaki akımı ana sargıya göre faz olarak kaydırır; iki sargının ortak etkisiyle döner bir alan benzeri oluşur ve rotor istenen yönde harekete geçer.

Kondansatör Tipleri ve Çalışma Farkları

Tek fazlı motorlar, kullandıkları kondansatör düzenine göre birkaç gruba ayrılır ve her grup farklı bir yük karakterine uyar:

  • Yol verme kondansatörlü (CSIR): Yalnızca kalkışta devrede kalan büyük değerli bir kondansatör yüksek başlangıç torku sağlar. Motor anma hızına yaklaşınca santrifüj anahtar yardımcı devreyi keser. Kompresör ve dolu yük altında kalkan makineler için uygundur.
  • Daimi kondansatörlü (PSC): Kondansatör sürekli devrede kalır; başlangıç torku düşük ama çalışma sessiz ve düzgündür. Fan, küçük pompa ve havalandırma gibi yumuşak kalkışlı yüklerde tercih edilir.
  • İki kondansatörlü (CSCR): Hem yol verme hem daimi kondansatör bulunur; yüksek kalkış torkunu sessiz çalışmayla birleştirir, ancak maliyeti daha yüksektir.

Doğru kondansatör değeri (mikrofarad cinsinden), motorun gücüne ve devrine göre belirlenir; yanlış değer hem verimi düşürür hem de sargının zamanından önce yanmasına yol açar.

Kondansatör Değerinin Belirlenmesi

Yol verme kondansatörü, çalışma kondansatöründen tipik olarak birkaç kat büyük seçilir; örneğin küçük bir 0,75 kW motorda çalışma kondansatörü yaklaşık 16–25 µF iken, yol verme kondansatörü 60–100 µF aralığına çıkabilir. Çalışma kondansatörleri sürekli gerilim altında kaldığından metalize polipropilen yapıda ve motor anma geriliminin üzerinde (genellikle 400–450 V AC) seçilmelidir. Yol verme kondansatörleri ise yalnızca saniyeler boyunca devrede kaldığından elektrolitik tiptedir ve daha düşük süreli dayanım için tasarlanmıştır. Değer seçilirken yalnızca güç değil, makinenin kalkış anındaki yük durumu da dikkate alınmalıdır: dolu kalkan bir kompresör, boşta kalkan bir fana göre belirgin biçimde daha yüksek başlangıç torku, dolayısıyla daha büyük yol verme kondansatörü ister. Yanlış seçilmiş bir kondansatör, motorun ya hiç kalkmamasına ya da aşırı akım çekerek ısınmasına neden olur.

Güç ve Devir Sınırları

Monofaze motorlar genellikle düşük güç aralığında, tipik olarak 0,18–3 kW bandında üretilir. Bu sınırın altında tek fazlı yapı ekonomik ve pratiktir; bu güçlerin üzerinde ise üç fazlı motorlar hem verim hem maliyet açısından açık biçimde öne geçer. Çünkü tek fazlı motorlarda yardımcı devre ve kondansatör kayıpları, güç büyüdükçe orantısız biçimde artar. 50 Hz şebekede en yaygın devirler 2 kutuplu yapıda yaklaşık 3000 d/d ve 4 kutuplu yapıda yaklaşık 1500 d/d'dir. Rotor, kayma (slip) nedeniyle bu senkron hızların biraz altında döner; tam yükte kayma genellikle yüzde 4–6 bandındadır.

Yalıtım, Koruma ve Çalışma Rejimi

Küçük güçlü olmaları, tek fazlı motorlarda dayanıklılığın önemsiz olduğu anlamına gelmez. F sınıfı yalıtım, sargının 155 °C'ye kadar ısıl dayanım sunmasını sağlar ve uzun ömür için marj bırakır. Tozlu veya nemli atölye ortamlarında IP55 koruma sınıfı, gövdeye toz ve su sıçramasının girmesini engeller. Sürekli çalışan pompa ve fan uygulamaları için S1 sürekli çalışma rejimine uygun motor seçilmeli; aralıklı çalışan makinelerde ise daha düşük rejim sınıfları yeterli olabilir. Termik koruma rölesi veya sargı içi termik koruyucu, aşırı yük durumunda motoru durdurarak sargıyı korur.

Tipik Uygulama Alanları

Tek fazlı motorların kullanım yelpazesi, üç fazlı şebekenin bulunmadığı her yere uzanır. Tarımsal sulamada yüzey ve dalgıç pompalar, bahçe ve sera tesislerinde küçük transfer pompaları çoğunlukla monofaze tahrik edilir. Marangoz ve metal atölyelerinde şerit testere, taşlama tezgâhı ve küçük kompresörler bu motorlardan güç alır. Ev ve ticari mutfaklarda hamur yoğurma makineleri, et kıyma üniteleri ve aspiratörler tek fazlı motorlarla çalışır. Her uygulama farklı bir kalkış karakteri istediğinden, motor tipini seçerken yükün boşta mı yoksa dolu mu kalktığı belirleyici olur; aksi halde doğru güçte seçilmiş bir motor bile yanlış kondansatör grubuyla beklentiyi karşılayamaz.

Üç Fazlı Motora Göre Avantaj ve Sınırlar

Tek fazlı motorun en büyük avantajı, üç faz çekmenin mümkün olmadığı ev, küçük atölye ve tarım sahalarında doğrudan prizden çalışabilmesidir. Buna karşılık üç fazlı motorlar daha yüksek güç yoğunluğu, daha düzgün tork ve daha uzun ömür sunar; yardımcı sargı ve kondansatör gibi arızaya açık bileşenlere ihtiyaç duymazlar. Bu nedenle üç faz erişimi olan bir tesiste, sınır güçteki bir uygulama için bile çoğu zaman üç fazlı çözüm daha akılcıdır. Daha geniş asenkron motor ailesini ve seçenekleri asenkron AC motorlar sayfasında inceleyebilirsiniz.

Enerji Verimi ve İşletme Maliyeti

Tek fazlı motorların verimi, yardımcı sargı ve kondansatör kayıpları nedeniyle eşdeğer güçteki üç fazlı motorların biraz altında kalır. Bu fark düşük güçlerde önemsiz görünse de günde uzun saatler çalışan bir sulama pompasında yıl sonunda fark edilir bir enerji giderine dönüşür. Verimi korumak için motor, tahrik ettiği makineye doğru güçte eşleştirilmeli; gereğinden büyük seçilen bir motor düşük yükte çalışıp güç katsayısını düşürür ve gereksiz reaktif yük üretir. Daimi kondansatörlü yapılar, kondansatörün güç katsayısını düzeltici etkisi sayesinde sürekli çalışan yumuşak yüklerde daha verimli sonuç verir. Doğru güç eşleşmesi ve sağlam bir kondansatör, hem elektrik faturasını hem de sargı sıcaklığını düşük tutarak motor ömrünü uzatır.

Bakım ve Sık Karşılaşılan Arızalar

Tek fazlı motorlarda en sık görülen arıza, kuruyan veya değeri düşen kondansatördür; motor "uğuldar ama dönmez" belirtisi çoğu zaman kondansatör ya da santrifüj anahtar kaynaklıdır. Düzenli bakımda kondansatör değeri ölçülmeli, santrifüj anahtarın kontakları temizlenmeli ve rulmanlar gres durumuna göre kontrol edilmelidir. Sargı yüzeyindeki toz birikimi soğutmayı bozarak ısınmayı artırır; periyodik temizlik motor ömrünü belirgin biçimde uzatır.

İhtiyacınıza Uygun Tek Fazlı Motoru Belirleme

İzmir merkezli DRG Motor, evsel ve küçük ölçekli uygulamalar için monofaze ve üç fazlı motor seçeneklerini tedarik eder. Tahrik edeceğiniz makinenin güç, devir, bağlantı tipi (B3 ayaklı / B14 yüzlü) ve başlangıç torku ihtiyacını ilettiğinizde, uygulamanıza en uygun motoru ve kondansatör konfigürasyonunu birlikte belirleriz. Doğru seçilen bir tek fazlı motor, yıllarca sorunsuz çalışır; yanlış konfigürasyon ise erken arıza ve gereksiz enerji tüketimi demektir. Tüm motor ailesine ve uygulama önerilerine ana sayfadan ulaşabilirsiniz.
