Bir elektrik motorunun verim sınıfı, o motorun ömrü boyunca tüketeceği enerjinin ve dolayısıyla işletmeye getireceği maliyetin en net göstergesidir. IE3 sınıfı, sanayide en yaygın kullanılan "Premium Verimlilik" seviyesidir ve birçok ülkede belirli güç aralıkları için yasal asgari standart haline gelmiştir. Bu yazıda IE3 sınıfının teknik olarak ne anlama geldiğini, nasıl ölçüldüğünü, alt ve üst sınıflarla farkını ve hangi uygulamalarda doğru tercih olduğunu ayrıntılı şekilde açıklıyoruz.

IE Sınıflandırması Nasıl Çalışır

Motorların verim sınıfları IEC 60034-30-1 uluslararası standardıyla tanımlanır. Bu standart, belirli güç, kutup sayısı ve frekanstaki motorlar için anma yükünde ulaşılması gereken asgari verim değerlerini belirler. Sınıflar IE1'den (Standart Verimlilik) başlar; IE2 "Yüksek", IE3 "Premium", IE4 "Süper Premium" ve IE5 "Ultra Premium" verim seviyesini ifade eder. Numara büyüdükçe motorun anma yükünde harcadığı kayıp güç azalır, yani giren elektrik enerjisinin daha büyük kısmı şafta mekanik güç olarak aktarılır.

IE3 Verimi Tam Olarak Ne Demek

IE3 bir motor, anma yükünde elektrik enerjisinin büyük bölümünü mekanik enerjiye çevirir ve kalan kısmı sargı, demir, sürtünme ve havalandırma kayıpları olarak ısıya dönüşür. Verim değeri güçle birlikte değişir: küçük güçlü motorlarda asgari verim daha düşükken, büyük güçlü motorlarda %95'in üzerine çıkabilir. IE3 sınıfı bir motorun verimi, aynı güçteki IE2 bir motora göre tipik olarak %2-4 puan yüksektir. Bu fark sürekli çalışan bir tesiste yıllar içinde önemli bir tasarrufa dönüşür.

Verim Nasıl Ölçülür ve Doğrulanır

Bir motorun gerçekten IE3 olduğu, etikete yazılmasıyla değil ölçümle belirlenir. Verim, IEC 60034-2-1 standardına göre kayıpların ayrı ayrı belirlenmesiyle hesaplanır. Bu ölçümde dikkate alınan başlıca kayıp kalemleri şunlardır:

  • Stator sargısındaki bakır kaybı (akımın direnç üzerinde ısıya dönüşmesi),
  • Rotor kaybı (sincap kafesli rotorda indüklenen akımların ısı kaybı),
  • Demir (nüve) kaybı (manyetik alanın değişmesiyle oluşan histerezis ve girdap akımı kayıpları),
  • Sürtünme ve havalandırma kayıpları (rulman ve fan kaynaklı mekanik kayıplar),
  • Yük kaynaklı ek kayıplar.

Güvenilir bir tedarikçi, bu ölçümlere dayanan tip test raporunu ve verim beyanını talep edildiğinde sunabilmelidir.

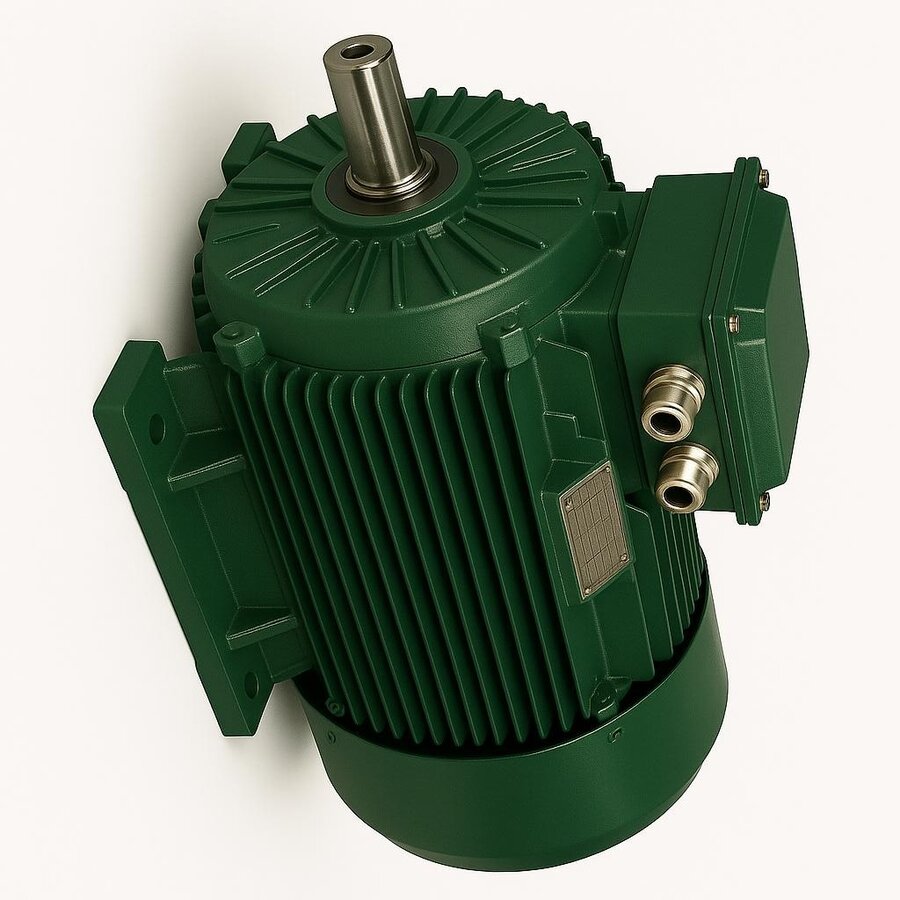

IE3 Motorun Teknik Yapısı

IE3 seviyesine ulaşmak, motorun iç tasarımında belirli iyileştirmeler gerektirir. Daha kaliteli ve daha bol kesitli bakır sargılar bakır kaybını azaltır; daha ince ve düşük kayıplı silisli sac paketleri demir kaybını düşürür; optimize edilmiş rotor-stator oluk geometrisi kaymayı ve ek kayıpları sınırlar. Bu motorlar tipik olarak F sınıfı yalıtım ve IP55 koruma sınıfıyla sunulur, sürekli yük için S1 rejiminde çalışacak şekilde tasarlanır. Gövde malzemesi olarak pik döküm yüksek mekanik dayanım sağlarken, alüminyum gövde ısıyı daha hızlı atar ve hafiflik sunar.

IE2, IE4 ve IE5 ile Karşılaştırma

IE3'ü doğru konumlandırmak için komşu sınıflarla karşılaştırmak gerekir. IE2 motorlar daha ucuzdur ancak sürekli çalışan uygulamalarda yüksek enerji giderine yol açar; birçok pazarda belirli güçlerde artık asgari standardı karşılamaz. IE4 ve IE5 motorlar IE3'ten daha verimlidir ve enerji giderinin işletme maliyetinde ağırlıklı olduğu, üç vardiya çalışan hatlarda satın alma farkını hızla amorti eder. Genel kural şudur: motor ne kadar çok saat çalışıyorsa, daha yüksek verim sınıfına geçmenin geri ödeme süresi o kadar kısalır.

Enerji Tasarrufunun Basit Hesabı

IE3'e geçişin getirisini somutlaştırmak için örnek bir hesap yapalım. 30 kW gücünde, yılda 6000 saat çalışan bir motorda IE2'den IE3'e geçiş yaklaşık %3 verim kazandırırsa, bu yıllık yaklaşık 5400 kWh tasarrım anlamına gelir. Bu enerji, birim elektrik fiyatıyla çarpıldığında doğrudan işletme bütçesine yansıyan bir kazançtır ve aradaki satın alma farkını çoğu durumda bir yıldan kısa sürede karşılar. Hesabın anahtarı yıllık çalışma saatidir; çok çalışan motorda verim sınıfını yükseltmek her zaman daha hızlı geri döner.

IE3'ün Tipik Kullanım Alanları

IE3 motorlar geniş bir uygulama yelpazesinde kullanılır. Su ve proses pompaları, endüstriyel fanlar, havalandırma ve HVAC sistemleri, konveyör hatları, presler, kırıcılar ve kompresörler bunların başında gelir. 0,55 kW ile 355 kW arasındaki güç aralığı, küçük yardımcı tahriklerden büyük ana tahriklere kadar pek çok ihtiyacı karşılar. Uygulamaya göre 2, 4 veya 6 kutuplu seçenekler arasından devir tercihi yapılır.

IE3 Motor Seçerken Bakılması Gereken Etiket Bilgileri

Bir IE3 motoru uygulamaya doğru eşleştirmek, yalnızca verim ibaresine bakmakla bitmez; motor etiketindeki (anma plakasındaki) tüm değerlerin uygulamanın gereksinimleriyle örtüşmesi gerekir. Anma gücü kW olarak şaftan alınabilecek sürekli mekanik gücü gösterir ve uygulamanın çektiği güçten bir miktar yüksek seçilmelidir. Anma gerilimi ve frekans, şebekenizle (örneğin 400 V / 50 Hz) uyumlu olmalı; aksi halde motor ya doğru tork üretemez ya da fazla ısınır. Anma devri kutup sayısını ele verir ve uygulamanın istediği hızla buluşturulmalıdır. Cosφ (güç katsayısı) ve anma akımı ise pano, kablo ve koruma elemanlarının boyutlandırılmasında belirleyicidir.

  • Anma gücü (kW): Yükün çektiği güce uygun, küçük bir yedek paya sahip değer seçilir.
  • Kutup / devir: 2 kutup 3000, 4 kutup 1500, 6 kutup 1000 d/d senkron hız; uygulamanın gerçek devrine göre belirlenir.
  • Yalıtım ve koruma: Sargının ısıl dayanımını gösteren yalıtım sınıfı ile dış etkenlere karşı koruma derecesi, motorun çalışacağı ortamın tozuna ve nemine göre seçilmelidir.
  • Çalışma rejimi: Sürekli yük için S1; aralıklı veya sık dur-kalk çalışmada uygun rejim ayrıca değerlendirilir.
  • Bağlantı tipi: Ayaklı B3, flanşlı B5 veya küçük makineler için B14 montaj düzenine göre seçilir.

IE3 Motorlarda Frekans Sürücüsü ile Çalışma

IE3 motorlar sabit hızda çalıştırılabildiği gibi, frekans konvertörü (sürücü) ile değişken hızda da kullanılabilir. Pompa ve fan gibi tork ihtiyacı hıza bağlı değişen uygulamalarda sürücü kullanmak, motoru her zaman tam hızda döndürüp vana ile boğmak yerine yalnızca ihtiyaç duyulan devirde çalıştırarak ciddi enerji tasarrufu sağlar; çünkü bu tip yüklerde güç tüketimi devrin küpüyle değişir. Sürücülü çalışmada motorun sargı yalıtımının gerilim darbelerine dayanıklı olması ve düşük devirde soğutmanın yetersiz kalmaması önemlidir; uzun süre düşük hızda çalışacak motorlarda harici (cebri) soğutma fanı düşünülmelidir. IE3 bir motoru sürücüyle eşleştirmek, premium verimi değişken yük profiline taşıyarak tasarrufu daha da büyütür.

IE3'ü Doğru Konumlandırmak

IE3 verimlilik sınıfı, çoğu sanayi uygulaması için maliyet ve verim dengesini en iyi kuran seviyedir. Az çalışan uygulamalarda yeterli, sürekli çalışan hatlarda ise IE4 ve IE5'e geçişin değerlendirilmesi gereken bir başlangıç noktasıdır. Doğru kararı verirken etiketteki ibareyle yetinmeyin; verim beyanını, yalıtım ve koruma sınıfını, kutup-devir bilgisini ve bağlantı tipini uygulamanızla eşleştirin. Verim sınıfını uygulamanın çalışma profiline göre seçen bir işletme, hem enerji giderini düşürür hem de motorun ömrü boyunca en düşük toplam maliyeti yakalar. Ürün eşleştirmesi ve stok bilgisi için DRG Motor üzerinden teknik destek alabilirsiniz.
