La classe de rendement d'un moteur électrique est l'indicateur le plus net de l'énergie qu'il consommera pendant toute sa durée de vie et donc du coût qu'il représentera pour l'exploitation. La classe IE3 est le niveau de « rendement premium » le plus utilisé dans l'industrie et elle est devenue, dans de nombreux pays, le standard légal minimal pour certaines plages de puissance. Dans cet article, nous expliquons en détail ce que signifie techniquement la classe IE3, comment elle est mesurée, en quoi elle diffère des classes inférieures et supérieures et dans quelles applications elle constitue le bon choix.

Comment fonctionne la classification IE

Les classes de rendement des moteurs sont définies par la norme internationale IEC 60034-30-1. Cette norme fixe les valeurs de rendement minimales à atteindre à la charge nominale pour les moteurs d'une puissance, d'un nombre de pôles et d'une fréquence donnés. Les classes commencent à IE1 (rendement standard) ; IE2 correspond au niveau « élevé », IE3 au « premium », IE4 au « super premium » et IE5 à l'« ultra premium ». Plus le numéro augmente, plus la puissance perdue par le moteur à la charge nominale diminue, c'est-à-dire qu'une part plus importante de l'énergie électrique entrante est transmise à l'arbre sous forme de puissance mécanique.

Que signifie exactement le rendement IE3

Un moteur IE3 convertit à la charge nominale la plus grande partie de l'énergie électrique en énergie mécanique, la part restante se transformant en chaleur sous forme de pertes de bobinage, de fer, de frottement et de ventilation. La valeur de rendement varie avec la puissance : le rendement minimal est plus faible sur les moteurs de faible puissance, alors qu'il peut dépasser 95 % sur les moteurs de forte puissance. Le rendement d'un moteur de classe IE3 est typiquement supérieur de 2 à 4 points à celui d'un moteur IE2 de même puissance. Cet écart se transforme au fil des ans en une économie importante dans une installation à fonctionnement continu.

Comment le rendement est mesuré et vérifié

Le fait qu'un moteur soit réellement IE3 n'est pas établi par ce qui est écrit sur la plaque, mais par la mesure. Le rendement est calculé en déterminant séparément les pertes, conformément à la norme IEC 60034-2-1. Les principaux postes de pertes pris en compte dans cette mesure sont les suivants :

  • la perte cuivre du bobinage statorique (transformation du courant en chaleur dans la résistance),
  • la perte rotorique (perte de chaleur des courants induits dans le rotor à cage d'écureuil),
  • la perte fer (du noyau) (pertes par hystérésis et par courants de Foucault dues à la variation du champ magnétique),
  • les pertes par frottement et par ventilation (pertes mécaniques dues aux roulements et au ventilateur),
  • les pertes supplémentaires dues à la charge.

Un fournisseur fiable doit être en mesure de présenter, sur demande, le rapport d'essai de type et la déclaration de rendement fondés sur ces mesures.

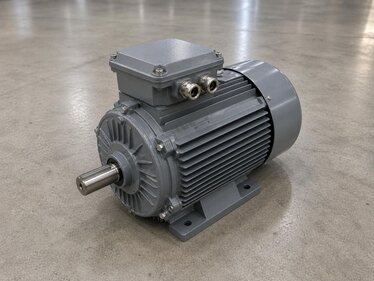

Structure technique d'un moteur IE3

Atteindre le niveau IE3 exige certaines améliorations dans la conception interne du moteur. Des bobinages en cuivre de meilleure qualité et de section plus généreuse réduisent la perte cuivre ; des paquets de tôles en acier au silicium plus fines et à plus faibles pertes abaissent la perte fer ; une géométrie d'encoches rotor-stator optimisée limite le glissement et les pertes supplémentaires. Ces moteurs sont typiquement proposés avec une isolation de classe F et un indice de protection IP55, et ils sont conçus pour fonctionner en régime S1 sous charge continue. Comme matériau de carter, la fonte assure une résistance mécanique élevée, tandis que le carter en aluminium évacue la chaleur plus rapidement et offre de la légèreté.

Comparaison avec IE2, IE4 et IE5

Pour bien situer l'IE3, il faut la comparer aux classes voisines. Les moteurs IE2 sont moins chers, mais ils entraînent une forte dépense énergétique dans les applications à fonctionnement continu ; sur de nombreux marchés, ils ne satisfont plus le standard minimal pour certaines puissances. Les moteurs IE4 et IE5 sont plus performants que l'IE3 et amortissent rapidement l'écart de prix d'achat sur les lignes travaillant en trois postes, où la dépense énergétique pèse lourd dans le coût d'exploitation. La règle générale est la suivante : plus le moteur fonctionne d'heures, plus le délai de retour d'un passage à une classe de rendement supérieure se raccourcit.

Le calcul simple de l'économie d'énergie

Faisons un exemple de calcul pour concrétiser le bénéfice d'un passage à l'IE3. Sur un moteur de 30 kW fonctionnant 6000 heures par an, si le passage de l'IE2 à l'IE3 apporte environ 3 % de rendement, cela représente une économie annuelle d'environ 5400 kWh. Multipliée par le prix unitaire de l'électricité, cette énergie est un gain qui se répercute directement sur le budget d'exploitation et qui couvre, dans la plupart des cas, l'écart de prix d'achat en moins d'un an. La clé du calcul est le nombre d'heures de fonctionnement annuel ; sur un moteur très sollicité, élever la classe de rendement se rembourse toujours plus vite.

Domaines d'utilisation typiques de l'IE3

Les moteurs IE3 sont utilisés dans une large gamme d'applications. Les pompes d'eau et de procédé, les ventilateurs industriels, les systèmes de ventilation et de CVC, les lignes de convoyeurs, les presses, les concasseurs et les compresseurs viennent en tête. La plage de puissance comprise entre 0,55 kW et 355 kW couvre de nombreux besoins, des petits entraînements auxiliaires aux grands entraînements principaux. Selon l'application, le choix de la vitesse se fait parmi les options à 2, 4 ou 6 pôles.

Les informations de plaque à examiner lors du choix d'un moteur IE3

Apparier correctement un moteur IE3 à une application ne se limite pas à regarder la mention de rendement ; toutes les valeurs figurant sur la plaque du moteur (la plaque signalétique) doivent correspondre aux exigences de l'application. La puissance nominale, exprimée en kW, indique la puissance mécanique continue disponible à l'arbre et elle est choisie un peu supérieure à la puissance absorbée par l'application. La tension et la fréquence nominales doivent être compatibles avec votre réseau (par exemple 400 V / 50 Hz) ; sinon, le moteur ne peut pas produire le couple correct ou il chauffe excessivement. La vitesse nominale révèle le nombre de pôles et elle est mise en correspondance avec la vitesse demandée par l'application. Le cos φ (facteur de puissance) et le courant nominal sont quant à eux déterminants pour le dimensionnement de l'armoire, du câble et des organes de protection.

  • Puissance nominale (kW) : une valeur adaptée à la puissance absorbée par la charge, avec une petite marge de réserve, est choisie.
  • Pôles / vitesse : 2 pôles 3000, 4 pôles 1500, 6 pôles 1000 tr/min de vitesse de synchronisme ; la valeur est définie selon la vitesse réelle de l'application.
  • Isolation et protection : la classe d'isolation, qui indique la tenue thermique du bobinage, et le degré de protection contre les agents extérieurs sont choisis selon la poussière et l'humidité du milieu où le moteur fonctionnera.
  • Régime de service : S1 pour une charge continue ; en fonctionnement intermittent ou avec des arrêts-départs fréquents, le régime approprié est évalué séparément.
  • Type de fixation : le choix se fait selon la disposition de montage B3 à pattes, B5 à bride ou B14 pour les petites machines.

Fonctionnement des moteurs IE3 avec un variateur de fréquence

Les moteurs IE3 peuvent être exploités à vitesse fixe, mais aussi à vitesse variable avec un variateur de fréquence. Dans les applications où le besoin de couple varie avec la vitesse, comme les pompes et les ventilateurs, l'emploi d'un variateur procure une économie d'énergie importante en faisant tourner le moteur uniquement à la vitesse nécessaire, au lieu de le faire tourner en permanence à pleine vitesse et de l'étrangler avec une vanne ; car sur ce type de charges la consommation de puissance varie avec le cube de la vitesse. En fonctionnement avec variateur, on recherche une isolation de bobinage résistante aux fronts de tension et un refroidissement qui ne devienne pas insuffisant à basse vitesse ; sur les moteurs devant tourner longtemps à faible vitesse, un ventilateur de refroidissement externe (forcé) doit être envisagé. Apparier un moteur IE3 à un variateur porte le rendement premium sur un profil de charge variable et accroît encore l'économie.

Bien situer l'IE3

La classe de rendement IE3 est le niveau qui établit le meilleur équilibre entre coût et rendement pour la plupart des applications industrielles. Elle est suffisante dans les applications peu sollicitées et constitue, sur les lignes à fonctionnement continu, un point de départ à partir duquel le passage à l'IE4 et à l'IE5 doit être évalué. Pour prendre la bonne décision, ne vous contentez pas de la mention figurant sur la plaque ; faites correspondre à votre application la déclaration de rendement, la classe d'isolation et l'indice de protection, l'information pôles-vitesse et le type de fixation. Une entreprise qui choisit la classe de rendement selon le profil de fonctionnement de l'application réduit sa dépense énergétique et obtient le coût total le plus bas pendant toute la durée de vie du moteur. Pour l'appariement des produits et l'information sur les stocks, DRG Motor vous apporte un support technique.
