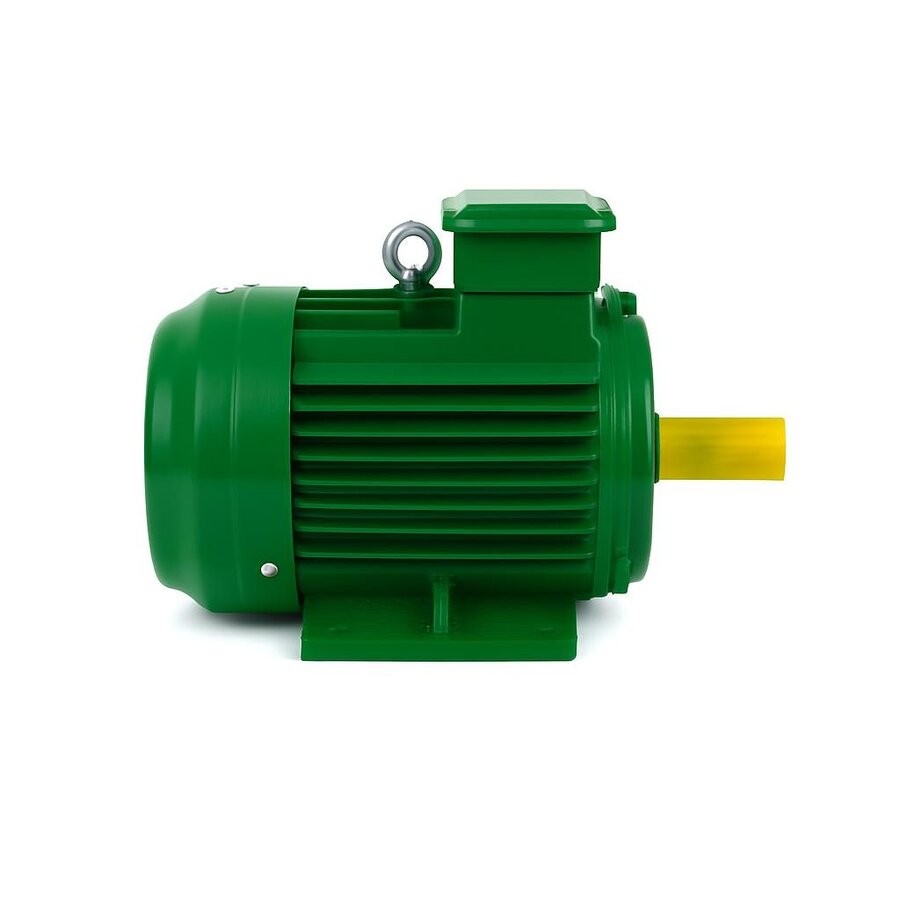

Verim sınıfı, bir asenkron motorun mil gücünü ne kadar düşük kayıpla ürettiğini gösteren ölçüdür ve aynı 7,5 kW etiketini taşıyan iki motor arasındaki gerçek farkı burada aramak gerekir. IE3 ile IE4 arasındaki tercih, ilk alımda birkaç yüz liralık fark gibi görünse de motor günde uzun saatler dönen bir hatta bağlıysa fatura üzerinden kendini yıllar boyunca hissettirir. Aşağıda bu iki kademeyi standart, fiziksel yapı, tüketim ve seçim açısından ayrıntısıyla ele alıyoruz.

IEC 60034-30-1 Verim Kademeleri Ne Anlatır

Uluslararası IEC 60034-30-1 standardı, tek hızlı üç fazlı asenkron motorları IE1'den IE5'e kadar beş basamağa ayırır. IE1 standart, IE2 yüksek, IE3 premium, IE4 süper premium ve IE5 ultra premium verim anlamına gelir. Her basamak, belirli bir güç ve kutup sayısı için motorun ulaşması gereken asgari verim yüzdesini sabitler. Yani 4 kutuplu 11 kW bir IE3 motorun verimi standartta tanımlı eşiğin altına düşemez; aynı motorun IE4 sürümü ise bir kademe daha yüksek bir tabana oturur. Bu sayede farklı markaların etiketleri doğrudan karşılaştırılabilir hale gelir.

  • IE3 (Premium): Birçok sanayi uygulamasında bugün fiili taban kabul edilen sınıf.
  • IE4 (Süper Premium): IE3'ün bir üzerinde, kayıpları belirgin biçimde azaltan kademe.
  • Verim değeri güç arttıkça yükselir; küçük kW'larda iki sınıf arasındaki yüzde farkı daha belirgindir.

IE3 ile IE4 Arasındaki Yapısal Farklar

Daha yüksek verim havadan gelmez; motorun içine giren bakır ve sac miktarıyla doğrudan ilişkilidir. IE4 bir motorda stator oluğuna daha fazla bakır sarılır, böylece sargı direnci ve bakır kayıpları düşer. Rotor genelde daha kaliteli sincap kafesli yapıdadır ve bazı tasarımlarda alüminyum yerine bakır enjeksiyonlu kafes kullanılır. Manyetik devrede daha düşük kayıplı, ince taneli silisli sac tercih edilir; sac paketi uzatılarak demir kaybı azaltılır. Bunun pratik sonucu, IE4 motorun aynı güçteki IE3'e göre biraz daha ağır ve çoğu zaman bir gövde boyu daha hacimli olmasıdır.

Verim Farkı Faturaya Nasıl Yansır

İki sınıf arasındaki birkaç puanlık verim farkı küçük görünebilir, ama sürekli çalışan bir motorda yıllık enerjinin tamamı üzerinden işler. Kabaca bir örnek: 15 kW bir motor S1 sürekli çalışmada günde 16 saat, yılda yaklaşık 6000 saat dönüyorsa, IE3 ve IE4 arasındaki yüzde 1,5'lik verim farkı yılda yüzlerce kilovatsaat tasarruf demektir. Motor ne kadar uzun çalışır ve elektrik birim fiyatı ne kadar yüksekse, IE4'ün ilk alımdaki ek bedeli o kadar hızlı geri kazanılır. Tersine, günde yalnızca birkaç saat çalışan ya da sık duran bir uygulamada bu fark çok daha yavaş kapanır.

  • Yıllık tasarruf ≈ Güç (kW) × Çalışma saati × (1/verimIE3 − 1/verimIE4) × birim elektrik fiyatı.
  • Çok vardiyalı, kesintisiz hatlarda IE4 ek maliyeti birkaç yılda kendini öder.
  • Kısa süreli ve aralıklı kullanımda IE3 çoğu zaman dengeli kalır.

Teknik Özellikler ve Ortak Standartlar

Verim sınıfı değişse de gövde standartları büyük ölçüde ortaktır. Tedarik ettiğimiz IE3 ve IE4 motorlar tipik olarak 400V / 50Hz üç faz beslemeyle, IP55 koruma sınıfında ve F sınıfı yalıtımla sunulur. F sınıfı yalıtım sargının daha yüksek sıcaklığa dayanmasını sağlarken, IP55 toz ve su püskürtmesine karşı koruma verir. S1 sürekli çalışma rejimi, motorun anma yükünde kesintisiz dönebileceğini gösterir. Güç aralığı 0,55 kW'tan 355 kW'a kadar uzanır; kutup sayısına göre 2 kutupta 3000 d/d, 4 kutupta 1500 d/d ve 6 kutupta 1000 d/d senkron devir elde edilir, yük altında kayma nedeniyle gerçek devir bunun biraz altındadır.

Bağlantı Biçimleri ve Montaj

Her iki sınıf da B3 ayaklı, B5 flanşlı ve B14 yüzlü flanş seçenekleriyle bulunur. Pompa gruplarında genelde flanşlı B5 yapı tercih edilirken, konveyör ve genel tahrik uygulamalarında ayaklı B3 yaygındır. Motorun klemens kutusu yönü ve flanş ölçüleri makineye uyum açısından önemlidir; bu yüzden değişim öncesi mevcut motorun gövde boyu (frame), bağlantı tipi ve mil çapı not edilmelidir. IE4'ün bazı durumlarda bir gövde boyu büyümesi, eski montaj ölçülerinde küçük uyarlamalar gerektirebilir.

Hangi Uygulamada Hangi Sınıf

Sınıf seçimi büyük ölçüde çalışma profiline bağlıdır. Sürekli yük altında dönen santrifüj pompalar, büyük fanlar, kompresörler ve sürekli besleme yapan konveyörler IE4'ün düşük kayıplarından en çok faydalanan uygulamalardır. Buna karşılık kırıcı, vinç, pres gibi sık duran, darbeli ve aralıklı yük gören tahriklerde IE3 sınıfı çoğu zaman teknik ve maliyet dengesini iyi kurar. Frekans invertörüyle hız kontrolü yapılacaksa motorun invertör beslemesine uygun yalıtıma sahip olması da göz önünde tutulmalıdır.

Doğru Sınıfı Seçerken Bakılacak Kalemler

  • Günlük ve yıllık çalışma saati: uzun çalışma IE4 lehine güçlü argümandır.
  • Anma gücü ve kutup sayısı: yüksek güçte verim farkının mutlak getirisi büyür.
  • Montaj ölçüleri: gövde boyu, flanş ve mil çapının makineyle uyumu.
  • Elektrik birim fiyatı: yüksek tarifede üst sınıf daha hızlı amorti olur.
  • Bakım ve yedek erişimi: standart gövde ölçüleri yedek bulmayı kolaylaştırır.

Tedarik ve Uzun Vadeli Değerlendirme

Motor seçiminde sadece etiket fiyatına değil, satın alma ile ömür boyu enerji maliyetinin toplamına bakmak gerekir. Sürekli dönen bir motorda harcanan elektrik, çoğu zaman motorun kendi bedelini kısa sürede aşar; bu yüzden verim sınıfı bir maliyet kalemi olarak en başından hesaba katılmalıdır. İzmir merkezli olarak IE3 ve IE4 elektrik motorlarını farklı güç ve gövde seçenekleriyle tedarik ediyor, uygulamanın çalışma profiline göre uygun sınıfın belirlenmesinde yol gösteriyoruz. Konuyla ilgili daha ayrıntılı karşılaştırma için IE3 elektrik motorları içeriğimizi inceleyebilir, ürün ve güç seçenekleri için ana sayfamıza göz atabilirsiniz.

Kayma, Devir ve Tork İlişkisi

Asenkron motorda mil hiçbir zaman senkron devirde dönmez; rotorun manyetik alanın gerisinde kalması olan kayma (slip), tork üretiminin temelidir. Yük arttıkça kayma bir miktar büyür ve devir hafifçe düşer. IE4 motorlarda rotor tasarımı genelde kaybı azaltacak biçimde optimize edildiği için aynı yükte kayma kayıpları daha düşük tutulur. Bu da hem verimi yükseltir hem de motorun daha az ısınmasını sağlar. Daha az ısınan bir sargı, yalıtımın ömrünü uzatır ve dolaylı olarak bakım maliyetini düşürür. Kutup sayısı arttıkça devir düşer ama aynı güçte tork artar; uygulamanın yük karakteristiği bu dengeyi belirler.

Frekans İnvertörüyle Kullanım

Birçok uygulamada motor doğrudan şebekeye değil, bir frekans invertörü üzerinden beslenir. İnvertör, motorun devrini ihtiyaca göre ayarlayarak özellikle pompa ve fan gibi değişken debili sistemlerde önemli enerji tasarrufu sağlar. IE4 motorlar invertör beslemesinde de düşük kayıp avantajını korur, ancak invertör çıkışındaki gerilim darbeleri sargı yalıtımını zorlayabileceğinden, F sınıfı yalıtım ve invertöre uygun sargı yapısı bu kullanımda önem kazanır. İnvertörlü sistemde verim sınıfı kazancı, kısmi yüklerde de devam ettiği için toplam tasarruf genellikle daha da artar.

Bakım ve Uzun Ömür

Yüksek verim sınıfı motorlar daha az ısındığı için rulman ve yalıtım üzerindeki termal yük azalır; bu, doğru bakımla birlikte motor ömrünü belirgin biçimde uzatır. Düzenli rulman kontrolü, gres bakımı, soğutma kanatlarının temizliği ve titreşim takibi her iki sınıf için de geçerli temel bakım adımlarıdır. Sincap kafesli rotor yapısı bu motorları zaten sağlam kılar; bakım büyük ölçüde rulman ve soğutmaya odaklanır. Bakımı ihmal edilen bir IE4 motor, verim avantajını ısınma ve sürtünme kayıplarıyla zamanla yitirebilir; bu yüzden üst sınıf yatırımının karşılığını almak için bakım planı şarttır.
