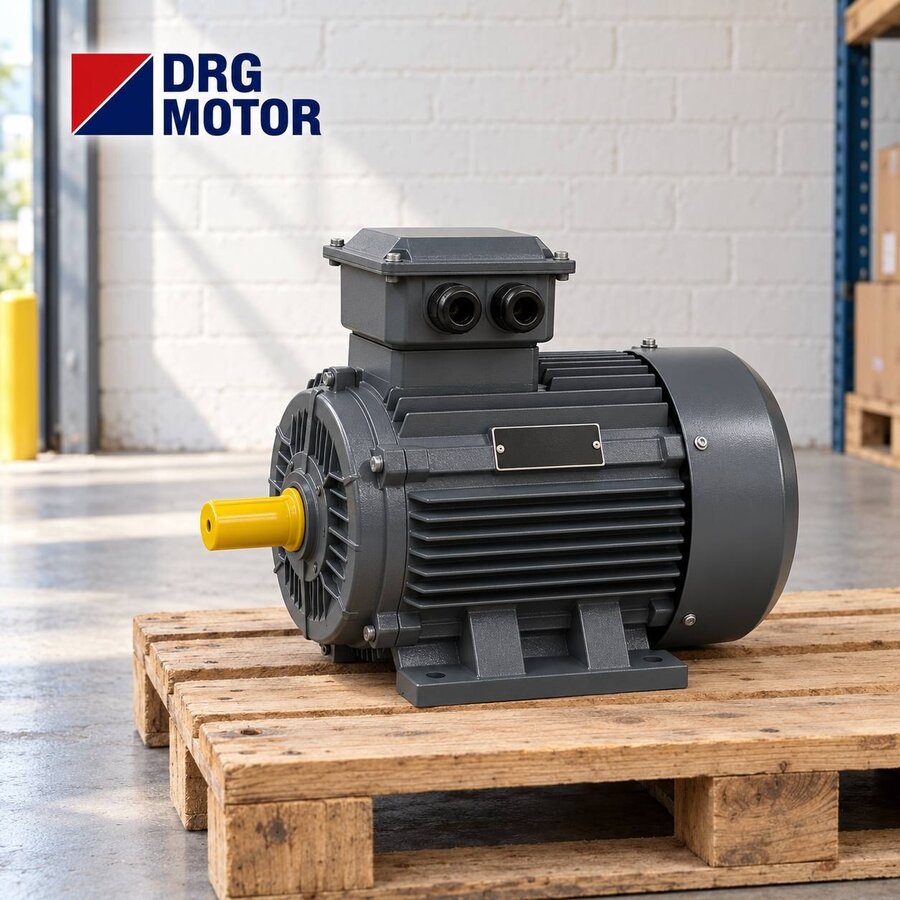

La classe de rendement est la mesure qui indique avec quel niveau de pertes un moteur asynchrone produit sa puissance à l'arbre, et c'est là qu'il faut chercher la différence réelle entre deux moteurs portant la même plaque de 7,5 kW. Même si le choix entre IE3 et IE4 ressemble, au premier achat, à un écart de quelques centaines de livres, il se fait sentir des années durant sur la facture lorsque le moteur est raccordé à une ligne qui tourne de longues heures par jour. Ci-dessous, nous abordons en détail ces deux échelons sous l'angle de la norme, de la structure physique, de la consommation et du choix.

Ce que signifient les échelons de rendement IEC 60034-30-1

La norme internationale IEC 60034-30-1 répartit les moteurs asynchrones triphasés à une seule vitesse sur cinq échelons, de IE1 à IE5. IE1 signifie rendement standard, IE2 élevé, IE3 premium, IE4 super premium et IE5 ultra premium. Chaque échelon fixe le pourcentage de rendement minimal que le moteur doit atteindre pour une puissance et un nombre de pôles donnés. Autrement dit, le rendement d'un moteur IE3 de 11 kW à 4 pôles ne peut pas descendre en dessous du seuil défini dans la norme ; la version IE4 du même moteur, elle, s'appuie sur une base d'un échelon supérieur. Les plaques de différentes marques deviennent ainsi directement comparables.

  • IE3 (Premium) : la classe considérée aujourd'hui comme la base de fait dans de nombreuses applications industrielles.
  • IE4 (Super Premium) : l'échelon situé au-dessus de l'IE3, qui réduit nettement les pertes.
  • La valeur de rendement augmente à mesure que la puissance croît ; aux faibles kW, l'écart en pourcentage entre les deux classes est plus marqué.

Les différences structurelles entre l'IE3 et l'IE4

Un rendement plus élevé ne tombe pas du ciel ; il est directement lié à la quantité de cuivre et de tôle qui entre dans le moteur. Sur un moteur IE4, davantage de cuivre est bobiné dans l'encoche du stator, ce qui abaisse la résistance du bobinage et les pertes cuivre. Le rotor est généralement d'une structure à cage d'écureuil de meilleure qualité et, dans certaines conceptions, une cage à injection de cuivre est utilisée à la place de l'aluminium. Dans le circuit magnétique, on privilégie une tôle silicieuse à grains fins et à pertes réduites ; en allongeant le paquet de tôles, les pertes fer sont diminuées. La conséquence pratique en est que le moteur IE4 est un peu plus lourd et, le plus souvent, plus volumineux d'une taille de carter que l'IE3 de même puissance.

Comment l'écart de rendement se répercute sur la facture

L'écart de rendement de quelques points entre les deux classes peut paraître faible, mais sur un moteur fonctionnant en continu il agit sur la totalité de l'énergie annuelle. Un exemple approximatif : si un moteur de 15 kW tourne en service continu S1 16 heures par jour, soit environ 6000 heures par an, l'écart de rendement de 1,5 % entre l'IE3 et l'IE4 représente une économie de plusieurs centaines de kilowattheures par an. Plus le moteur fonctionne longtemps et plus le prix unitaire de l'électricité est élevé, plus le surcoût de l'IE4 au premier achat est récupéré rapidement. À l'inverse, dans une application qui ne fonctionne que quelques heures par jour ou qui s'arrête fréquemment, cet écart se comble beaucoup plus lentement.

  • Économie annuelle ≈ Puissance (kW) × heures de fonctionnement × (1/rendementIE3 − 1/rendementIE4) × prix unitaire de l'électricité.
  • Sur les lignes ininterrompues à plusieurs équipes, le surcoût de l'IE4 s'amortit en quelques années.
  • Dans un usage de courte durée et intermittent, l'IE3 reste le plus souvent équilibré.

Tableau technique

Même si la classe de rendement change, les standards de carter sont en grande partie communs. Les moteurs IE3 et IE4 que nous fournissons sont typiquement proposés avec une alimentation triphasée 400 V / 50 Hz, en indice de protection IP55 et avec une isolation classe F. L'isolation classe F permet au bobinage de résister à une température plus élevée, tandis que l'IP55 offre une protection contre la poussière et les projections d'eau. Le régime de service continu S1 indique que le moteur peut tourner sans interruption à sa charge nominale. La plage de puissance s'étend de 0,55 kW jusqu'à 355 kW ; selon le nombre de pôles, on obtient une vitesse synchrone de 3000 tr/min à 2 pôles, de 1500 tr/min à 4 pôles et de 1000 tr/min à 6 pôles, la vitesse réelle sous charge étant légèrement inférieure en raison du glissement.

Formes de fixation et montage

Les deux classes existent avec les options B3 à pattes, B5 à bride et B14 à face bridée. Alors que la structure à bride B5 est généralement privilégiée sur les groupes de pompage, la version à pattes B3 est répandue dans les applications de convoyeur et d'entraînement général. L'orientation de la boîte à bornes du moteur et les dimensions de bride sont incontournables pour la compatibilité avec la machine ; c'est pourquoi, avant un remplacement, on note la taille de carter (frame), le type de fixation et le diamètre d'arbre du moteur existant. L'augmentation d'une taille de carter de l'IE4 dans certains cas peut exiger de petites adaptations sur les cotes de montage anciennes.

Quelle classe pour quelle application

Le choix de la classe dépend en grande partie du profil de fonctionnement. Les pompes centrifuges tournant sous charge continue, les grands ventilateurs, les compresseurs et les convoyeurs à alimentation continue sont les applications qui profitent le plus des faibles pertes de l'IE4. En revanche, sur les entraînements qui s'arrêtent fréquemment et subissent une charge à chocs et intermittente, comme les concasseurs, les grues et les presses, la classe IE3 établit le plus souvent un bon équilibre entre la technique et le coût. Si un contrôle de vitesse par variateur de fréquence est prévu, on tient également compte du fait que le moteur doit disposer d'une isolation adaptée à l'alimentation par variateur.

Les points à examiner pour choisir la bonne classe

  • Heures de fonctionnement quotidiennes et annuelles : une longue durée de fonctionnement est un argument fort en faveur de l'IE4.
  • Puissance nominale et nombre de pôles : à forte puissance, le gain absolu de l'écart de rendement augmente.
  • Cotes de montage : compatibilité de la taille de carter, de la bride et du diamètre d'arbre avec la machine.
  • Prix unitaire de l'électricité : avec un tarif élevé, la classe supérieure s'amortit plus rapidement.
  • Entretien et accès aux pièces de rechange : des cotes de carter standard facilitent la recherche de pièces.

Approvisionnement et évaluation à long terme

Dans le choix d'un moteur, il faut regarder non pas seulement le prix affiché, mais la somme de l'achat et du coût énergétique sur toute la durée de vie. Sur un moteur qui tourne en continu, l'électricité consommée dépasse le plus souvent en peu de temps le prix du moteur lui-même ; c'est pourquoi la classe de rendement est prise en compte dès le départ comme un poste de coût. Basés à İzmir, nous fournissons des moteurs électriques IE3 et IE4 avec différentes options de puissance et de carter, et nous vous guidons dans la détermination de la classe appropriée selon le profil de fonctionnement de l'application. Pour une comparaison plus détaillée à ce sujet, vous pouvez consulter notre contenu moteurs électriques IE3 et, pour les options de produits et de puissances, jeter un œil à notre page d'accueil.

La relation entre glissement, vitesse et couple

Sur un moteur asynchrone, l'arbre ne tourne jamais à la vitesse synchrone ; le glissement (slip), c'est-à-dire le retard du rotor sur le champ magnétique, est le fondement de la production de couple. À mesure que la charge augmente, le glissement croît quelque peu et la vitesse baisse légèrement. Comme la conception du rotor est généralement optimisée sur les moteurs IE4 de façon à réduire les pertes, les pertes par glissement sont maintenues plus faibles à charge égale. Cela accroît le rendement et permet en outre au moteur de moins chauffer. Un bobinage qui chauffe moins prolonge la durée de vie de l'isolation et réduit indirectement le coût d'entretien. Lorsque le nombre de pôles augmente, la vitesse baisse mais le couple croît à puissance égale ; la caractéristique de charge de l'application détermine cet équilibre.

Utilisation avec un variateur de fréquence

Dans de nombreuses applications, le moteur est alimenté non pas directement par le réseau, mais par l'intermédiaire d'un variateur de fréquence. Le variateur règle la vitesse du moteur selon le besoin et procure une économie d'énergie importante, en particulier sur les systèmes à débit variable comme les pompes et les ventilateurs. Les moteurs IE4 conservent leur avantage de faibles pertes également en alimentation par variateur ; toutefois, comme les impulsions de tension en sortie du variateur peuvent mettre à rude épreuve l'isolation du bobinage, l'isolation classe F et une structure de bobinage adaptée au variateur prennent de l'importance dans cet usage. Dans un système avec variateur, le gain de classe de rendement se poursuivant aussi à charge partielle, l'économie totale augmente généralement encore davantage.

Tenez le registre des roulements à la fin de chaque équipe

Comme les moteurs à classe de rendement élevée chauffent moins, la charge thermique sur les roulements et l'isolation diminue ; associé à un entretien correct, cela allonge nettement la durée de vie du moteur. Le contrôle régulier des roulements, l'entretien de la graisse, le nettoyage des ailettes de refroidissement et le suivi des vibrations sont les étapes d'entretien de base valables pour les deux classes. La structure de rotor à cage d'écureuil rend déjà ces moteurs robustes ; l'entretien se concentre en grande partie sur les roulements et le refroidissement. Un moteur IE4 dont l'entretien est négligé peut perdre avec le temps son avantage de rendement du fait de l'échauffement et des pertes par frottement ; c'est pourquoi un plan d'entretien est indispensable pour tirer profit de l'investissement dans la classe supérieure.
