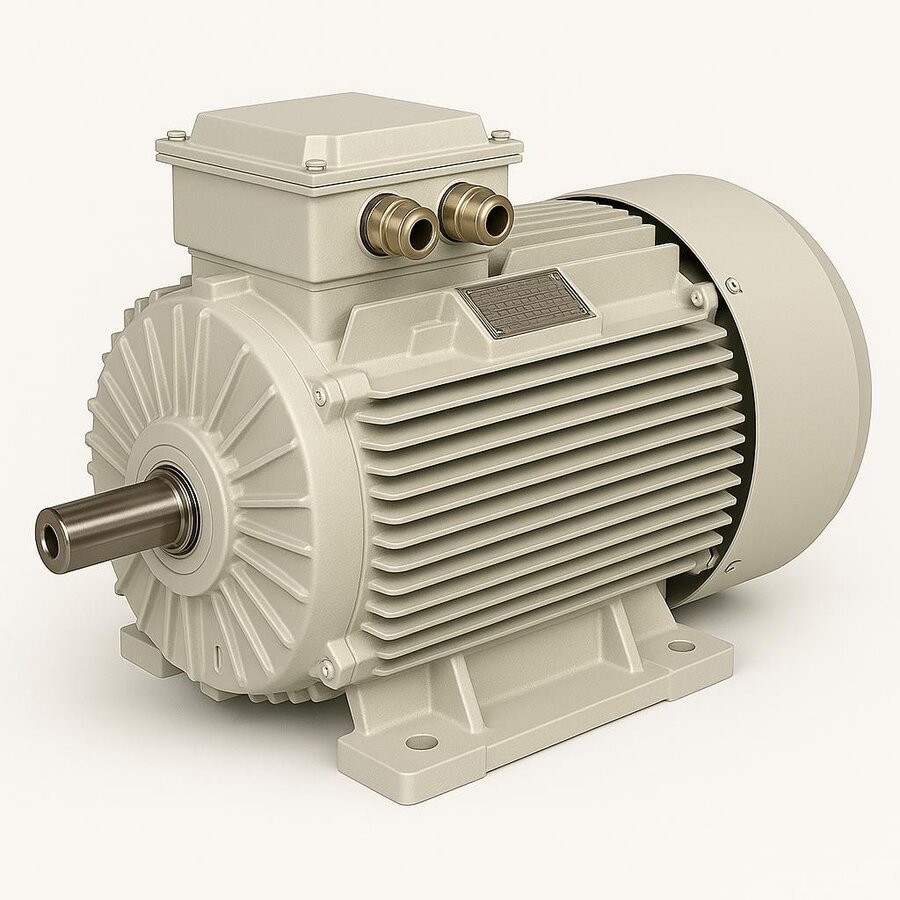

Elektrik motorunda gövde, yalnızca sargıyı saran dış kabuk değildir; mekanik dayanımı, sürekli yükte oluşan ısının atımını ve çalışma sırasındaki titreşimin sönümlenmesini birlikte üstlenen taşıyıcı bir bileşendir. Gövde malzemesinin seçimi, motorun servis ömrünü, gürültü seviyesini ve zorlu ortamlardaki güvenilirliğini doğrudan belirler. Bu yazıda pik döküm (cast iron) gövdenin alüminyuma göre farklarını teknik açıdan ele alıyoruz.

Pik Döküm Nedir, Nasıl Üretilir

Pik döküm, yüksek karbon oranına sahip dökme demir alaşımıdır. Ergimiş metal kalıba dökülerek soğutulur ve gövdenin tüm geometrisi, soğutma kanatları ve ayak bağlantıları tek parça hâlinde oluşur. Bu yöntem, gövdeye yüksek basma dayanımı ve iç gerilmelere karşı kararlı bir yapı kazandırır. Grafit lamelleri sayesinde malzeme, gelen titreşim enerjisini ısıya çevirerek sönümler; bu da motorun sessiz ve dengeli çalışmasına katkı sağlar.

Gövde Malzemesinin Mikro Yapısı ve Dayanım Kaynağı

Pik dökümün mekanik üstünlüğü, içindeki grafit lamellerinin metal matris boyunca dağılmasından gelir. Bu grafit ağı, malzemeye iki önemli özellik verir: gelen mekanik enerjiyi içsel sürtünmeyle ısıya çevirme (yüksek sönümleme kapasitesi) ve basma yüklerine karşı yüksek direnç. Alüminyum ise sünek ve hafif bir yapıya sahiptir; ısıyı çok iyi iletir ancak grafitli dökme demir kadar titreşim emmez. Bu temel fark, iki malzemenin neden farklı uygulama alanlarına yöneldiğini açıklar. Pik döküm gövdede çatlağın ilerlemesi grafit ağı tarafından yavaşlatılırken, alüminyumda darbe enerjisi daha hızlı yayılır.

Pik Döküm ve Alüminyum Gövde Karşılaştırması

Alüminyum gövde hafiftir, ısıyı hızlı atar ve korozyona karşı doğal bir direnç gösterir; bu yüzden 0,55–11 kW arası küçük güçlü, taşınabilir veya sık taşınan uygulamalarda avantajlıdır. Pik döküm ise daha yüksek mekanik dayanım, daha iyi titreşim sönümleme ve darbeye karşı belirgin direnç sunar. İki malzemeyi şu başlıklarda ayrıştırmak mümkündür:

  • Mekanik dayanım: Pik döküm, kırıcı ve presli hatlarda oluşan şok yüklere alüminyumdan daha dirençlidir.
  • Ağırlık: Alüminyum gövde yaklaşık üçte bir daha hafiftir; montaj ve taşıma kolaylığı sağlar.
  • Titreşim: Pik dökümün kütlesi ve grafit yapısı, rezonansı bastırarak rulman ömrünü uzatır.
  • Korozyon: Alüminyum doğal direnç sunarken, pik döküm boya ve epoksi kaplama ile korunur.

Soğutma ve Isı Yönetimi

Sürekli çalışan bir motorda sargılarda bakır kayıpları, rotorda ise akı kayıpları ısı üretir. Bu ısının dışarı atılamaması, sargı sıcaklığını yükselterek yalıtımı yıpratır. Pik dökümün yüksek kütlesi ve gövde boyunca uzanan kanatlı yüzeyi, ısıyı geniş bir alana yayarak dengeli biçimde atar. Termik kararlılık, F sınıfı yalıtımın (155 °C dayanım) ömrünü korur ve S1 sürekli çalışma rejiminde sargı sıcaklığını sınır değerlerin altında tutar. IP55 koruma sınıfıyla birleştiğinde, tozlu ve nemli ortamlarda dahi iç bileşenler dış etkilerden korunur.

Gürültü ve Akustik Davranış

Motor gürültüsü, yalnızca konfor değil aynı zamanda mekanik sağlık göstergesidir. Yüksek devirli 2 kutuplu (3000 d/d) motorlarda fan sesi ve manyetik uğultu, ince cidarlı gövdelerde rezonansa girerek artar. Pik dökümün yüksek kütlesi ve içsel sönümleme kapasitesi, gövdenin bu titreşimleri bir rezonatör gibi yükseltmesini engeller. Sonuçta aynı güçteki iki motordan pik döküm gövdeli olanı genellikle daha düşük ve daha dengeli bir ses verir. Gürültü hassasiyeti olan dolum, paketleme ve atölye ortamlarında bu fark belirgin biçimde hissedilir; akustik açıdan kararlı bir gövde, bakım ekibinin anormal sesleri erken fark etmesini de kolaylaştırır.

Dayanıklılık, Titreşim ve Servis Ömrü

Titreşim ve mekanik darbe, rulman ile sargı ömrünü doğrudan etkileyen iki temel faktördür. Sağlam pik döküm gövde, rotor ile stator arasındaki hava aralığını sabit tutar; hizanın bozulmaması, manyetik dengesizlikten kaynaklanan ek titreşimi önler. Bu da uzun vadede daha az rulman değişimi, daha öngörülebilir bakım ve daha düşük arıza oranı anlamına gelir. Özellikle 2 kutuplu (3000 d/d) yüksek devirli motorlarda gövdenin titreşimi sönümleme kapasitesi, çalışma sessizliği ve mekanik bütünlük açısından belirleyicidir.

Hangi Uygulamada Hangi Gövde

Gövde tipi seçimi, uygulamanın yükü ve ortam koşullarıyla belirlenir. Aşağıdaki ayrım çoğu işletme için pratik bir başlangıç noktasıdır:

  • Pik döküm: Kırıcı, kompresör, ağır konveyör, mermer kesme tezgâhı, değirmen gibi yüksek tork ve sürekli yük altındaki uygulamalar.
  • Alüminyum: Fan, küçük pompa, atölye tezgâhı ve sık yer değiştiren küçük güçlü makineler.
  • Pik döküm: Açık alan, tozlu, titreşimli ve darbeli ortamlar.

Verim sınıfı tarafında ise her iki gövde de IEC 60034-30-1 kapsamında IE3 ve IE4 motorlarla sunulabilir. Verim sınıfının enerji tüketimine etkisi hakkında daha fazla bilgi için IE3 elektrik motorları içeriğimizi inceleyebilirsiniz.

Montaj Tipleri ve Mekanik Uyum

Gövde malzemesi kadar, gövdenin bağlantı biçimi de uygulamaya uyumu belirler. Pik döküm gövdeler B3 ayaklı, B5 flanşlı ve B14 yüz bağlantılı versiyonlarda üretilebilir. Ayaklı (B3) yapı, zemine veya kaideye sabitlenen konveyör ve kırıcı gibi uygulamalarda titreşimi taşıyıcıya aktarmadan dağıtır. Flanşlı (B5/B14) yapı ise pompa ve redüktöre doğrudan kavuşturmada eksen kaçıklığını en aza indirir. Pik dökümün boyutsal kararlılığı, flanş yüzeyinin zamanla deforme olmamasını sağlar; bu da kaplinde veya kayışta erken aşınmayı önler. Doğru montaj tipi, gövde malzemesinin sağladığı dayanımın sahaya tam yansımasının ön koşuludur.

Bakım ve Uzun Ömür İçin İpuçları

Gövde tipinden bağımsız olarak, motor ömrünü uzatan bazı temel uygulamalar vardır. Soğutma kanatları arasında biriken tozun düzenli temizlenmesi, ısı atımını koruyarak sargı sıcaklığını düşürür. Rulman yağlama periyotlarının tavsiye edilen periyotlara uygun yapılması, gövdenin sabit tuttuğu hava aralığının korunmasına katkı sağlar. Pik döküm gövdelerde dış yüzeydeki boya bütünlüğünün kontrolü, korozyonun erken evrede önlenmesi açısından önemlidir.

DRG Motor'da Gövde Seçimi

DRG Motor, İzmir merkezli tedarik altyapısıyla 0,55–355 kW aralığında pik döküm ve alüminyum gövde seçeneklerini birlikte sunar; B3 ayaklı, B5 flanşlı ve B14 yüz bağlantılı versiyonlarda 400 V / 50 Hz şebekeye uygun motorları tedarik eder. Uygulamanızın yük profili, ortam koşulları ve günlük çalışma süresini paylaştığınızda, doğru gövde tipini ve verim sınıfını birlikte belirliyoruz. Geniş ürün yelpazesi için ana sayfamızı ziyaret edebilir, projenize uygun çözümü birlikte değerlendirebilirsiniz.

Toplam Sahiplik Maliyeti Açısından Değerlendirme

Bir gövde tipini yalnızca satın alma fiyatıyla değerlendirmek, çoğu zaman yanıltıcı sonuç verir. Pik döküm gövdeli bir motor başlangıçta alüminyuma göre daha ağır ve genellikle daha yüksek bedelli olsa da, darbeli ve sürekli yüklü hatlarda sağladığı uzun servis ömrü ve düşük arıza oranı, toplam sahiplik maliyetini aşağı çeker. Daha az rulman değişimi, daha seyrek duruş ve daha öngörülebilir bakım planı; özellikle hattın durmasının üretim kaybı doğurduğu işletmelerde belirleyicidir. Alüminyum gövde ise hafif yükte, taşınabilir veya sık yer değiştiren uygulamalarda hem montaj kolaylığı hem de düşük başlangıç maliyetiyle daha ekonomik bir tercih olur. Doğru karar, gövdenin bedelini değil, motorun çalışacağı ortamın gerçek yük profilini esas almakla verilir.
