Ağır sanayide bir döküm gövdeli motor satın alırken karar veren tek faktör güç ya da fiyat değildir; tedarik dosyasının içindeki sertifika, test raporu ve standart uyumudur. Pik döküm gövde dayanıklı olabilir, fakat o dayanıklılığın belgelenmemiş olması alıcı için ölçülemeyen bir risktir. DRG Motor olarak teklif ettiğimiz her döküm gövdeli trifaze elektrik motoru kaleminin arkasında, alıcının teknik şartnamesiyle eşleşen belgesel kanıt sunmayı tedarik sürecinin asıl işi sayıyoruz. Bu yazı, döküm gövde alımında hangi belgenin neden istenmesi gerektiğini ve bizden ne beklemenizin makul olduğunu satın alma diliyle açıklıyor.

Döküm gövdede belge, dayanıklılık iddiasını ölçülebilir yapar

Pik döküm bir gövdenin sağladığı rijitlik, ısı yayma ve titreşim sönümleme avantajı, ancak doğru standart altında test edildiğinde ticari değere dönüşür. Alıcı tarafında devreye girmesi gereken soru basittir: bu gövde hangi norma göre ölçüldü ve sonuç nerede yazılı? Belgesiz bir motor, kataloğunda ne yazarsa yazsın, devreye alma sonrası ortaya çıkan verim açığı veya yalıtım zaafı durumunda alıcıyı yalnız bırakır. Tedarik ettiğimiz pik döküm gövdeli motorlarda bu boşluğu kapatmak için sevkiyat öncesi belge setini şartnameyle karşılaştırırız.

Satın alma biriminin bakış açısından mesele yalnızca motorun çalışıp çalışmaması değildir; bir arıza ya da uyuşmazlık anında elde tutulan kanıtın geriye dönük olarak ne kadar güçlü olduğudur. Bir tahrik hattı durduğunda kayıp, motorun fiyatının kat kat üzerine çıkar. Bu yüzden döküm gövdenin teknik üstünlüğünü belgeyle birlikte teslim almak, alıcının riskini sahadan tedarik dosyasına çeker. Belge, motorun değil, satın alma kararının dayanağıdır; pik döküm gövdenin sunduğu mekanik kararlılık doğru test çerçevesiyle desteklendiğinde hem işletme güvenliği hem de olası garanti taleplerinde alıcının pozisyonu netleşir.

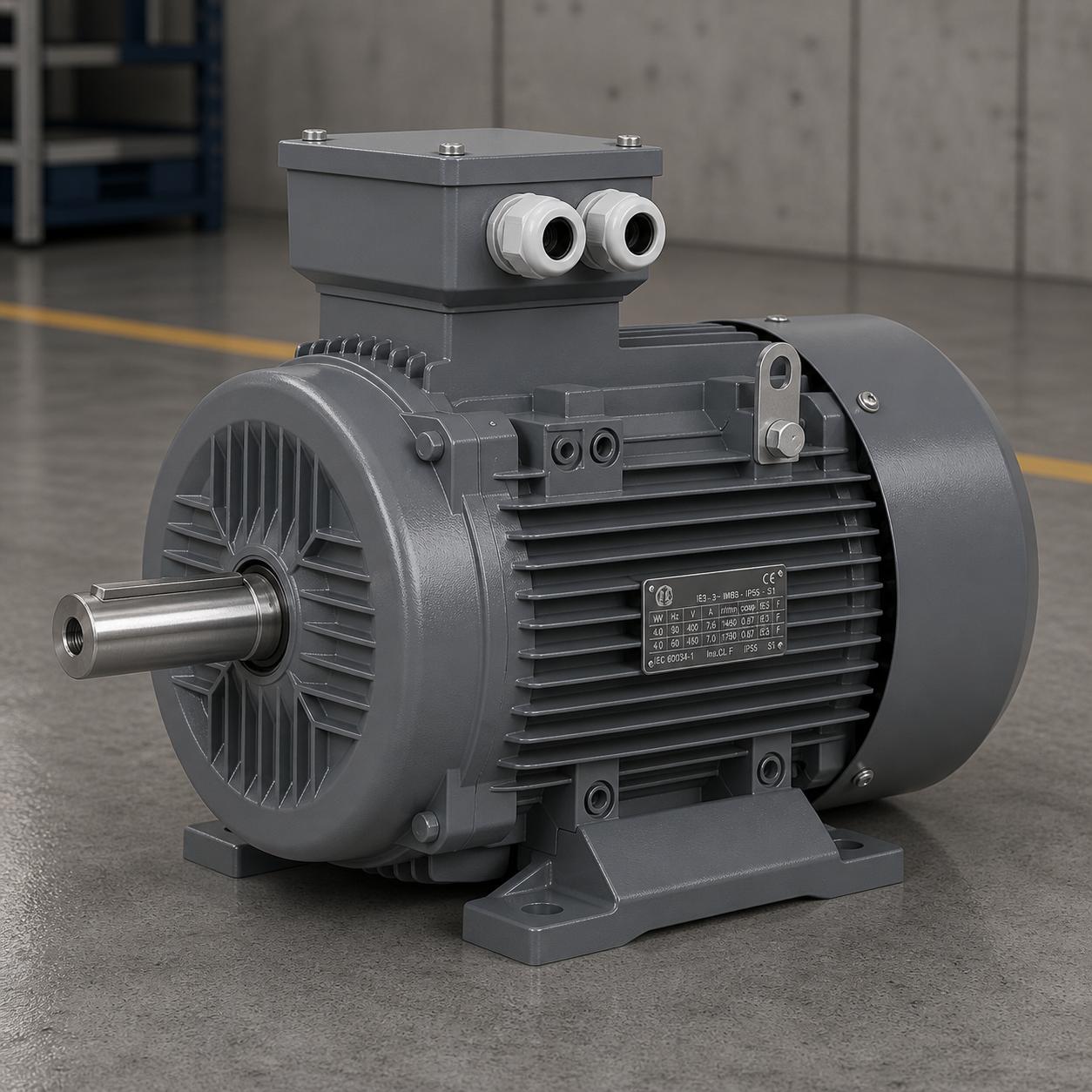

Döküm gövdeli trifaze motorda sertifika ve test etiketi

IEC 60034 ailesi: alıcının ortak dili

Trifaze asenkron motorların elektriksel ve mekanik özellikleri uluslararası IEC 60034 serisiyle tanımlanır. Bu seri, alıcı ile satıcı arasında ortak bir ölçüm dili kurar; etiket değerleri, çalışma rejimi (S1-S9), tolerans bantları ve sınıflandırma bu çerçeveye dayanır. Bir döküm gövde motor için şartnamenize "IEC 60034-1'e uygunluk" yazdığınızda, anma gücü, gerilim toleransı ve sıcaklık artışı gibi kalemlerin nasıl ölçüleceğini de sabitlemiş olursunuz.

  • IEC 60034-1 — anma değerleri ve genel performans; etiket üzerindeki tüm değerlerin referansı.
  • IEC 60034-2-1 — verim ölçüm yöntemleri; IE sınıfı iddiasının nasıl doğrulandığını belirler.
  • IEC 60034-5 — koruma derecesi (IP) tanımları; gövdenin toz ve su girişine karşı sınıfı.
  • IEC 60034-6 — soğutma yöntemleri (IC kodları); döküm gövdenin ısı yönetimini sınıflandırır.
  • IEC 60034-30-1 — verim sınıflarının (IE1-IE4) global tanımı.

Bu maddelerin her biri ayrı bir test ve ayrı bir kanıt belgesi anlamına gelir. Tedarik dosyasını hazırlarken alıcının hangi maddelere atıf yaptığını netleştirmek, sonradan çıkacak uyuşmazlığı baştan keser. Serinin gücü, farklı tedarikçilerin tekliflerini aynı zeminde karşılaştırılabilir kılmasındadır; iki teklifin de aynı maddeye atıf yapması, alıcının elma ile elmayı karşılaştırmasını sağlar. Aksi halde bir tedarikçinin "yüksek verimli" dediği motor, başka bir tedarikçinin "standart" dediğiyle aynı ölçüm yöntemine dayanmayabilir ve karşılaştırma anlamını yitirir.

Şartnamede atıf yapılan maddelerin net olması, ihale ve satın alma süreçlerinde itiraz hakkını da korur. Bir kalem teklifte standart numarası geçmiyorsa, o iddianın ölçülebilir bir karşılığı yoktur ve sahada doğrulaması mümkün değildir. Biz teklif hazırlarken atıf yapılan maddeyi açıkça belirtmeyi tercih ederiz; çünkü belirsiz bir uygunluk ifadesi, alıcı için sonradan maliyete dönen bir boşluktur.

IE verim sınıfı: belgesi olmayan iddia eksik kalır

IE3 ya da IE4 etiketi, enerji maliyeti yüksek tesisler için doğrudan işletme bütçesini ilgilendirir. Ancak "IE3" yazısı tek başına bir taahhüt değildir; arkasında IEC 60034-2-1'e göre yapılmış verim ölçüm raporu olması gerekir. Döküm gövdeli motorda yüksek verim sınıfı daha düşük kayıp ve daha kontrollü ısınma demektir; bu da gövdenin döküm gövdeli trifaze motorda ısı dağıtımı ve soğutma davranışıyla doğrudan bağlantılıdır. Teklif aşamasında IE sınıfının test raporuyla desteklenmesini isteyin; biz tedarik kalemini seçerken verim raporunu dosyaya ekleriz.

Sürekli çalışan büyük tahrik hatlarında verim sınıfı, geri ödeme süresini belirleyen en somut kalemdir. Yılda binlerce saat dönen bir motor için iki verim sınıfı arasındaki birkaç puanlık fark, motorun satın alma bedelinden çok daha büyük bir enerji kalemine karşılık gelebilir. Bu yüzden verim iddiasını belgeyle eşleştirmek, satın alma kararını duygusal olmaktan çıkarıp finansal bir hesaba dönüştürür.

Verim sınıfını değerlendirirken yalnızca tam yük noktasına bakmamak da önemlidir. Birçok endüstriyel tahrik, anma yükünün altında değişken bir profili izler; bu durumda kısmi yük verimi ve güç faktörü de tabloya girer. Şartnamenizde tipik çalışma noktasını belirtmeniz, doğru IE sınıfı ve doğru motor boyutu seçimini birlikte mümkün kılar. Aşırı büyük seçilmiş bir motor, kâğıt üzerinde yüksek IE sınıfına sahip olsa da kısmi yükte beklenen tasarrufu vermeyebilir.

CE uygunluğu ve teknik dosya beklentisi

Avrupa pazarına ya da Avrupa standardını referans alan tesislere yönelik tedariklerde CE işareti, ürünün ilgili direktiflere uygunluk beyanını temsil eder. Alıcı açısından önemli olan sadece etiketteki işaret değil, arkasındaki uygunluk beyanı ve teknik dosyanın tedarikçi tarafından sunulabilir olmasıdır. Döküm gövdeli trifaze motor tedarikinde CE beyanının yanında, alçak gerilim ve elektromanyetik uyumluluk başlıklarının kapsanıp kapsanmadığını şartnamede belirtmek alıcının lehinedir.

CE işaretinin değeri, onu destekleyen dokümantasyonun erişilebilir olmasıyla ölçülür. Bir denetim ya da müşteri talebi geldiğinde uygunluk beyanına ve teknik dosyaya hızlı ulaşabilmek, alıcının kendi müşterisine karşı da pozisyonunu güçlendirir. Bu nedenle tedarik ilişkisinin başında, belgelerin hangi formatta ve hangi sürede temin edilebileceğini konuşmayı öneririz. Sahada motor doğru çalışsa bile, belge talebi karşılanamadığında alıcı kendi tedarik zincirinde açık verir.

IP koruma sınıfı: ortam ile gövdeyi eşleştirmek

IP55, IP56 veya daha yüksek bir koruma derecesi, motorun tozlu, nemli ya da yıkamaya maruz ortamlarda ne kadar dayanacağını belirler. Döküm gövde, sızdırmazlık contaları ve kapak işçiliğiyle birlikte bu koruma seviyesini taşır. Taş ocağı, çimento ve maden gibi sahalarda IP sınıfı sadece bir rakam değil, arıza sıklığını belirleyen bir tedarik kriteridir. Bu tür ağır koşullar için seçtiğimiz taş kırma tesisi motorları kaleminde IP sınıfını ortam analiziyle birlikte değerlendiririz.

  • IP55 — IEC 60034-5 kodlamasına göre beyan edilen, genel sanayide taban kabul edilen seviye; tedarik açısından değeri etikette yazmasından değil, bu derecenin tip testiyle doğrulanıp belgeye işlenmiş olmasından gelir.
  • IP56 — güçlü su dalgalarına karşı ek koruma; açık saha ve yıkanan hatlar.
  • IP65 / üzeri — toza tam sızdırmaz; agresif ortamlar için.

Koruma sınıfının yüksek olması her zaman doğru seçim anlamına gelmez; ortamla orantısız bir IP talebi maliyeti gereksiz yere yükseltir, düşük talep ise erken arıza getirir. Doğru eşleştirme, ortamdaki toz yoğunluğu, yıkama rejimi, nem ve sıcaklık profilinin birlikte değerlendirilmesiyle yapılır. Döküm gövdenin sızdırmazlık yüzeyleri ve kapak oturma kalitesi, etiketteki IP rakamının sahada gerçekten karşılanmasının fiziksel temelidir; bu yüzden gövde işçiliği koruma sınıfından ayrı düşünülemez.

Pik döküm gövdeli IE3 verim sınıfı trifaze motor kalite kontrol

Yalıtım sınıfı ve sıcaklık artışı

Sargı yalıtımının sınıfı (genellikle F, kullanım B) motorun termal ömrünü belirler. Yalıtım sınıfı ile sıcaklık artışı sınıfı arasındaki fark, motorun ne kadar termal pay (rezerv) ile çalıştığını gösterir. F sınıfı yalıtımın B sınıfı sıcaklık artışıyla kullanılması, döküm gövdenin ısı atma kapasitesiyle birleştiğinde alıcıya uzun servis ömrü ve düşük erken arıza riski sunar. Bu termal davranış motorun mekanik kararlılığıyla da iç içedir; döküm gövdeli trifaze motorda titreşim sönümleme ve sessiz çalışma başlığında ele aldığımız gövde rijitliği, sargının düzgün oturmasını ve termal yükün dengeli dağılmasını da destekler.

Termal payın değeri, sıcak ortamlarda ve yüksek rakımda daha da belirginleşir. Ortam sıcaklığı standart referansın üzerine çıktığında ya da rakım arttığında motorun gerçek taşıyabileceği yük düşer; bu durumda termal rezerv, derating (yük düşürme) ihtiyacını azaltır. Şartnamenizde ortam sıcaklığını ve rakımı belirtmeniz, yalıtım sınıfı ve gövde seçimini bu koşullara göre yapmamızı sağlar. Yüksek termal pay aynı zamanda kısa süreli aşırı yüklere karşı da tampon görevi görür ve beklenmedik proses dalgalanmalarında sargıyı korur.

Sevkiyat öncesi rutin testler

Bir döküm gövdeli motorun belgesi kadar, o belgeye dayanak olan testlerin yapılmış olması önemlidir. Ağır sanayi alıcısı olarak şu rutin testlerin sonuçlarını talep etmeniz yerindedir:

  • Yüksek gerilim (hi-pot) testi — yalıtımın belirtilen gerilime dayandığının kanıtı.
  • İzolasyon direnci ölçümü — sargı yalıtımının sevkiyat anındaki durumu.
  • Boşta çalışma akımı ve titreşim ölçümü — mekanik denge ve rulman durumu.
  • Sargı direnci ve faz dengesi — üç faz arasındaki simetri.
  • Yön ve etiket doğrulaması — dönüş yönü ve etiket değerlerinin teyidi.

Bu testlerin raporu, motor sahaya gitmeden önce alıcıya görünürlük sağlar ve devreye alma sürprizlerini azaltır. Rutin testler her motora uygulanan kontrollerdir; bazı kritik uygulamalarda ise tip testleri ya da numune üzerinde yapılan ek doğrulamalar gündeme gelir. Hangi test setinin sizin için gerektiğini, motorun çalışacağı kritiklik seviyesine göre belirlemek doğru olur. Yedek motor stoğu tutan tesisler için sevkiyat raporu, depodaki motorun yıllar sonra devreye alınırken referans noktası olarak da işe yarar.

Bir diğer pratik nokta, test raporundaki seri numarasının motor etiketiyle birebir eşleşmesidir. Belge ile fiziksel ürün arasındaki bu izlenebilirlik bağı, çok kalemli sevkiyatlarda hangi raporun hangi motora ait olduğunu kanıtlar. İzlenebilirliğin kopuk olduğu bir tedarikte belge teknik olarak var olsa bile alıcı için ispat değeri zayıflar.

Rulman, gres ve mekanik kabul kalemleri

Bir döküm gövdeli motorun ömrünü belirleyen kalemler yalnızca sargı ve verimle sınırlı değildir; rulman seçimi, gres tipi ve yağlama aralığı da tedarik kararının parçasıdır. Ağır darbeli ve yüksek radyal yüke maruz uygulamalarda rulman tipinin uygulamaya göre seçilmesi, motorun beklenen servis süresini doğrudan etkiler. Şartnamenize rulman tipini, yeniden greslenebilir yapı isteyip istemediğinizi ve hedef yağlama aralığını yazmanız, sahada bakım planınızla motorun uyumlu olmasını sağlar. Döküm gövdenin sağladığı mekanik kararlılık, rulman yuvalarının doğru hizalanmasına ve yükün dengeli aktarılmasına da zemin hazırlar.

Mekanik kabul tarafında, mil toleransı, kaplin yüzeyi ve ayak/flanş düzlemselliği gibi kalemler montaj kalitesini belirler. Bu değerlerin teklifte ya da kabul protokolünde görünür olması, motorun mevcut tahrik hattına sorunsuz oturmasını kolaylaştırır. Çok kalemli projelerde motorlar arası boyutsal tutarlılık, yedekleme ve değişebilirlik açısından da önemlidir; aynı tipteki motorların birbirinin yerine takılabilmesi, tesisin yedek parça stratejisini sadeleştirir. Gövde boyutunun (frame size) standart bir referansa oturması, kaplin, kasnak ve montaj aparatlarının da uyumlu kalmasını sağlar; bu uyum, ileride yapılacak değişimlerde mekanik uyarlama maliyetini ortadan kaldırır.

Belge teslimi, garanti ve sevkiyat dosyası

Tedarikin belgeyle desteklenmiş olması, garanti sürecinde de alıcının elini güçlendirir. Bir talep doğduğunda etiket değerleri, test raporu ve standart atfı bir arada sunulabiliyorsa, sürecin teknik tartışması kısalır ve çözüm hızlanır. Bu nedenle sevkiyat dosyasının içeriğini baştan tanımlamak, garanti maddesi kadar önemlidir. Tipik bir dosyada uygunluk beyanı, rutin test raporu, etiket bilgileri ve gerektiğinde boyut/montaj çizimleri yer alır.

Belge tesliminin formatı da pratikte fark yaratır. Dijital ve izlenebilir bir dosya, denetim ve iç raporlama süreçlerinde fiziksel evraktan daha kullanışlıdır; özellikle çok kalemli sevkiyatlarda her motorun belgesine seri numarasından ulaşabilmek zaman kazandırır. Tedarik ilişkisinin başında belge formatını ve teslim süresini konuşmak, sahada belge ararken yaşanan gecikmeyi en baştan ortadan kaldırır.

Belge ve Standart Görünürlüğü

Piyasada döküm gövdeli motor satışında çoğu zaman gücün ve fiyatın konuşulduğunu, belgenin ise yalnızca soruldukça gündeme geldiğini görüyoruz. Oysa ağır sanayi alımında asıl risk, sahada ortaya çıkan ve geriye dönük kanıtlanamayan performans açıklarıdır. Bizden talep etmeniz gereken görünürlük şudur: hangi standartlara atıf yapıldığı, hangi testlerin sonuçlandığı ve bu kanıtların teklifle birlikte sunulup sunulmadığı. Bu görünürlüğü tedarik ilişkisinin başına koymak, alıcının elini güçlendirir.

Belge görünürlüğünü teklif aşamasında talep etmenin bir avantajı da tedarikçiyi erkenden ayıklamasıdır. Standart atfını ve test kapsamını açıkça veremeyen bir tarafla ilerlemek, alıcıyı sahada belge boşluğuyla baş başa bırakma ihtimalini taşır. Buna karşılık belgeyi teklifin doğal parçası olarak sunan bir tedarikçi, satın alma sürecini başından öngörülebilir kılar. Bu nedenle belge görünürlüğünü bir lüks değil, tedarik şartnamesinin standart bir maddesi olarak ele almanızı öneririz.

Belgenin görünür olması, alıcının kendi iç onay süreçlerini de hızlandırır. Teknik birim, kalite ve satın alma fonksiyonları aynı dosya üzerinden ilerlediğinde, motorun şartnameyi karşılayıp karşılamadığı tartışması netleşir ve karar tek bir referansa dayanır. Belgenin sonradan istendiği durumlarda ise bu süreç parçalanır, her fonksiyon ayrı soru sorar ve tedarik takvimi uzar. Erken belge görünürlüğü, bu iç koordinasyon yükünü baştan azaltan pratik bir kaldıraçtır.

Siparişten Önce Netleştirilecekler

Döküm gövdeli trifaze motor tedarikinde teklif istemeden önce şartnamenize şu kalemleri yazmanızı öneririz: hedef IE verim sınıfı ve ölçüm raporu, IP koruma derecesi, yalıtım ve sıcaklık artışı sınıfı, çalışma rejimi (S1-S9), bağlantı tipi ve ortam koşulları. Genel kullanım hatları için genel maksatlı sanayi motorları ailesinden, ağır darbeli uygulamalar için takviyeli gövdeli kalemlerden uygun konfigürasyonu birlikte belirleriz. Standart tarifi olan trifaze ihtiyaçlarda 3 fazlı asenkron motorlar portföyü, sertifika beklentinizle eşleşen seçenekleri kapsar.

Şartnamenizi netleştirirken eklemeniz faydalı olan birkaç pratik kalem daha vardır: gerilim ve frekans değeri, montaj biçimi (ayaklı, flanşlı), kutup sayısı ya da hedef devir, sürücü (VFD) ile çalışıp çalışmayacağı ve klemens kutusu yönü. Bu bilgiler belge talebiyle birlikte verildiğinde, tedarikçi tek bir seferde doğru kalemi ve doğru belge setini önünüze koyabilir. Eksik şartname, hem teklif süresini uzatır hem de yanlış konfigürasyon riskini büyütür.

Sürücü (VFD) ile çalışmada ek beklentiler

Motor bir frekans dönüştürücü ile sürülecekse, tedarik beklentileri klasik şebeke beslemesine göre değişir. Değişken hızlı uygulamalarda yalıtım sisteminin gerilim darbelerine dayanımı, düşük devirlerde soğutmanın yeterliliği ve gerektiğinde yalıtımlı rulman ya da topraklama düzeneği gündeme gelir. Şartnamenize motorun sürücüyle çalışacağını ve hedeflenen hız aralığını yazmanız, doğru yalıtım ve soğutma konfigürasyonunu birlikte belirlememizi sağlar. Döküm gövdenin ısı atma kapasitesi, düşük devirde fan veriminin düştüğü durumlarda termal payın korunmasına katkı verir.

Sargı sıcaklığını gözeten koruma donanımı da bir kalite-güvence kalemi olarak şartnameye yazılmalıdır: PTC termistör ya da PT100 gibi gömülü elemanların hangi yalıtım sınıfına (örneğin F sınıfı, B yükselişi) göre devreye gireceği test raporuyla netleşir. Böyle bir izleme yeteneği, motorun sıcaklık davranışını sahada ölçülebilir bir veriye dönüştürür ve fabrika test protokolünde tanımlanan sınır değerlerle karşılaştırılabilir hale getirir. Sensör tipinin, eşik sıcaklığının ve test kapsamının teklifte tek tek tanımlanması, kabul aşamasında çıkan ve maliyet yaratan belirsizlikleri baştan kapatır. Değişken hızlı tahriklerde ayrıca, çok uzun motor-sürücü kablo mesafelerinde gerilim yansımalarının yalıtım üzerindeki etkisini ve gerektiğinde çıkış filtresi ihtiyacını da baştan değerlendirmek, sahada beklenmeyen yalıtım yıpranmasının önüne geçer.

Faktöre dayalı fiyat, belgeyle birlikte anlam kazanır

Döküm gövdeli bir motorun maliyeti; güç, verim sınıfı, koruma derecesi, gövde işçiliği ve istenen test/belge kapsamına göre değişir. Net bir liste fiyatı yerine, şartnamenizdeki belge ve standart taleplerini de içeren bir teklif sunmak daha doğrudur; çünkü IE4 ve genişletilmiş test seti isteyen bir alıcı ile temel konfigürasyon isteyen alıcının maliyet tablosu aynı olamaz. Bu yüzden fiyatı belge kapsamıyla birlikte konuşmayı tercih ediyoruz.

Maliyeti yalnızca satın alma anına bakarak değil, sahip olma toplam maliyeti olarak değerlendirmek alıcının lehinedir. Daha yüksek verim sınıfı ya da daha sağlam koruma derecesi başlangıçta maliyeti artırsa da, enerji tüketimi ve arıza/duruş kalemleri üzerinden uzun vadede geri döner. Belgeli bir tedarik, bu hesabın tahmine değil ölçülebilir verilere dayanmasını sağlar; böylece teklifler arasındaki fiyat farkı, somut bir teknik karşılıkla açıklanabilir hale gelir.

Teslim süresi ve stok durumu da fiyatın yanında değerlendirilmesi gereken kalemlerdir. Standart konfigürasyonlar genellikle daha hızlı temin edilirken, özel verim sınıfı, özel koruma derecesi ya da genişletilmiş test seti içeren talepler farklı bir tedarik takvimi gerektirebilir. Projenizin devreye alma takvimini baştan paylaşmanız, hem doğru kalemi hem de gerçekçi bir teslim planını birlikte konuşmamızı sağlar. Acil ihtiyaçlarda stoktan karşılanabilir alternatifler ile şartnameye birebir uyan özel konfigürasyon arasındaki dengeyi sizinle birlikte kurarız; böylece teknik beklenti ile zaman kısıtı arasında alıcı için en uygun çözüm netleşir.

İzlenebilirlik ve uzun vadeli tedarik ilişkisi

Tek seferlik bir alımda bile belge önemlidir, fakat asıl değeri tekrar eden tedariklerde ve genişleyen tesislerde ortaya çıkar. Aynı şartnameye bağlı kalınarak yapılan alımlarda her motorun belgesinin tutarlı olması, tesisin bakım ve yedekleme süreçlerini öngörülebilir kılar. Belge ve seri numarası izlenebilirliği sayesinde, yıllar sonra devreye alınan bir yedek motorun bile hangi standartlara göre tedarik edildiği geriye dönük olarak görülebilir. Bu süreklilik, tedarikçi ile alıcı arasında her teklifte sıfırdan başlamayan, birikimli bir güven ilişkisi kurar.

Uzun vadeli bir tedarik ilişkisinde standart ve belge dili, tarafların aynı beklentiyi paylaşmasını sağlar. Bir kez netleştirilen verim sınıfı, koruma derecesi ve test kapsamı, sonraki siparişlerde referans çerçeve olarak kullanılır; böylece her yeni ihtiyaçta şartname yeniden yazılmak zorunda kalmaz. Ağır sanayi alıcısı için bu, hem zaman hem de risk açısından somut bir kazanımdır.

Sonraki adım: şartnamenizi sertifikayla buluşturalım

Elinizdeki proje için hedef verim sınıfını, koruma derecesini ve istediğiniz test/belge kapsamını bizimle paylaşın; size sertifika ve standart uyumunu önceden netleştirilmiş bir döküm gövdeli trifaze motor tedarikçisi teklifiyle dönelim. Belgeyi tedarikin sonuna değil başına koyarak ağır sanayi alımınızı ölçülebilir bir zemine taşıyın ve teklif talebinizi iletin.
