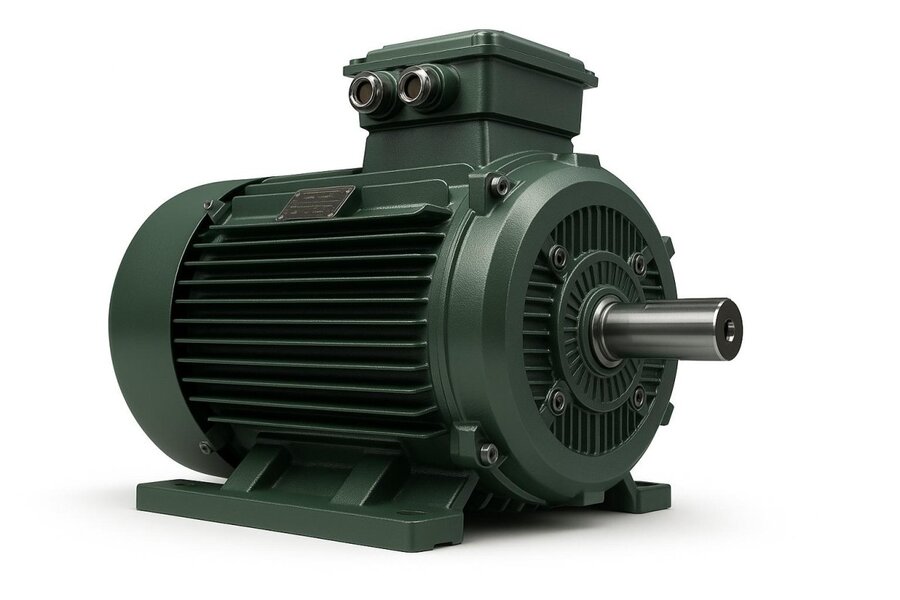

Üç fazlı elektrik motoru, aralarında belirli faz farkı bulunan üç hattan beslenip kendiliğinden dönen bir manyetik alan kuran ve fabrikalarda en sık karşılaşılan tahrik elemanıdır. Tek fazlı motorların aksine yol verme için yardımcı sargı veya kondansatöre ihtiyaç duymaz; üç fazın doğal faz farkı, dönmeye hazır bir manyetik alanı kendiliğinden oluşturur. Bu yazıda üç fazlı motorların yapısal özelliklerini, elektriksel parametrelerini ve seçim ölçütlerini ayrıntılı biçimde inceliyoruz.

Döner Manyetik Alan ve Çalışma Mantığı

Üç fazlı şebekede her faz, birbirinden 120 elektriksel derece kaymalı sinüs akımı taşır. Bu üç akım, stator sargılarında zaman içinde dönüyormuş gibi davranan bir manyetik alan üretir. Alanın dönme hızı senkron devirdir ve frekans ile kutup sayısına bağlıdır. Rotor, bu alanın indüklediği akımlarla tork üreterek alanı takip eder. Üç fazlı yapının en büyük avantajı, bu dönen alanı dışarıdan hiçbir yardımcı eleman olmadan oluşturabilmesidir; bu da motoru sağlam, verimli ve yüksek kalkış torkuna sahip kılar.

Kutup Sayısı, Frekans ve Devir

Senkron devir, 50 Hz şebekede kutup sayısına göre belirlenir. 2 kutuplu motor 3000 d/d, 4 kutuplu 1500 d/d, 6 kutuplu 1000 d/d senkron hızda döner. Gerçek devir kayma nedeniyle bu değerin altındadır.

  • 2 kutup (3000 d/d): yüksek devirli fanlar, kompresörler, santrifüj pompalar.
  • 4 kutup (1500 d/d): genel amaçlı pompa, konveyör ve makine tahrikleri.
  • 6 kutup (1000 d/d): kırıcı, karıştırıcı, ağır yüklü düşük devir uygulamaları.

Kayma (Slip) Kavramı

Asenkron motorlarda rotor, senkron devirden daima biraz daha yavaş döner; bu fark kayma olarak adlandırılır. Kayma olmasaydı rotor çubuklarında akım indüklenemez ve tork üretilemezdi. Tipik bir endüstriyel motorda kayma yüzde 2 ila 5 arasındadır; yani 4 kutuplu bir motor yük altında 1440-1470 d/d civarında çalışır. Yük arttıkça kayma da bir miktar büyür, bu da motorun değişken yükleri otomatik olarak dengeleyebildiği anlamına gelir.

Gerilim, Bağlantı ve Akım Değerleri

Türkiye'de standart üç fazlı besleme 400V / 50 Hz'dir. Motor sargıları yıldız (Y) veya üçgen (Δ) bağlanabilir; bağlantı tipi hem gerilim seviyesine hem de yol verme yöntemine göre seçilir. Yıldız-üçgen yol verme, büyük motorlarda kalkış akımını düşürmek için sık kullanılan bir yöntemdir. Etiket üzerinde yazan anma akımı, motorun tam yükte çektiği akımı gösterir ve koruma elemanlarının (termik, kontaktör) boyutlandırılmasında esas alınır.

Yol Verme Yöntemleri

Üç fazlı bir motor doğrudan şebekeye bağlandığında (DOL yol verme) kalkış anında anma akımının altı ila sekiz katına ulaşan bir akım çeker. Küçük güçlerde bu sorun yaratmaz; ancak orta ve büyük motorlarda şebekede gerilim çökmesine ve mekanik darbeye yol açabilir. Bu nedenle farklı yumuşak yol verme yöntemleri geliştirilmiştir.

  • Doğrudan (DOL): en basit yöntem, küçük motorlar için uygundur.
  • Yıldız-üçgen: kalkış akımını yaklaşık üçte birine düşürür, 5,5 kW üzeri motorlarda yaygındır.
  • Yumuşak yol verici (softstarter): akımı ve mekanik gerilimi tiristörlerle kademeli artırır.
  • Frekans inverteri: hem yumuşak kalkış hem de devir ayarı sağlar.

Güç Katsayısı ve Reaktif Güç

Asenkron motorlar manyetik alanlarını oluşturmak için şebekeden reaktif güç çeker; bu da güç katsayısının (cosφ) birden küçük olmasına yol açar. Tipik bir üç fazlı motorda tam yükte cosφ değeri 0,80 ile 0,88 arasındadır, boşta ise belirgin biçimde düşer. Düşük güç katsayısı, aynı işi yapmak için daha fazla akım çekilmesi anlamına gelir ve tesisin elektrik faturasında reaktif ceza doğurabilir. Bu nedenle çok sayıda motor barındıran tesislerde kompanzasyon panosu kullanılarak güç katsayısı 0,95 ve üzerine çekilir; böylece kablo ve trafo daha verimli kullanılır.

Sincap Kafesli Rotor Yapısı

Sanayide kullanılan bu motorların neredeyse tamamında rotor, uçları iki halkayla kısa devre edilmiş çubuk dizisinden oluşur ve görünümü bir sincap kafesini andırdığı için bu adı alır. Çubuklar alüminyum veya bakırdan dökülür. Bu yapıda fırça, bilezik veya kömür bulunmadığı için aşınan parça sayısı çok azdır. Sonuç; düşük bakım maliyeti, yüksek güvenilirlik ve uzun çalışma ömrüdür. Daha derin teknik bilgi için asenkron AC motorlar içeriğimizi inceleyebilirsiniz.

Verim Sınıfları ve Enerji Tüketimi

Üç fazlı motorlar IEC 60034-30-1 standardına göre IE1'den IE5'e kadar verim sınıflarına ayrılır. Yasal düzenlemeler birçok güç kademesinde asgari IE3 (Premium) seviyesini zorunlu kılmıştır. Sürekli çalışan bir motorda satın alma bedeli, ömür boyu enerji maliyetinin yanında küçük kalır; bu nedenle yüksek verim sınıfı motor seçimi uzun vadede ekonomik bir karardır. IE3 elektrik motorları bu dengeyi sağlayan en yaygın tercihtir.

Yalıtım, Koruma ve Çalışma Rejimi

Endüstriyel üç fazlı motorlar genellikle F sınıfı (155 °C) yalıtıma ve IP55 koruma derecesine sahiptir. IP55, toza karşı korumayı ve su püskürtmesine dayanımı ifade eder. Çalışma rejimi çoğunlukla S1, yani sabit yükte sürekli çalışmadır.

  • F sınıfı yalıtım (155 °C): sargıyı ısıl yaşlanmaya karşı korur.
  • IP55 koruma: atölyedeki toz ve su sıçramasına karşı emniyet sağlar.
  • S1 rejimi: sabit yükte aralıksız dönen tahrikler için tasarlanmıştır.

Montaj Tipleri ve Gövde Seçenekleri

Üç fazlı motorlar B3 (ayaklı), B5 (büyük flanş) ve B14 (küçük flanş) gibi montaj biçimleriyle sunulur. Ayaklı gövde zemine cıvatalanırken, flanşlı gövdeler doğrudan pompa veya redüktöre bağlanır. Gövde malzemesi olarak alüminyum hafif ve iyi soğuyan bir seçenektir; pik döküm ise mekanik dayanımı yüksek ağır sanayi uygulamaları için uygundur. Güç aralığı tipik olarak 0,55 kW'tan 355 kW'a kadar uzanır.

Arıza Belirtileri ve Periyodik Bakım

Üç fazlı motorlar yapısal olarak dayanıklı olsa da, doğru bakımla ömürleri belirgin biçimde uzar. Erken uyarı işaretlerini tanımak plansız duruşları önler. Anormal titreşim ve gürültü çoğunlukla rulman aşınmasına; aşırı ısınma ise aşırı yüke, faz dengesizliğine veya tıkanmış soğutma kanatlarına işaret eder. Üç fazdan birinin kesilmesi (faz kaybı) motorun zorlanarak ısınmasına ve sargının yanmasına yol açabilir.

  • Rulman yağlama periyotlarına uyulması ve yatakların düzenli kontrolü.
  • Soğutma fan kapağı ile gövde kanatçıklarının tozdan arındırılması.
  • Sargı yalıtım direncinin megohmmetre ile periyodik ölçülmesi.
  • Faz akımlarının dengeli olup olmadığının pens ampermetre ile kontrolü.

Doğru Motoru Belirlerken

Bir üç fazlı motoru doğru seçmek için gerekli mekanik güç, devir ihtiyacı, montaj biçimi ve ortam koşulları birlikte değerlendirilmelidir. Aşırı büyük seçim düşük yükte verim kaybına, yetersiz seçim ise aşırı ısınma ve erken arızaya yol açar. Uygulamanıza uygun kutup, güç ve gövde kombinasyonunu belirlemek için DRG Motor ürün gamından teknik destek alabilirsiniz.
